ZnO含量对 Ag₂O-CaO-Fe₂O₃-SiO₂玻璃析晶的影响

李  彬¹，文丽华²，马  臣²

(1. 湖州师范学院 生命科学学院，湖州 313000；

2. 佳木斯大学 生物医学材料省级重点实验室，佳木斯 154007)

摘  要：通过溶胶-凝胶法制备Ag₂O-CaO-Fe₂O₃-SiO₂系基础玻璃，采用晶化工艺制得该系抗菌微晶陶瓷，利用DSC、SEM和XRD等技术和动力学理论探讨该体系的晶化机理，计算不同ZnO含量的玻璃析晶活化能，研究ZnO含量变化对玻璃晶化的影响。结果表明：ZnO 含量对玻璃析晶影响显著，随着ZnO含量增加，玻璃析晶温度降低；当ZnO含量为5%时，玻璃的析晶活化能最低(E = 324.522 kJ/mol)；ZnO的加入未改变玻璃原来的晶相，主晶相仍是磁铁矿和硅灰石，但晶体的生长方式略有改变。

关键词：Ag₂O-CaO-Fe₂O₃-SiO₂玻璃；微晶陶瓷；析晶活化能

中图分类号：TQ 171.782　　     文献标识码：A

Effect of ZnO content on crystallization of

 Ag₂O-CaO-Fe₂O₃-SiO₂ glasses

LI Bin¹, WEN Li-hua², MA Chen²

(1. School of Life Science, Huzhou Teachers College, Huzhou 313000, China;

2. Provincial Key Laboratory of Biomaterials, Jiamusi University, Jiamusi 154007, China)

Abstract: The Ag₂O-CaO-Fe₂O₃-SiO₂ glass ceramics were prepared by sol-gel method and crystallization process. The influence of ZnO content on the crystallization of Ag₂O-CaO-Fe₂O₃-SiO₂ glasses was investigated by DSC, SEM and XRD. And the value of activation energy was calculated. The result shows that the influence of ZnO content on the crystallization is remarkable. The crystallization temperature of glass decreases with increasing ZnO contet. And the activation energy for crystal growth is the lowest (E=324.522 kJ/mol) when the content of ZnO in glass is 5%. The major crystalline phases of Ag₂O-CaO-Fe₂O₃-SiO₂ are magnetite and wollastonite. The crystalline phases of Ag₂O-CaO- Fe₂O₃-SiO₂ glass ceramics added with ZnO do not altered, while the crystal growing style only alters a little.

Key words: Ag₂O-CaO-Fe₂O₃-SiO₂ glasses; glass ceramic; crystallization activative energy

近几年来，对于生物微晶陶瓷的研究越来越引起人们的重视^[1-2]。各种各样的生物活性玻璃材料都是以CaO-SiO₂系玻璃为基础，如CaO-Fe₂O₃-SiO₂系微晶玻璃，其主晶相为硅灰石和磁铁矿。磁铁矿是一种磁性很强的氧化物铁磁材料，具有良好的磁滞生热效果，但是它与金属铁磁材料一样，本身生物活性不足。把Fe₂O₃与具有潜在生物活性的CaO-SiO₂玻璃相结合，由Fe₂O₃-CaO-SiO₂三元系统可制得铁磁体微晶玻璃，可以同时满足强磁性和良好的生物活性要求^[3]。在所有的金属离子中银离子是最低抑菌浓度最小的品种之一，而且无毒无色，十分适合用于制备抗菌剂^[4]。在玻璃组分中结合少量的Ag₂O，不仅使体系具有磁滞生热效应，而且还具有抑菌和杀菌作用。同时，ZnO在玻璃体系中具有提高化学和热稳定性，降低热膨胀系数和改变颜色等作用，在多元玻璃体系中它还有一定的促进晶化作用。溶胶-凝胶法是制备材料的湿化学方法中新兴的方法，具有很多优点，现已成为低温合成玻璃态物质的主要方法^[5-6]。结合该方法、银锌氧化物的特点和动力学理论研究Ag₂O-CaO-Fe₂O₃-SiO₂的玻璃析晶对研究该类产品有重要意义。本文作者通过溶胶-凝胶制备Ag₂O-CaO-Fe₂O₃-SiO₂系微晶陶瓷，研究不同含量的ZnO对玻璃析晶影响，探讨ZnO在该体系的作用机理。`

1  实验

在Ag₂O-CaO-Fe₂O₃-SiO₂(3Ag₂O-31.5CaO-37.7Fe₂O₃-27.8SiO₂)系玻璃中分别加入0、1%、3%、5%和7%的ZnO。配制8 g玻璃试样，需要的原料分别为：正硅酸乙酯、去离子水、无水乙醇、Ca(NO₃)₂·4H₂O、Fe(NO₃)₃·9H₂O、AgNO₃、Zn(NO₃)₂·5H₂O。pH=2.0。用量筒和天平称量上述配料，分别放入50 mL烧杯中，并用玻璃棒搅拌，加速其溶解。再将烧杯放入恒温水浴炉中，在45 ℃下保温150 min，使药品充分水解并结合成溶胶，然后在65 ℃使水和乙醇蒸发。在此过程中，不断用玻璃棒搅拌，直至溶胶流动性消失。将溶胶用塑料膜扎孔封口，在室温条件下陈化7 d，得到凝胶。在干燥箱中120 ℃烘干12 h得到干凝胶，放入马弗炉中550 ℃保温1 h，随炉冷却，得到块状基础凝胶玻璃。玻璃试样采用二步法微晶热处理，即核化和晶化两个阶段。根据DSC曲线，确定核化和晶化温度，分别保温1 h。

用德国NETZSCH，STA-409PC型差热扫描分析仪进行DSC分析，物相分析在Y500型X射线衍射仪上进行，采用JSM-6363LV扫描电镜观察形貌。

2  结果与讨论

2.1  玻璃晶化动力学

在对玻璃进行晶化处理时，玻璃态向晶态的转化需要一定的活化能，以克服结构单元重排时的势垒。势垒越高，所需的析晶活化能也就越大，玻璃析晶能力就小；势垒越低，所需析晶活化能也就越小，即玻璃析晶能力就大。因此，析晶活化能在一定程度上反映玻璃析晶能力的大小^[7-8]。

用差热分析方法研究玻璃中晶体的成核和生长过程，大多采用Johnson-Mehl-Avramic(JMA)方程来描述，该方程为

另外，在DSC实验中，玻璃的析晶放热峰温度T_p受DSC升温速率影响。当升温速率较慢时，玻璃向晶相转变孕育时间充分，析晶放热峰温度T_p较低，瞬时转变速率小，析晶转变峰较平缓；当升温速率较快时，玻璃析晶相变滞后，析晶放热峰温度T_p提高，瞬时转变速率大，析晶放热峰尖锐。根据这一特性及JMA方程，就可以利用DSC方法较为方便地研究玻璃析晶动力学及计算出有关的动力学参数。目前，用得较为普遍的是Kissinger法。

采用Kissinger法得到的玻璃析晶峰温度T_p与DTA升温速率的关系式为

由式(3)可知，对1/T_p作图为直线，斜率为E/R，轴截距为ln(E/R)—ln，由此可得析晶活化能E和频率因子，进而可求得析晶转变速率系数k。

升温速率不同时不同ZnO含量的玻璃体系的DSC曲线如图1所示，其析晶放热峰温度值如表1所列。由图1可知，随着升温速率的提高，析晶峰的温度升高；而随着试样中ZnO含量的增加，析晶放热峰的位置向低温方向移动，说明ZnO的加入有利于降低玻璃的析晶温度。根据表1中数据作—1/T_p曲线，结果如图2所示。对各直线拟合后， 求得各直线的斜率E/R，经计算得到各样品的析晶活化能E(图3)。

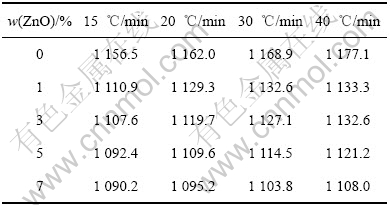

表1  升温速率不同时各样品DSC实验的析晶峰温度T_p值

Table 1  Values of T_p at different heating rates by DSC (K)

图1  样品的DSC曲线

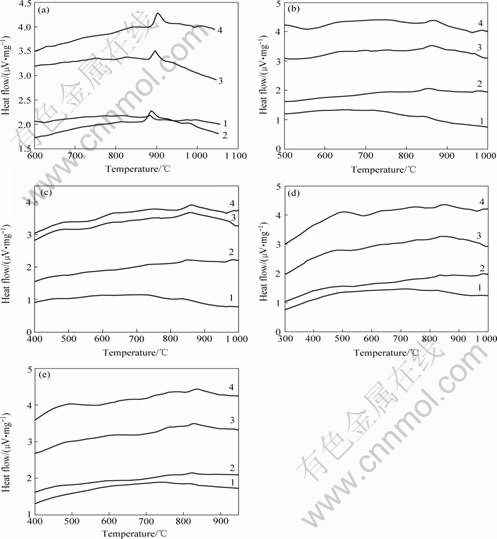

Fig.1  DSC curves of samples: (a) 0%ZnO; (b) 1%ZnO; (c) 3%ZnO; (d) 5%ZnO; (e)7%ZnO

1—=15 ℃/min; 2—=20 ℃/min; 3—=30 ℃/min; 4—=40 ℃/min

图2  ZnO含量不同时玻璃体系的—1/T_p的拟合曲线

Fig.2  Plots of —1/T_p for glasses with different ZnO contents

图3  ZnO含量对微晶陶瓷析晶活化能的影响

Fig.3  Effect of ZnO content on crystallization activative energy for glass-ceramics

从图3可以看出，当ZnO的含量比较少时，析晶活化能较高；随着ZnO含量的增加，析晶活化能逐渐降低；当ZnO的含量增加到5%时，析晶活化能降到最低点，为324.522 kJ/mol。这说明ZnO含量在5%时具有较强的促进玻璃析晶能力。ZnO在玻璃体系中是中间体氧化物，在一定范围内以锌氧八面体[ZnO₆]作为网络外体氧化物^[9-10]。而网络外体氧化物含量越低，玻璃结构网络愈稳定，愈不易析晶^[11-13]，所以在该体系中随ZnO含量的增加，网络断裂增多，使玻璃不稳定易于析晶。但当ZnO的含量增加到7%时，析晶活化能却大幅度升高，为541.622 kJ/mol，这主要是由于ZnO含量过高，导致网络断裂严重，造成玻璃整体结构破裂，反而使析晶活化能上升。

2.2  玻璃的晶化

选择含ZnO为0和5%的Ag₂O-CaO-Fe₂O₃-SiO₂玻璃进行晶化，晶化温度按DSC曲线进行。由Ag₂O-CaO-Fe₂O₃-SiO₂微晶陶瓷的XRD谱(图4)可知，ZnO的加入没有改变原来的晶相，主晶相仍是磁铁矿和硅灰石，还有少量的赤铁矿。ZnO的加入改变微晶玻璃的表观形貌(图5)，加入ZnO后的晶体生长更均匀，进一步说明ZnO的促进晶化作用，与动力学分析一致。

图4  Ag₂O-CaO-Fe₂O₃-SiO₂微晶陶瓷的XRD谱

Fig.4  XRD patterns of Ag₂O-CaO-Fe₂O₃-SiO₂ glass-ceramics

图5  Ag₂O-CaO-Fe₂O₃-SiO₂微晶陶瓷的表面形貌

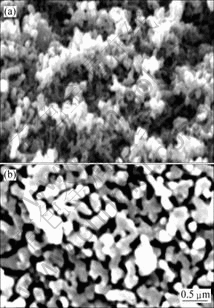

Fig.5  SEM of Ag₂O-CaO-Fe₂O₃-SiO₂ glass-ceramics: (a) 0%ZnO; (b) 5%ZnO

ZnO以锌氧八面体[ZnO₆]作为网络外体氧化物促进成核^[14-15]，在该体系进入玻璃相后，使玻璃晶化后成网络结构，对形成稳定陶瓷体系有一定作用。

3  结论

1) 在相同的玻璃成分中，随着升温速率的增加，玻璃析晶峰温度升高。

2) 在Ag₂O-CaO-Fe₂O₃-SiO₂玻璃组分中，随着晶核剂ZnO含量的逐渐增加，析晶放热峰的位置向低温方向移动。

3) ZnO对Ag₂O-CaO-Fe₂O₃-SiO₂系生物微晶玻璃的析晶有促进作用，在一定范围内能降低该玻璃的析晶活化能，当ZnO含量为5%时，析晶活化能最低。ZnO的加入没有改变微晶玻璃的晶相，只是改变其表观形貌，晶体生长更均匀。
