塔西南地区早古生界台缘斜坡带特征及分布
高志前，樊太亮，杨伟红，王鑫
(中国地质大学(北京) 海相储层演化与油气富集机理教育部重点实验室，北京，100083)
摘要：综合地震、测井、岩心、露头等资料，提出寒武纪—早奥陶世时期塔里木西南部发育台地边缘斜坡带。该斜坡带沿坎地里克—叶城—胜和2井—玛参1井连线一带呈近东西向展布，整体表现为退积型台缘缓斜坡。在寒武纪—早奥陶世的不同时期，该斜坡带性质和分布位置略有变化，寒武纪为宽缓斜坡，早奥陶世为弱镶边缓斜坡，斜坡带具有向北部台地逐期缓慢迁移的特点。塔西南台缘坡折带的存在表明玛南—和田河地区台缘高能相带和塔西南深水陆棚相带存在的可能性，对该区的烃源岩和储层评价预测具有重要意义。
关键词：塔西南；台缘斜坡带；寒武—奥陶纪；发育模式
中图分类号：TE122.3 文献标志码：A 文章编号：1672-7207(2011)12-3811-07
Distribution characteristics of Eopaleozoic platform edge slope in southwestern Tarim Basin
GAO Zhi-qian, FAN Tai-liang, YANG Wei-hong, WANG Xin
(Key Laboratory for Marine Reservoir Evolution and Hydrocarbon Accumulation Mechanism,
Ministry of Education, China University of Geosciences, Beijing 100083, China)
Abstract: Based on the comprehensive research of seismic, logging, core, and outcrop data, the platform edge slope developed in Cambrian—early Ordovician in southwestern Tarim Basin was proposed. The slope is generally retrogradated wide gentle slope, and distributes along the connection line of kandilike—yecheng—shenghe2—macan1. The character and location of these slopes are obviously diversified and they migrate from southern basin to northern platform in different phases of Cambrian—early Ordovician, and exist as a wide gentle slope in Cambrian, and develop into rimmed slope. The occurrence of the platform edge slope indicates that the existence of platform edge of high-energy facies in Manan—Hetianhe area and deep-shelf in southwestern Tarim Basin, which plays an important role in reservoir evaluation and source predication in southwestern Tarim Basin.
Key words: southwestern Tarim Basin; platform edge slope; Cambrian—Ordovician; development model
塔西南位于塔里木盆地西南部，其北西部为南天山褶皱带，北东部以吐木休克断裂为界，南部被昆仑山褶皱带所围，东接塘古孜巴斯凹陷和塔南隆起[1-2]，并以和田河为界，向西受天山和昆仑山的夹持而成峡谷状与中亚的卡拉库姆-塔吉克盆地、费尔干盆地相连，面积约20×104 km2。长期以来，塔西南地区一直是塔里木盆地油气勘探的重要接替基地，随着2009年中石油在塔西南山前带的白垩系发现油气(柯东1井)，2010年中石化在巴楚—麦盖提地区的下奥陶统发现工业油流(玉北1井)，塔西南地区再次成为塔里木盆地油气勘探的热点。
1 塔西南台缘斜坡相带发育的区域地质条件
塔里木地块统一基底形成于晚元古代晚期发生的塔里木运动。从震旦纪开始进入了应力松弛和区域伸展的构造背景，晚元古代形成的超级古陆Rodinia开始裂解。元古代形成的“新疆”板块在震旦纪早期发生分离，使得塔里木陆壳板块分别与其西南侧羌塘地块和东北侧准噶尔地块及北侧中天山的伊犁地块相继分离，至寒武纪塔里木地块周缘出现了洋壳，分别形成昆仑洋和南天山洋、北部古大洋[3-4]。库地142里程碑处玄武岩是低钾拉斑玄武岩，代表成熟大洋盆性质，表明库地蛇绿岩是“昆仑洋”的残留体，库地北新藏公路128 km石英闪长岩体中见年龄为513 Ma角闪 石[5-6]，这表明塔里木地块西南缘的裂解作用在寒武纪表现明显，在北昆仑一带于早寒武世出现了半深海-深海盆地，自裂谷向洋盆的转换可能出现在中寒武世。
寒武纪，塔里木盆地构造古地理整体呈现“两洋夹一台”的格局(图1)。早寒武世盆地的西南缘、北缘分别发育北昆仑裂谷盆地、南天山裂谷盆地，东南侧为阿尔金-祁漫塔格隆起；北昆仑洋与南天山洋南北相连[7-9]。盆地内部西高东低，但西部克拉通内部坳陷沉降较快，发育开阔台地与局限台地沉积。盆地东部为克拉通边缘坳陷，属于强烈拉张环境的产物。盆地周缘构造作用控制盆地展布格局，南天山裂陷作用东强西弱，东部为海水较深的槽盆，火山活动发育，西部则为浅海陆架沉积[10-11]。兴地断裂为南天山裂陷与塔东克拉通边缘坳陷的分界断裂[12]，其南侧为半深海盆地，而北侧为浅水台地，也可能形成水下隆起，晚元古代-早寒武世，西昆仑洋盆发育并为拉张环境，最早于寒武纪就开始消减，盆地西南缘形成被动大陆边缘、并向北迁移，发育了一套台地斜坡沉积地层。中寒武世原型盆地的主要特征是北昆仑洋的出现，相应地沿着塔西南缘的叶城-和田-于田一带形成了被动大陆边缘，其次是在海退背景下塔西克拉通内坳陷发育了宽广的膏泥坪沉积，属局限台地内坳陷的产物，晚寒武世基本继承了早中寒武世原型盆地的特点。北昆仑洋宽度进一步扩大，南天山裂陷进一步加强。由于北昆仑带拉张程度的加大，位于其北侧的叶城-和田一带的斜坡带继续发育，并向台内迁移。早奥陶世与寒武纪相比，周缘大洋演化状态有所改观，天山构造域的典型特征是北天山洋开始向南俯冲在中天 山-吐哈微陆块群之下，产生了向南的挤压动力[13-14]；但是，这种挤压力并逐渐传导到塔里木盆地。南部北昆仑洋俯冲作用加强，在中昆仑发育一系列岛弧。
总的来看，寒武纪—早奥陶世，塔里木盆地的西南缘与北缘分别发育北昆仑裂谷盆地和南天山裂谷盆地(盆地西南缘的库地、北缘的达鲁巴依、东北缘的榆树沟等地均发现蛇绿岩)，表明塔西南地区具有发育台缘斜坡相带的地质背景。

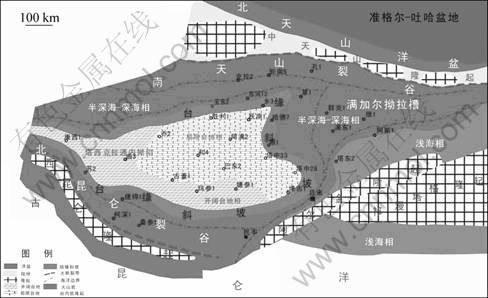

图1 塔里木盆地早寒武世构造-岩相古地理
Fig.1 Structure-lithofacies paleographic map of Early Cambrian, Tarim Basin
2 塔西南台缘斜坡相带存在依据及发育特征
野外露头研究发现，塔西南地区下奥陶统存在台缘斜坡带，其下奥陶统自下而上发育恰特组和坎地里克组(图2)，地层整体厚度达千米，呈现明显的3个沉积旋回，其中，第1个旋回的体系域发育齐全，后2个旋回缺失低位体系域。这3个沉积旋回具有相似的韵律性，旋回下部为大套砂砾岩浊流沉积，岩石类型主要为灰色厚层状细砾岩夹砾质石英砂岩透镜体、灰绿色含砾中—粗粒石英砂岩，表现为下斜坡相沉积特征，向上变为灰色中厚层状生物灰岩、灰色厚层状泥晶灰岩夹薄层似瘤状灰岩，局部见灰色厚层状砂屑灰岩，整体表现为台缘斜坡带沉积特征。其中，坎地里克剖面揭示的岩石组合主要为恰特组上部地层，岩性为灰色、浅灰色中厚层泥晶生屑灰岩夹薄层瘤状灰岩，库斯拉甫剖面揭示的岩石组合为坎地里克组下部地层，岩性为浅灰色、灰白色石英砂砾岩沉积。
塔西南台缘斜坡带的存在不但在野外露头上得到证实，在钻井上也有明显的揭示。位于麦盖提斜坡带的玉北1井钻遇该套台缘斜坡带地层。玉北1井钻遇的下奥陶统鹰山组岩性显示，其沉积也具有明显的3个旋回期次(图3)。第1个旋回为一套厚约1 m的泥质灰岩，沉积环境为下斜坡带的灰泥丘沉积。第2个旋回沉积环境整体表现为台地边缘滩相沉积，包含3个岩性组合，下部为一套灰色亮晶砂屑灰岩，顶端见泥晶灰岩，局部含绿泥石，厚约2.4 m，发育斜交裂缝和垂直裂缝，为砂屑滩沉积；中部为一套厚约1.8 m的灰色含砂屑灰岩，薄片显示砂屑具有2种不同类型，镜下观察发现颗粒，反映水动力条件相对较强，沉积微相为粒屑滩；顶部为一套灰色极细砂屑灰岩，厚约1 m，沉积环境为砂屑滩。第3个沉积旋回整体为一套浅灰色泥晶灰岩沉积，裂缝和溶洞发育，上部显示为油斑，中部为油迹，下部为油侵，总厚度约10 m(未穿)，沉积环境表现为台地边缘-上斜坡沉积。总的来看，玉北1井下奥陶统岩性组合反映的是一套台地边缘—斜坡相的沉积，表明早奥陶世时期，塔西南地区沿玉北1井一带的麦盖提南坡确实存在台缘斜坡相 沉积。
塔西南早古生界碳酸盐岩台缘斜坡带在地震剖面和地层厚度图上也有很好的显示。在塔西南地区的地震剖面MGT08-204SN等测线上(图4)，台缘斜坡相带具有明显生物建隆特征，厚度较两侧地层明显增大，具有丘状反射外形，内部有杂乱充填，由台缘带向西南方向延伸，地层厚度明显减薄，进入盆地相，地震反射逐渐过渡到倾斜的平行反射；向东北方向延伸进
图2 塔西南台缘斜坡带野外露头特征
Fig.2 Outcrop characteristics of platform slope in southwestern Tarim Basin
图3 塔西南台缘斜坡带岩心相特征
Fig.3 Core facies characteristics of platform slope in southwestern Tarim Basin

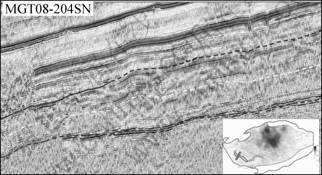

图4 塔西南台缘斜坡带地震反射特征
Fig.4 Seismic reflection characteristics of platform slope in southwestern Tarim Basin
入台地相，地震反射演变为平行连续反射。在寒武 纪—早奥陶世的不同时期，台缘斜坡带的特点也显著不同，寒武系整体表现为缓斜坡，地势低平，在测线中部存在1个明显的台缘带，发育丘状披覆构造，台地—台缘之间地层厚度稳定，向西南部进入盆地，地层厚度明显变薄，沿寒武系底部台缘斜坡发育明显的3期前积沉积。早奥陶世，该台缘斜坡带演变为弱镶边斜坡，斜坡转折带发育斜交前积结构及其后缘的丘状杂乱地震反射明显，台缘带地层厚度较两侧的盆地、台地都有明显增大，斜坡坡度变大，生物建隆特征更加明显。
塔西南台缘斜坡带的存在，在寒武系地层厚度图上也有明显的体现(图5)。塔西南地区的下寒武统—下奥陶统地层由巴楚地区向西南缘地层厚度明显减薄，沿莎车-胜和-塘古孜巴斯一线出现1个等值线密集带，由南向北地层厚度由1.2 km急剧增厚到1.6 km，密集带呈近西北—东南向展布。密集带向北地层厚度等值线开始变的稀疏，地层厚度缓慢增大，整个巴楚—麦盖提地区寒武系地层厚度基本没有变化，稳定在1.6 km左右；密集带向南地层厚度等值线也逐渐变稀，地层厚度缓慢减薄，厚度为1.0~1.2 km。在民参1井西侧还存在一个局部地层加厚区，可能为塘南台地发育地，围绕着该加厚区发育一个等值线密集带，地层厚度由1.2 km急剧增厚到1.6 km。
图5 塔里木盆地寒武系地层厚度图
Fig.5 Formation thickness map of Cambrian, Tarim Basin
3 塔西南台缘斜坡相带平面展布 特征
寒武纪时期，塔里木盆地中西部为一个台地，斜坡区沿着肖尔布拉克—玉东2—星火2—塔深1—顺1—塔中32—古城4—塘南1—莎车—坎地里克连线一带，环绕着西部台地呈向西开口的“U”字型分布(图6)。斜坡带在塔西南地区主要沿坎地里克—莎车—玉北1井连线一带呈西北—东南向展布，该斜坡带以北分布着广阔的碳酸盐台地，主要发育碳酸盐岩，包括云质灰岩、灰质云岩、白云岩、泥质云岩及膏质泥岩。在沉积相构成上，主要发育蒸发台地相、局限台地相和开阔台地相；斜坡带的西南部，发育盆地相沉积，岩性以暗色泥质泥晶灰岩、钙质泥岩为主，含深水颗石藻化石。在平面上，不同地区斜坡带的特征显著不同，塔西南斜坡带大致可分为东、西两段，以墨玉县为界，西部斜坡带更为宽缓，斜坡坡度小，宽度大；东部斜坡带宽度相对较窄，坡度变陡。
早奥陶世时期，塔里木盆地斜坡带分布基本继承了寒武系格局，但斜坡带在塔西南地区稍有变化，斜坡整体变陡，宽度变窄，并向台地内部迁移，展布格局由西北—东南向演变为近东西向，且东、西两段迁移变化存在明显差异(图6)。西段斜坡带迁移距离极小，基本沿寒武系斜坡带分布位置分布，东段斜坡带向台内迁移变化明显，由墨玉—和田—民参1井连线以北地区迁移至玉北1井—玛参1井—塘参1井连线一带。该时期塘南台地出现，围绕该台地发育的塘南斜坡带呈“V”字型向东南开口。同时，早奥陶世晚期，塔中地区斜坡带向台内退缩[15-16]，发育中古台槽，台缘斜坡带沿塔中28—顺6—中古14—塔中5井一带，呈向东南开口拉长的“U”字型分布。塔北地区台缘斜坡带由库南1井一带退缩到于奇6井以西地区，于奇6井下奥陶统发育角砾状中晶白云岩。柯坪地区的台缘斜坡带依然存在，在乌什磷矿野外露头剖面的下奥陶统地层中发现了具有外斜坡沉积特征的砂屑灰岩和泥晶灰岩。
随着海平面上升，塔里木盆地晚奥陶世台缘坡折带的分布和早奥陶世有着显著的不同，整体呈现出3个孤岛，4个台缘斜坡的特征(图6)。盆地南部围绕着塘南台地，依然发育呈“V”字型向东南开口的台缘斜坡带。盆地中部，在塔西南—巴楚—塔中孤岛的北侧，沿方1—塔中49—塔中48井一线一带发育一个斜坡带；南侧沿皮山—玛401—巴东2—中2—塔中3井一带发育1个斜坡带。盆地北部围绕塔北孤岛发育1个向北开口的“U”型台缘斜坡。

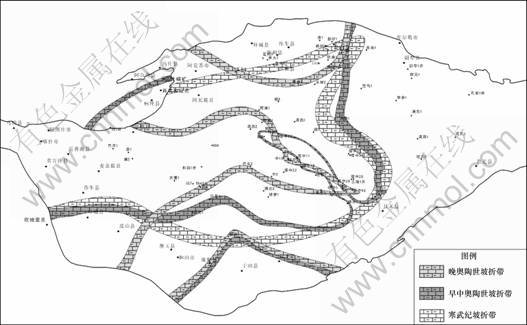

图6 寒武—奥陶纪不同时期的台地边缘斜坡分布图
Fig.6 Distribution map of platform slope in different phase of Cambrian-Ordovician
4 塔西南台缘斜坡相带沉积模式
在寒武纪，塔里木盆地构造活动相对平静，地形平缓，气候以干燥为主。盆地中部和西部，海水浅而清澈，陆源碎屑贫乏，发育典型的碳酸盐台地相区，其中包括蒸发台地、局限台地、开阔台地和台地边缘。向南逐渐演变为斜坡和盆地相，水深逐渐加大，陆源碎屑物增多，寒武纪—早奥陶世时期塔西南斜坡带整体表现为退积型缓斜坡(图7)。寒武纪时期为宽缓斜坡，没有明显的台缘坡折，表现为1个区域性的缓倾斜坡，其沉积坡度小于5°，沉积剖面为退积型，台缘带以滩相沉积为主[17]，顺着平缓的古斜坡向下沉积，斜坡相带宽缓、不规则，在台地边缘相带，地震剖面上可见到角度低缓的S型或叠瓦状前积结构，寒武纪台缘斜坡相带分3期由塔西南逐渐向台地内部退缩迁移。早奥陶世塔里木盆地继承了寒武纪早期碳酸盐岩台地的古地理特点，但随着海平面的持续上升，盆地不同相区，特别是斜坡带的结构型式和沉积格局有了明显的变化。台地斜坡向西部快速迁移，沉积剖面由退积型逐渐转变为弱加积型。台地斜坡中下部由于沉积速度降低和水动力条件增强，与台地相区的厚度差异加大，从而使台地斜坡变陡，同时台缘礁滩发育，构成具有弱镶边斜坡特征的碳酸盐岩台地。
图7 塔西南台缘斜坡带发育模式
Fig.7 Development model of platform slope of south western Tarim Basin
5 结论
(1) 塔西南地区区域构造背景和地质条件揭示，寒武—奥陶纪塔里木盆地西南部存在台缘坡折带。
(2) 塔西南斜坡带整体表现为退积型台缘缓斜坡，沿坎地里克—叶城—胜和2井—玛参1井连线一带呈近东西向展布，不同时期斜坡带具有向台地逐期缓慢迁移的特点。
(3) 塔西南台缘坡折带的发现，标志玛南—和田河地区台缘高能相带和塔西南深水陆棚相带的存在，对该区的烃源岩和储层评价预测具有指导作用。
参考文献：
[1] 张运东, 宋建国. 塔里木盆地西南坳陷第三系层序地层研究[J]. 石油勘探与开发, 1999, 26(3): 11-13.
ZHANG Yun-dong, SONG Jian-guo. Study on sequence stratigraphy of tertiary in southwest depression, Tarim Basin[J]. Petroleum Exploration and Development, 1999, 26(3): 11-13.
[2] 牟中海, 肖又军, 王国林, 等. 从岩相古地理论塔里木盆地西南地区石炭系油气潜景[J]. 地球学报, 2001, 22(1): 79-83.
MOU Zhong-hai, XIAO You-jun, WANG Guo-lin, et al. Oil and gas potential of carboniferous strata in southwestern Tarim Basin viewed from lithofacies-paleogeography[J]. Acta Geoscientia Sinica, 2001, 22(1): 79-83.
[3] 贾承造, 魏国齐, 姚慧君, 等. 塔里木盆地构造演化与区域构造地质[M]. 北京: 石油工业出版社, 1995: 24-104.
JIA Cheng-zao, WEI Guo-qi, YAO Hui-jun, et al. Structural evolution and regional structural geology in Tarim Basin[M]. Beijing: Petroleum Industry Press, 1995: 24-104.
[4] 张光亚, 赵文智, 王红军, 等. 塔里木盆地多旋回构造演化与复合含油气系统[J]. 石油与天然气地质, 2007, 28(5): 653-662.
ZHANG Guang-ya, ZHAO Wen-zhi, WANG Hong-jun, et al. Multicycle tectonic evolution and composite petroleum system sin the Tarim Basin[J]. Oil and Gas Geology, 2007, 28(5): 653-662.
[5] 杨树锋, 陈汉林, 董传万, 等. 西昆仑山库地蛇绿岩的特征及其构造意义[J]. 地质科学, 1999, 34(3): 281-288.
YANG Shu-feng, CHEN Han-lin, DONG Chuan-wan, et al. The characteristics of Kudi ophiolite suite and its tectonic setting[J]. Scientia Geologica Sinica, 1999, 34(3): 281-288.
[6] 肖序常, 王军, 苏犁, 等. 再论西昆仑库地蛇绿岩及其构造意义[J]. 地质通报, 2003, 22(10): 745-749.
XIAO Xu-chang, WANG Jun, SU Li, et al. A Further discussion of the Kudi ophiolite, west Kunlun, and its tectonic significance[J]. Geological Bulletin of China, 2003, 22(10): 745-749.
[7] 许效松, 汪正江, 万方, 等. 塔里木盆地早古生代构造古地理演化与烃源岩[J]. 地学前缘, 2005, 12(3): 49-57.
XU Xiao-song, WANG Zheng-jiang, WAN Fang, et al. Tectonic paleogeographic evolution and source rocks of the Early Paleozoic in the Tarim Basin[J]. Earth Science Frontiers, 2005, 12(3): 49-57.
[8] 彭洪超, 张振生, 刘社平. 塔里木盆地古生代盆地类型及板块运动特征[J]. 石油地球物理勘探, 2006, 41(6): 711-718.
PENG Hong-chao, ZHANG Zhen-sheng, LIU She-ping. Type of Paleozoic basin and feature of plate movement in Tarim Basin[J]. Oil Geophysical Prospecting, 2006, 41(6): 711-718.
[9] 徐旭辉. 塔里木古生代原型盆地分析的油气勘探意义[J]. 石油与天然气地质, 2002, 23(3): 224-227.
XU Xu-hui. The significance of the analysis of Tarim Paleozoic prototype basins in oil and gas exploration[J]. Oil & Gas Geology, 2002, 23(3): 224-227.
[10] Pigram C J, Davies P J, Feary D A, et al. Tectonic controls on carbonate platform evolution in southern Papua New Guinea: Passive margin to foreland basin[J]. Geology, 1989, 17: 199-202.
[11] Gregg Erickson S. Sedimentary loading, lithospheric flexure, and subduction initiation at passive margins[J]. Geology, 1993, 21: 125-128.
[12] 何登发, 贾承造, 李德生, 等. 塔里木多旋回叠合盆地的形成与演化[J]. 石油与天然气地质, 2005, 26(1): 64-77.
HE Deng-fa, JIA Cheng-zao, LI De-sheng, et al. Formation and evolution of polycyclic superimposed Tarim Basin[J]. Oil & Gas Geology, 2005, 26(1): 64-77.
[13] 汤良杰. 塔里木盆地构造演化与构造样式[J]. 地球科学: 中国地质大学学报, 1994, 19(6): 742-754.
TANG Liang-jie. Evolution and tectonic patterns of tarim basin[J]. Earth Science: Journal of China University of Geosciences, 1994, 19(6): 742-754.
[14] 贾承造. 塔里木盆地构造特征与油气聚集规律[J]. 新疆石油地质, 1999, 20(3): 177-183.
JIA Cheng-zao. Structural characteristics and oil/gas accumulative regularity[J]. Xinjiang Petroleum Geology, 1999, 20(3): 177-183.
[15] 高志前, 樊太亮, 刘典波, 等. 塔里木盆地塔中南坡台缘带油气成藏条件[J]. 石油勘探与开发, 2008, 35(4): 437-443.
GAO Zhi-qian1, FAN Tai-liang, LIU Dian-bo, et al. Reservoir-forming conditions of platform margin belt in southern slope of Tazhong, Tarim Basin[J]. Petroleum Exploration and Development, 2008, 35(4): 437-443.
[16] 刘延莉, 樊太亮, 薛艳梅, 等. 塔里木盆地塔中地区中、上奥陶统生物礁滩特征及储集体预测[J]. 石油勘探与开发, 2006, 33(5): 562-565.
LIU Yan-li, FAN Tai-liang, XUE Yan-mei, et al. Distribution of the Middle-Late Ordovician reef bank reservoir in Central Tarim Basin[J]. Petroleum Exploration and Development, 2006, 33(5): 562-565.
[17] 高志前, 樊太亮, 焦志峰, 等. 塔里木盆地寒武—奥陶系碳酸盐岩台地样式及其沉积响应特征[J]. 沉积学报, 2006, 24(1): 19-27.
GAO Zhi-qian, FAN Tai-liang, JIAO Zhi-feng, et al. The structural types and depositional characteristics of carbonate platform in the Cambrian-Ordovician of Tarim Basin[J]. Acta Sedimentologica Sinica, 2006, 24(1): 19-27.
(编辑 赵俊)
收稿日期：2010-11-03；修回日期：2011-02-15
基金项目：国家自然科学青年基金资助项目(41102087)；国家重点基础研究计划(“973计划”)项目(2012CB214802)；国家重大油气专项(2011ZX05009-02)；中央高校基本科研业务费专项资金资助项目(2011YYL046)
通信作者：高志前(1978-)，男，河南信阳人，博士，副教授，从事碳酸盐岩沉积与储层研究；电话：13683397356；E-mail：gzq@cugb.edu.cn
