7A04铝合金在海洋大气环境中初期腐蚀的电化学特性

来源期刊:中国有色金属学报2009年第2期

论文作者:董超芳 安英辉 李晓刚 生海 肖葵

文章页码:346 - 352

关键词:7A04铝合金;大气腐蚀;电化学交流阻抗;扫描Kelvin探针

Key words:7A04 aluminium alloy; atmospheric corrosion; EIS; SKP

摘    要:通过盐雾腐蚀试验模拟研究7A04铝合金在海洋大气环境中的腐蚀初期规律,采用电化学交流阻抗测试和扫描Kelvin探针技术,研究7A04铝合金在初期腐蚀过程中的电化学行为。结果表明:Cl-对铝合金腐蚀有显著的加速作用,盐雾试验初期表面出现点蚀坑;随盐雾时间增长,点蚀相互连接并扩展,电化学反应阻抗下降。扫描开尔文探针测试结果表明:随腐蚀的不断进行,金属表面阴极区和阳极区不断发生变化,呈现局部腐蚀的特征,表面电位也随时间逐渐升高,阴极区和阳极区逐渐变得明显,腐蚀反应处于不断加速过程。

Abstract: The initial corrosion of 7A04 aluminium alloy in marine atmosphere was studied. Salt fog test was used to simulate the marine atmospheric environment. Electrochemical impedance spectroscopy (EIS) and scanning Kelvin probe (SKP) were employed to investigate the electrochemical behavior of 7A04 aluminium alloy in marine atmosphere. The results show that the Cl- can accelerate the atmospheric corrosion of 7A04 aluminium alloy during the beginning exposure period. Pittings appear in the initial stage of salt fog test and link each other to expand with prolonging test time. The electrochemical impedance magnitude declines during the corrosion test. The SKP results indicate that the anodic and cathodic areas change constantly with distinct character of localized corrosion. When the corrosion process continues, the surface potential of 7A04 aluminium alloy increases, while anodic and cathodic area distinguish evidently from each other. Atmospheric corrosion of 7A04 aluminium alloy is promoted during the initial stage in marine air.

基金信息:国家自然科学基金资助项目
国家基础条件平台建设资助项目



详情信息展示

文章编号:1004-0609(2009)02-0346-07

7A04铝合金在海洋大气环境中初期腐蚀的电化学特性

董超芳,安英辉,李晓刚,生  海,肖  葵

(北京科技大学 腐蚀与防护中心,北京 100083)



摘  要:通过盐雾腐蚀试验模拟研究7A04铝合金在海洋大气环境中的腐蚀初期规律,采用电化学交流阻抗测试和扫描Kelvin探针技术,研究7A04铝合金在初期腐蚀过程中的电化学行为。结果表明:Cl?对铝合金腐蚀有显著的加速作用,盐雾试验初期表面出现点蚀坑;随盐雾时间增长,点蚀相互连接并扩展,电化学反应阻抗下降。扫描开尔文探针测试结果表明:随腐蚀的不断进行,金属表面阴极区和阳极区不断发生变化,呈现局部腐蚀的特征,表面电位也随时间逐渐升高,阴极区和阳极区逐渐变得明显,腐蚀反应处于不断加速过程。

关键词:7A04铝合金;大气腐蚀;电化学交流阻抗;扫描Kelvin探针

中图分类号:TG 172.3       文献标识码: A

Electrochemical performance of initial corrosion of

7A04 aluminium alloy in marine atmosphere

DONG Chao-fang, AN Ying-hui, LI Xiao-gang, SHENG Hai, XIAO Kui

(Corrosion and Protection Center, University of Science and Technology Beijing, Beijing 100083, China)



Abstract: The initial corrosion of 7A04 aluminium alloy in marine atmosphere was studied. Salt fog test was used to simulate the marine atmospheric environment. Electrochemical impedance spectroscopy (EIS) and scanning Kelvin probe (SKP) were employed to investigate the electrochemical behavior of 7A04 aluminium alloy in marine atmosphere. The results show that the Cl? can accelerate the atmospheric corrosion of 7A04 aluminium alloy during the beginning exposure period. Pittings appear in the initial stage of salt fog test and link each other to expand with prolonging test time. The electrochemical impedance magnitude declines during the corrosion test. The SKP results indicate that the anodic and cathodic areas change constantly with distinct character of localized corrosion. When the corrosion process continues, the surface potential of 7A04 aluminium alloy increases, while anodic and cathodic area distinguish evidently from each other. Atmospheric corrosion of 7A04 aluminium alloy is promoted during the initial stage in marine air.

Key words: 7A04 aluminium alloy; atmospheric corrosion; EIS; SKP




7A04铝合金属Al-Zn-Mg-Cu系列,具有强度高、密度低等优点,作为飞机的重要受力件材料已经广泛应用于航空领域,但其耐蚀性较差,尤其在含海盐粒子的湿热海洋大气环境中,极易发生点腐蚀、晶间腐蚀等局部腐蚀,严重时会造成构件失效从而影响到飞机整机的服役寿命。国内外的研究者对铝合金的大气腐蚀已经开展了广泛的研究,并且设计了不同的室内加速试验方法来模拟户外的大气腐蚀[1?3],如湿热试验、盐雾试验、周期喷雾复合腐蚀试验、周期浸润复合腐蚀试验以及多因子循环复合腐蚀试验等。

电化学方法是腐蚀科学研究中的重要手段。铝合金大气腐蚀的电化学研究方法目前采用较多的有:极化测量和电化学阻抗测试方法、电化学噪声法、大气腐蚀检测电池等。其中扫描Kelvin探针测试技术可以不接触金属表面测定其腐蚀电位及其分布,对界面状态微小变化极为敏感,可以在腐蚀发生的初始阶段检测到腐蚀发生的位置和状况,为全面了解金属在大气中的腐蚀状态提供丰富的信息,其在材料的大气腐蚀行为研究方面有广泛的应用前景。STRATMANN 等[4]最先利用其自行研制的Kelvin探针装置测定了Fe、Cu和Zn等金属在极薄电解液膜层下的腐蚀电位及极化曲线。TAHARA等[5]用Kelvin探针技术研究了Fe/Zn在薄液膜下的电偶腐蚀;JUZELIUNAS等[6]采用Kelvin探针技术研究了Al-Mg合金在不同溶液中初期的腐蚀行为;DE WIT等[7?8]和FRATILA-APACHITEI等[9]采用扫描Kelvin探针力显微镜(SKPFM)对铝合金第二相的成分、结构、形状和大小对其点蚀的影响进行了研究。国内学者也开展了相关的研究工作:王佳等[10]和邹锋 等[11]分别使用Kelvin探针研究了不同种金属在薄液膜下的腐蚀电化学行为;孙志华等[12]采用Kelvin探针技术研究了铝及铝合金的大气腐蚀。

本文作者利用标准盐雾试验来模拟海洋大气腐蚀,采用扫描Kelvin探针技术进行腐蚀前后的局部电化学测试,并结合传统的电化学阻抗测试和扫描电镜观察等手段,对7A04铝合金在模拟海洋大气环境中的初期腐蚀行为进行研究。

1  实验

1.1  实验材料

实验材料为7A04铝合金(T6),其化学成分见表1,实验用材料均已去除包铝层。

表1  7A04铝合金化学成分

Table 1  Chemical compositions of 7A04 aluminium alloy (mass fraction, %)

扫描电镜观察用的试样尺寸为30 mm×20 mm×2.5 mm,经200号、400号、600号、800号至1000号水磨砂纸依次打磨后,采用去离子水冲洗,酒精擦洗冷风吹干后待用。电化学测试用材料尺寸为10 mm×10 mm×2.5 mm,试样用环氧树脂封样后经水磨砂纸打磨至1500号,再用金刚石抛光膏抛光。试验后,采用扫描电镜对试样表面形貌进行观察,同时对腐蚀产物进行了能谱分析。

1.2  盐雾试验

盐雾试验按照ASTM B117—97标准进行,试验条件为:5%±0.5%中性NaCl溶液连续盐雾,pH范围为6.5~7.2,箱体温度控制在35 ℃±1 ℃,试验设备为美国Q-Panel公司的Q-Fog CCT1100型循环腐蚀盐雾箱。为了研究7A04铝合金在盐雾试验中的初期腐蚀行为,试验取样时间设定为4、12、24和48 h,然后进行电化学测试和微观形貌观察。

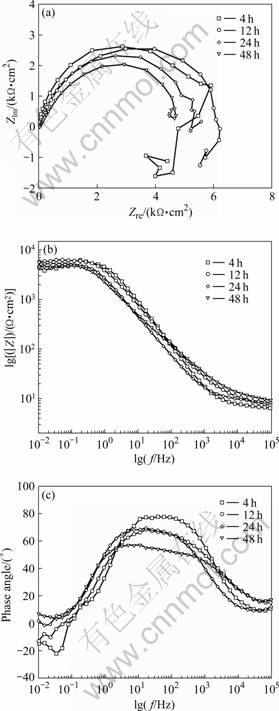

1.3  电化学阻抗测试

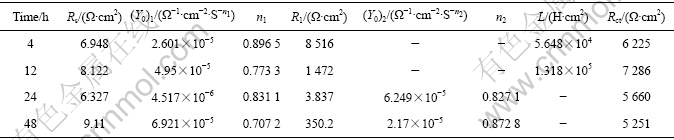

电化学阻抗测试系统由PAR M273A恒电位仪和M5210锁相放大器组成,采用三电极体系,以饱和甘汞电极(SCE)为参比电极,石墨电极为辅助电极。测试前试样在3.5%NaCl溶液中浸泡5~10 min,待电位稳定后开始测量。 测试激励信号为幅值10 mV的正弦波,频率范围为10 mHz~100 kHz。测试后应用ZSimpWin软件对电化学阻抗谱进行拟合分析。

1.4  扫描Kelvin探针测试

扫描Kelvin探针测试使用PAR M370电化学扫描工作站,测试在室温下空气中进行,采用面扫描模式,扫描步长100 μm,扫描面积4 000 μm×3 000 μm,探针振动振幅30 μm,探针距试样表面距离小于100 μm。测试前采用饱和甘汞电极(SCE)对扫描Kelvin探针测试系统进行校正。

2  结果与讨论

2.1  腐蚀形貌和腐蚀产物

图1所示为7A04铝合金在盐雾试验4、12、24和48 h后的腐蚀形貌,从图中可以看出,在腐蚀初期主要表现为典型的点腐蚀特征,随着腐蚀时间的延长,点蚀逐渐长大,临近的点蚀坑相互连接不断扩展,点蚀坑被生成的腐蚀产物所覆盖。

图1  7A04铝合金盐雾试验不同时间后的腐蚀形貌

Fig.1  Surface morphologies of 7A04 aluminium alloy after salt fog test for different times: (a) 4 h; (b) 12 h; (c) 24 h; (d) 48 h

对盐雾试验48 h后的腐蚀产物进行EDS能谱分析(图2和见表2),腐蚀产物所含主要元素为Al和O,还有少量的Mg、Zn和Cl。

铝合金在大气环境中发生腐蚀,其腐蚀机制主要是电化学腐蚀,其电极反应为

图2   7A04铝合金腐蚀产物的EDS能谱

Fig.2  EDS results of corrosion products of 7A04 aluminium alloy

表2  7A04铝合金腐蚀产物EDS能谱分析

Table 2  Elements analysis of corrosion products of 7A04 aluminium alloy by EDS

大气污染组分被认为是加速金属大气腐蚀的主要因素,特别是Cl?对于铝合金的腐蚀敏感性影响显著。Cl?首先在铝合金表面的活性位置如氧化膜不完整或材质不均匀处发生吸附,接下来发生吸附的离子与氧化膜的化学反应,氧化膜的减薄、破裂和裸露铝的直接溶解[13]。Cl?通过竞争吸附,经过一系列反应,最终产物为可溶于水的AlCl3,反应步骤为[14]
