DOI：10.19476/j.ysxb.1004.0609.2018.12.22

选择性还原铥-镱-镥富集物制备金属镱和铥

郝占忠，许林成

(包头师范学院 化学学院，包头 014030)

摘  要：基于物理化学基本理论分析金属镧还原铥-镱-镥富集物制备金属镱、铥的可行性，在此基础上，以铥-镱-镥富集物为原料，金属镧为还原剂，采用选择性还原方法，研究由铥-镱-镥富集物制备金属镱、铥时反应温度对还原率和收率的影响，并对稀土分离效果和非稀土杂质的去除能力进行分析。结果表明：还原率与收率随温度升高而增加，在铥-镱-镥富集物与金属镧摩尔比为1:2.5、系统压力为0.1 Pa条件下，当温度为1600 K、保温时间为1.5 h时，金属镱的还原率为92.1%、收率为91.2%、金属镱的纯度为99.83%(含24个杂质)；当温度为2000 K、保温时间为2.0 h时，金属铥的还原率为85.4%、收率为84.3%、纯度为97.12%。选择性还原法对分离富集物中的稀土效果显著，对去除非稀土杂质也有一定效果。

关键词：铥-镱-镥富集物；选择性还原；金属铥；金属镱；物理化学分析

文章编号：1004-0609(2018)-12-2590-08　　     中图分类号：TG146.4　　     文献标志码：A

铥-镱-镥富集物是风化壳淋积型稀土矿经简单萃取分离后得到的副产品，主要含有铥、镱、镥、铒及少量或微量其他稀土元素和非稀土元素，其组成因生产厂家及其所用原料和生产工艺不同而略有差异^[1]。其中，Yb₂O₃含量约为60%~80%(质量分数)，Tm₂O₃和Lu₂O₃含量约占10%。由于各组分含量相差较大，给萃取分离制取高纯度Tm₂O₃、Yb₂O₃、Lu₂O₃产品增加了难度，所以国内大部分稀土分离厂多半以铥-镱-镥富集物形式堆存^[2]。如何合理、有效地利用铥-镱-镥富集物一直是稀土工作者较为关注的问题。目前主要有两种利用方式，其一是采用湿法冶金新技术、新工艺进一步分离提纯富集物，获得单一Tm₂O₃、Yb₂O₃、Lu₂O₃产品。如廖春发等^[3]利用Cyanex272-P₅₀₇浸渍树脂协同萃取色层分离技术实现了铥-镱-镥富集物三者的完全分离。杨凤丽等^[2]以C272+P₅₀₇新型混合萃取剂代替单一的P₅₀₇萃取剂，先进行Tm/Lu粗分离，再进行Tm/Yb和Yb/Lu细分离的优化工艺，降低了酸、碱消耗，可节省酸、碱40%以上。邓佐国等^[4]采用P₅₀₇-HCl体系进行Tm/Yb/Lu三出口萃取粗分离和P₅₀₇萃淋树脂萃取色层分离提纯相衔接的方法，成功地实现了铥-镱-镥富集物的全分离，分别获得纯度大于99.95%的Tm₂O₃、Yb₂O₃和Lu₂O₃产品。其二是利用火法冶金技术由铥-镱-镥富集物直接制备金属镱或者金属镱和铥。如吴炳乾等^[1]分析了镧热还原铥-镱-镥富集物制备金属镱时稀土杂质和非稀土杂质的行为，制得了金属直收率为85%~90%、纯度为98%的金属镱。邓汝富等^[5-6]分析了镧热还原氧化镱富集物制备金属镱的热力学可行性，并制得了直收率为87%、纯度(Yb/RE)为99%金属镱。

采用廉价的铥-镱-镥富集物制备金属镱不仅可以大幅度降低金属镱的生产成本，而且由于富集物中大部分镱已被提取出来，使得铥、镥得到富集，还能简化铥-镱-镥的分离工艺，从而提高生产厂家的综合经济效益^[7]。同时，金属镱和铥也是重要的稀土功能材料的添加剂，材料中加入少量金属镱或铥可有效提高材料的使用性能。如用金属镱制作的传感器既是研究岩土爆炸力学的最佳传感器，也是国防工程急需的特种高压传感器^[8]；利用金属镱捕获中子的能力，在核能领域也有非常重要的应用价值^[9-10]；金属镱作为变质剂可以有效细化晶粒，提高材料的力学性能^[11-13]；添加锰的镱铁合金具有较好磁致伸缩性能，可用于航海声呐装置上^[6]。作为功能材料添加剂的金属铥也已显示出某些特殊的性能，有望得到推广和应用。

由于金属镱、铥在一些特殊功能材料中具有不可替代的作用，因此近来用高纯氧化镱制备高纯金属镱的研究开始活跃起来^[14-15]，而用铥-镱-镥富集物同时制备金属镱和铥的研究目前尚未见报道。因此，本文作者拟以铥-镱-镥富集物为原料，金属镧为还原剂，在特制的反应装置中，采用选择性还原的方法，通过控制反应的物理化学条件，由铥-镱-镥富集物同时制备金属镱和金属铥。

1  热力学分析

铥-镱-镥富集物中的氧化铥、氧化镱和氧化镥之间是否形成固溶体，至今未见报道。对所用原料进行XRD分析(见图1)，仅检测到有NdGdO₃存在，其他稀土均以单一氧化物存在。因此在进行热力学分析时，为了简化计算，假设铥-镱-镥富集物为简单的混合氧化物，并据此根据热力学数据^[16]分别求算出不同温度T(K)下还原反应(1)、(2)、(3)的标准摩尔反应吉布斯焓变(kJ·mol^-1)和压力为0.1 Pa下的Δ_rG_m (kJ·mol^-1)，并将计算结果绘制成如图2所示的Δ_rG_m和T关系图。

Tm₂O₃(s)+2La(l)=La₂O₃(s)+2Tm(s,l,g)           (1)

Yb₂O₃(s)+2La(l)=La₂O₃(s)+2Yb(l,g)             (2)

Lu₂O₃(s)+2La(l)=La₂O₃(s)+2Lu(s,l,g)            (3)

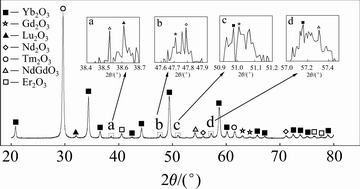

图1  铥-镱-镥富集物的XRD谱

Fig. 1  XRD patterns of thulium-ytterbium-lutetium enrichments

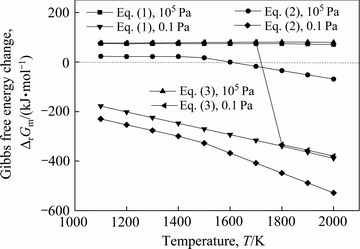

图2  不同压力下反应的Δ_rG_m和T关系

Fig. 2  Relationships between Δ_rG_m and T under different pressures

由图2可知，标准压力(1×10⁵ Pa)下，温度在1100~2000 K范围内反应(1)、(3)不能进行，反应(2)在1600 K以上可以进行。当压力为0.1 Pa时，反应(1)、(2)在1100~2000 K的温度范围内可以进行，反应(3)在1800 K以上才可以进行。3个反应的吉布斯焓变关系为Δ_rG_m(Eq. 3)＞Δ_rG_m(Eq. 1)＞Δ_rG_m(Eq. 2)，表明还原反应的先后顺序应为反应(2)、反应(1)、反应(3)，这与SHIMAKAGE等^[17]的研究结论一致。这也说明只要设计结构合理的实验装置、创建完善的工艺条件，用金属镧还原铥-镱-镥富集物时，氧化镱、氧化铥和氧化镥就能依顺序先后还原分离。

另一方面，利用金属铥、金属镱、金属镥的蒸气压^[18](见表1)，可以近似利用两种金属的蒸气压之比来估算3种金属之间的相互分离系数β(假设活度系数均为1)^[19]，结果如表2所示。由表2可以看出，金属铥、金属镱、金属镥三者之间的分离系数值很大，只要设计适当的还原-蒸馏装置、控制还原-蒸馏的动力学条件(温度、压力等)，不仅可实现富集物的选择性还原，而且可实现金属镱和金属铥的良好分离。

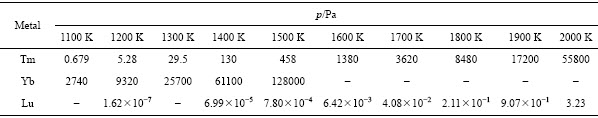

表1  金属铥、镱、镥的蒸气压

Table 1  Vapor pressures of metallic thulium, ytterbium and lutetium

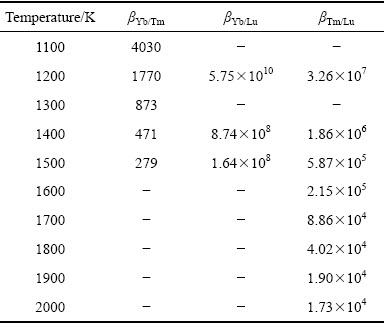

表2  金属铥、镱、镥间的分离系数

Table 2  Separation coefficients of metallic thulium, ytterbium and lutetium

2  实验

2.1  实验原料

实验所用铥-镱-镥富集物的化学成分见表3，金属镧的化学成分见表4。

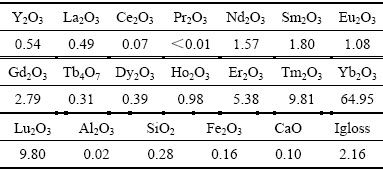

表3  铥-镱-镥富集物的化学成分

Table 3  Chemical composition of thulium-ytterbium-lutetium enrichments (mass fraction, %)

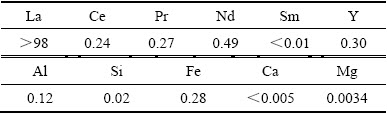

表4  金属镧的化学成分

Table 4  Chemical composition of metallic lanthanum (mass fraction, %)

2.2  实验装置

实验装置如图3所示，其特别之处在于配有两个独立的具有风冷功能的金属接受器，通过连接杆将二者相互连接，根据需要可以上下提升、旋转和互换，有利于分别接收金属镱和金属铥，并且在坩埚与接收器之间配置具有多孔筛板的钼套筒。

2.3  实验方法

根据预备实验的结果，将经900 ℃焙烧后的铥-镱-镥富集物与金属镧屑按照摩尔比(n_(Yb+Tm)/n_(La))为1:2.5的比例混合均匀后，压制成d 20 mm×20 mm的料坯，取1 kg料坯置于图3所示的金属钼制坩埚内，配置钼套筒和金属接收器。通过真空机组将实验装置系统的压力降至0.1 Pa，然后升温至预设温度，保温1.5 h后随炉冷却至1000 K以下。再利用金属接收器上方的提升、旋转装置移开已冷凝有金属镱的接收器，并将另一个接收器配置在钼套筒上，在0.1 Pa的压力下升温至另一预设温度保温2 h后，然后冷却至室温，分别取出接收器、套筒和坩埚进行称量，并对套筒和接收器中的金属进行分析检测，考察还原反应温度对金属镱、金属铥的还原率、收率和稀土分离效果和非稀土杂质去除能力的影响。

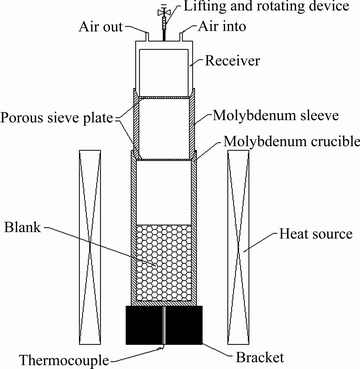

图3  实验装置示意图

Fig. 3  Schematic diagram of experimental device

还原率y与收率η的计算方法如下：

y=(m_r/m_t)×100%                             (4)

η=(m_j/m_t)×100%                             (5)

式中：m_r为接收器和套筒上沉积的金属质量；m_j为接收器内沉积的金属质量；m_t为按反应式计算的理论金属质量。

用TB2002型2000 g/0.01 g电子秤称量物料质量，用双铂铑热电偶测量还原反应的温度，使用复合真空计测定系统压力，用ICP-AES法测定稀土杂质，用光谱法测定非稀土杂质，稀土总量采用化学容量法，实验数据均取双样分析结果的平均值。

3  结果与讨论

3.1  还原反应温度对氧化物还原率的影响

图4所示为铥-镱-镥富集物与金属镧屑摩尔比为1:2.5、系统压力为0.1 Pa、金属镱和金属铥还原保温时间分别为1.5 h和2 h的情况下氧化镱和氧化铥的还原率y与温度T的关系。

图4  还原率y与温度T的关系

Fig. 4  Relationship between reduction rate y and temperature T

由图4可知，不论氧化镱还是氧化铥，其还原率都随温度升高而增加。1100 K时，氧化镱的还原率为15.4%；1500 K时，氧化镱还原率为91.2%；1600 K时，氧化镱还原率为92.1%；当温度超过1500 K时，氧化镱的还原率增幅不大。1500 K时，氧化铥的还原率仅为3.2%；1900 K时，氧化铥还原率达到85.0%；2000 K时，氧化铥还原率为85.6%，只比1900 K时的还原率增加了0.6%。金属镧还原氧化镱的初始温度比还原氧化铥的初始温度低，而且氧化铥的最终还原率比氧化镱的还原率低。这是由于温度对还原率的影响主要包括热力学和动力学两方面。就热力学而言，因为反应(1)、(2)为吸热反应，升高温度将使反应的标准平衡常数增大，有利于还原反应进行，增大还原反应的限度，从而提高了还原率。就动力学而言，由Arrhenius公式可知，升高温度能显著加快还原反应的速率，提高还原率。但是在还原反应后期由于产物层La₂O₃增多，液态金属镧向铥-镱-镥富集物表面扩散的时间延长，使得受扩散控制的还原反应速率下降^[20]，导致氧化镱和氧化铥的还原率增幅较小。另一方面，当反应温度过高时，金属镧、富集物和已生成的氧化镧会形成固-液烧结相，从而使料坯的孔隙度下降，导致金属镧、金属镱和金属铥的扩散阻力增大，阻碍了还原反应的有效进行，使得还原率增幅减小。

对比图4中氧化镱和氧化铥的还原率还可知，1500 K时氧化镱与氧化铥的还原率之比为91.2:3.2， 1600 K时氧化镱与氧化铥的还原率之比为92.1:34.5，说明金属镱和铥在1500 K时比1600 K时易于被还原分离，也就是说低温易于还原分离，高温不利于还原分离。这是由于1500 K时金属铥仍为固态，金属铥从反应界面穿过产物层向表面扩散-迁移的时间长、速度慢，限制了金属镧还原氧化铥反应的速率，但1600 K时由于升高温度可加快这一扩散、迁移进程，使得反应速率和还原率有所增加，其结果表现为1600 K时氧化镱与氧化铥的还原率之比较1500 K时高，造成金属镱和金属铥的分离效果变差，因此，控制合理的还原反应温度，可有效提高金属的分离程度。

3.2  还原反应温度对金属收率的影响

图5所示为铥-镱-镥富集物与金属镧屑摩尔比为1:2.5、系统压力为0.1 Pa、金属镱和金属铥还原保温时间分别为1.5 h和2 h的情况下金属镱和金属铥的收率η与温度T的关系。

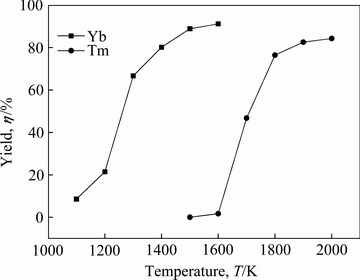

图5  金属收率η与T温度的关系

Fig. 5  Relationship between yield η and temperature T

由图5可知，在不同的温度范围内，金属镱和金属铥的收率都随温度升高而增加。金属镱的收率在1100 K时为8.6%，在1500 K时达到88.9%，在1600 K时为91.2%，在1500 K以上收率增加缓慢。与文献[1, 4-6]所得结果相比，金属镱的收率提高了1.2%~ 6.2%。温度对金属铥收率的影响基本与对金属镱的影响趋势一致，只是反应温度需更高一些，1600 K时，金属铥的收率仅为1.7%；1900 K时，收率达到82.6%；2000 K时，收率为84.3%。产生这些现象的主要原因就是温度升高不仅促进了还原反应的反应性，也加快了反应的速率，这与温度对还原率的影响规律和机制基本一致。此外，对比图4、5可知，1600 K时，金属铥的收率比还原率低很多(约32.8%)，而且金属铥的最高收率比金属镱的最高收率低近7%。前者主要是由于在此还原温度下，钼套筒的温度低于金属铥的熔点，还原蒸发出来的金属铥蒸汽优先冷凝沉积在套筒上而未能进入接收器内所致。后者是由于随着还原反应时间的延长，金属镧在还原氧化镱和氧化铥过程中形成了大量La₂O₃层，阻碍了金属镧向内扩散和金属铥向外扩的速率，从而使氧化铥的还原反应速率下降，导致金属铥的收率偏低。当然过高的还原反应温度，也加速了金属镧、富集物和已生成的氧化镧之间的烧结，致使料坯的孔隙度下降，进一步恶化了金属镧和金属铥的扩散能力，阻碍了还原反应的有效进行，使得金属铥的收率下降。

另外，对比图4、5还可知，随着还原反应温度的升高，金属镱和铥的收率越来越接近其还原率，这是因为随着还原反应温度的升高，套筒的温度也在逐渐升高，那些在反应前期沉积在套筒上的金属镱、铥不断地进行二次挥发、蒸馏，最终沉积在金属接受器内，从而提高了金属镱、铥的收率。

3.3  金属镱、铥中稀土分离效果分析

为了评价由铥-镱-镥富集物制备金属镱和金属铥的稀土分离效果，需要分析对比铥-镱-镥富集物中稀土配分和金属镱、金属铥中稀土杂质的含量，表5为1600 K和2000 K下所制备的金属镱、金属铥产品的成分分析结果。

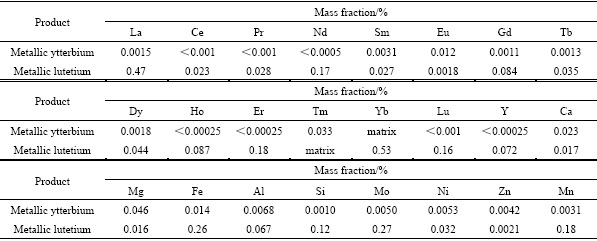

表5  金属镱、金属铥的化学成分

Table 5  Chemical composition of metallic ytterbium and lutetium

比较表3、5可知，1) 选择还原法可有效地将镱与其它稀土分离，金属镱中稀土杂质含量明显低于铥-镱-镥富集物中稀土配分，金属镱中稀土杂质总量比富集物下降了99.84%，金属镱的相对纯度(Yb/∑RE)达到99.94%，较文献[1, 4]报道的结果提高了0.94%。由热力学数据^[16]计算可知，在压力为0.1 Pa、温度为1600 K时，金属镧不能与CeO₂、Gd₂O₃、Tb₄O₇、Lu₂O₃发生还原反应，且这些氧化物的蒸气压很低，不太可能挥发沉积在接收器中，因此，金属镱中的Ce、Gd、Tb、Lu含量较低；而富集物中其它稀土氧化物在上述条件下可以被金属镧还原为稀土金属，但其还原反应性较Yb₂O₃弱，通常在反应后期才能进行，且蒸气压比金属镱低，熔点比金属镱高(金属铕与镱相近)，其蒸气在未上升到金属接收器前就先沉积在钼套筒内，因此，这一部分稀土杂质在金属镱中的含量也较低。2)金属铥中除镧以外的稀土杂质含量也都低于铥-镱-镥富集物中稀土配分一个数量级，金属铥中稀土杂质总量比富集物下降了97.88%，金属铥的相对纯度(Tm/∑RE)达到98.10%。同样，由热力学数据^[16]计算可知，在压力为0.1 Pa、温度为2000 K时，富集物中所有稀土氧化物都可以还原为稀土金属，但这些稀土金属能否沉积在接收器中，取决于金属的蒸气压、熔点、接收器温度和套筒温度高低(或装置的温度梯度)。对于蒸气压比金属铥高、熔点比金属铥低很多的一些稀土金属，由于在接收器中不能冷凝下来，而是通过装置的缝隙溢出接收器，熔点高的沉积在套筒上，只有熔点与金属铥相近的稀土金属才能进入接收器中，而金属镧偏高主要是由于长时间的蒸馏富集在接收器中形成的。当然，由于稀土金属之间的物理化学性质非常相似，在还原-蒸馏过程中，部分稀土杂质可能会与金属铥形成金属间化合物或出现互溶现象^[21]，造成杂质的蒸气压下降，挥发程度降低，从而促进了与基体金属铥的分离和纯化。3) 铥、镱、镥之间获得了较好的分离。这是因为还原反应(1)、(2)、(3)的开始反应温度不同，金属铥、镱、镥的蒸气压和熔点不同，加之实验装置的温度梯度合理可控，有利于使金属接收器的温度控制在易于冷凝金属镱和铥的范围内。这也说明，只要富集物中各氧化物之间的还原反应性、金属蒸气压、熔点等物理化学性质存在较大的差异，通过设计合理的、具有较大温度梯度的反应装置就可进行有效地分离富集物中的铥、镱、镥。

3.4  金属镱、铥中非稀土杂质去除效果分析

进一步分析表5数据可得，金属镱产品中9个非稀土杂质总量为0.11%，24个杂质元素的总量为0.17%，金属镱纯度达到99.83%；金属铥产品中9个非稀土杂质总量为0.96%，24个杂质总量为2.88%，金属铥纯度达到97.12%，非稀土杂质得到了有效去除。与文献[1, 4]报道的结果相比，不仅考察的杂质元素从12个增加到24个，而且金属的纯度也提高了1.83%。非稀土杂质在金属镱、铥中的分离沉积规律与稀土杂质的行为有相似之处，在金属镱或铥的还原温度下，其蒸气压比金属镱或铥高且熔点高的杂质将沉积在接收器下方的套筒内，蒸气压比金属镱或铥高且熔点低的杂质将通过装置的缝隙挥发至接收器外面，只有蒸气压和熔点与金属镱或铥相近的杂质将沉积在接收器内，那些在该温度下不能被还原为金属的非稀土杂质不会进入金属镱或铥中而留在坩埚内。实际上，非稀土杂质在金属中的含量与其在原料和金属镧中的多少有关，也与其还原反应性、蒸气压，熔点、装置的结构、还原温度、冷凝区域温度有关，还与还原反应过程中这些非稀土杂质的演变行为有关。综上所述，由铥-镱-镥富集物还原制备金属镱时温度应适度的低些，制备金属铥时温度应适度的高些，这样有利于分离和纯化金属镱和铥。

4  结论

1) 采用选择性还原铥-镱-镥富集物可同时制得纯度为99.83%的金属镱和97.12%的金属铥。

2) 选择性还原铥-镱-镥富集物对金属镱、铥中的稀土分离效果显著，对非稀土杂质去除也较有效。

3) 在不影响还原反应性和金属收率的情况下，采用选择性还原法制备金属镱时温度应尽量低些，制备金属铥时温度应适当的高些，以利于金属中杂质元素的分离和去除。
