文章编号:1004-0609(2008)S1-0316-05
原位聚合法制备锂离子电池负极材料Li4Ti5O12-PAn及其电化学性质
何则强1, 2,熊利芝1, 2,吴显明2,陈 上2,刘文萍2,黄可龙1
(1. 中南大学 化学化工学院,长沙 410083;
2. 吉首大学 化学化工学院,吉首 416000)
摘 要:以醋酸锂和钛酸四丁酯为原料,以乙醇为溶剂,采用溶胶-凝胶法制备Li4Ti5O12;以苯胺、过硫酸铵为原料,以盐酸为溶剂,采用原位聚合法合成Li4Ti5O12-聚苯胺复合材料。采用X射线衍射、红外光谱和电化学测试等对复合材料进行了表征。结果表明,聚苯胺的加入明显提高了Li4Ti5O12的电子导电性能,Li4Ti5O12-PAn复合材料具有比Li4Ti5O12更好的高倍率性能和循环稳定性。0.1C和2.0C放电时Li4Ti5O12-PAn的放电容量分别达到了191.3和148.9 mA?h/g,经80次循环后二者平均每次循环容量衰减率分别为0.13%和0.61%。
关键词:原位聚合合成法;Li4Ti5O12;聚苯胺;锂离子电池
中图分类号:TM 912.9 文献标识码:A
In-situ polymerization method preparation and electrochemical properties of Li4Ti5O12-polyaniline anode material for lithium ion batteries
HE Ze-qiang1, 2, XIONG Li-zhi1, 2, WU Xian-ming2, CHEN Shang2, LIU Wen-ping2, HUANG Ke-long1
(1. School of Chemistry and Chemical Engineering, Central South University, Changsha 410083, China;
2. College of Chemistry and Chemical Engineering, Jishou University, Jishou 416000, China)
Abstract: Li4Ti5O12 powders were prepared by sol-gel method using tetrabutyl titanate, lithium acetate and absolute alcohol as starting materials. Li4Ti5O12-polyaniline (Li4Ti5O12-PAn) composite was prepared by in situ polymerization method using aniline, ammonium persulfate and hydrochloricarried as starting materials. Li4Ti5O12-PAn composite was characterized by XRD, IR combined with electrochemical tests. The results show that the electrical conductivity is enhanced obviously due to the introduction of PAn to Li4Ti5O12. Li4Ti5O12-PAn composite exhibits greater high rate capability and cyclability than Li4Ti5O12. The composite can deliver a specific capacity of 191.3 and 148.9 mA?h/g, only 0.13% and 0.61% of the capacity are lost after discharging for 80 times at 0.1C and 2.0C, respectively.
Key words: in-situ polymerization method; Li4Ti5O12; polyaniline; lithium ion batteries
由于具有优良的结构稳定性[1-2]和安全性能,Li4Ti5O12被认为是一种高功率锂离子电池和非对称混合电池的良好负极材料。但是,由于Li4Ti5O12锂离子导电性和电子导电性很低,导致其电流倍率性能差[3-4]。为了克服这一缺陷,人们采用许多方法,包括溶胶-凝胶法、掺杂和采用纳米技术等以提高其倍率性能[1-2, 5]。研究表明,加入Ag作为电子导电剂可以有效地改善高倍率性能[6]。然而,用Ag作为添加剂价格较贵,能否找到新的廉价的导电添加剂是决定Li4Ti5O12能否得到广泛应用的关键因素之一。碳是一种很好的导电材料,如果将碳材料掺杂到Li4Ti5O12中,碳材料的导电性可以在一定程度上弥补Li4Ti5O12电子导电性差的缺陷,改善其性能。GUERFI等[7]研究了碳黑、高比表面碳、石墨以及聚合物热解碳等对Li4Ti5O12结构、形貌和电化学性能的影响,认为通过选择不同的碳材料作为添加剂,可以制备出性能优良的Li4Ti5O12材料。何则强等[8]采用简单的碳复合法在Li4Ti5O12表面包覆一层碳材料以提高其倍率性能。
最近,导电聚合物被用来作为锂离子电池正、负极材料的添加剂以改善其电化学性能[9-10]。导电聚合物复合材料具有良好的充放电性能,表明导电聚合物可以作为电极颗粒之间的网络结构以保证其电接触。何则强等[11]曾通过微乳液聚合法合成SnO2-聚苯胺复合材料,发现复合材料中的聚苯胺是无定形的,聚苯胺在反应过程中沉积在SnO2颗粒上形成SnO2被聚苯胺包裹的复合材料, 有效地保证了电极过程中Sn颗粒之间的电接触,改善了纳米SnO2的循环性能。但对于Li4Ti5O12-聚苯胺复合材料的研究还未见文献报道。本文作者采用溶胶-凝胶法合成 Li4Ti5O12,用原位聚合法合成Li4Ti5O12-聚苯胺复合材料,研究其电化学性能。
1 实验
将6.151 g CH3COOLi?2H2O溶于无水乙醇中,然后缓慢地向其中加入10 mL钛酸四丁酯(溶液中Li和Ti的物质的量比为4?5),并通过磁力搅拌器搅拌30 min,得到Li4Ti5O12前驱体溶液。然后向此溶液中加入几滴去离子水并放在干燥箱中100 ℃保持4 h,得到白色或淡黄色的前驱体干凝胶,将此干凝胶在马弗炉中800 ℃热处理20 h,充分研磨得到Li4Ti5O12粉末。
分别将0.01 mol苯胺和0.01 mol过硫酸铵溶液溶于25 mL浓度为1 mol/L的盐酸中,然后将过硫酸铵的盐酸溶液全部倒至苯胺的盐酸溶液中,并开始记时。两者混合3 min后,按照w(聚苯胺)?w(Li4Ti5O12)=1?19将Li4Ti5O12粉末加入到反应体系中,在30 ℃下反应18 h。
反应结束后,产物经过过滤收集,滤饼先用0.2 mol/L盐酸溶液淋洗至无色,然后用50 mL丙酮淋洗,最后用0.2 mol/L盐酸溶液淋洗;接着用含有0.01 mol苯胺的1 mol/L盐酸溶液50 mL静止浸泡处理1.5 h后,过滤。用苯胺盐酸溶液处理过的滤饼再经过0.2 mol/L的盐酸溶液、丙酮淋洗,反复3次。在60 ℃的真空干燥箱中干燥至恒重,得到Li4Ti5O12-聚苯胺复合材料。
采用日本Rigaku型X射线粉末衍射仪对样品进行物相分析(Cu Kα辐射,40 kV,100 mA,步宽0.02?,扫描速度0.5 (?)/min,扫描范围(2θ)为10?~90?)。采用美国Nicolet公司的傅立叶变换红外谱仪对样品进行红外光谱研究(波长:4 000~400 cm-1;分辨率:0.3 cm-1)。
将80%的样品、10%的乙炔黑和10%的聚偏氟乙烯(PVDF)溶解在溶剂N-甲基吡咯烷酮(NMP)中形成浆料。将浆料均匀涂在铜箔上,涂层的厚度约为100 μm。将涂好的电极片裁剪成面积为1 cm2的工作电极,在60 ℃下真空干燥12 h备用。测试电池采用常规的扣式电池,以金属锂箔为对电极,1.0 mol/L LiPF6的EC-DMC(体积比为1?1)溶液为电解液,在充满氩气的手套箱中装配而成。所有的电化学测试在电化学综合测试系统上完成。
2 结果与讨论
2.1 Li4Ti5O12-PAn复合材料的表征
图1所示为PAn(a)、Li4Ti5O12-PAn(b)和Li4Ti5O12(c)的X射线衍射图。图1(a)的X射线衍射峰主要在2θ=10?~30?,表明合成产物为聚苯胺,属假正交晶系晶胞结构,在这种晶胞单元中聚合物单链和氯阴离子按非常紧密的方式堆砌[12]。图1(b)所示为是经800 ℃热处理溶胶-凝胶法合成的Li4Ti5O12 粉末X射线衍 射谱。图1中所有衍射峰都能与标准卡片(卡片号:490207)很好地吻合,表明合成产物是尖晶石型结构的Li4Ti5O12。产物为面心立方结构(空间群Fd3M),其晶格参数a为8.36×10-10 m,在此结构中锂离子位于四面体8a位置,四价钛离子和其余锂离子则分布在八面体的16d位置(Li?Ti的原子数比为4?5),而氧原子位于32e位置[13-14]。从图1(c)中未发现Li4Ti5O12-PAn 在2θ=10?~30?有聚苯胺的衍射峰,表明复合材料中的聚苯胺组分以非晶态的形式存在,Li4Ti5O12的存在对聚苯胺的X射线衍射谱产生了明显影响。这种现象产生的原因可能是聚苯胺在Li4Ti5O12颗粒表面的沉积阻碍了聚苯胺结晶的形成,这与FUSALLBA等[15]报道的聚苯胺/三硫化钼复合材料中三硫化钼使聚苯胺的结晶度下降的现象类似。
图1 PAn(a)、Li4Ti5O12(b)和Li4Ti5O12-PAn(c)的X射线衍射谱
Fig.1 XRD patterns of PAn(a), Li4Ti5O12(b) and Li4Ti5O12- PAn(c)
图2所示为PAn(a)、Li4Ti5O12(b)和Li4Ti5O12- PAn(c)的红外光谱。从图2中曲线(a)可以看出,PAn在819、1 131、1 299和3 454 cm-1等处出现较强的吸收峰[16]。它们分别对应于二取代苯的C—H面外弯曲振动、N=Ar=N的模式振动、C—N伸缩振动和N—H的伸缩振动;在1 497、1 581 cm-1处出现的2个较强的吸收缝为N—Ar—N环的骨架振动和N=Ar=N骨架振动。图2中曲线(b)上,在676.8 cm-1和457.0 cm-1处分别出现了Li4Ti5O12的Ti—O的对称和反对称伸缩振动吸收峰[17]。图2中曲线(c)上除存在聚苯胺的特征吸收外,还在676.8 cm-1和457.0 cm-1处出现了Li4Ti5O12的Ti—O的伸缩振动吸收,表明复合材料具有Li4Ti5O12和PAn的共同特征,是两者的复合体。
图2 PAn(a)、Li4Ti5O12(b)和Li4Ti5O12-PAn(c)的红外光谱
Fig.2 IR spectra of of PAn(a), Li4Ti5O12(b) and Li4Ti5O12- PAn(c)
2.2 Li4Ti5O12-PAn复合材料的电化学性能
图3所示为不同电流倍率下Li4Ti5O12-PAn电极的首次放电曲线。从图3可以看到,随着电流倍率的增大,有3个方面的影响:1) 电池电压显著降低,从0.1C时的1.60 V降低到2.0C时的1.35 V;2) 复合材料的放电容量不断降低,从0.1C时的191.3 mA?h/g降低到2.0C时的148.9 mA?h/g;3) 在0.6~0.7 V之间出现的电压平台越来越明显,该电压平台所对应的放电容量越来越多,这与文献报道的Li4Ti5O12/Ag复合材料的放电曲线相似[18-19]。
图3 不同电流倍率下Li4Ti5O12-PAn电极的首次放电曲线
Fig.3 The first discharge curves of Li4Ti5O12-PAn and Li4Ti5O12 at various current rates (2.5-0.5V; 1C=175 mA/g)
不同电流倍率下Li4Ti5O12-PAn电极的放电容量随循环次数的变化曲线示于图4。从图4可以看到,随着电流倍率的增大,Li4Ti5O12-PAn的放电容量逐渐降低,80次循环后,0.1C放电时放电容量从191.3 mA?h/g下降到172.0 mA?h/g,平均每次循环的容量损失为0.13%;2.0C时放电时放电容量从148.9 mA?h/g下降到76.2 mA?h/g,平均每次循环的容量损失为0.61%。这是因为低电流倍率时,电池极化较小,容量衰减小,所以Li4Ti5O12-PAn循环性能较好。
图4 不同电流倍率下Li4Ti5O12-PAn电极的循环性能曲线
Fig.4 Cyclability of Li4Ti5O12-PAn at various current rates (2.5-0.5 V; 1C=175 mA/g)
表1所列为Li4Ti5O12-PAn 复合材料和Li4Ti5O12负极材料循环性能的比较。从表1可以很明显地看到,Li4Ti5O12-PAn复合材料的可逆比容量略低于Li4Ti5O12的可逆比容量,这是由于复合材料中加入聚苯胺后,活性物质的相对含量减少了的缘故。随着放电倍率的增大,由于极化作用增大,2种材料的容量都在降低。从10次循环后的容量损失来看,Li4Ti5O12-PAn复合材料在不同倍率下放电时平均每次循环的容量损失明显低于Li4Ti5O12,如2.0C放电时10次循环后Li4Ti5O12负极的可逆容量为125.9 mA?h/g,平均每次的容量损失为1.57%;而相同条件下,Li4Ti5O12-PAn复合材料的可逆容量达到131.6 mA?h/g,平均每次的容量损失只有1.16%。由于Li4Ti5O12导电性能较差,加入导电的聚苯胺后,增强了锂离子在电极表面的嵌入反 应,减少了电池的极化作用,因此,Li4Ti5O12-PAn复合材料的循环性能明显优于Li4Ti5O12的循环性能。这个结果与文献报道的Li4Ti5O12/Ag复合材料的性能相似[20]。

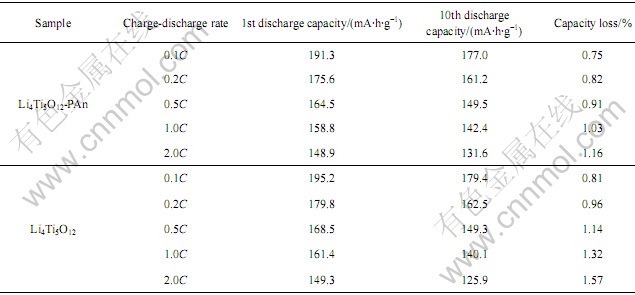

表1 Li4Ti5O12-PAn 复合材料和Li4Ti5O12负极材料循环性能的比较
Table 1 Comparison of cycling performance for Li4Ti5O12-PAn and Li4Ti5O12 anode materials
3 结论
1) 采用原位聚合法合成Li4Ti5O12-聚苯胺复合材料。在复合材料中,聚苯胺组分以非晶态的形式包覆在Li4Ti5O12的表面。
2) 由于聚苯胺的加入明显提高了Li4Ti5O12的电子导电性能,增强了锂离子在电极表面的嵌入反应,减少了电池的极化作用,Li4Ti5O12-PAn复合材料具有比Li4Ti5O12更好的高倍率性能和循环稳定性。
