N235萃取Pt体系产生第三相的影响因素

刘月英，陈  景，谢琦莹

(云南大学 化学科学与工程学院，昆明 650091)

摘  要：通过测定叔胺(N₂₃₅)萃取Pt体系中HCl及H₂PtCl₆在两相中的分配，测定第三相的电导率、体积和水分含量，研究第三相的形成以及各因素对萃取Pt的影响。结果表明：无论在有机相中有无改性剂TBP存在时，无论c(HCl)_init高或低，叔胺萃取H₂PtCl₆的萃取率均较高，且一级萃取率大于99%；稀释剂的种类影响第三相的体积、电导率和水含量，但不影响对Pt的萃取率；以C₁₂H₂₆为稀释剂逐级萃取Pt时，有机相中Pt的浓度大于     13.21 g/L时，即出现第三相；以磺化煤油为稀释剂时，有机相中Pt浓度可以高达23.72 g/L，但不出现第三相。

关键词：铂；溶剂萃取；叔胺；第三相

中图分类号：O 643.12　　     文献标识码：A

Effect factors of third phase produced by N235 extracting Pt system

LIU Yue-ying, CHEN Jing, XIE Qi-ying

(School of Chemical Science and Technology, Yunnan University, Kunming 650091, China)

Abstract: The formation of the third phase and the influence of different effect factors on Pt extraction in the N₂₃₅/HCl/Pt solvent extraction system were investigated by determining the distribution of HCl and H₂PtCl₆ in organic and aqueous phase, as well as determining the conductivity, volume and water content of the third phase. The results show that H₂PtCl₆ can be extracted efficiently by tertiary amine N₂₃₅ no matter under the condition of with or without modifier TBP in the organic phase at high or low initial HCl concentration. And the first step extraction rate is more than 99%. The variety of diluent affects the volume, conductivity and water content of the third phase. However, it has no effect on the Pt extraction rate. In addition, in a gradual step extracting Pt system using C₁₂H₂₆ as the diluent, the Pt concentration in organic phase can reach more than 13.21 g/L without the formation of the third phase. While using sulfonated kerosene as the diluent, the Pt concentration in organic phase can reach more than 23.72 g/L without the formation of the third phase.

Key words: platinum; solvent extraction; tertiary amine; third phase

用胺类萃取剂从盐酸介质中萃取Pt(Ⅳ)在20世纪60年代后已有过广泛的研究^[1]。用三辛胺(TOA)萃取Pt早已在工业生产中应用^[2]，用三烷基胺N₂₃₅萃取Pt也进行过工业试验^[3?4]。

由于叔胺萃取时容易出现第三相，通常在有机相中都需加入一种醇或TBP作改性剂。但文献[5?8]报道的研究工作几乎都是在避开第三相的条件下进行的，因此，对产生第三相的影响因素，如稀释剂种类、改性剂用量和盐酸浓度变化等，特别是用改性剂消除第三相的原因及第三相的组成结构与性质认识还不够深入。

近年来，对于三相萃取体系的研究已经成为新的热点课题之一^[9?11]。FU等^[12]报道了三辛胺?正庚烷? HCl-H₂O体系中形成第三相的行为，通过透射电镜观察，表明第三相的微观结构均为层状，未发现球状或其他几何形状的聚集体。朱屯^[13]认为酸化的胺在稀释剂中互相形成氢键N≡N—H⁺…X^?，发生聚合，如   叔胺生成聚合物(R₃NH⁺X^?)_n, 从而影响它们的萃取能力。谢琦莹等^[14]研究了N₂₃₅萃取HCl时第三相的形成及改性剂消除第三相的作用机理，根据测定第三相的电导率变化，认为第三相不是聚合物，而是一种离子液体；改性剂TBP可以与质子化的叔胺R₃NH⁺形成两端均带疏水性的大体积阳离子R₃NH⁺O=P(OC₄H₉)₃，从而使这种离子液体能溶于脂肪烃稀释剂。

鉴于目前对第三相组成结构认识观点分歧颇大，本文作者研究了R₃N-HCl-H₂PtCl₆-稀释剂?改性剂这一复杂体系。通过测定变动组分时第三相的电导率、体积和水分含量，进一步了解第三相的形成及消除机理以及各组分对萃取Pt的影响，期望对生产实践有一定的指导作用。

1  实验

1.1  试剂与仪器

主要试剂如下：三烷基叔胺(N₂₃₅)，工业级，烷基均为直链C_nH_2n+1(n=8, 10)，平均相对分子质量387，密度0.815 3 g/cm³(25 ℃)，上海有机化学研究所生产；磷酸三丁酯(TBP)，分析纯，天津试剂一厂生产；正十二烷(C₁₂H₂₆)，工业级；盐酸，分析纯；磺化煤油，实验室自己制备。

主要设备如下：722型-紫外分光光度计；电导率仪(DDS-307)，上海雷磁厂生产；台式800型离心机；787型卡氏水分测定仪(Metrohm 787 KF Titrino)，采用容量法测定。

1.2  试液的配制

有机相组成如下：1) 取20%(体积分数)N₂₃₅用正十二烷或磺化煤油作为稀释剂；2) 取20%(体积分数)N₂₃₅用正十二烷或磺化煤油作为稀释剂，再加入30%(体积分数)TBP作为改性剂。本研究中萃取剂在有机相中的浓度皆为体积分数。

1.3  实验及分析方法

分别取10 mL H₂PtCl₆储备液于6只小烧杯中，在低温电炉上浓缩近干，用20 mL各种预定酸度的HCl溶液溶解并转入分液漏斗中，然后再加入20 mL有机相(A/O=1)，混合振荡10 min，静置分层直至界面清晰，如果出现乳化或三相，可将分液漏斗放在25 ℃的恒温箱中静置24 h。若两相仍存在乳化，则将其转移到离心管中，在1 000或2 000 r/min时进行离心分离，直到两相均透明清亮为止。分相后萃残液取出2 mL利用分光光度法测定Pt浓度和萃取率，其余用NaOH标准溶液滴定HCl浓度和萃取率，清亮的有机相和第三相用电导率仪测定电导率。第三相和上层清亮有机相用卡尔·费休法进行水分测定。

在本研究中，待萃液盐酸浓度用c(HCl)_init表示；萃残液中铂的浓度用c(Pt)_W表示；有机相中盐酸浓度用c(HCl)_O表示；铂浓度用c(Pt)_O表示；有机相电导率用γ_O表示；第三相体积用V₃表示。

2  结果与讨论

2.1  水相盐酸浓度对萃取HCl及H₂PtCl₆ 的影响

2.1.1  无改性剂TBP存在时的萃取

固定有机相组成为20%N₂₃₅-C₁₂H₂₆及水相中Pt浓度为4.84 mmol/L，改变盐酸起始浓度c(HCl)_init(以下简称水相盐酸浓度)的萃取结果如表1所列。

表1  无改性剂存在时萃取HCl及Pt的结果

Table 1  Results of HCl and Pt extraction without modifier

从表1数据可看出：1) 有机相中无改性剂时，水相盐酸浓度从0.993 mol/L至7.945 mol/L范围的全部萃取实验均出现第三相；2) 随着水相盐酸浓度的升高，有机相中的HCl浓度也逐渐增加，但由于前者的增幅远大于后者，因此，盐酸的萃取率(E(HCl))则不断下降；3) 水相酸度的变化不影响Pt的高萃取率(E(Pt))，表明配阴离子PtCl₆^2?的亲水性和水化能远小于Cl^?的，保证了PtCl₆^2?将优先萃入有机相；4) 从有机相上层的电导率为零及第三相出现PtCl₆^2?的桔黄色这些现象，可以推断萃入有机相的HCl和H₂PtCl₆将全部富集在第三相中；5) 第三相的电导率不受水相酸度的影响，但第三相的体积随水相酸度的增加而减小，第三相的水含量却逐渐增多；6) 第三相中盐酸物质的量n(HCl)_O与N₂₃₅物质的量n(N₂₃₅)_O的比值Z(其中：)不断增大，表明第三相的组成结构相当复杂。当c(HCl)_init=  7.945 mol/L时，Z值已大于2，即HCl分子数为N₂₃₅分子数的2倍以上，这种现象，只在研究HNO₃体系的文献[15]中报道过，对HCl体系的研究尚未见报道。

2.1.2  加改性剂TBP后的萃取结果

固定有机相组成为20% N₂₃₅-30% TBP-C₁₂H₂₆，固定水相中Pt的浓度为4.84 mmol/L，与表1对应变动水相HCl浓度，所得的c(HCl)_O、E(HCl)、c(Pt)_O、E(Pt)等试验数值与表1几乎完全一致，差别仅在于c(HCl)_init从0.993~5.078 mol/L(No.1~No.5)的5份实验均不出现第三相。c(HCl)_init从6.051~7.945 mol/L (No.6~No.8)的3份实验中有机相仍然出现分层，上层和第三相的体积、电导率γ和水含量均呈规律性变化，结果列于表2。

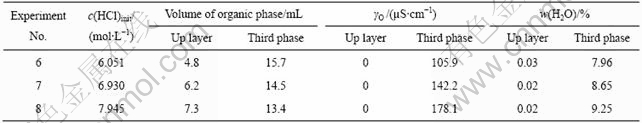

表2  添加改性剂后高酸度时萃取HCl及Pt的结果

Table 2  Results of HCl and Pt extraction in high acidity with modifier

 Serial No. of Table 2 corresponds to Table 1.

从表2数据看出：1) 随着水相酸度的升高，再次出现的第三相体积逐渐缩小，电导率大幅度升高(比表1约高3~5倍)，水分含量也随之增高；2) 第三相体积因组分中含TBP而显著大于表1中第三相的体积。同时从有机相上层体积数据分析，可推知此时的第三相中还含有一些稀释剂C₁₂H₂₆；3) 改性剂消除第三相的原因仍可解释为TBP的膦氧键与有机铵离子结合为可溶于C₁₂H₂₆的R₃NH⁺O=P(OC₄H₉)₃，Cl^?则以抗衡离子进入有机相中；4) 在高酸度下(c(HCl)_init≥6.051 mol/L)，由于有机相中c(HCl)_O增大，TBP数量不够，有机相再次分为两层。但此种解释已很难说明表1和2中各种数据的变化趋势。要弄清楚这些变化趋势尚需采用更有效的测试手段进行更深入的研究。

2.2  稀释剂种类对第三相体积、电导率和水分含量的影响

2.2.1  无改性剂时的影响

固定有机相中萃取剂N₂₃₅的量为20%(体积分数)，稀释剂为正十二烷或磺化煤油，变动水相起始酸度c(HCl)_init(具体数据与表1和2一致)，测定第三相的体积V₃，电导率γ_O及水分含量w(H₂O)，结果如图1所示。

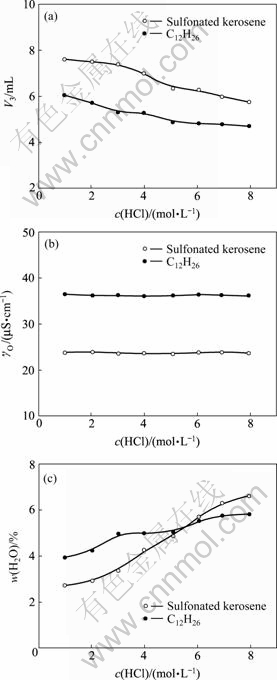

图1  稀释剂对第三相体积、电导率及水分含量的影响

Fig.1  Effect of diluent on volume(a), conductivity(b) and water content(c) of third phase

从图1看出：正十二烷为稀释剂时，其第三相的体积小于磺化煤油为稀释剂时第三相的体积，且都随c(HCl)_init的增高而缓慢变小；第三相的电导率都不随c(HCl)_init变化而变化，但稀释剂为C₁₂H₂₆时，第三相的γ_O值均高于磺化煤油为稀释剂时的γ_O值；第三相中水分含量均随c(HCl)_init的增高而增大，但磺化煤油为稀释剂时，水分含量变化幅度较大。

2.2.2  加改性剂后的影响

固定有机相的组成含20% N₂₃₅及30% TBP，改变稀释剂和变动c(HCl)_init的萃取结果表明：改性剂TBP可使两种稀释剂的萃取体系在c(HCl)_init不太高时不出现第三相。但C₁₂H₂₆作稀释剂时，c(HCl)_init≥6.051 mol/L；磺化煤油作稀释剂时，c(HCl)_init≥7.945 mol/L，两种体系仍然再次出现第三相。此外，有机相的电导率与无改性剂时不同，它随c(HCl)_init的增高而增高，在出现第三相时，这种含TBP的第三相的电导率则大幅度增高(见图2)。

图2  稀释剂及盐酸浓度对有机相或第三相电导率的影响

Fig.2  Effect of diluent and HCl concentration on conductivity of organic and third phase

2.3  稀释剂种类对有机相萃Pt容量的影响

取一份10 mL的有机相，其组成为20% N₂₃₅-20% TBP-60% 稀释剂，对若干份10 mL的水相进行逐级萃取。水相的c(HCl)_init均恒定为1 mol/L，Pt浓度均为0.995 g/L。第一份萃取完毕分层之后，测定有机相的电导率，再用此份有机相萃取第二份水相，依次类推。分析各级萃残液的c(HCl)及c(Pt)，差减法计算各级对HCl萃取率及其在有机相浓度的变化。

2.3.1盐酸萃取率及在有机相中浓度与萃取级数的关系

逐级萃取过程中HCl的萃取率及在有机相中的浓度变化与萃取级数的关系如图3所示。

图3  盐酸萃取率及在有机相中浓度与萃取级数的关系

Fig.3  Relationship among HCl extraction rate and its concentration in organic phase and extraction stage (Diluent is C₁₂H₂₆)

从图3看出，在稀释剂为C₁₂H₂₆的第一级萃取中，HCl的萃取率为33.4%，有机相中HCl浓度为0.334 mol/L。其后各级中，HCl的萃取率均低于零，约为?0.04%，即萃残液的HCl浓度略高于萃取前的HCl浓度。这种现象的产生是因为实验方法中是首先将H₂PtCl₆储备液在小烧杯中蒸发至近干，然后用10 mL 1.000 2 mol/L的盐酸标准液溶解作为待萃液，而在萃取反应中仅只是H₂PtCl₆中的配阴离子PtCl₆^2?进入有机相中，有机相中的两个Cl^?被交换入水相，因此，从萃残液滴定出的HCl浓度均略高于盐酸标准液的酸度。萃取反应式分别如下^[13]：

在上式中，物种上的横线表示在有机相中。在第一级萃取时，式(1)和(2)均同时进行，而在第二级及其后各级的萃取中只有式(3)在进行。这就是说第一级萃取后，有机相形成了一种具有微弱电导率的液态阴离子交换剂，其后发生的萃取反应是一种PtCl₆^2?配离子由于面电荷密度低而更容易进入有机相的阴离子交换反应。

2.3.2  不同稀释剂时Pt萃取率及其在有机相中浓度与萃取级数的关系

逐级萃取过程中，Pt萃取率及其在有机相中浓度与萃取级数的关系如图4所示。

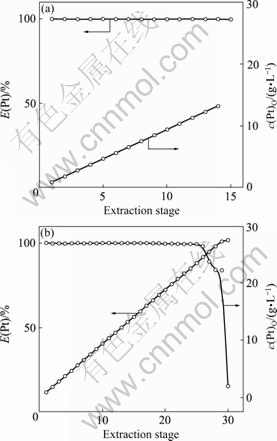

图4  Pt萃取率及在有机相中浓度与萃取级数关系

Fig.4  Relationship among Pt extraction rate and its concentration in organic phases and extraction stage: (a) C₁₂H₂₆; (b) Sulfonated kerosene

由图4可看出，对于正十二烷作稀释剂时，萃取进行到第15级时，有机相出现第三相。此前第14级的萃取有机相中Pt浓度达到13.209 g/L；磺化煤油作稀释剂时，萃取可进行到第29级均不出现第三相。在第25级时，Pt的萃取率仍保持大于99%，有机相中的Pt浓度达23.72 g/L，其后Pt萃取率迅速下降，第29级时Pt的萃取率仅为15.2%。

2.3.3 有机相电导率与萃取级数的关系

萃铂有机相的电导率与萃取级数关系如图5所示。由图5可看出，有机相的电导率随萃取级数的增加而逐渐降低，也就是说，随着有机相中PtCl₆^2?配离子浓度的升高，电导率降低。这种现象的产生是因为一个PtCl₆^2?配离子进入有机相要换下两个Cl^?，而PtCl₆^2?在有机相中比Cl^?的迁移速度更小所致。此外，图5还表明，以正十二烷为稀释剂的有机相的电导率低于磺化煤油作稀释剂的有机相的电导率，其原因可能是前者分子的碳链更长，黏度较高，阻碍了负载电荷离子的自由运动。

图5  有机相的电导率与萃取级数的关系

Fig.5  Relationship between conductivity of organic phase and extraction stage

3  结论

1) 用叔胺N₂₃₅从盐酸介质中萃取H₂PtCl₆时，若有机相中不含改性剂，则在c(HCl)_init为0.993~7.945 mol/L的实验范围内均出现第三相。随着第三相中HCl浓度的增高，第三相的体积不断减小，水含量逐渐增加，电导率则基本恒定，而其中物质量的比值Z＞2，这些现象表明第三相的组成结构很复杂，需要进一步深入研究。

2) 若在有机相中加入30% TBP后，c(HCl)_init≤5.078 mol/L的萃取实验均不出现第三相，但  c(HCl)_init≥6.051 mol/L的实验仍然出现第三相，这种第三相比与TBP时萃取体系出现的第三相相比，其体积、电导率和水分含量均增大。

3) 无论有机相中有无改性剂TBP，无论c(HCl)_init高或低，叔胺均能高效率萃取H₂PtCl₆，且一级萃取率大于99%。

4) 稀释剂的种类影响第三相的体积、电导率和水分含量，但不影响对Pt的萃取率。

5) 对于含改性剂的有机相，稀释剂的种类还显著影响Pt的萃取容量。以C₁₂H₂₆为稀释剂时，有机相中Pt浓度高于13.21 g/L时即出现第三相；以磺化煤油为稀释剂时，有机相中Pt浓度可以高达23.72 g/L，但不出现第三相。
