文章编号：1004-0609(2009)08-1511-06

EDTA络合法合成硫酸钡微粒

张  明，李新海，胡启阳，王志兴，郭华军，刘婉容

(中南大学 冶金科学与工程学院，长沙 410083)

摘  要：采用EDTA 络合法在室温下合成了硫酸钡微粒。采用X射线衍射(XRD)、傅里叶红外光谱(FTIR)以及扫描电子显微镜(SEM)研究了该硫酸钡微粒的结构和形貌。研究反应条件对硫酸钡颗粒形貌的影响，计算不同pH 值下Ba-EDTA 络合物的条件稳定常数。结果表明：EDTA 能有效控制硫酸钡颗粒的大小和形貌；在各种反应条件中，pH值对产物形貌的影响最大，pH值为9~10时，得到的硫酸钡颗粒呈球形且分散性好；SO₄^2?的加入速度对BaSO₄颗粒的形貌影响不大，这是由于Ba-EDTA络合物控制了Ba²⁺的释放速度。FTIR结果显示，制备的BaSO₄颗粒表面吸附有EDTA的官能团。

关键词：EDTA；硫酸钡；络合反应

中图分类号：TQ 132.3       文献标识码： A

Synthesis of barium sulfate particles by complexation method in presence of EDTA

ZHANG Ming, LI Xin-hai, HU Qi-yang, WANG Zhi-xing, GUO Hua-jun, LIU Wan-rong

(School of Metallurgical Science and Engineering, Central South University, Changsha 410083, China)

Abstract: Barium sulfate particles were synthesized in the presence of EDTA at room temperature. X-ray diffractometry (XRD), Fourier transform infrared resonance(FTIR) and scanning electron microscopy (SEM) were used to characterize the structure and morphology of BaSO₄ particles. The effect of the preparation parameters on the particles size distribution and morphology were investigated. The complexation stability constant of Ba-EDTA at different pH values was calculated. The results show that the size and morphology of BaSO₄ particles can be effectively controlled by additing EDTA in the precipitation process. Among all the operation conditions, the pH value has significant effect on the particle size. The obtained barium sulfate particles are spherical and well dispersed at pH=9?10. The feeding rate of SO₄^2? has less effect on the morphology of BaSO₄, the reason is that Ba-EDTA complex controls effectively the reactivty of Ba²⁺ in the solution. The FTIR result dacates that the surface of the prepared BaSO₄ absorbs the functional group of EDTA.

Key words: EDTA; barium sulfate; complexation reaction

随着新功能器件的开发利用和材料行业的蓬勃发展，硫酸钡作为众多行业的重要原料，其应用领域日益扩大，对其质量要求也明显提高^[1?4]。在医药领域，X射线双重造影技术的发展需要具备高含量、低粘度、粒子细、抗干扰等性能的硫酸钡^[1]。在颜料、造纸和橡胶等领域，也要求细微均匀的硫酸钡作为辅助剂或添加剂。近几年来，许多研究者探索新的合成方法以获得合适粒度和形貌的硫酸钡颗粒^[5?12]。王敏等^[5]等用油包水型微乳液法制备了纳米级硫酸钡颗粒，并研究了表面活性剂对颗粒的影响，得到的最佳工艺条件为：55 mL环己烷、30 mL聚乙二醇辛基苯基醚、15 mL正己醇和10 mL氯化钡混和溶液。JIA等^[6]在薄膜反应器中合成纳米硫酸钡。在反应过程中，Na₂SO₄溶液经过超滤膜逐渐渗透进入BaCl₂溶液中，有效控制溶液过饱和度，从而得到细小均匀的BaSO₄颗粒。ZHAO等^[13]在沉淀过程中加入EDTA得到直径为16 nm的BaSO₄颗粒，加入六偏磷酸钠则可得到203 nm的BaSO₄颗粒。液相反应虽然是最常用的方法，但颗粒容易发生团聚，尤其是在合成纳米级颗粒的过程中。此外，这些方法工艺复杂，反应时间长，并且由于在反应体系中引入了大量表面活性剂，使得这些有机物与颗粒难以分离^[13]。近年来，络合沉淀法越来越受到研究者的关注，由于这种合成方法具有简便易行、能耗低以及产物形貌易控制等优点，因此被用来合成金属氧化物^[14]和磷酸盐^[15]等多种物质^[16?17]。

本文作者采用EDTA络合沉淀法在室温下制备了微米级BaSO₄颗粒。使用EDTA这种强络合剂先与金属离子络合，然后再进行沉淀反应以合成硫酸钡颗粒。考查络合剂、pH值和加料方式等反应条件对最终产物形貌的影响，并经过计算条件稳定常数，以期了解EDTA对产物形貌产生影响的理论依据。

1  实验

以BaCl₂·2H₂O 和Na₂SO₄ 为原料采用化学法在室温(25 ℃)条件下合成BaSO₄。具体步骤如下：将一定量的EDTA二钠盐(Na₂H₂Y·2H₂O)(EDTA与Ba²⁺的摩尔比为1?1)溶解到0.5 mol/L的BaCl₂ 溶液中，采用HCl 或者NaOH 调节pH值在一定范围。再将配制好的0.5 mol/L Na₂SO₄ 溶液以不同的速度加入到上述溶液中，同时搅拌。溶液逐渐浑浊并有白色沉淀生成。继续搅拌1 h后将反应器密封，静置一定时间。得到的沉淀用去离子水以及无水乙醇洗涤数次后，在80 ℃下干燥24 h得到最终产物BaSO₄。所有反应物均为分析纯。

采用Hitachi S530 型扫描电子显微镜(SEM)观察粉体形貌。采用RigakuX射线衍射仪分析产物的物相，Cu K_α辐射源，扫描区间为10?~70?，管电压为50 kV，管电流为100 mA。利用NICOLET 型傅里叶红外光谱(FTIR)仪、KBr 压片技术对试样进行红外光谱分析。

2  结果与讨论

2.1  EDTA对BaSO₄形貌的影响

无机物颗粒沉淀过程可以分成晶核的形成和长大两步。硫酸钡的溶度积常数很小(K_sp=1.1×10^?10)，沉淀过程非常迅速。当Ba²⁺与SO₄^2?相遇，大量晶核瞬时生成，晶核来不及长大，以至于晶粒细小，比表面积大，容易团聚，合成的BaSO₄形貌如图1(a)所示。图1(b)所示为反应过程中加入EDTA并且优化反应条件后得到的球形均分散的BaSO₄ 颗粒。由图1(b)可看出，颗粒粒径约为1 μm，说明EDTA 可以有效地改善和控制BaSO₄ 的形貌。图2所示为最优化条件下采用EDTA络合所得BaSO₄晶体的XRD谱。由图2可以看出，制备的BaSO₄晶体为正交晶系，特征峰与标准卡片(JSCDX?1035)相互对应。

图1  有无EDTA存在时BaSO₄ 颗粒的SEM像

Fig.1  SEM images of BaSO₄ particles obtained in absence (a) and presence (b) of EDTA

图2  最优化条件下采用EDTA络合得到BaSO₄ 颗粒的XRD谱

Fig.2  XRD pattern of BaSO₄ particles obtained with EDTA under optimum reaction conditions

图3 所示为最优化条件下采用EDTA络合所得BaSO₄颗粒的FTIR谱。由图3可知，位于3 450 cm^?1处宽而平滑的吸收带是分子间氢键或水分子中的O—H的伸缩振动峰；2 500~3 000 cm^?1处的区域为倍频峰区域，是COOH基团的特征区域；1 635 cm^?1处是COO^?的伸缩振动峰；1 408 cm^?1是OH^?的弯曲振动峰；位于1 173、1 110、982和610 cm^?1的几组吸收峰归属于SO₄^2?的特征峰；位于633 cm^?1附近的吸收峰则是Ba—O键造成的。FTIR的结果说明，在BaSO₄产物中残留EDTA杂质。

图3  最优化条件下采用EDTA络合所得BaSO₄ 颗粒的FTIR谱

Fig.3  FTIR spectrum of BaSO₄ particles obtained with EDTA under optimum reaction conditions

EDTA是一种常用的络合剂，它的分子中有两个氨基氮和4个羧基氧，能与金属离子形成配位键，EDTA其与金属离子的配合物结构式如图4 所示。当EDTA加入到BaCl₂ 溶液中后，Ba²⁺迅速与EDTA络合形成Ba²⁺-EDTA配合物。Ba²⁺-EDTA遇到SO₄^2?后，再生成BaSO₄沉淀。反应式如下：

Ba²⁺+EDTABa²⁺—EDTA                   (1)

Ba²⁺—EDTA+SO₄^2?BaSO₄+EDTA           (2)

由于Ba-EDTA配合物有一定的稳定性，因此，在生成BaSO₄沉淀过程中，相当于控制了Ba²⁺的释放速度，使生成的晶核有时间充分长大。

2.2  pH值对BaSO₄颗粒形貌的影响

在水溶液中，EDTA可以按以下方式发生离解：

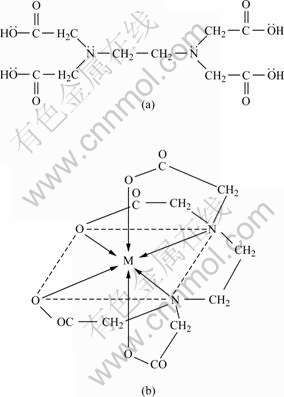

图4  EDTA 及EDTA与金属离子形成配合物的分子结构式

Fig.4  Molecular structural formula of EDTA (a) and M-EDTA complex (b)

式中：M表示金属离子，Y表示EDTA阴离子。

由于氢离子与Y之间发生副反应，而使EDTA 参加主反应的能力下降。酸效应系数α_Y(H)表示在一定pH 值下，未参加配位反应的EDTA的各种存在形式的总浓度[Y′]与能参加配合反应的Y^4?的平衡浓度[Y]之比，即

对式(6)取对数，则有

式中：K_MY为稳定常数；α_Y(H)为酸效应系数；为条件稳定常数，用来说明在溶液酸度影响下配合物的实际稳定程度；[M]为EDTA配合的金属离子浓度。表1所列为Ba-EDTA 配合物在不同pH 值时的稳定常数。

由表1可以看出，随着pH值的增大，也逐渐增大。即随着pH值的增大，Ba-EDTA 配合物越来越稳定。当SO₄^2?加入到体系中，Ba²⁺释放速度缓慢，从而得到的BaSO₄ 颗粒逐渐增大(见图5(a)~(c))。当pH＞10时，BaSO₄ 颗粒开始逐渐变小，并且开始团聚(见图5(d)~(e))。这可能是由于实验过程中加入的NaOH 破坏了Na₂H₂Y的水解平衡：

Na₂H₂Y2Na⁺+H₂Y^2?                           (4)

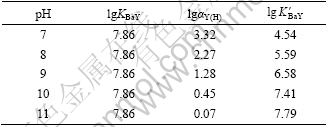

表1  不同pH值时Ba-EDTA配合物的lgK_BaY, lgα_Y(H)和 lg

Table 1  lgK_BaY, lgα_Y(H), lgof Ba-EDTA complex at different pH values

结合SEM像可以看出，当pH值为9~10时，得到的BaSO₄ 颗粒呈球形，大小均匀，分散性好。

2.3  反应物加入速度对BaSO₄颗粒形貌的影响

本文作者选择两种方式向Ba-EDTA 体系中滴加Na₂SO₄ 来考查反应物加入速度对BaSO₄ 形貌的影响，第一种方式为逐滴加入，滴加速度为3 mL/min，得到的BaSO₄ 颗粒如图6(a)所示；第二种方式为将Na₂SO₄ 快速倒入Ba-EDTA 体系中，得到的BaSO₄颗粒形貌如图6(b)所示。从图6可以看出，两种加料方式得到的BaSO₄ 形貌有所差别，其中第一种加料方式得到的产物粒度分布更加均匀。但由于EDTA与Ba²⁺络合在一起，虽然体系中SO₄^2?瞬时大量增多，但EDTA 控制了体系中Ba²⁺的浓度，因此，反应物滴加速度对BaSO₄形貌的影响并不是很大。

图5 不同pH值时采用EDTA 络合法制备BaSO₄ 颗粒的SEM像

Fig.5 SEM images of BaSO₄ particles obtained at pH value of

7 (a), 8 (b), 9 (c), 10 (d) and 11 (e) in presence of EDTA

图 6  pH值为9时采用EDTA络合所得BaSO₄颗粒的SEM像

Fig.6  SEM images of BaSO₄ particles obtained with EDTA at pH=9: (a) Drop by drop; (b) Poured int

3  结论

1) 利用EDTA 络合作用在室温下合成了球形均分散BaSO₄ 颗粒，粒径约为1 μm。

2) 通过EDTA 的络合作用可以有效控制体系中Ba²⁺的过饱和度，使得晶粒有时间充分长大，从而获得一致性好、分散均匀的球形BaSO₄ 颗粒。在各种反应条件中，pH 值的影响最为明显。pH值为9~10时得到的BaSO₄颗粒呈球形，大小均匀，分散性好。

3) 通过计算Ba-EDTA在不同pH值下的条件稳定常数。pH值越大，Ba-EDTA配合物越稳定。当SO₄^2?加入到体系中，Ba²⁺释放速度变缓，从而得到的BaSO₄颗粒增大。当pH＞10时，颗粒变小并发生团聚，这是由于NaOH的加入破坏了Na₂H₂Y的水解平衡。

REFERENCES

[1] 刘吉华, 许东彬, 辛寅昌. 利用CT扫描仪分析不同类型BaSO₄对X射线的衰减规律[J]. 山东师范大学学报: 自然科学版, 2007, 22(2): 66?68.
LIU Ji-hua, XU Dong-bin, XIN Yin-chang. Study on different types of barium sulfate attenuation to X-ray by CT scanner[J]. Journal of Shandong Normal University(Nature Science), 2007, 22(2): 66?68.

[2] VINK A P, VANDER K E, DORENBOS P, van EIJK C W E. Luminescent properties of Ce³⁺ in MSO₄ (M: Ca, Sr and Ba) and the effect of Na⁺ co-doping[J]. Optics Commuications, 2002, 210: 277?284.

[3] NAGARAJA B M, ABIMANYU H, JUNG K D, YOO K S. Preparation of mesostructured barium sulfate with high surface area by dispersion method and its characterization[J]. J Colloid Interf Sci, 2007, 316: 645?651.

[4] GONZALEZ P R, FURETTA C, CALVO B E, GASO M I, CRUZ-ZARAGOZA E. Dosimetric characterization of a new preparation of BaSO₄ activated by Eu ions[J]. Nucl Instrum Meth B, 2007, 260: 685?692.

[5] 王 敏, 王玉军, 郭 霖, 朱慎林. 用油包水型微乳液法制备超细硫酸钡颗粒[J]. 清华大学学报: 自然科学版, 2002, 42(12): 1594?1597.
WANG Min, WANG Yu-jun, GUO Lin, ZHU Shen-lin. Preparation of ultrafine barium sulfate particle using a water/oil microemulsion[J]. Journal of Tsinghua University: Science & Technology, 2002, 42(12): 1594?1597.

[6] JIA Z Q, LIU Z Z. Synthesis of nanosized BaSO₄ particles with a membrane reactor: effects of operating parameters on particles[J]. J Membr Sci, 2002, 209(1): 153?161.

[7] BALA H, FU W Y, ZHAO J Z. Preparation of BaSO₄ nanoparticles with self-dispersing properties[J]. Colloids and Surfaces A: Physicochem Eng Aspects, 2005, 252: 129?134.

[8] CHEN Q D, BAO H Y, SHEN X H. Radiolytic synthesis of BaSO₄ microspheres[J]. Radiat Phys Chem, 2008, 77: 974?977.

[9] GUO Z, JONES A G, LI N. The effect of ultrosound on the homogeneous nucleation of BaSO₄ during reactive crystallization[J]. Chemical Engineering Science, 2006, 61: 1617?1626.

[10] 刘有智, 李军平, 员汝胜, 柳来栓. 硫酸钡纳米粒子制备方法研究[J]. 应用基础与工程科学学报, 2001, 9(2/3): 141?145.
LIU You-zhi, LI Jun-ping, YUAN Ru-sheng, LIU Lai-shuan. Study on the preparation methods of nano BaSO₄ particles[J]. J Basic Science and Engineering, 2001, 9(2/3): 141?145.

[11] 袁金芳, 姚 莉, 郭保林, 石家华, 高青雨. P(St-co-Ma)水溶性聚合物对硫酸钡晶体形貌的调控[J]. 功能高分子学报, 2007, 19/20(1): 49?52.
YUAN Jin-fang, YAO Li, GUO Bao-lin, SHI Jia-hua, GAO Qing-yu. Control of barium sulfate crystal morphology with water soluble copolymer P(St-co-Ma)[J]. J Functional Polymers, 2007, 19/20(1): 49?52.

[12] UCHIDA M, SUE A, YOSHIOKA T, OKUWAKI A. Hydrothermal synthesis of needle-like barium sulfate using a barium(Ⅱ)-EDTA chelate precursor and sulfate ions[J]. J Mater Sci Lett, 2002, 19: 1373?1374.

[13] ZHAO Y H, LIU J R. Effect of EDTA and phosphate on particle size during precipitation of nanosized BaSO₄ particles[J]. Chem Lett, 2006, 35(9): 1040?1041.

[14] WANG L X, ZHANG Q T. The effect of pH values on the phase formation and properties of BaFe₁₂O₁₉ prepared by citrate-EDTA complexing method[J]. J Alloys and Compounds, 2008, 454: 410?414.

[15] MA L, CHEN W X, ZHENG Y F, XU Z D. Hydrothermal growth and morphology evolution of CePO₄ aggregates by a complexing method[J]. Mater Res Bull, 2008, 43: 2840?2849.

[16] WANG X J, WAN F Q, LIU J, GAO Y J, JIANG K. Synthesis and characterization of Cu₃P hollow spheres by a facile soft-template process[J]. J Alloys and Compounds, 2008, doi:10:1016/j.jallcom.2008.06.052.

[17] ZHU R H, YU R B, YAO J X, WANG D, KE J J. Morphology control of hydroxyapatite through hydrothermal process[J]. J Alloys and Compounds, 2008, 457: 555?559.

基金项目：国家重点基础研究发展计划资助项目(2007CB613607)

收稿日期：2008-09-24；修订日期：2009-02-09

通讯作者：李新海，教授，博士；电话：0731-88836633；E-mail: xhli@mail.csu.edu.cn

(编辑 龙怀中)
