堆积碎石土细观孔隙空间特征对其渗透特性的定量影响

董辉^{1, 2}，罗潇¹，李智飞¹

(1. 湘潭大学 土木工程与力学学院，湖南 湘潭，411105；

2. 成都理工大学 地质灾害防治与地质环境保护国家重点实验室，四川 成都，610059)

摘要：堆积碎石土作为滑体物质往往因其细观结构差异对雨水入渗产生影响。基于CT扫描宏细观孔隙特征，以自制渗透仪研究级配(坡顶区域、坡腰区域、坡脚区域)、干密度(1.65，1.75和1.85 g/cm³)、含石率(30%~70%)等条件下碎石土的渗透规律。采用“最小累积差值”阈值选取方法对CT图像进行阈值分割，提取图像碎石和空隙形态，利用灰关联分析法定量分析各因素(碎石面积比率、空隙面积比率等)对渗透系数的影响。研究结果表明：空隙面积比率是影响渗透系数的主要因素；考虑含石率作为主要影响条件时，随着含石率的减少(从70%减至30%)，空隙面积变异系数、空隙周长变异系数及空隙分形维数均呈现先增加后减少的趋势，存在1个含石率阈值使其碎石土的渗透系数最小；根据空隙面积比率(x)与碎石面积比率(y)，获得渗透系数(k)拟合函数，其为运用图像处理技术估算滑坡坡表碎石土渗透系数提供简明有效的新途径。

关键词：碎石土；滑坡；渗透；CT图像；灰关联分析

中图分类号：O35         文献标志码：A         文章编号：1672-7207(2017)05-1367-09

Quantitative influence of meso-porosity space features of aggregate gravel soil on its permeability characteristics

DONG Hui^{1, 2}, LUO Xiao¹, LI Zhifei¹

(1. College of Civil Engineering and Mechanics, Xiangtan University, Xiangtan 411105, China;

2. State Key Laboratory of Geohazard Prevention and Geoenvironment Protection,

Chengdu University of Technology, Chengdu 610059, China)

Abstract: Given different internal mesoscopic structures, aggregate gravel soil which are considered to be the landslide materials tend to influence on rainwater infiltration. Based on macro and micro-pore characteristics observed via CT scan, the experimental research employed homemade permeameter to explore permeation law of the gravelly soil with different graduations (slop crest, mid slope, the toe of slope), different dry densities (1.65, 1.75 and 1.85 g/cm³) and different stone contents (30%-70%). Meanwhile, further study utilized the minimum cumulative scores threshold selection method to extract images gravel and void morphology by segmenting CT image. The gray relational analysis method was applied to analyze the effects of different factors (stone area ratio, void area ratio) on permeability coefficient. The results show that surface void ratio is the most significant factor that affects the permeability coefficient. Simultaneously, with the reduction of containing stone rate (70%-30%), the void area variation coefficient, viod perimeter variation coefficient,void fractal dimension firstly decrease and then increase. When the containing stone rate decreases to something, the permeability coefficient reaches the minimum. It is assumed that surface void ratio(x) and surface stone ratio(y), fit the permeability coefficient(k) formula, which provides a concise and effective new way to use image processing techniques to estimate gravel soil permeability on the landslide slope.

Key words: gravel soil; landslide; permeability; CT image; grey relational analysis

我国是滑坡灾害频发的国家，据资料显示，我国有新老滑坡约3×10⁵处，其中具有灾害性的约1.5×10⁴处，每年损失高达100亿元以上^[1]。堆积碎石土作为坡体物质或滑体物质广泛分布于我国构造运动强烈的西南及西北地区。许建聪等^[2]研究结果表明，一定强度的长时间连续降雨或强降雨是诱发碎石土滑坡失稳的关键因素。渗透系数作为堆积碎石土渗透特性的综合指标，决定了不同降雨条件下降雨入渗模型的选取，进而影响边坡稳定性估算^[3]。因此，探究堆积碎石土的渗透规律对预测长历时、强降雨条件下滑坡、泥石流等地质灾害发生具有理论指导意义。近年来，土石混合体渗透性能研究已取得了不少成果。为探究影响堆积碎石土渗透系数的主要因素，许建聪等^[4]采用数理统计分析方法对碎石土的渗透特性进行研究，得出以粉粒和黏粒为主的细粒土粒组的含量对碎石土渗透系数影响最大。周中等^[5]利用正交试验的方法，测定了土石混合体的渗透系数，分析了不同因素(含石率、孔隙比和颗粒形状)对土石混合体渗透系数的影响，确定了每种因素对土石混合体渗透系数影响大小，得出了含石率与孔隙比对土石混合体渗透系数影响显著。为了减小尺寸效应，周小军等^[6]通过研制大尺寸渗透测试设备，对云南蒋家沟泥石流物源的宽级配砾石土体进行渗透试验，得出渗透系数与孔隙比成线性正相关关系，而与土体细颗粒含量存在负幂函数关系。上述研究主要分析了碎石土中一些宏观物理力学参数对渗透系数的影响。鉴于堆积碎石土物质组成复杂性，结构分布不规则性，还可利用CT扫描成像技术探究其细观特征(如石与石、黏粒间、土石间存在的空隙以及含石断面大小等)对碎石土渗透性能的影响，进一步从宏观和细观2个方面共同探究不同因素对堆积碎石土渗透规律的影响。为此，本文作者针对堆积碎石土渗透特性，研制了渗透仪，并选用湖南省长株潭城际铁路湘潭段水竹湾隧道洞口斜坡具有级配代表性堆积碎石土进行室内一维渗透正交试验。然后，运用CT扫描成像技术快速精确地检测出碎石土土柱内部结构的细微变化。再以CT图像为研究对象，运用图像处理技术，统计并分析了不同等效半径的空隙断面积、含石断面积的累积百分比的变化规律，采用“最小累积差值”阈值选取方法^[7]确定含石断面以及空隙断面占土柱断面的百分比，从而得到碎石土内部细观特征参数。最后用灰色关联度分析法对碎石土物理力学参数及细观参数进行分析，进而得出各参数对渗透系数的影响程度，并拟合出碎石土渗透系数计算公式。研究结果将为降雨引起堆积碎石土滑坡变形的动态机理与探求滑坡启动预报模型提供理论依据。

1  碎石土渗透试验

1.1 仪器研制

根据试验要求，设计了由马氏瓶供水装置、渗流发生装置和测量装置3个部分组成的渗透仪。为了确保马氏瓶补水连续且反应灵敏，试验使用的马氏瓶相比常规马氏瓶对进气阀门、补水阀门和加水阀门位置进行调整且增设了排气阀门。试验证明，改进后的马氏瓶对水位控制更准确、灵敏度高且补水均匀连续便于量测。马氏瓶之间可相互串联，亦适用于连续测量且供水量大的野外试验。渗流发生装置由内径200 mm，高度400 mm的有机玻璃圆筒制成。测量系统测量水头压力和渗透流量。由于试验压力不大，故选用测量精度高的玻璃测压管测量水头压力。流量测量主要采用质量法^[8]。

1.2 材料选取

室内实验测定的碎石土的基本物理指标见表1。通过现场勘察，沿斜坡最长纵轴从上往下每隔4 m依次编号采样，测得坡顶、坡腰和坡脚3个区域的级配曲线，图1所示为碎石土级配曲线。所选取的土样中，最大颗粒粒径为60 mm。邱贤德等^[9]要求试样的直径应大于试料最大直径的5~6倍。朱国胜等^[10]研究粗粒料渗透试验尺寸效应规律，得出渗透仪直径与试验材料d₈₅之比不宜小于6(d₈₅为粒径曲线纵坐标上小于某粒径含量为85%所对应的粒径)。综合以上研究成果， 选择粒径小于40 mm的土样符合试验要求。在此将大于2 mm的固体颗粒定义为粗料，土样按比例等质量替换超粒径颗粒^[8]。

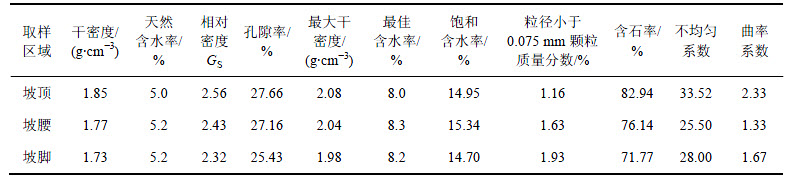

表1  碎石土的基本物理指标

Table 1  Physical parameters of gravel soil

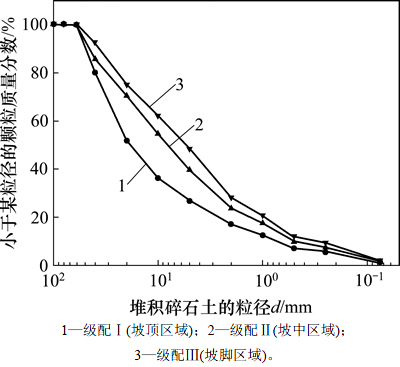

图1  碎石土级配曲线

Fig. 1  Gradation curves about gavel soil

1.3  方案设计

表2所示为试验方案。本次室内试验主要考虑干密度、碎石含量和级配3个因素对堆积碎石土渗透系数的影响。为了精简试验组数，首先根据每种因素拟考虑3个水平，选取L₉(3⁴)正交表进行正交试验设计(见表2中试验方案1~9)。然后，为进一步探究碎石土内部空隙对渗透系数的影响，设计了天然状态下不同级配以及相同级配含石率为30%~70%的试验方案(见表2中试验方案3和9~14)。

试验步骤为：首先依据试验要求配置试样，并将其分层装入圆筒内，每层土样之间进行刮毛，保证土样的均匀性与整体性，让其静置24 h。然后，对试样进行CT扫描。最后，组装各系统，对土样由下至上进行低水头饱和，待试样充分饱和后静置12 h，测量渗透系数k，并进行温度校正。调整上下水头差，重复测试渗透系数，求取平均值。

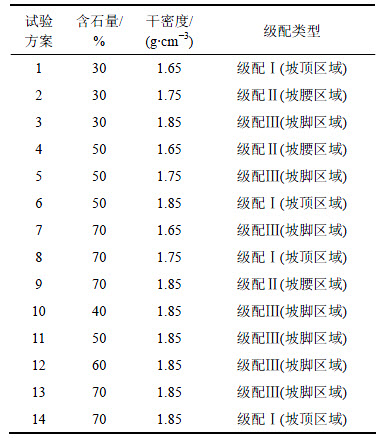

表2  试验方案

Table 2  Test scheme

2  CT图像处理

2.1  CT扫描原理

CT是以测定X线穿透物体层面衰减信息为基础，由计算机处理，按一定算法得出某剖面上的衰减系数分布矩阵，再转变为灰度分布矩阵，从而实现扫描断面密度分布成像的现代成像技术^[11]。X线穿过某一组混合物质后X线的强度衰减规律可表达为^[12]

              (1)

式中：I为通过物质衰减后X线的强度；I₀为入射X线的强度；为物质的X线衰减系数；D为物质的厚度。

Hounsfield通过研究空气、水和其他物质对X线的吸收衰减规律，提出了反映物质对X线的相对吸收程度公式^[13]:

            (2)

式中：H为CT值，物质对X线的相对吸收程度；为水对X线的吸收系数；t为标定的CT值；为物质常数。

2.2   图像阈值选取

图2所示为碎石土CT图像；图3所示为不同L处理的二值化图像。本次试验共完成14个碎石土试样的CT扫描，运用MedExplorer软件自动调窗功能浏览各试样CT原始数据(图2)。为了解碎石土试样内部空隙特征，须分清CT图像中碎石、黏土以及土石之间空隙的准确边界。由于碎石、黏土与空隙间存在密度差异，而CT图像中密度差异由CT值表征，可通过二值法分割图像，获取碎石土孔隙与颗粒组成及形态特征信息。二值法的核心是各物质CT数阈值的选取。由于窗口技术中窗位L等于CT图像中CT值，而窗宽W为CT图像所显示的CT值范围。为此，本文依据相关资料^[14]，利用窗口技术将二值化图像与自动调窗图像进行对比，确定了与实际含石断面图像及空隙断面图像相近的窗宽W与窗位L的取值范围。随着窗位L的增加，二值化图像中含石断面积略微减少，而空隙断面积略微增加，每个L范围内的二值化图像均变化不大(见图3(a)、3(b))。其中，干密度为1.65，1.75和1.85 g/cm³试样对应的含石断面图中窗宽为200，窗位的取值范围分别为900~1 100，1 100~1 300和1 300~1 500；而对应的空隙断面图中窗宽为0，窗位的取值范围为400~600，600~800和800~1 000。对已确定窗位值范围内的二值化图像借助ImageJ软件进行中值滤波、分水等处理，得出试样内部结构参数值。然后统计各试样等效含石半径(r₁)与等效空隙半径(r₂)的面积累计分数。

                 (3)

                 (4)

式中：r₁为等效含石半径，mm；r₂为等效空隙半径，mm；S₁为含石面积，mm²；S₂为空隙面积，mm²。

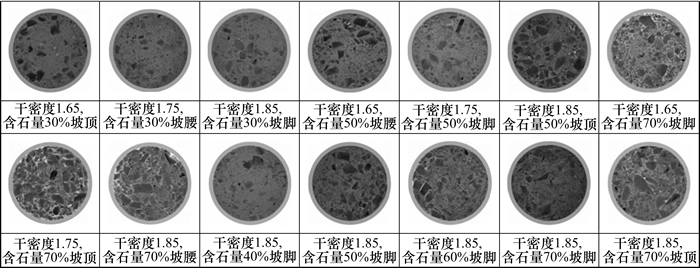

图2  碎石土CT图像

Fig. 2  CT image about aggregate gravel soil

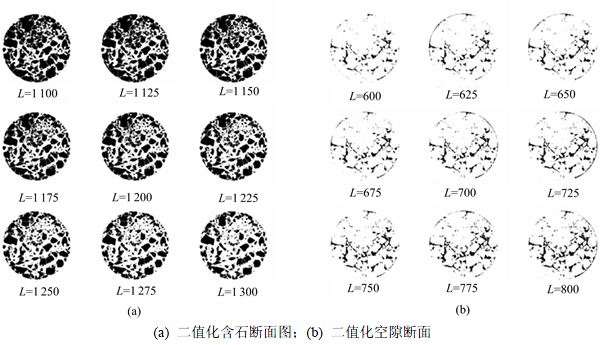

图3  不同L处理的二值化图像

Fig. 3  Binary images of different L

由于在试样确定的窗位取值范围内存在某个L对应的累积差最小(即与它相邻L的各等效半径的面积累积百分数之间的差总和最小)。故认为当累积差最小时，图像成像的各种不确定因素随着窗位L的变动对试样内部结构的变化影响最小，即与实际情况最接近。因此，可根据各试样每个扫描断面对应的等效含石半径(r₁)及等效空隙半径(r₂)的面积累计百分数，求出各断面图像所对应的累积差，并按照不同干密度对各试样累积差取平均值。最终确定累积差最小时所对应的L，通过最佳L生成二值化图像进而准确计算试样内空隙面积比率(x)和碎石面积比率(y)。

                  (5)

                  (6)

式中：x为空隙面积比率；y为碎石面积比率；S为土柱横断面积，mm²。

3  结果与分析

3.1 图像阈值处理结果

根据图像阈值选取方法，其统计结果见表3。图4所示为不同L的累积差关系曲线。随着L的变化，累积差发生了上下波动(图4)。整体而言，含石断面累积差波动幅度相比空隙断面累积差波动幅度要小，相邻L之间等效半径与面累积百分数关系曲线的距离也小。累积差波动率越小，说明二值化图像随L变化越小，在该L范围内所选取的二值化图像更精细。由于统计的最大波动率均不超过35%，属于合理波动范围。由此表明每个试样确定的L范围都比较合理。不同干密度(1.65，1.75和1.85 g/cm³)试样二值化含石断面图中最小累积差所对应的最佳窗位分别为1 025，1 225和1 325；而二值化空隙断面图中最小累积差对应的最佳窗位依次为575，700和850。

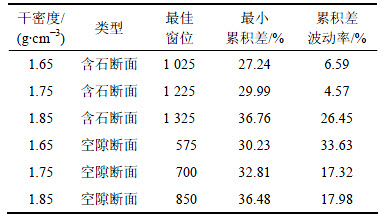

表3  阈值处理结果

Table 3  Result of threshold processing

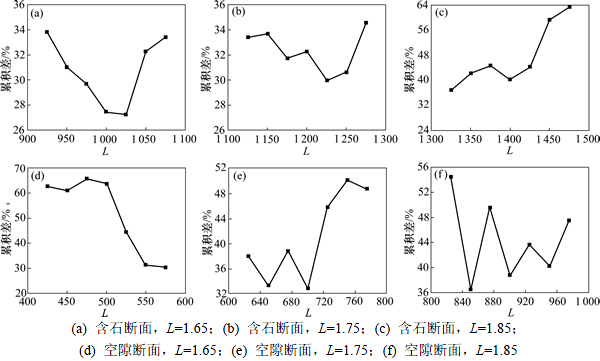

图4  不同L的累积差关系曲线

Fig. 4  Relationship of cumulative scores value of different L in different dry densities

3.2  渗透性能正交试验分析

为了探究含石率、干密度、级配3个因素在不同水平下对碎石土渗透系数的影响，利用研制仪器进行渗透试验，得出V-J关系曲线。然后通过直线拟合得出渗透系数，再对其进行正交试验的极差分析，正交试验的极差分析表见表4。

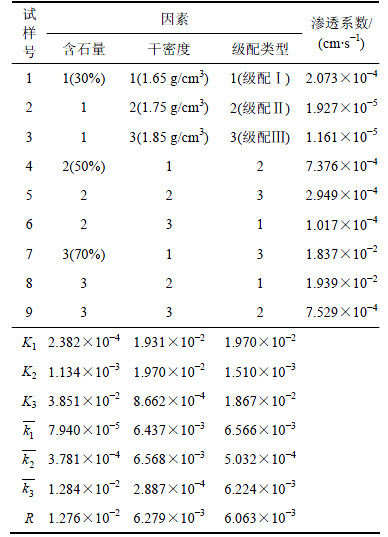

表4  极差分析结果

Table 4  Range analysis result

由表4可以看出：对碎石土渗透系数影响的主次顺序为：含石率，干密度，级配类型。随着含石率增加以及干密度减小，碎石土渗透系数逐渐增大。当含石率为30%、干密度为1.85 g/cm³、级配Ⅱ(坡腰区域)时渗透系数最小，其为控制工程需要的渗透系数提供指导依据。

为了区分试验结果的差异是由于试验误差引起的，还是因素水平不同引起的，采用正交试验的方差分析法对试验数据进行分析，对影响碎石土渗透系数的各因素的显著性水平给予精确的数量评估，分析结果如表5所示。结果表明：1) 试验结果的差异是由因素水平不同引起；2) 含石率对碎石土渗透系数的影响显著，而干密度与级配类型对碎石土渗透系数的影响不显著。

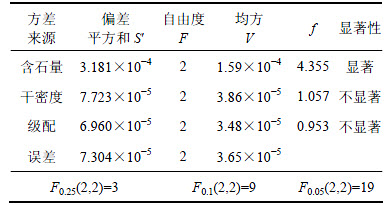

表5  方差分析结果

Table 5  Results of variance analysis

3.3  碎石土渗透系数与细观参数灰关联分析

由于影响碎石土渗透特性的因素多且复杂，数据离散性很大，很难对这些数据进行数理统计处理，并找出影响渗透系数的主要因素。灰色理论方法^[15]可对有限的、表面无规律的数据进行处理，从而找到系统本身具有的特征。灰关联分析的基本思想是根据各参数几何曲线的相似程度来判断其联系是否密切；相似程度应用关联度描述，关联度描述了各个因素对结果的影响程度，关联度越大，影响程度越大。

1) 确定参考数列与比较数列

式中：x₀(k)为参考因素序列；x_i(k)为比较因素序列。

2) 将数据作量纲一化处理，并分别进行平均值化与区间值化分析。

均值化为

;    (7)

区间值化为

，  (8)

3) 关联系数的计算式为

    (9)

式中：为分项系数，一般取0.5；关联系数为第i个因素在第k个点的比较曲线y_i(k)与参考曲线y₀(k)的相对差。

4) 灰关联度的计算公式为

;       (10)

式中：r_i为曲线y_i对y₀的关联度。

通过已确定的阈值(L)对CT图像进行处理，获取试样各个断面的空隙面积比率x、碎石面积比率y、空隙面积S以及空隙周长C。为了从形态学特征对碎石土的细观空隙结构进行研究，一般选用空隙形态分形维数^[16]作为描述碎石土细观空隙结构形态变化的定量参数。其从本质上揭示孔隙特征的复杂性，通常利用孔隙中面积与其周长存在的自相关性，定量地评定孔隙自相似的分形结构特征。图像中孔隙的实际面积S和实际周长C之间存在下面关系：

           (11)

式中：A为常数；D为该图像对应的孔隙形态分形维数。D的取值范围为1~2，D越大，孔隙结构越复杂，且孔隙的空间形态特征偏离光滑表面的程度越大。

根据均值化与区间值化2种量纲处理方法得到各因素相关度平均值，其对渗透系数的影响程度由大到小依次为：空隙面积比率、不均匀系数、含石率、碎石面积比率、曲率系数、空隙面积变异系数、空隙周长变异系数、空隙形态分维数、粒径小于0.075 mm颗粒质量分数、干密度(见表6)，其与正交试验分析的结果基本一致。上述排序结果说明：

1) 土与石或石与石之间的大孔隙是影响渗透系数最主要的因素之一。水在试样入渗过程中，随着空隙面积比率增加，孔隙连通性增加而渗流阻力大大减小，碎石土的渗透系数逐渐增大。

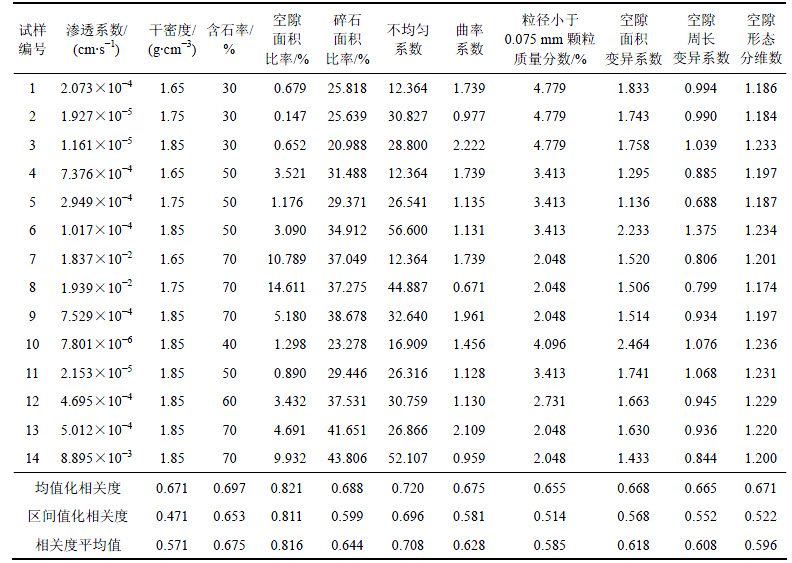

表6  渗透试验灰关联分析结果

Table 6  Permeability test result about grey relational analysis

2) 不均匀系数与曲率系数对碎石土渗透系数影响程度较高，其相关度均大于0.6分别排在第2与第4位。由试样9，13和14(取土斜坡坡腰、坡脚、坡顶的级配曲线)可知：经长期地质搬运作用，坡表碎石土沿坡面向下细颗粒逐渐增加，细颗粒堵塞孔道造成碎石土内部空隙减小，空隙面积比率由9.932%降至4.691%，而不均匀系数(26.866~52.107)、曲率系数(0.959~2.109)、空隙面积变异系数(1.433~1.630)以及空隙周长变异系数(0.844~0.936)均增加，致空隙结构变复杂，空隙的扭曲程度提高，空隙连通性减小，骨架空间作用降低，渗透系数从8.895×10^{-3 cm/s}减至5.012×10^{-4 cm/s}。水竹湾隧道洞口斜坡不同位置碎石土的渗透系数由大到小依次为：坡顶、坡腰、坡脚。

3) 含石率与碎石面积比率作为不透水物质在试样中的百分比对碎石土渗透系数的影响很大。相同条件下(干密度、级配)随着含石率从70%减至30%，碎石面积比率由41.651%呈线性减少至20.988%，而碎石土渗透系数呈现先减少后增加的趋势。当含石率达到40%时，试验测得的碎石土的渗透系数最低仅为7.801×10^{-6 cm/s}。这是由于当含石率从70%降至40%，空隙面积变异系数(1.630~2.464)、空隙周长变异系数(0.936~1.076)、空隙分形维数(1.220~1.236)逐渐增加，而碎石土中土与石间的大空隙逐渐降低，空隙连通性减小，空隙结构复杂度提高，孔隙的空间形态特征偏离光滑表面的程度增大使水流阻力增加，从而导致渗透系数减少；当含石率从40%减至30%时，虽然饱水试样土石间的空隙逐渐减少，但面积变异系数、周长变异系数、空隙分形维数减小，导致水流阻力减小渗透系数出现略微增大。因此，在考虑含石率作为主要影响条件时，存在一个含石率阈值使得碎石土的渗透系数最小。

3.4  渗透系数与细观参数之间的关系

由于试样的细观参数(空隙面积比率x与碎石面积比率y)对碎石土渗透系数影响程度显著，为了寻求运用图像处理技术估算出滑坡坡表碎石土渗透系数的方法，从而减少大量渗流实验的工作量。因此，运用1stopt软件对细观参数进行拟合，获得渗透系数的拟合函数：

          (12)

式中：k为堆积碎石土的饱和渗透系数，cm/s；x为空隙面积比率，%；y为碎石面积比率，%。

图5所示为试验数据与拟合数据的关系曲线。式(12)的相关系数R为0.958 93，其相关系数R大于r_0.001，拟合函数据与试验实测数据基本一致(图5)。由拟合函数可得：渗透系数是由碎石面积比率与空隙面积比率相互作用下得出的。随着空隙面积比率的增大，渗透系数增长速率逐渐增大，而碎石面积比率增大，渗透系数降低的趋势逐渐减缓。

斜坡的残坡积物在空间上存在物质结构变异性，这制约了长时降雨、间歇降雨等复杂外因下的致滑机理和失稳模式的研究。式(12)体现了细观结构的孔隙特征与渗透系数的定量关系，有助于从坡体空间角度，明晰坡体渗流场的形成、软弱滑动面的演化、碎石土强度指标降低变化等滑坡灾害问题。同时，也可通过摄影获取现场图像信息，进行图像处理，进而利用拟合公式估算出滑坡坡表碎石土渗透系数。

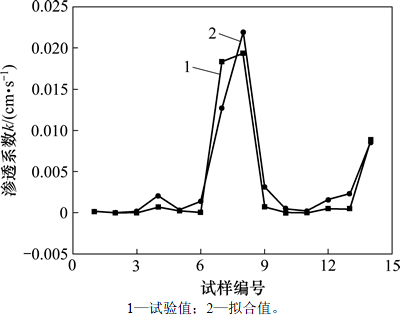

图5  试验数据与拟合数据的关系曲线

Fig. 5  Relationship curve of experiment data and fitting data

4  结论

1) 图像处理阈值选取过程中，利用“最小累积差”法确定L，为CT图像处理技术提供理论依据，运用该方法获得的二值化图像符合实际情况。

2) 由灰关联分析法所获得各影响因素对渗透系数影响程度的排序结果由大到小依次为：空隙面积比率、不均匀系数、含石率、碎石面积比率、曲率系数、空隙面积变异系数、空隙周长变异系数、空隙形态分维数、粒径小于0.075 mm颗粒质量分数、干密度。

3) 水竹湾隧道洞口斜坡在不同位置的碎石土渗透系数由大到小依次为：坡顶、坡腰、坡脚。在考虑含石率作为主要影响条件时，随着含石率的减少(从70%减至30%)，空隙面积变异系数、空隙周长变异系数及空隙分形维数呈现先增加后减少的趋势，存在一个含石率阈值使得碎石土的渗透系数最小。

4) 基于CT图像处理得到的空隙面积比率与碎石面积比率，建立了细观孔隙特征与渗透特性的定量描述，其可作为探究复杂降雨条件下的坡体空间失稳破坏模式和运用图像处理技术估算滑坡坡表碎石土渗透系数的理论基础。
