新型杯[4]芳烃磷酸酯衍生物的合成及其对U(Ⅵ)的萃取性能
王 成1，彭国文1, 2, 3, 4，肖方竹2, 3, 5，余丽梅1，蒲移秋1，许玉历1，张 康4，许东阳1，刘 永2, 3, 4
(1. 南华大学 化学化工学院，衡阳 421001；
2. 南华大学 湖南省铀尾矿库退役治理工程技术研究中心，衡阳 421001；
3. 南华大学 铀矿冶放射性控制技术湖南省工程研究中心，衡阳 421001；
4. 南华大学 环境与安全工程学院，衡阳 421001；
5. 南华大学 公共卫生学院，衡阳 421001)
摘 要：以氯磷酸二苯酯作为取代基，通过取代反应对杯[4]芳烃下沿进行修饰，合成出一种新型杯[4]芳烃磷酸酯衍生物，并采用傅立叶红外光谱对其表征。考察pH值、萃取剂浓度、萃取时间、萃取温度对杯[4]芳烃磷酸酯衍生物萃取U(Ⅵ)的影响。结果表明：在铀的初始浓度为5 mg/ L时，杯[4]芳烃磷酸酯衍生物萃取铀的最佳条件是pH值为4.0，温度为25 ℃，萃取剂浓度为0.20 g/L，萃取平衡时间为2 h。杯[4]芳烃磷酸酯衍生物对铀的萃取过程符合准二级反应动力学模型。此外，在有多种共存离子的情况下，杯[4]芳烃磷酸酯衍生物表现出对U(Ⅵ)良好的选择性萃取能力。
关键词：杯[4]芳烃；磷酸酯；萃取；铀
文章编号：1004-0609(2019)-03-0659-06 中图分类号：O625.1；X703.1 文献标志码：A
核能作为一种清洁、环保和安全的能源，具有明显的优势，其中铀是核能开发中最重要的元素之一[1]。为了满足能源和国防的需要，必须加大对铀的开采和利用[2]。在此过程中会产生大量的含铀废水，铀不仅具有放射性，还有很强的化学毒性，如不妥善处理这些废水，将会对人类健康和生态环境造成严重危害[1-3]。因此，如何有效处理含铀废水是当前铀矿冶领域亟待解决的核心科技问题[4-5]。
杯芳烃作为第三代超分子化合物，它有大小可调的疏水空腔,其下缘和上缘都易于衍生化，因此杯芳烃及其衍生物具有识别各种离子和包结中性有机分子的特征[6-7]。杯芳烃及其衍生物作为新一代超分子环状低聚物，在分子(离子)识别、膜传输、金属离子的分离和回收、酶模拟、化学传感器、光电材料等领域有着很广阔的应用前景，多年来倍受关注[3, 8]。
据文献[6, 9-10]报道，含磷氧基团的分子可以作为核废料中锕系元素的配体。如果在杯芳烃上接枝磷氧基团，可以结合两者的优势，即杯芳烃对离子的空间匹配效应和磷氧基团对离子的配位效应，来提高其对铀酰离子的分离性能。目前，国内外针对铀的分离富集方法主要有：固相萃取法、液-液萃取法、液膜分离法、离子交换法、泡沫浮选法、电沉积吸附法和生物吸附法等[1-8, 11]。其中液-液萃取法是较为常用的方法，具有操作简单、选择性好，便于回收利用等特点。因此，本文作者使用氯磷酸二苯酯对杯[4]芳烃的下沿进行修饰，合成一种新的杯[4]芳烃磷酸酯衍生物，并用傅立叶红外光谱对其表征。考察了不同pH值、萃取剂浓度、萃取时间、萃取温度下，杯[4]芳烃磷酸酯衍生物对U(Ⅵ)的萃取效果的影响，以及在有共存离子的情况下，萃取剂对U(Ⅵ)的选择性萃取能力。
1 实验
1.1 试剂与仪器
主要试剂：对叔丁基苯酚，纯度为99%，阿拉丁生化科技股份有限公司；氯磷酸二苯酯，纯度为99%，百灵威科技有限公司；铀标准溶液参照文献[12]中的方法配制。除特殊说明，其他试剂均为市售分析纯。
主要仪器：AL104 电子天平，梅特勒-托利多仪器(上海)有限公司；UV-Vis 8500型紫外-可见分光光度计，上海天美科学仪器有限公司；R-1001VN R型旋转蒸发仪，郑州长城科工贸有限公司；ICP-OES，美国PE公司；原子吸收光谱议，北京普析通用。
1.2 对叔丁基杯[4]芳烃磷酸酯衍生物的制备[13]
对叔丁基杯[4]芳烃按照文献[14]合成。首先称取1 g对叔丁基杯[4]芳烃放入三口烧瓶中，再依次加入8 mL氯磷酸二苯酯、0.1146 g四丁基碘化铵、100 mL二氯甲烷和四氯化碳混合液(体积比为1:2)，在N2保护下逐滴加入5 mL 50%的NaOH溶液，加热至58~60 ℃回流4 h。反应完全后过滤除去固体，滤液依次用饱和盐水(300 mL)和去离子水洗涤。分出有机相，用无水Na2SO4干燥，用旋转蒸发仪蒸干，残留物用甲苯重结晶，得到白色粉末，即对叔丁基杯[4]芳烃磷酸酯衍生物，合成路线如图1。

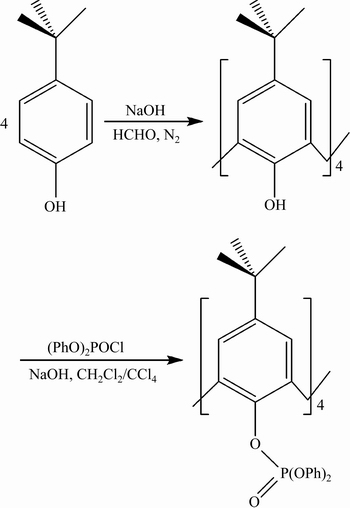

图1 杯[4]芳烃磷酸酯衍生物的合成路线
Fig. 1 Synthesis routes of calix[4]arene phosphate derivative
1.3 萃取实验
以对叔丁基杯[4]芳烃磷酸酯衍生物的氯仿溶液作为萃取剂，用1 g/L的铀标准溶液稀释配制成低浓度的铀溶液。在一系列50 mL具塞锥形瓶中，同时加入10 mL铀溶液和10 mL萃取剂，使之混合，使用0.01 mol/L的HNO3溶液和0.01 mol/L的NaOH溶液调节溶液pH值。以250 r/min的速度在恒温振荡器中振荡一段时间，静置5 min，待分层后，取出一定体积的上清液，用分光光度法测定水相中U(Ⅵ)的剩余浓度，并根据下面的公式计算出萃取率(E)和分配比(D)：
(1)
(2)
式中：E为萃取率，%；D为分配比；
为水相中铀的初始浓度，mg/L；
为水相中铀的剩余浓度，mg/L。
2 结果与讨论
2.1 对叔丁基杯[4]芳烃磷酸酯衍生物的表征
从图2可以得知，3215.34 cm-1处为—OH的吸收峰(可能是因为取代反应不完全)，2954.95 cm-1处为饱和烷基(—CH3, —CH2—)的吸收峰，1591.27 cm-1、1487.12 cm-1、1454.33 cm-1是苯环的骨架伸缩振动吸收峰，1203.58 cm-1是P=O的吸收峰，975.58 cm-1是P—O—C的吸收峰，与文献[15-16]报道相符。

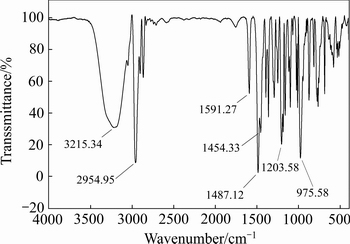

图2 杯[4]芳烃磷酸酯衍生物的FT-IR谱
Fig. 2 FT-IR spectra of calix[4]arene phosphate derivative
2.2 pH对萃取U(Ⅵ)的影响
取10 mL pH分别为2.0、3.0、4.0、5.0、6.0、7.0、8.0，质量浓度为5 mg/L的铀溶液和10 mL 0.10 g/L的萃取剂放入一系列具塞锥形瓶中，在25 ℃下萃取反应3 h，观察pH值对萃取铀的影响，结果如图3所示。由图3可见，随着pH值的增大，萃取率先是迅速增加，在pH=4时达到最大，而后又缓慢降低。这可能是因为在pH过低时，溶液中含有的大量H+占据了萃取剂上许多的亲核位点，与
产生了激烈的竞争；当pH＞5时，溶液中的会逐渐形成[UO2(OH)3]-和[UO2(CO3)3]4-等阴离子，不利于萃取反应的进行。因此，在该实验条件下的最佳pH值为4.0。

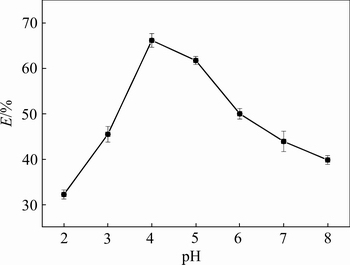

图3 pH对萃取铀的影响
Fig. 3 Effect of pH on extraction of uranium
2.3 萃取时间对萃取U(Ⅵ)的影响及其萃取动力学
取10 mL 0.10 g/L的萃取剂和10 mL 5 mg/L的铀溶液(pH=4.0)放入一系列具塞锥形瓶中混合，在温度25 ℃下进行萃取，萃取时间分别为10 min、30 min、1 h、1.5 h、2 h、3 h、4 h，考察萃取时间对萃取U(Ⅵ)的影响，结果示于图4。由图4可以看出，杯[4]芳烃磷酸酯衍生物对U(Ⅵ)的萃取率随着时间的延长而增大，最后达到平衡(t≥2 h)。刚开始萃取率增加的很快，这可能是因为刚开始萃取剂上的结合位点较多，铀酰离子的浓度也较大，容易结合到一起；随后萃取率增加得越来越慢，这或许是萃取剂上的结合位点渐趋饱和，铀酰离子的浓度也降低了，两者结合的概率越来越小的缘故。

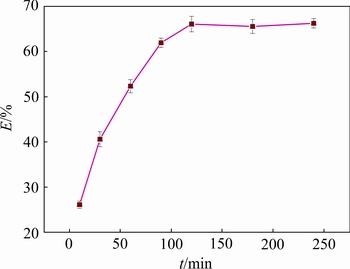

图4 萃取时间对萃取铀的影响
Fig. 4 Effect of contact time on extraction of uranium
萃取反应动力学是用于描述萃取剂对金属离子的萃取速率，该速率决定了萃取的平衡时间。为了进一步研究杯[4]芳烃磷酸酯衍生物萃取铀的动力学，采用准一级反应动力学模型和准二级反应动力学模型对萃取过程进行拟合分析，结果示于表1。
表1数据表明，准二级动力学模型对实验数据拟合的相关性(R2)比准一级的相关性更好，且通过准二级动力学方程计算得到的理论平衡浓度与实际平衡浓度更接近。由此可见，准二级反应动力学模型更适合描述杯[4]芳烃磷酸酯衍生物萃取铀的反应过程。同时，根据反应机理可以推测该萃取过程可能是一个化学反应过程，铀酰离子与杯[4]芳烃磷酸酯衍生物之间发生了配位反应。
2.4 萃取剂浓度对萃取U(Ⅵ)的影响
用10 mL浓度为0.05 g/L、0.10 g/L、0.15 g/L、0.20 g/L、0.25 g/L、0.30 g/L、0.40 g/L的萃取剂去萃取10 mL 5 mg/L的铀溶液(pH=4.0)，时间2 h，温度25 ℃，观察萃取剂的浓度对萃取U(Ⅵ)的影响，结果如图5所示。从图5可见，杯[4]芳烃磷酸酯衍生物对铀的萃取率随着其浓度的增加而增大，最后趋于平稳(≥0.20 g/L)。这也许是因为随着萃取剂浓度增大，萃取剂中能与铀酰离子结合的有效位点增多；但当萃取剂浓度增加到一定程度的时候，溶液中的铀酰离子的浓度变得相当低，萃取反应达到平衡，继续增加萃取剂的浓度已无多大作用。

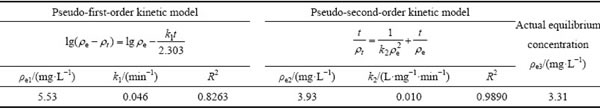

表1 杯[4]芳烃磷酸酯衍生物萃取铀的动力学参数
Table 1 Kinetic parameters for extraction of uranium by calix[4]arene phosphate derivatives

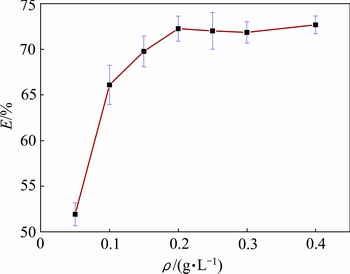

图5 萃取剂浓度对萃取铀的影响
Fig. 5 Effect of concentration of extractant on extraction of uranium
2.5 温度对萃取U(Ⅵ)的影响
萃取剂浓度为0.20 g/L，pH=4.0，时间2 h，温度分别设置为25、30、35、40、45 ℃，其他条件不变，观察温度对萃取铀的影响，结果示于图6。从图6可见，随着温度的升高，萃取率逐渐下降。这可能是由于该萃取反应为放热反应，升高温度使萃取平衡向逆反应方向移动，从而使得萃取率下降。

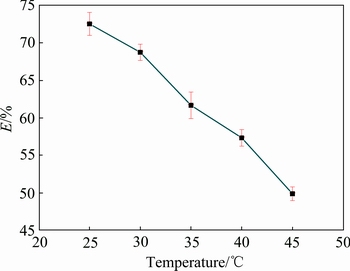

图6 温度对萃取铀的影响
Fig. 6 Effect of temperature on extraction of uranium

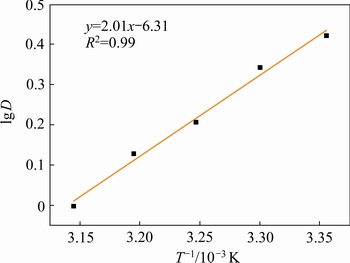

作lg D-
的关系图，如图7所示。根据范特霍夫方程，可以求出萃取反应的反应焓ΔH=-38.49 kJ/mol，表明该萃取反应是一个放热反应，因此，升高温度不利于萃取反应的进行，综合考虑，选择在室温25 ℃下萃取最合适。
图7 lg D与
的关系
Fig. 7 Relationship between lg D and
2.6 共存离子对萃取U(Ⅵ)的影响
温度设置为25 ℃，其他条件同2.5节，当溶液中存在其它离子时，采用ICP-OES和原子吸收光谱来检测萃取前后离子的浓度，观察共存离子对萃取铀的影响，结果如图8所示。从图8可见，萃取剂萃取的离子主要还是铀酰离子，其他离子的浓度降低较少，而对铀的萃取率仍可达到69.8%；这说明杯[4]芳烃磷酸酯衍生物对铀的萃取选择性较好。

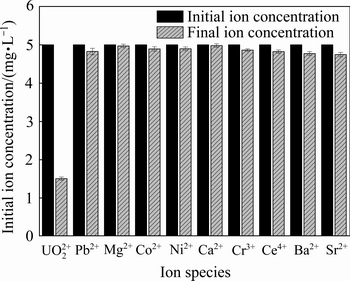

图8 共存离子对萃取铀的影响
Fig. 8 Effect of coexistent ions on extraction of uranium
3 结论
1) 通过FT-IR分析表明，该产物确为目标产物，通过取代反应将磷酸酯基接上去，成功对杯[4]芳烃的下沿改性，使之成为可与铀酰离子空间结构相匹配的一种有机化合物。
2) 杯[4]芳烃磷酸酯衍生物对铀具有较好的萃取性能。在溶液pH=4.0，萃取剂浓度为0.20 g/L，铀的初始浓度为5 mg/L，萃取时间为2.0 h，温度为25 ℃时，萃取率可达72 %。
3) 杯[4]芳烃磷酸酯衍生物对铀的萃取过程是一个配位反应过程，杯[4]芳烃磷酸酯衍生物上的官能团与铀酰离子进行络合，形成一种配合物。该配合物易溶于有机相，难溶于水相，从而实现从水相中分离出U(Ⅵ)。
4) 萃取剂对U(Ⅵ)的萃取反应为放热反应，温度升高不利于萃取反应的进行。
5) 杯[4]芳烃磷酸酯衍生物对U(Ⅵ)的萃取具有良好的选择性，在有多种不同的金属离子共存的情况下，萃取剂对铀的萃取率仍然高达69.8%，而其他离子的浓度只有少量降低。
