Mg-Zn-Gd准晶增强AZ31镁基复合材料的摩擦磨损性能

李淑波，吴海荣，王朝辉，刘  轲，杜文博

(北京工业大学 材料科学与工程学院，北京 100124)

摘  要：以Mg-Zn-Gd准晶中间合金为增强相，AZ31镁合金为基体合金，采用多次循环塑性变形技术制备准晶增强镁基复合材料，并在低载荷条件下对合金和复合材料进行耐磨性能研究。结果表明: 当变形次数为250次时，准晶中间合金含量为10%(质量分数)的复合材料中第二相分布最为均匀；AZ31镁合金和复合材料的摩擦因数均随载荷的增加而略有降低；高热稳定性及高硬度准晶的加入有效提高复合材料的耐磨性能。

关键词：Mg-Zn-Gd准晶；复合材料；反复塑性变形；磨损

中图分类号：TG146.22　　       文献标志码：A

镁合金作为最轻的金属结构材料，在汽车等交通工具上的应用也越来越受到重视^[1]。但是镁合金的摩擦因数高于一些传统耐磨材料的，这在很大程度上就限制了镁合金材料在运动部件上的应用。为了提高镁合金的耐磨性能，可通过向镁合金中添加稀土元素/碱土元素生成热稳定较高的第二相^[2-7]，或通过添加SiC_p^[8-9]、碳纤维^[10]、硼酸镁晶须^[11]、Al₂O₃纤维^[12-13]制备镁基复合材料等手段都能够有效提高镁合金的摩擦性能。QI等^[6]研究了分别加入富铈混合稀土及Al₂O_3f与石墨颗粒(Graphite particle, Grp)混杂增强AZ91合金/复合材料的摩擦磨损性能，发现稀土元素的加入推迟了镁合金从轻微磨损向严重磨损的转变过程；在低载荷下，Al₂O_3f对摩擦具有良好的承载能力，提高了复合材料的耐磨性。LIM等^[9]研究发现，SiC颗粒的加入使得AZ91合金的耐磨损率提高了15%~30%。

准晶由于其高硬度、低摩擦因数、低表面能等特性成为近年来镁合金^[14-16]和镁基复合材料^[17-19]领域研究的热点。关于准晶镁合金摩擦磨损性能的研究目前只在Mg-Zn-Y合金中有过报道^[20-21]，朱先勇等^[20]的研究中指出，准晶的存在能有效提高合金的耐磨性能，并随着Y含量的增加，Mg-Zn-Y合金的摩擦因数及磨损质量损失均逐渐减小, 耐磨性逐渐增强。但目前为止，而关于外加准晶增强镁基复合材料的摩擦磨损性能研究还未见报道。因此，本文作者研究利用普通铸造法制备出准晶含量较高的Mg-Zn-Gd准晶中间合金，以AZ31镁合金为基体，通过多次循环塑性变形技术制备准晶增强AZ31镁基复合材料，利用摩擦磨损设备对复合材料进行摩擦磨损性能测试，分析准晶的加入对复合材料摩擦磨损性能的影响。

1  实验

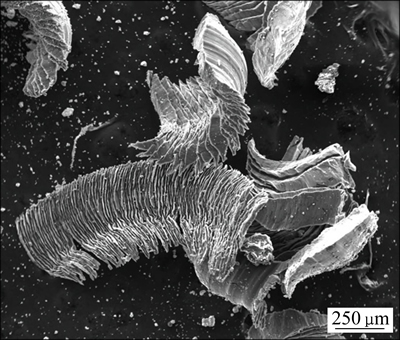

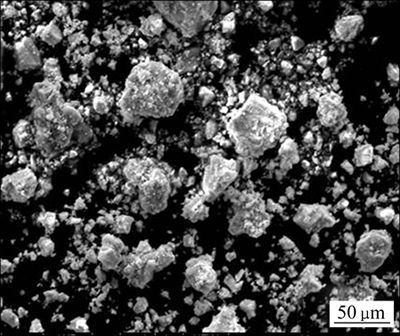

本实验中所用原材料为商用的AZ31镁合金和Mg-Zn-Gd准晶中间合金。其中，AZ31镁合金成分如下(质量分数)：Al为3.03%、Zn为0.95%、Mn为0.03%、余量为Mg。利用车床将AZ31镁合金加工成尺寸约为500 μm左右的碎屑，碎屑形貌如图1所示。Mg-Zn-Gd准晶中间合金的制备过程如下：将Mg-50%Gd合金和纯Zn按照Zn与Gd质量比6:1进行配比并熔炼，制备出准晶(准晶I相：Mg₃Zn₆Gd)含量较高的Mg-Zn-Gd中间合金，将熔炼好的准晶中间合金切割成小立方块，用酒精进行超声清洗后利用破碎机破碎成尺寸为1~5 mm 的小块，再进行球磨，图2所示为球磨后的准晶中间合金形貌。

利用多次循环塑性变形技术(RPW)制备准晶增强AZ31镁基复合材料，每一次塑性变形过程包括一次压缩和一次挤压，压缩过程采用的是平头，挤压过程采用的是尖头，通过平头的压缩和尖头的挤压，使得镁合金基体与添加粒子互相混合、分散均匀。

本实验中复合材料制备的具体工艺过程如下：将制备的Mg-Zn-Gd准晶中间合金粉末与AZ31碎屑按不同质量比混合，采用多次循环塑性变形设备制备出直径为35 mm的胚体，然后将胚体在100 t挤压机中进行挤压，挤压温度为275 ℃，挤压比为10:1。其中准晶中间合金的质量分数分别为2.5%、5%、10%、15%和20%，反复塑性变形次数为250次。为后续叙述方便，按质量分数由低到高顺序将合金分别命名为试样1、试样2、试样3、试样4及试样5。

利用HITACHI-3400型扫描电镜对复合材料进行微观组织观察；摩擦磨损实验在UMT-2MT型摩擦磨损设备上进行，摩擦形式为销-盘式干滑动摩擦磨损。待磨损试样为销，GCr15轴承钢球盘，其直径为4.0 mm，试样做干摩擦往复运动，速度为2.5 mm/s，时间为20 min，滑行总距离为3 m，载荷分别为1 N、1.25 N、1.5 N、1.75 N、2 N，摩擦磨损试样尺寸为d 12 mm×7 mm。磨损完成后，用白光干涉仪测定的磨损体积来表征磨损性能，用扫描电子显微镜( SEM )对磨损形貌进行观察分析。

图1  基体合金AZ31碎屑的SEM像

Fig. 1  SEM image of AZ31 magnesium alloy

图2  准晶中间合金颗粒的SEM像

Fig. 2  SEM image of quasicrystal master alloy

2  结果与分析

2.1  物相分析

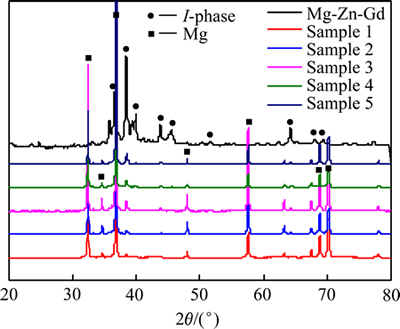

图3所示为不同准晶成分复合材料的XRD谱。从图3可以看出，复合材料中主要的相为α-Mg基体和准晶I相；且随着准晶含量的增加，复合材料中准晶I相的峰值相对变高。

图3  不同准晶成分复合材料的XRD谱

Fig. 3  XRD patterns of composites with different contents of icosahedral quasicrystal

2.2  铸态组织

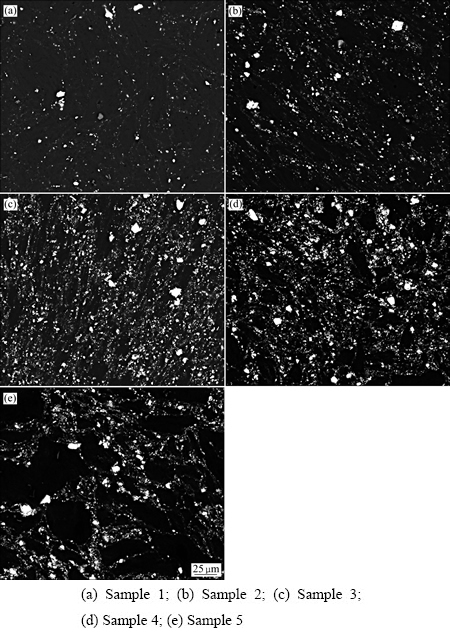

图4所示为合金1~5的SEM像。从图4中可以看出很多弥散分布的白色颗粒，并且白色颗粒随着Mg-Zn-Gd准晶中间合金含量的增加而增多。综合图3中的XRD分析结果，可以确定图片中白色颗粒状的相为准晶I相，黑色背景部分则为初始α-Mg基体相；对比图4中的(a)~(e)可以发现：准晶中间合金成分过低(见图4(a))或过高(见图4(e))都会导致第二相在基体中的分布不均，准晶中间合金质量分数为10%时，第二相分布最为均匀(见图4(c))；随着中间合金含量的增加，第二相在复合材料中的形态变得不规则，并且有较大尺寸颗粒存在(见图4(d)和(e))。

2.3  性能测试

2.3.1  硬度分析

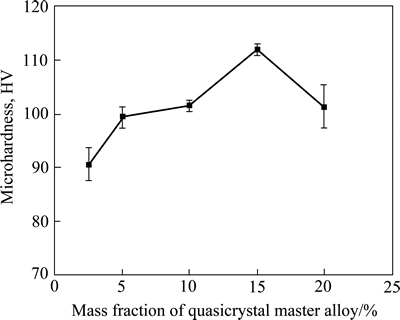

图5所示为不同含量准晶增强AZ31镁基复合材料的维氏硬度测试结果。从图5可以看出，随着准晶含量的增加，复合材料的硬度先增大后降低，即当准晶含量为15%时，复合材料的硬度达峰值。可见准晶的加入能有效提高复合材料的硬度，但是当准晶中间合金含量进一步增加到20%时，复合材料的硬度反而下降。综合图4中的显微组织观察分析认为，当准晶中间合金含量增大到20%时，准晶中间合金在基体中的分布并不均匀，所以整体硬度降低。因此，后续的摩擦磨损实验选择如下3个成分：即AZ31镁合金、10%(试样3)及15%(试样4)准晶增强AZ31镁基复合材料。

图4 不同准晶含量的复合材料的SEM像

Fig. 4  SEM images of composites with different contents of icosahedral quasicrystal

图5  不同准晶含量复合材料的显微硬度

Fig. 5  Microhardness histogram of composites with different contents of icosahedral quasicrystal

2.3.2  摩擦磨损性能

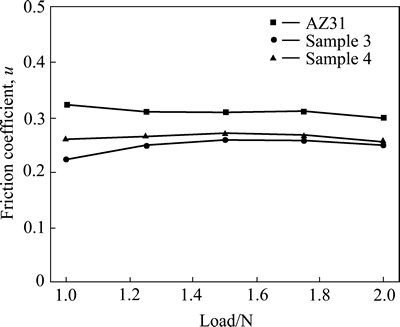

图6所示为AZ31镁合金、试样3及试样4复合材料摩擦因数随载荷的变化规律。从图6可以看出，在本实验中所加载荷范围内，AZ31基体合金及准晶增强AZ31复合材料的摩擦因数整体上随载荷的增加略有降低，但变化不大，即在载荷为1~2 N范围内，AZ31合金的摩擦因数为0.32~0.3，试样3复合材料的摩擦因数为0.25~0.22，试样4复合材料的摩擦因数为0.26~0.25。在其他镁合金中也发现摩擦因数随载荷增加而降低这一现象^[22]。研究认为，载荷是通过接触面积的大小和变形程度来影响摩擦磨损性能的，在滑动摩擦过程中金属表面处于弹塑性接触状态，由于实际接触面积与载荷的非线性关系，使得摩擦因数随着载差不大，试样4复合材料的摩擦因数略高于试样3复荷的增加而有所降低。与基体AZ31合金相比，复合材料的摩擦因数降低，但两种复合材料的摩擦因数相合材料的。但二者的摩擦因数差别不大，可见准晶中间合金的加入能够有效地提高材料的耐磨性能。

图6  合金及复合材料在不同载荷下的摩擦因数

Fig. 6  Friction coefficient of composite material with different contents of icosahedral quasicrystal under different load coefficients

2.4  摩擦磨损机理分析

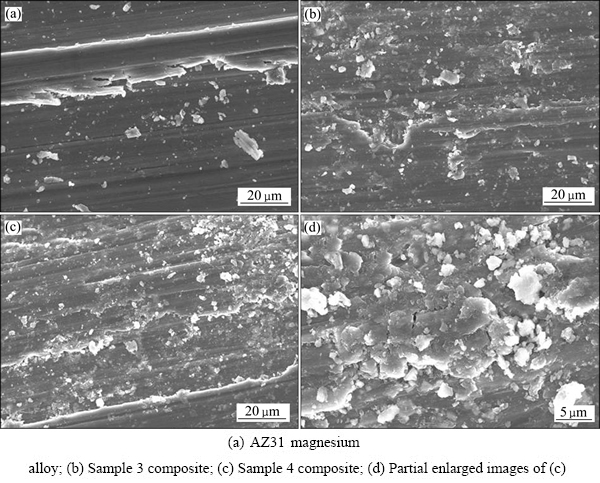

图7所示为AZ31合金、试样3及试样4复合材料在载荷为1.5 N条件下摩擦磨损后的SEM像。从图7(a)中可以看出，AZ31镁合金磨损表面的犁沟很浅，剥落坑很少，加入准晶中间合金后，材料的犁沟深度增加，剥落坑的数量和尺寸也增加，特别是加入15%准晶中间合金后(见图7(c))，复合材料表面的沟槽和剥落坑更明显。这是由于在滑动摩擦过程中，AZ31镁合金表面变形较为均匀，因此只可见表面均匀分布的犁沟。在复合材料中，由于加入硬度较高的准晶颗粒，在摩擦磨损过程中，基体AZ31合金首先发生磨损，准晶颗粒从合金的表面凸出，减弱了 AZ31 基体同摩擦材料表面的直接接触，因此，磨损表面凸出的准晶颗粒在摩擦过程中产生的剪切应力作用下会发生断裂或脱落，形成典型的磨损形貌如剥落坑。

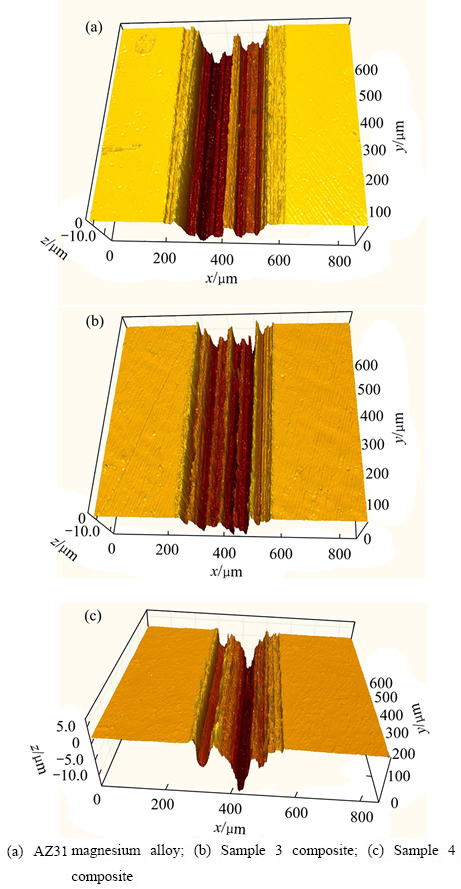

图8所示为利用白光干涉仪测得的AZ31合金、试样3及试样4复合材料摩擦磨损表面的三维形貌。对比图7和图8可以看出，AZ31镁合金磨损的表面只有犁沟，看起来摩擦磨损不严重，但实际磨痕沟壑深而宽(深磨痕尺寸：宽333.3 μm，深20.5 μm)，磨损体积很大，表明耐磨性较差(见图8(a))。而加入准晶中间合金增强相后，虽然表面有明显的磨痕，但三维磨损的沟壑浅而窄，其中试样3复合材料的磨痕尺寸为宽277.4 μm，深14.0 μm；试样4复合材料的磨痕尺寸为宽232.9 μm，深13.9 μm((见图8(b)和图8(c))，相对应的复合材料的磨损体积也小。

图7  不同准晶含量复合材料在载荷1.5 N下摩擦磨损后的SEM像

Fig.7  SEM images of composites with different contents of icosahedral quasicrystal under load of 1.5 N

图8  不同准晶含量合金/复合材料在1.5 N载荷下磨损后的表面三维形貌

Fig. 8  Three-dimensional morphologies of wear surface of alloy/composite material under load of 1.5 N

综合摩擦因数、磨损表面SEM形貌及磨损表面三维形貌来看，在相同磨损条件下，准晶增强AZ31复合材料较AZ31基体合金的耐磨性能好。有研究认为^[22-23]：材料在摩擦过程中，磨损表面不可避免会发生温度升高，如果合金中第二相熔点较低，在摩擦过程中随着温度的升高，第二相发生软化而失去强化作用，降低了耐磨性能。在本实验中，AZ31合金中主要的第二相Mg₁₇Al₁₂相熔点较低且含量较少，而准晶中间合金增强AZ31复合材料中的增强相准晶I相(Mg₃Zn₆Gd)具有较好的热稳定性且含量较高，因此，在摩擦过程中随着温度的升高仍能保持一定的强化作用，一定程度上提高了材料的耐磨性能；另外，准晶I相的加入有效提高了材料的硬度(见图5)，这表明准晶I相本身具有较高的硬度，即高硬度准晶I相的加入也能提高材料的耐磨性能。

15%准晶中间合金的复合材料和10%准晶中间合金的复合材料的摩擦因数、磨损形貌及磨痕沟壑差别不大，究其原因，可能是由于15%准晶中间合金的复合材料经过250次反复塑性变形后，准晶中间合金在基体中的分布不如10%复合材料中的均匀，导致该材料的摩擦磨损性能提高不大。

3  结论

1) 变形次数为250次时，准晶中间合金加入量过低或过高都会导致第二相在基体中的分布不均匀，准晶中间合金质量分数为10%时第二相分布最为均匀。

2) 在载荷为1~2 N范围内，AZ31合金及准晶增强AZ31复合材料的摩擦因数整体上随载荷的增加略有降低，其中AZ31合金的摩擦因数约为0.32~0.30，10%复合材料的摩擦因数为0.25~0.22，15%复合材料的摩擦因数为0.26~0.25。

3) 高热稳定性及高硬度准晶的加入有效提高复合材料的耐磨性能及组织的均匀性。
