钇掺杂WO₃的制备及光催化分解水析氧活性

赵  娟，刘士军，李  洁，陈启元

(中南大学 化学化工学院，长沙 410083)

摘  要：采用固相烧结法制备低量Y³⁺(0.05%)掺杂的WO₃催化材料，采用XRD、XPS和DRS对样品进行表征和分析，考察催化剂在电子接受体Fe³⁺溶液体系下的光催化分解水析氧活性。结果表明，0.05% Y³⁺掺杂可以使WO₃样品的光谱响应范围向可见光区拓展。XPS分析表明，Y³⁺掺杂可以导致催化剂样品表面氧空位增加。在可见光辐射下光催化分解水析氧的实验中，0.05% Y³⁺掺杂WO₃样品的光催化析氧速率达161.3 μmol/(L?h)，是未掺杂WO₃的1.7倍。

关键词：三氧化钨；钇掺杂；光催化；水分解

中图分类号：O 612.6；O 643.36　　     文献标识码：A

Preparation and photocatalytic activity of O₂ evolution from water for Y³⁺ doped WO₃

ZHAO Juan, LIU Shi-jun, LI Jie, CHEN Qi-yuan

(College of Chemistry and Chemical Engineering, Central South University, Changsha 410083, China)

Abstract: Low amount of Y³⁺(0.05%, mass fraction) doped WO₃ samples were prepared by the solid-state sintering method and characterized by XRD, XPS and DRS. The photocatalytic activity of oxygen evolution from water was investigated while Fe³⁺ as electron acceptor. The results show that 0.05% Y³⁺ dopant can make the optic response range of WO₃ catalysts expand to the visual light obviously. The analytical results of XPS indicate that Y³⁺-doping can increase the density of the surface oxygen vacancies of catalysts. In the experiment of water splitting to oxygen at the visible radiation, the rate of oxygen evolution for 0.05% Y³⁺ doped WO₃ is 161.3 μmol/(L?h), which is 1.7 times of that of pure WO₃.

Key words: tungsten trioxide; Y³⁺-doping; photocatalytic; water splitting

近年来随着半导体光催化研究的快速发展，三氧化钨(WO₃)作为光解水催化材料引人注目。GRATIAN等^[1]对WO₃光催化活性的研究发现，WO₃可光解水产氧，可见光辐射下其最佳产氧约为79.9 μmol/(L?h)；GAO等^[2]研究了烧结气氛对WO₃光解水催化活性的影响，发现通过化学位控制可显著提高WO₃光催化活性的稳定性；SAYAMA等^[3]研究了WO₃在Fe³⁺/Fe²⁺组成的氧化还原系统中的光催化性能，发现WO₃可实现H₂O的完全光解，该系统在紫外光辐射下其最佳产氧约为75.4 μmol/(L?h)；BAMWENDA等^[4]研究了类似的WO₃-Ce⁴⁺/Ce³⁺系统，依靠WO₃的作用，同样可实现分步析氧析氢反应的耦合，促进H₂O光解为氢气和氧气。英国著名的TandmCell 光解水系统也采用WO₃作为产氧催化剂。尽管WO₃的光催化分解水析氧引起了人们极大的兴趣，但到目前为止，可见光辐射下其光解水产氧速率没有超过80 μmol/(L?h)。如何提高WO₃的光解水催化性能成为光催化领域的研究热点之一。

大量研究表明掺杂是提高WO₃光催化活性的有效手段^[5-9]。稀土元素具有特殊的f电子层结构，易产生多电子组态，其氧化物具有多晶型、强吸附选择性、热稳定性好和电子型导电性等特点，在光学、电子学以及催化剂领域有着广泛的应用^[9]。LIU^[5]等研究表明，Tb³⁺离子的掺杂能够使WO₃的光吸收频率范围扩大，在可见光区的吸收强度增大，从而获得较高的可见光利用率和光催化降解罗丹明B的效率。ZOU等认为稀土离子的掺杂能够提高WO₃光催化降解甲醛的性能，掺杂离子的种类和用量强烈地影响催化剂表面或晶格中光生e/h⁺的复合几率和界面电荷转移效率。然而，关于稀土离子掺杂在WO₃光催化分解水析氧方面的研究目前尚未见文献报道。

本文作者采用固相烧结法制备低量Y³⁺(0.05%)掺杂WO₃超细粉体材料，并利用XRD、XPS和DRS对样品进行表征，通过与未掺杂WO₃样品的对比，考察掺杂Y³⁺对WO₃粒子性质以及光催化分解水析氧活性的影响。

1  实验

1.1  Y³⁺掺杂WO₃样品的制备

采用固相烧结法制备低量Y³⁺掺杂WO₃催化剂。实验所用的超细WO₃利用固相法自制，其制备过程详见参考文献[10]。按照质量分数 [以w (Y³⁺)/ w(WO₃)×100%计算]为0.05%的比例，将一定量的Y(NO₃)₃?6H₂O加入到有机溶剂和水的混合溶液中，再加入1.0 g WO₃，于玛瑙研钵中研磨30 min后在200 W红外灯下缓慢烘干获得前驱体。将前驱体于600 ℃焙烧4 h，可制得浅绿色Y³⁺掺杂的WO₃超细粉体光催化剂。

1.2  样品的表征方法

采用日本理学D/max2250全自动转靶X射线衍射仪检测样品的晶型，测试条件为：工作电压40 kV，工作电流300 mA，Cu靶K_α辐射(λ=0.154 056 nm)，石墨单色器。采用英国Kratos公司XSAM800电子能谱仪测定样品的表面组成，其分析条件：激发源为Mg K_α，能量为1 253.6 eV , 工作是流为16 mA，工作电压为12 kV，分析器模式为FRR中分辨，分析室真空度优于5×10^-7 Pa，以沾污碳C1S(284.7 eV)为能量参考。采用北京普析通用TU-1901紫外可见分光光度计(带IS19-1积分球，BaSO₄为参比标准白板)对样品进行紫外可见漫反射光谱(DRS)分析。

1.3  样品光催化活性评价

反应装置采用自制的内置光源中空夹套式石英反应器(容积约600 mL)。光源是主频为500 nm的250 W氙灯(平均光照强度为150 000 lx)，紫外光部分用420 nm滤光片滤掉(上海海鸥有色光学玻璃公司，JB-420)。反应前将600 mL的蒸馏水煮沸20 min以尽量除去反应体系中的空气，待其冷却至室温后加入到反应装置中，同时加入2.0 g的催化剂样品，控制反应的pH值为2.0，电子接受体Fe³⁺的浓度为16.0 mmol/L。采用磁力搅拌器使催化剂保持悬浮，利用外部的循环水控制反应体系温度在室温。采用SP-2305型气相色谱仪(热导池检测器、氩气为载气、固定相为0.5 nm的分子筛)检测光催化反应气相产物成分，根据反应产物吸收峰的位置和面积，并借助高纯氢气、氧气(纯度均≥99.999％，长沙高科特种气体厂)标准曲线图，即可计算出产物中氢气和氧气的体积分数，计算结果如表1所列。在光催化反应过程中，Fe³⁺会不断转化为Fe²⁺。Fe²⁺浓度的不断增大不仅会影响析氧速率，还可能导致少量氢气产生，使产物中氧气的体积分数降低。从表1的结果可以看出，即使反应体系中Fe²⁺浓度为0，反应产物中也有极微量氢气，且随着反应体系中Fe²⁺浓度增大，反应产物中氢气的体积分数也增大，但是，即使[Fe²⁺]/[Fe³⁺]达到1/2，反应产物中氢气的体积分数也只有0.250%。因此，实际在光催化反应中，由于只有少量电子接受体Fe³⁺转化为Fe²⁺，所以反应产物中绝对多数是氧气。

表1  具有不同[Fe³⁺]/[Fe²⁺]比例体系反应产物的组成

Table 1  Composition of architecture reacting products with different ratios of [Fe³⁺]/[Fe²⁺]

2  结果与讨论

2.1  Y³⁺掺杂WO₃样品的晶体结构

图1所示为不同样品的XRD谱。由图1可以看出，样品均为单斜晶型，没有观察到与Y³⁺相关的物相的特征衍射峰，这可能是由于其含量较低，受仪器精度所限未能检出。根据Scherrer公式，纯样品主晶相的平均晶粒粒径为40 nm，Y³⁺掺杂样品主晶相的平均晶粒粒径为38 nm。可见，低量Y³⁺掺杂导致WO₃粒子的粒径减小。根据公式^[11]：ε= Δd/d=β/4tg θ (ε为晶格畸变率，d为平均微晶尺寸，β为主要XRD衍射峰的半高宽)，可估算掺杂样品的晶格畸变。计算表明，Y³⁺掺杂WO₃的晶格畸变率约为0.2%。可见，掺杂导致样品的晶格发生一定的畸变。畸变不仅能引入缺陷，而且会导致表面氧空位增加。分析认为，W⁶⁺和Y³⁺的离子半径分别为62和93 pm，由于Y³⁺的离子半径明显大于W⁶⁺的，Y³⁺很难进入WO₃晶格内部，Y³⁺可能以氧化物小团簇的形式堆积在WO₃晶粒的表面或弥散在WO₃晶格隙间，并且形成所谓的第二相。第二相的存在能够阻止晶粒的长大或使晶格产生一定的畸变，从而改变催化剂的活性。同时，为了补偿晶格畸变产生的应力，WO₃晶格表面的氧原子容易逃离晶格而起到空穴捕获作用。因此，与常有的空穴和电子的捕获途径^[12]相比，如：

图1  纯WO₃和Y³⁺掺杂WO₃样品的XRD谱

Fig.1  XRD patterns of pure WO₃ and Y³⁺ doped WO₃ samples

晶格膨胀的样品有可能参与另外的捕获途径，如：

O^-[or O^-(ads)]+H₂O(ads)→OH?(ads)+OH^-(ads)

这样，Y³⁺掺杂降低了WO₃光生电子和空穴重新复合的几率，而表现出更好的光催化活性。

2.2  掺杂样品表面性质的XPS谱分析

图2所示为经600 ℃焙烧的纯WO₃和0.05% Y³⁺掺杂的WO₃样品的XPS谱。由图2可以看出，两种粒子表面主要含有钨和氧两种元素，W4f 的电子结合能是36.27 eV，O1s的电子结合能是530.25 eV。掺杂样品的XPS谱中没有检测出粒子表面Y在158 eV附近的特征峰，说明在样品表面Y的含量极低，说明掺杂的Y³⁺可能以氧化物小团簇的形式弥散在WO₃晶格隙间而不是表面，与XRD的分析结果相吻合。

图2  纯WO₃和Y³⁺掺杂WO₃样品的XPS谱

Fig.2  XPS spectra of pure WO₃ and Y³⁺ doped WO₃ samples

对样品表面钨物种的W4f进行拟合处理(见图3) 的结果表明，样品表面的钨物种以W⁶⁺和W⁵⁺两种形态存在。在纯WO₃催化剂样品表面35.42和37.42 eV分别对应于W⁶⁺的4f_7/2和4f_5/2，占94.26 %；34.50和36.50 eV分别对应于W⁵⁺的4f_7/2和4f_5/2，占5.7 %。在0.05 % Y³⁺掺杂WO₃催化剂样品表面35.42和37.42 eV分别对应于W⁶⁺的4f_7/2和4f_5/2，占90.7 %；34.50和36.50 eV分别对应于W⁵⁺的4f_7/2和4f_5/2，占9.3 %。由上述结果可知，Y³⁺掺杂导致WO₃催化剂样品表面W⁵⁺含量略有增加。这可能是掺杂离子容易在WO₃晶格表面发生氧化还原反应，然后通过扩散产生氧空位，从而使氧空位的含量增加，使W⁵⁺的含量增加。HUANG等^[13]对TiO₂/Nd₂O₃复合体系研究时，曾提出过类似的观点。

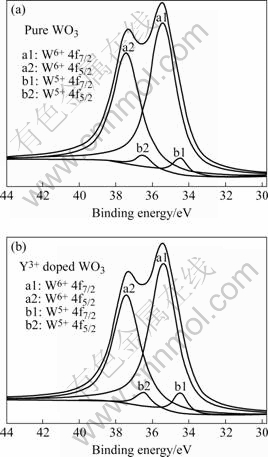

图3  纯WO₃和Y³⁺掺杂WO₃样品W4f的XPS谱

Fig.3  XPS spectra of W4f region for surface of pure WO₃ and Y³⁺ doped WO₃

O元素的XPS谱(见图4)是不对称的，说明粒子表面的氧物种不是由单一的晶格氧组成(529.90 eV)，至少还应含有吸附氧(530.95 eV)。为此，对样品表面氧物种的O1s峰进行拟合处理(见图4)，拟合结果列于表2。结果表明，样品表面的氧物种以晶格氧和吸附氧两种形态存在，Y³⁺掺杂导致WO₃催化剂样品表面吸附氧含量增加，晶格氧含量减少，即氧空位增加，与W4f的分析结果相一致。另外，由于氧空位带正电荷，所以多的氧空位含量可以相应地减少自由电子的含量；同时，表面氧空位含量的增加可以提高电子与表面吸附物质的氧化反应，即增加了界面电子的迁移速率，可以使Y³⁺掺杂WO₃催化剂表面产生更多的?OH和?O₂，大大提高了催化剂样品的光催化活性^[14]。故这种掺杂型Y³⁺/WO₃催化剂既有利于抑制电子-空穴复合过程，同时由于内部Y³⁺的存在，使其更加容易被可见光激发。

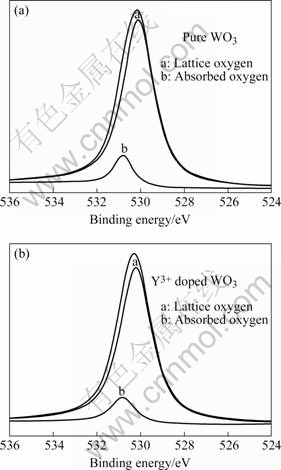

图4  纯WO₃和Y³⁺掺杂WO₃样品O1s的XPS谱

Fig.4  XPS spectra of O1s region for surface of pure WO₃ and Y³⁺ doped WO₃

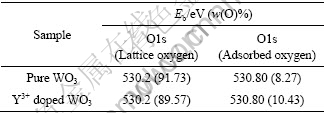

表2  不同样品表面氧物种的XPS谱拟合结果

Table 2  Curve fitting results of XPS spectra for oxygen species on surface of different samples

2.3  掺杂样品的UV-Vis漫反射光谱性质

图5所示为经600 ℃焙烧的纯的WO₃和0.05% Y³⁺掺杂的WO₃样品的UV-Vis漫反射光谱(DRS)图。由图可知，在200~380 nm的紫外区内，Y³⁺掺杂WO₃样品的反射率明显高于纯WO₃。也就是说，纯WO₃对紫外光的响应优于Y³⁺掺杂WO₃。在380~700 nm的可见光范围内，Y³⁺掺杂WO₃样品的反射率明显小于纯WO₃的，反射率的减小意味着对可见光吸收的加强，即Y³⁺掺杂WO₃样品的吸光性能明显得以改善。这可能部分是掺杂使样品形成了掺杂能级，光生电子和空穴可以经过这些掺杂能级发生跃迁^[15]。此外，掺杂使体系的氧空位增加，而氧空位具有束缚电子的能力，这些被正电中心氧空位束缚的电子很容易被激发到导带，进而改变样品的吸光性能。因而在380~700 nm范围内，掺杂催化剂的光吸收性能可望增强。

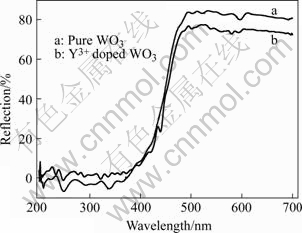

图5  纯WO₃和Y³⁺掺杂WO₃样品的UV-Vis漫反射光谱

Fig.5  UV-Vis diffuse reflectance spectra of pure WO₃ and Y³⁺ doped WO₃

2.4  光催化分解水析氧活性

纯WO₃和0.05% Y³⁺掺杂WO₃样品的可见光光催化分解水析氧活性如图6所示。由图6可见，Y³⁺掺杂WO₃样品在可见光辐射下光催化分解水析氧速率为161.3 μmol/(L?h)，明显高于纯WO₃的93 μmol/(L?h)，光催化活性显著提高。

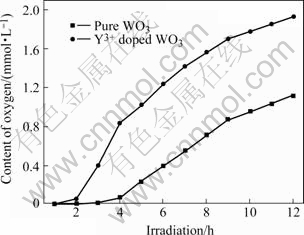

图6  纯WO₃和Y³⁺掺杂WO₃样品光催化分解水制氧活性

Fig.6  Photocatalytic activity of pure WO₃ and Y³⁺ doped WO₃ for water splitting to oxygen

一般认为，光催化活性是由催化剂的吸收光的能力、电荷分离和向底物转移的效率共同决定的^[16]，WO₃吸收光的能力越强，光催化反应的活性也就越高。因此，Y³⁺掺杂WO₃样品对可见光吸收能力的增强，将有利于提高体系的光催化活性。同时，Y³⁺掺杂导致催化剂表面的晶格氧含量减少，表面氧缺陷的含量增加。缺陷能够成为电子-空穴的陷阱从而延长其寿命，提高量子化效率，导致光催化活性增强。

3  结论

1) Fe³⁺存在条件下，经600 ℃焙烧的0.05% Y³⁺掺杂WO₃样品的可见光催化分解水产氧速率为161.3  μmol/(L?h)，明显高于纯WO₃的93μmol/(L?h)，光催化活性显著提高。

2) 低量Y³⁺掺杂对WO₃样品的晶型没有影响，掺杂前后样品均为单斜晶型；低量Y³⁺掺杂导致WO₃样品的晶格产生一定程度的畸变；XPS分析表明，Y³⁺掺杂导致WO₃样品表面W⁵⁺的含量及氧空位增加；DRS分析表明，Y³⁺掺杂能够拓展WO₃样品对可见光的响应范围，提高其光催化活性。
