纳米晶WC-10Co复合粉末的烧结致密化行为

来源期刊：中国有色金属学报2004年第5期

论文作者：曹顺华林信平李炯义李元元

文章页码：797 - 801

关键词：纳米晶硬质合金；真空烧结；烧结致密化；晶粒长大；抑制剂

Key words：nano-grained cemented carbide; vacuum sintering; sintering densification; grain growth; inhibitor

摘要：研究了机械合金化纳米晶WC-10Co复合粉末的真空烧结致密化行为和一般规律。结果表明：烧结温度的提高和烧结时间的延长有利于样品的烧结致密化过程，在1275~1300℃致密化速度快，在1300℃， 15min左右致密化过程已基本完成； VC、 Cr₃C₂等复合晶粒长大抑制剂含量的增加不利于致密化过程；新型晶粒长大抑制剂A可以更有效地阻碍晶粒长大；纳米晶WC-10Co-0.8VC/ Cr₃C₂-0.2A复合粉末压坯在1375℃， 30min烧结条件下，所得的密度为14.48g/cm³，晶粒尺寸约为180nm。

Abstract: Vacuum sintering densification behavior of nanoscrytalline WC-10Co composite powders produced by mechanical alloying was studied. The results show that the increments of sintering temperature and time promote densification process which is faster during 1275-1300℃, and almost the whole densification can be achieved at about 1300℃ after 15min. The increasing content of VC and Cr₃C₂ composite grain growth inhibitors is not beneficial to improving densification. The new grain growth inhibitor A was proved to inhibit grain growth more effectively. The density of 14.48g/cm³ and the grain size of about 180nm can be achieved at 1375℃ after 30min from nano-grained WC-10Co-0.8VC/Cr₃C₂-0.2A composite powders.

中国有色金属学报 2004,(05),797-801 DOI:10.19476/j.ysxb.1004.0609.2004.05.016

纳米晶WC-10Co复合粉末的烧结致密化行为

曹顺华林信平李炯义李元元

中南大学粉末冶金国家重点实验室,中南大学粉末冶金国家重点实验室,中南大学粉末冶金国家重点实验室,华南理工大学机械工程学院长沙410083 ,长沙410083 ,长沙410083 ,广州510640

摘要：

研究了机械合金化纳米晶WC 10Co复合粉末的真空烧结致密化行为和一般规律。结果表明:烧结温度的提高和烧结时间的延长有利于样品的烧结致密化过程,在1275～1300℃致密化速度快,在1300℃,15min左右致密化过程已基本完成;VC、Cr3C2等复合晶粒长大抑制剂含量的增加不利于致密化过程;新型晶粒长大抑制剂A可以更有效地阻碍晶粒长大;纳米晶WC 10Co 0.8VC/Cr3C2 0.2A复合粉末压坯在1375℃,30min烧结条件下,所得的密度为14.48g/cm3,晶粒尺寸约为180nm。

关键词：

纳米晶硬质合金;真空烧结;烧结致密化;晶粒长大;抑制剂;

中图分类号： TB383

作者简介：曹顺华(1965),男,教授,硕士.通讯作者:曹顺华,教授;电话:07318830724;E mail:shuacao@163.com;

收稿日期：2003-09-08

Sintering densification behavior of nano-grained WC-10Co composite powders

Abstract：

Vacuum sintering densification behavior of nanoscrytalline WC-10Co composite powders produced by mechanical alloying was studied. The results show that the increments of sintering temperature and time promote densification process which is faster during 1 2751 300 ℃, and almost the whole densification can be achieved at (about) 1 300 ℃ after 15 min. The increasing content of VC and Cr₃C₂ composite grain growth inhibitors is not beneficial to improving densification. The new grain growth inhibitor A was proved to inhibit grain growth more effectively. The density of 14.48 g/cm³ and the grain size of about 180 nm can be achieved at 1 375 ℃ after 30 min from nano-grained WC-10Co-0.8VC/Cr₃C₂-0.2A composite powders.

Keyword：

nano-grained cemented carbide; vacuum sintering; sintering densification; grain growth; inhibitor;

Received： 2003-09-08

纳米晶硬质合金的高强度和高硬度吸引了硬质合金技术界的极大关注 ^[1,2] 。纳米晶WC-Co复合粉末的烧结是制备纳米晶硬质合金块体材料的关键 ^[3] 。在烧结过程中, 致密化和晶粒长大同时进行, 为了控制WC晶块尺寸, 人们采用了诸如降低烧结温度 ^[4,5,6] 和添加过渡族元素碳化物作为晶粒长大抑制剂(如: VC、 Cr₃C₂、 TaC等) ^[7,8,9,10] 等方法, 但这些方法均不利于材料致密化 ^[11] , 而纳米/超细硬质合金性能对孔隙极为敏感 ^[12] , 因此, 在控制晶粒长大同时, 减少及消除孔隙以获得全致密材料在纳米硬质合金烧结中将显得十分重要, 纳米晶WC-Co复合粉末的烧结致密化研究是我们合理确定烧结工艺的基础。

本文作者研究了机械合金化纳米晶WC-10Co复合粉末的烧结致密化行为和一般规律, 并考察了一种新型晶粒长大抑制剂的影响, 为纳米硬质合金的开发提供了一些实验依据。

1 实验

实验采用的原料粉末有WC粉、 Co粉、 VC粉、 Cr₃C₂粉以及一种新型晶粒长大抑制剂A。按表1所示的6种不同成分进行配料, 然后将混合粉末在混料器中混合2 h, 接着在以硬质合金球作研磨体的高能球磨机中球磨80 h。激光粒度分析仪测试表明, 机械合金化后粉末颗粒大小约为0.5 μm。用X射线测量WC晶粒尺寸, 数值为20～40 nm。

表1 粉料的成分(质量分数, %)

Table 1 Chemical components of powders(mass fraction, %)

Sample No.	Co	VC+Cr₃C₂	A	WC
1 2 3 4 5 6	10 10 10 10 10 10	0.4 0.8 1.2 1.6 0.8 0.8	0 0 0 0 0.1 0.2	Bal Bal Bal Bal Bal Bal

球磨后, 在粉末中掺入1.5%的石蜡。粉末经干燥后在内径为10 mm的模具内压制, 压制压力为200 MPa, 压坯质量为5±0.2 g。用游标卡尺测量压坯径向尺寸。

压坯在普通SL63-6B真空电阻炉中烧结, 保持真空度为0.1 Pa。烧结温度为1 275、 1 300、 1 325、 1 350和1 375 ℃; 在每个温度点考察了不同烧结时间的影响, 分别为5、 10、 15、 20和30 min。

压坯经过烧结后测量其密度和径向尺寸。烧结密度在精度为10^-4 g的AEL-200电子分析天平上用排水法测量, 为了防止孔隙对结果的影响, 采用石蜡封孔, 密度计算公式由下式给出:

ρ=ρ_水×m₀/(m₁-m₂)

式中 ρ为烧结坯密度; ρ_水为水的密度; m₀为坯块在浸蜡前的质量; m₁为坯块在浸蜡后的质量; m₂为浸蜡坯块在水中的质量。

用游标卡尺测量烧坯径向尺寸, 试样径向烧结收缩率按下式计算:

S=(1-D_s/D_c)×100%

式中 S为烧结径向收缩率; D_c为压坯径向尺寸; D_s为烧结样品径向尺寸。烧结密度和收缩率是对3个样品测量后取平均值得到的。

2 结果与讨论

2.1烧结温度和烧结时间对烧结致密化的影响

图1、 2所示分别为不同的烧结温度、时间对1^#样品烧结密度和烧结收缩率的影响。烧结密度和烧结收缩率随着烧结温度的提高而增加。由图1、 2还可看出, 在1 275～1 300 ℃致密化速度比较快, 收缩较明显, 这可能是在这个温度范围内液相大量出现, 有利于溶解-析出和颗粒重排列的进行。可见晶粒细化引起的合金共晶点降低效果较明显(普通硬质合金共晶点为1 320 ℃ ^[13] ); 在1 300～1 375 ℃这个温度范围内, 曲线较为平缓, 尤其对于15、 20、 30 min烧结时间的曲线, 这点表现得更加明显。这说明纳米晶粉末活性高, 在1 300 ℃, 15 min左右基本完成了致密化, 相对密度达到98%,这与文献 [ 14] 报导的结果相吻合(该文献认为, 含有抑制剂VC的纳米晶WC-Co复合粉末在液相出现温度下烧结15 min才可致密); 在1 375 ℃, 30 min时, 烧结密度可达14.46 g/cm³, 烧结收缩率达27.2%。

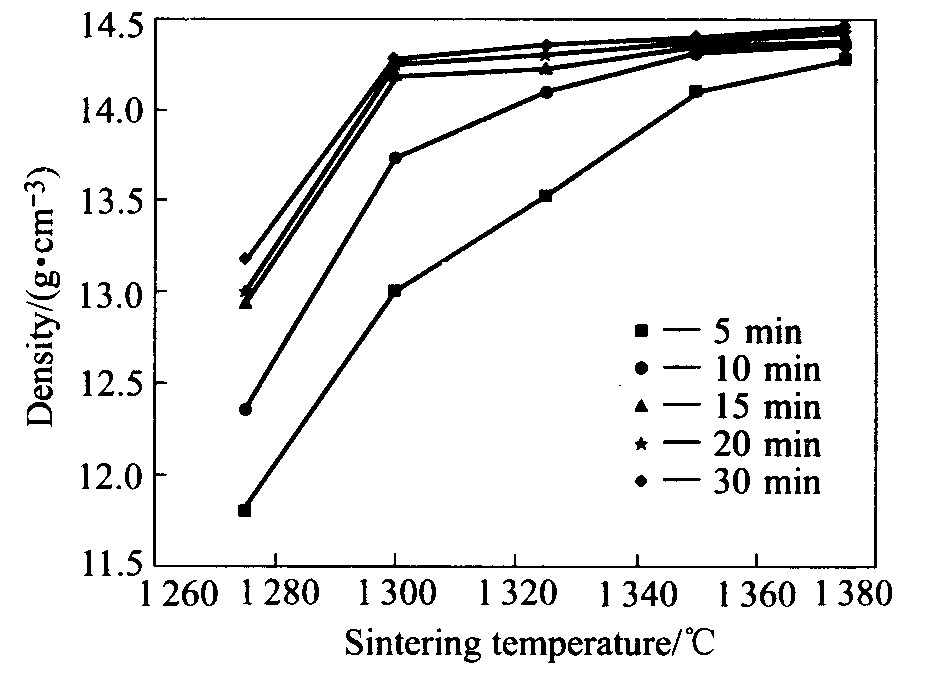

图1 烧结温度、时间对烧结密度的影响

Fig.1 Effects of sintering temperature and time on density

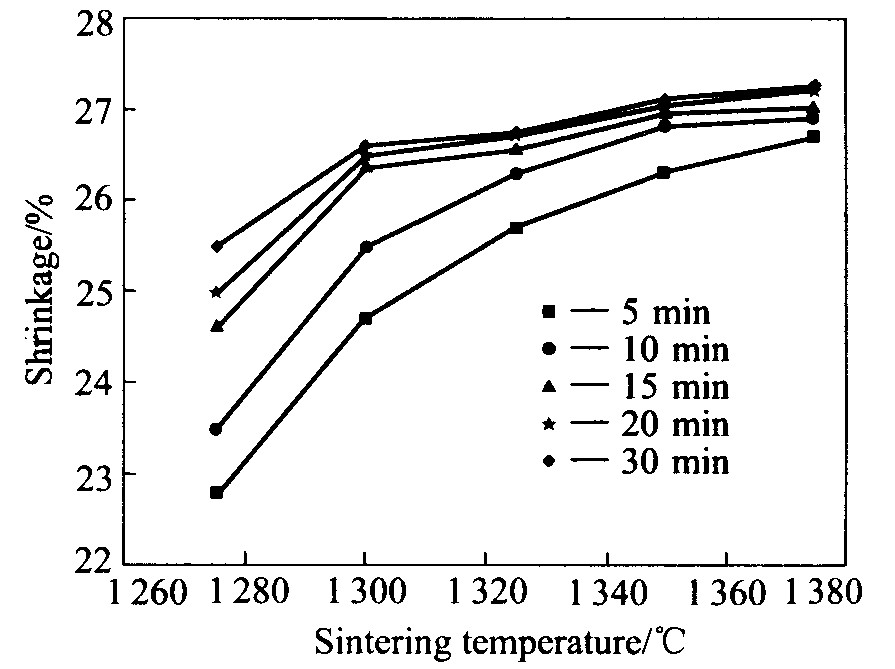

图2 烧结温度、时间对烧结收缩率的影响

Fig.2 Effects of sintering temperature and time on shrinkage rate

关于烧结温度和时间对纳米晶硬质合金粉末烧结致密化行为的影响, 可由Enner致密化关系式 ^[15] 来说明

ΔL/L₀=K·exp(-59 000/RT)·d^m·t (1)

式中 ΔL/L₀为相对长度收缩率; R为气体常数; T为烧结温度; t为烧结时间指数; K为速度常数; d为颗粒度; m为与温度有关的指数(在1 190～1 480 ℃范围内其平均值为-2/3)。由式(1)知道, 随着烧结温度和烧结时间的增加, 烧结收缩愈加明显。另外, 根据该理论, 颗粒越小, 烧结收缩率越大, 颗粒度对烧结收缩的影响显著, 这点很适合于纳米(晶)硬质合金粉末体系。

2.2抑制剂对烧结致密化的影响

2.2.1 VC、 Cr3C2复合抑制剂

图3、 4显示了VC、 Cr₃C₂复合晶粒长大抑制剂对致密化的影响, 烧结条件为1 375 ℃, 30 min。抑制剂含量增加, 烧结密度和收缩率都下降, 密度由14.46 g/cm³下降到14.37 g/cm³; 相应的, 收缩率由27.2%降到26.5%。这是由于抑制剂溶解在液相钴里, 阻碍了WC在液相中的溶解-析出过程, 进而使烧结密度降低, 收缩率减小。可见, 对于普通的真空烧结, 通过大量增加抑制剂含量的做法并不可取。这是因为增加抑制剂含量提高了材料孔隙度, 并且VC和Cr₃C₂皆为脆性碳化物, 不利于提高硬质合金的综合性能 ^[15] 。

2.2.2 新型抑制剂A

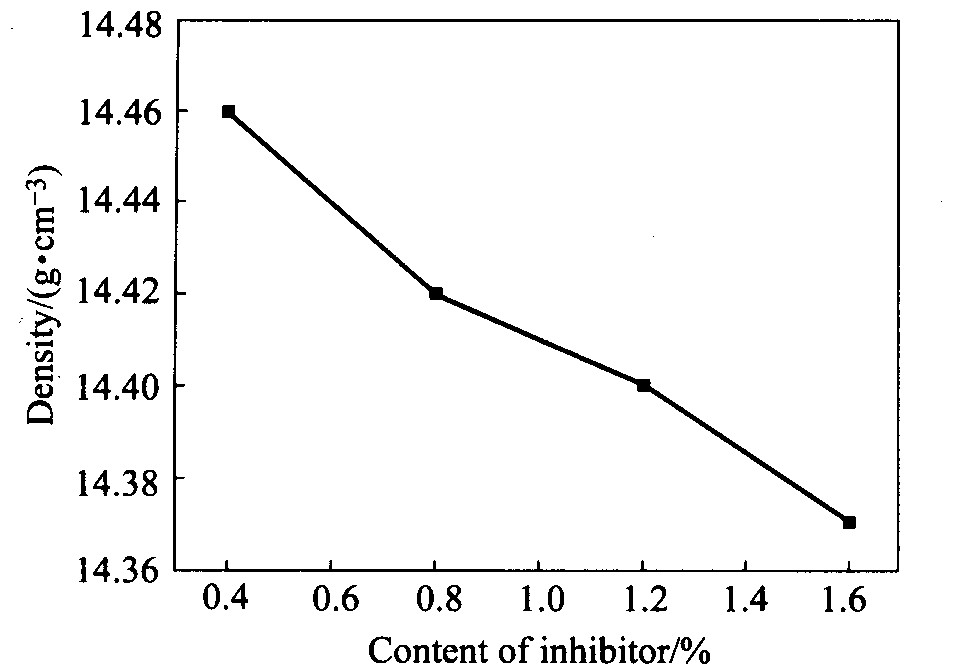

图3 抑制剂对烧结密度的影响

Fig.3 Effect of inhibitor content on density

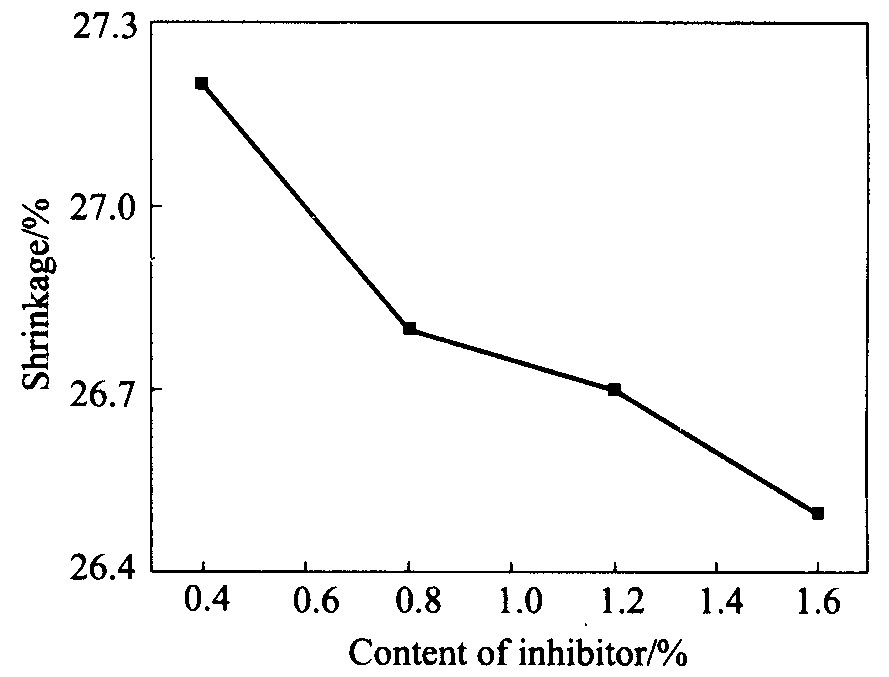

图4 抑制剂对收缩率的影响

Fig.4 Effect of inhibitor content on shrinkage rate

2^#、 5^#、 6^#样品在不同的温度下烧结30 min, 相应的致密化曲线图由图5、 6给出。 5^#、 6^#样品在2^#样的基础上添加了新型晶粒长大抑制剂A。由图5、 6可明显看出, 添加了A的试样的致密化程度比未添加的好, 在较低的温度下, 5^#、 6^#样品已经具有较高的密度, 这将更有利于硬质合金烧结过程中的晶粒长大控制。在1 375 ℃时含有A的试样烧结密度均达到了14.48 g/cm³, 而2^#试样密度只有14.42 g/cm³。实验中, 添加A提高了样品的致密化程度。这主要是由于A属于一种惰性物质, 既不会与WC形成固溶体, 也不会溶解在钴中。但钴对纳米A颗粒又具有良好的润湿性。通过机械合金化后, A能够均匀地分布在晶界上, 减小了粉末颗粒在升温阶段的纳米WC间的接触程度, 阻碍了晶粒长大, 有利于在烧结过程中纳米结构保持。其结果, 一方面降低了烧结体系出现液相的温度, 另一方面便于纳米WC晶粒局部调整位置, 降低了液相烧结时的颗粒重排阻力。由图5、 6还可以发现, 适量增加A的含量(0.1%～0.2%)有利于致密化。

图5 2#、 5#、 6#样品的烧结密度比较

Fig.5 Comparison of densities of samples No.2, 5 with 6

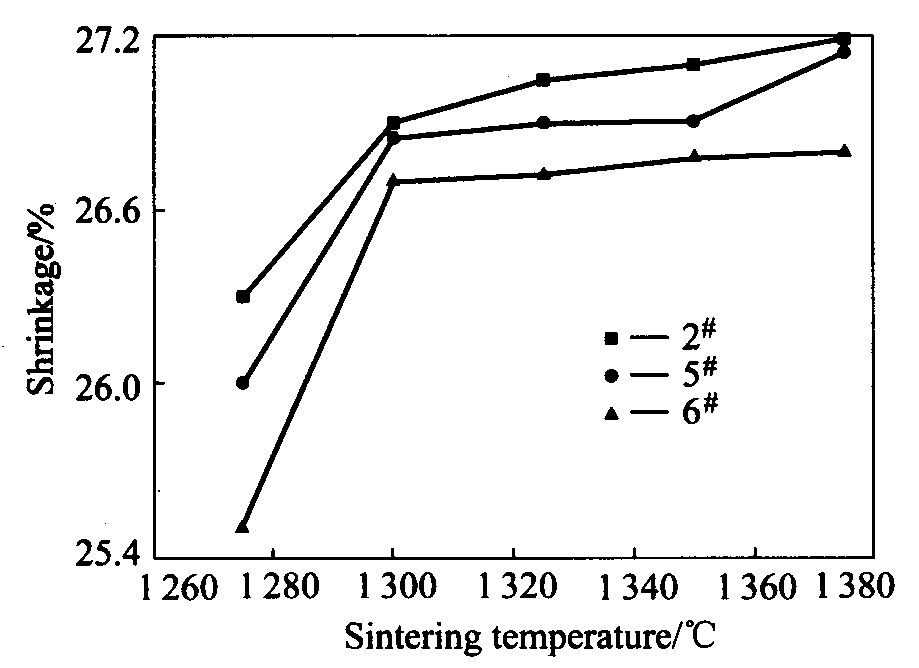

图6 2#、 5#、 6#样品的收缩率比较

Fig.6 Comparison of shrinkage rates of samples No.2, 5 with 6

值得一提的是, 新型抑制剂A对WC晶粒长大抑制机理与过渡族元素碳化物有所不同。由于A属于惰性物质, 机械合金化后能够均匀地分布在晶界上, 有效地阻碍WC晶粒长大; 而过渡族元素碳化物主要溶解在液相钴中, 从而降低WC在Co中的溶解度, 进而阻碍WC在液相中的溶解-析出过程^[16]。

2.3 扫描电镜分析微观组织

图7所示为2^#样品在1 375 ℃, 30 min烧结条件下的SEM微观组织, 对应的样品密度为14.42 g/cm³。图中组织以粗晶为主, 并且大小分布不均匀, VC、 Cr₃C₂复合晶粒长大抑制剂抑制效果有限, 在长时间高温烧结条件下, 晶粒迅速长大。可见, 采用传统的过渡族碳化物晶粒长大剂很难制备小于0.2 μm的硬质合金, 而只能规模化生产晶粒度小于0.4 μm的硬质合金。

图8所示为6^#样品在1 375 ℃, 30 min烧结条件下的SEM微观组织, 对应的样品密度为14.48 g/cm³, WC晶粒细小且均匀, 采用线切割法测得晶粒大小约为180 nm。

由图7、 8可见, 6^#样品烧结微观组织细小且分布均匀, 而2^#样品晶粒粗大且大小分布不均, 这说明在长时间高温烧结条件下6^#样品稳定性比2^#样品好。 6^#样品只是在2^#样品成分的基础上添加了0.2%新型晶粒长大抑制剂A, A能够均匀分布在晶界上, 有效控制长时间高温烧结条件下的晶粒长大, 改善了组织分布。同时还应注意到, 由于新型抑制剂A的影响, WC晶粒定向生长的趋势明显, 这将有利于提高合金性能。

图7 2#样品SEM微观组织

Fig.7 SEM micrograph of sample No.2

图8 6#样品SEM微观组织

Fig.8 SEM micrograph of sample No.6

上述结果表明, 新型晶粒长大抑制剂A的成功开发为纳米结构硬质合金制备创造了便利条件。不含A的纳米晶粉末在1 300 ℃, 15 min烧结条件下已经具有了相当高的密度(如图1、 2), 而A具有优良的对晶粒长大的抑制效果(如图7、 8), 降低了液相出现温度(如图5、 6), 可见A较好地解决了致密化和控制晶粒长大之间的矛盾。若在此基础上引入低压烧结等特殊的烧结工艺, 进一步降低烧结温度、减少烧结时间和提高烧结密度, 制备出全致密的纳米结构的硬质合金块体材料将不再是难题。
