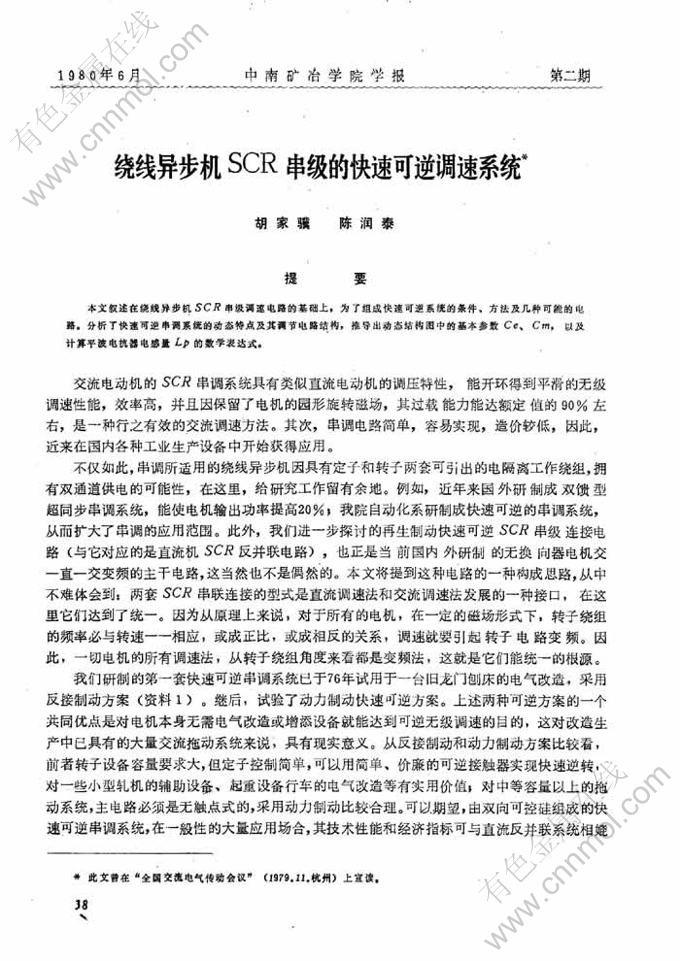

绕线异步机 SCR 串级的快速可逆调速系统

来源期刊：中南大学学报(自然科学版)1980年第2期

论文作者：胡家骥 陈润泰

文章页码：38 - 50

关键词：绕线异步机； 可逆调速系统； 可逆系统； 双向可控硅； 平波电抗器； 数学表达式； 基本参数； 可逆电路； 调速电路； 动态结构图

摘    要：本文叙述在绕线异步机SCR串级调速电路的基础上,为了组成快速可逆系统的条件、方法及几种可能的电路。分析了快速可逆串调系统的动态特点及其调节电路结构,推导出动态结构图中的基本参数Ce、Cm,以及计算平波电抗器电感量Lp的数学表达式。

Abstract: On the basis of automatic speed control system consisting of a.c.motor-SCR cascade,the paper has described conditions,methods and several possiblecircuits for forming quick-reversible system.The dynamic characteristics ofquick-reversible system with cascade and its structure of regulation circuit areanalyzed,and the basic parameters Ce,C_M of regulation circuit,as well asthe mathematical formula for calculating inductance L_p of ripple reactorhave been derived.
