DOI: 10.11817/j.issn.1672-7207.2015.04.022
基于Delaunay三角形的非结构化有限元GPR正演
杜华坤，冯德山，汤井田
(中南大学 地球科学与信息物理学院，
有色资源与地质灾害探查湖南省重点实验室，湖南 长沙，410083)
摘要：介绍传统Bowyer-Watson三角网逐点插入法的原理与实现步骤，并将固定边界限制、Laplacian光顺、边压缩、边分裂、点插入等拓扑变换技术应用于网格剖分的优化；为了使数值解的误差在全域内接近于均匀分布，通过间隔函数法实现点源、线源等网格渐变控制，结合局部粗化或细化技术，建立高质量Delaunay 三角形网格，实现自适应网格剖分。通过1个起伏地表与断层模型网格剖分实例验证非结构化网格对于物性参数分布复杂或几何特征不规则的地电模型的适应性。根据GPR有限元波动方程，应用三角形剖分、线性插值的Galerkin有限单元法进行求解。建立1个复杂GPR地电模型，利用Delaunay 三角形对该GPR地电模型进行自适应网格剖分。研究结果表明：非结构化网格对于物性参数分布复杂或几何特征不规则的地电模型都具有良好的适应性；非结构化三角形网格剖分质量好，单元密度易控制，易于实现自适应有限元，能提高复杂模型正演精度。
关键词：Delaunay三角形剖分；非结构化网格；有限单元法；正演模拟；探地雷达
中图分类号：P631 文献标志码：A 文章编号：1672-7207(2015)04-1326-09
GPR simulation by finite element method of unstructured grid based on Delaunay triangulation
DU Huakun, FENG Deshan, TANG Jingtian
(Key Laboratory of Hunan, Nonferrous Resources and Geologic Disasters Prospecting,
School of Geosciences and Info-Physics, Central South University, Changsha 410083, China)
Abstract: The theories and steps of traditional Bowyer-Watson triangulation incremental insertion method were introduced, and the fixed boundary limitation and topological transformation technology such as Laplacian smoothing, edge contraction, edge division and point insertion were applied to mesh generation optimization. In order to make the numerical solution error approach to the uniform distribution in the whole domain, mesh gradation controls such as point source and line source were realized by interval function method combined with local coarsening or local refinement technology, and high quality Delaunay triangle mesh was built to realize self-adaption mesh generation. A complex GPR geoelectric model was built, and the self-adaption mesh generation was made about this model by Delaunay triangle. The results show that the unstructured mesh has good adaption to the geoelectric model whose physical parameter distribution is complex or whose geometric features are irregular. Unstructured triangle mesh generation has high quality and easy controlling mesh density to realize self-adaption finite element algorithm, which can improve the complex model forward precision.
Key words: Delaunay triangulation; unstructured grid; finite element method; forward simulation; ground penetrating radar
对于复杂地球物理正、反演问题的求解，网格生成的重要性不容低估，它直接影响有限元的求解效率与计算精度。根据拓扑结构关系将网格生成技术分为结构化网格和非结构化网格两大类[1]。结构化网格具有统一的拓扑结构，节点关系可以通过网格编号规律推算出来，网格生成的速度快，数据结构简单[2]，但结构网格不再满足地球物理勘探日趋复杂化的要求。目前，非结构化网格取得了飞速发展，它突破了网格节点的结构性限制，节点和单元的分布是任意的，易于控制网格单元的大小、形状和网格节点的位置，删除或加入节点方便，具有更大的灵活性，可方便、合理分布网格的疏密并实现自适应算法[3-4]。非结构化网格的自动剖分方法有很多，目前流行的方法主要有Delaunay三角化方法、前沿生成法(advancing front technique，AFT)、有限四叉树(finite quad tree method)算法。AFT算法[5]采用递归方法对区域进行分割、搜寻和判断，在模拟区域的边界处能产生非常好的网格，对生成单元的控制能力强，但在网格结尾处时，大、小网格的结合是推进波前法的难点。四叉树[6]是一种递归的数据结构，可有效地控制平面中多等级的几何体，易于实现网格密度控制与自适应分析，但其缺点是生成网格与所选择的初始栅格及其取向有关，边界处单元质量较差，程序实现复杂，不利于并行处理。Delaunay三角剖分[7]是连接所有相邻的Voronoi 多边形的生长中心所形成的三角剖分，是目前最流行的全自动非结构化有限元网格生成方法，它的实现策略主要有逐点插入法、分冶法、三角网生长法共3种。Delaunay三角剖分实施过程中常遵循外接圆准则、最大最小三角形内角准则与Thiessen区域准则。目前，在地球物理领域，Delaunay非结构化剖分也得到了广泛应用，如：Key等[8]开展了基于非结构化网格的2D大地电磁自适应有限元模拟；Li等[9]将该自适应非结构化有限元应用到海洋可控源模拟中；汤井田等[10]采用非结构化三角形网格，开展了2.5D直流电阻率法自适应有限元数值模拟，提高了模拟复杂模型的灵活性；任政勇等[11]提出了一种新的非结构化局部节点加密策略，结合二次有限单元法开展了三维直流电阻率模拟，它具有计算量小、剖分精度高的特点；柳建新 等[12]采用自适应非结构网格剖分实现了起伏地形下的任意复杂地电模型MT二维正演模拟。在此，本文作者结合GPR模型的特点对传统Delaunay三角剖分算法进行优化，并将其用于线性插值FEM的探地雷达二维正演，有效地提高了复杂模型模拟的灵活性与精度。
1 改进与细化的Bowyer-Watson逐点插入三角网生成算法
Bowyer-Watson逐点插入法是Lawson[13]提出的建立 Delaunay 三角网的算法。该算法在增加新点时，只对新插入的点周围三角形局部产生影响，无需对整个网格进行重构，思路简单，易于编程实现。其基本步骤如下。
步骤1：对所有的点进行遍历，求出点集的边界面网格，定义1个包含所有数据点的初始凸多边形，在实际计算中常选取最小外接矩形。得到辅助矩形框后，连接该矩形的任一条对角线。矩形一分为二，生成2个大三角形，这便是初始网格，这样就建立1个覆盖整个计算区域的原始网格与初始三角网。
步骤2：在已经建立的初始网格的基础上插入点集中1个新点。图1(a)所示是插入1个新的顶点p1，然后形成4个新的三角形，再依次插入其他点。图1(b)所示是根据所有外接圆包含新点形成新三角形，删除这些三角形所形成的1个多边形Delaunay空洞。该插入的新点对 Delaunay 空洞的各顶点是可见的空洞。图1(c)所示是连接插入的新点与Delaunay 空洞的各顶点所形成的新网格。
步骤3：重复步骤2，直到所有的散点集合都插入完毕为止。图1(d)所示为所有新点插入完成后的网格。
步骤4：删除辅助凸多边形。图1(e)所示为当点集中全部的点都插入到三角网格后，删除辅助矩状凸多边形所得的网格；同时删除与辅助凸多边形有关的所有三角形，得到的最后三角剖分结果如图1(f)所示。
步骤5：删除所有包含初始多边形顶点(非原始数据点)的三角形。
在Bowyer-Watson逐点插入法实际应用中，当点集较大时，算法速度较慢，若顶点集范围是凹区域，则产生的网格会超出网格边界，可能得到的是非法三角网。因此，仍需要在网格单元的形状质量、单元的数目与稀疏分布、计算效率等方面进行局部优化，本文的优化主要包括以下几方面。
1) 以图2(a)为例，在经典的 Delaunay 三角形网格剖分后，由于固定边界
，
，
，
和
的限制，导致局部优化过程中最小角最大准则不能得到满足，三角形存在过小的锐角，甚至存在生成的三角形与固定边界交叉的情况，如
，
和
与固定边界交叉，为此采用图2 (b)所示的方法，将边界的中点或三角形的外接圆圆心添加到离散点集中，然后形成Delaunay三角网。

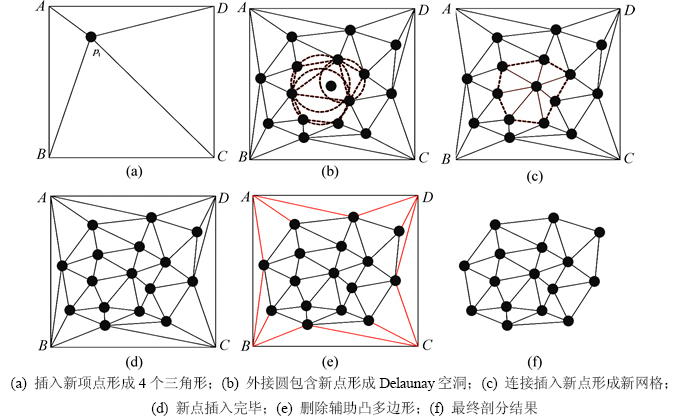

图1 逐点插入法生成Delaunay三角网过程
Fig. 1 Delaunay triangulation processes by incremental insertion method

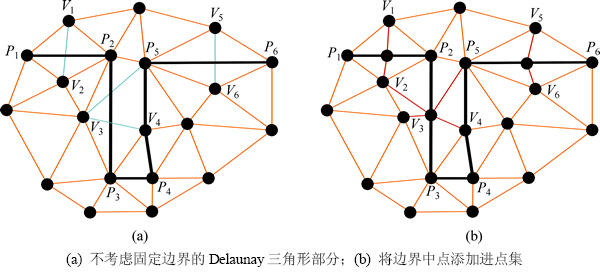

图2 考虑固定边界限制的Delaunay 三角网
Fig. 2 Delaunay triangulation consider fixed boundary constraints
2) 为了进一步提高网格质量，使网格变得更光滑、单元形状更接近等边三角形，需要开展细致的优化工作，实际优化处理主要有2类：第1类为不改变网格的拓扑结构，只对节点进行移动，提高网格质量。图3所示的Laplacian 光顺能使网格之间的变化更光滑。第2类称为拓扑变换，如图4所示，它包括边翻转、边分裂、边压缩、点插入、点删除，这些局部操作能在大部分网格不动的前提下，进行局部改变与更新，有效地节约了计算资源。网格优化操作中常依据如下次序：点的删除→局部调用 Laplacian 光顺→边的压缩→边翻转→边分裂与点插入。
3) 网格渐变控制：开展复杂地球物理模型正演时，模型中常存在点源、线源、井孔、套管等点状或线状的源。为了兼顾计算效率与计算精度，需要在物性参数变化剧烈区域采用细网格，在缓变区采用粗网格，而在点插入的Delaunay三角网剖分生成中，考虑用间隔函数控制法来实现渐变网格的生成[14]。第1种方式为：图5(a)所示的点源疏密过渡控制方法，在点源A附近的网格很密，由该点向四周网格逐渐变疏，离该点越近，网格越密；离A点最远的B点处，网格较粗，网格尺度呈线性变化。第2种方式为线源的疏密过渡控制方法。线源是指某一条直线或曲线附近的网格很密，由该直线或曲线向两边网格逐渐变疏。如图5(b)所示，线段AB附近网格较密，距AB较远处的C点处网格尺寸最大。

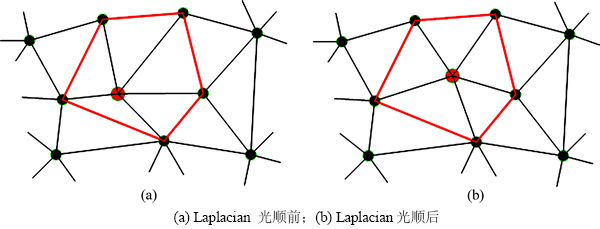

图3 Laplacian光顺处理
Fig. 3 Laplacian smoothing processing

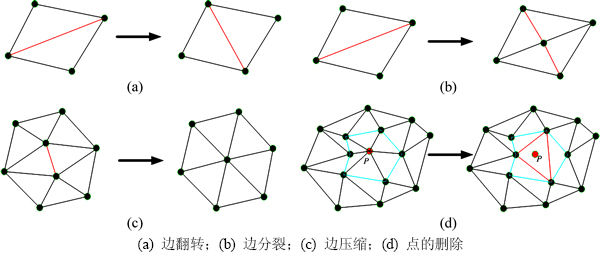

图4 几类拓扑变换
Fig. 4 Several topological transformations

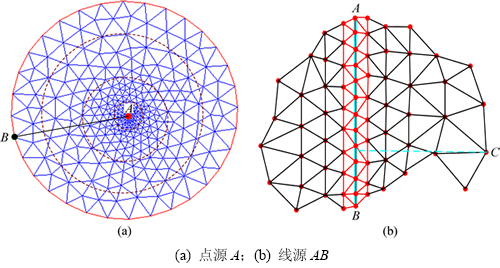

图5 点源与线源渐变控制原理及剖分示意图
Fig. 5 Sketch map of point source and line source control principle and subdivision
4) 网格细化与粗化方法。地球物理正演所用的网格都是在数值求解之前生成，因此，很难在首次计算时较好地解决局部地球物理特征，需要根据后验误差估计算法重新修改网格[15]以满足解的要求：若当前网格尺寸比预测的网格尺寸小，则应加大网格尺寸；若比预测的网格尺寸大，则需对网格进一步加密。因此，在网格剖分过程中，需要对网格进行细化和粗化。细化是当需要增加网格密度时，在现有网格的某个部位插入新点，提高数值解的品质。而粗化则是当要减少网格点的密度时，通过删除点来降低过高精度的解。1:4细化，找出单元格三边的中点处各插入1个新点，并将各个新点相连。粗化时可采用相反的操作来进行。1:4网格细化方法如图6所示。
利用前面介绍的Delaunay 三角形非结构化网格剖分算法，对图7所示的起伏地表与断层模型进行非结构化Delaunay三角网剖分。图7(a)所示为逐点插入法采用494个节点、901个三角单元初次剖分所生成的Delaunay三角网。从图7可见：地表地形的起伏得到了很好拟合，由于网格剖分过程中实施了渐变控制，在地形变化剧烈区域采用了较小的网格、较多的单元，而在其他区域网格较稀疏。图7(b)所示为采用1:4插值加密后的剖分结果，加密后共计为1 888个节点，3 604个三角单元，该网格可明显提高数值解的品质，但会占用更多的内存与计算时间。
图6 1:4网格细化方法
Fig. 6 1:4 mesh refinement method

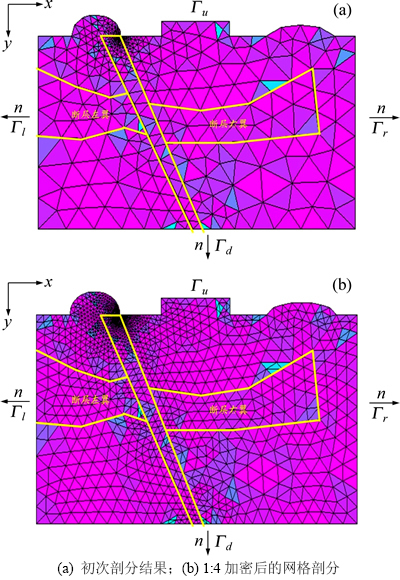

图7 起伏地表与断层模型非结构化网格剖分
Fig. 7 Unstructured grid subdivision of fluctuation surface and fault model
2 GPR波动方程有限元求解
根据电磁波理论，雷达波在媒质中的传播应遵循Maxwell方程组[16]，由Maxwell方程组结合媒质的本构关系，导出雷达波波动方程可以表示为[17]：
(1)
(2)
式中：E为电场强度(V/m)；H为磁场强度(A/m)；B为磁感应强度(T)；D为电位移(C/m2)；J为电流密度(A/m2)；ρ为电荷密度(C/m3)。
式(1)~(2)表明磁场H和电场E满足相同的微分方程。因此，仅以电场波动方程式(1)为例，结合初边值条件，应用三角单元剖分的FEM求解GPR满足的偏微分方程。而Galerkin有限元推导时设定未知函数的导数在边界上有已知值，其结果满足Neumann自然边界条件[18]。三角形单元剖分示意图如图8所示，假定二维求解区域已被剖分成许多个三角形单元，在三角单元内，3个顶点分别为Pi，Pj和Pm，节点按逆时针方向编号依次为i，j和m，其坐标依次为(xi，zi)，(xj，zj)和(xm，zm)，节点函数值依次为Ei，Ej和Em，这3点组成三角形单元为Δijm，其面积用Δ表示。三角形中的点p(x，y)与i，j和m这3点的连线，将Δijm分割成3个小三角形Δpjm，Δpmi和Δpjj，其面积分别为Δi，Δj和Δm，点p在单元中的位置，也可用下式表示：
，
，
(3)
式中：Li，Lj和Lm为面积的比值，是量纲1的数，称为二维面积(自然)坐标，它们是单元上的局部坐标。

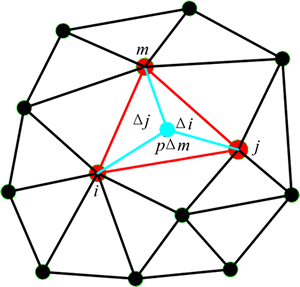

图8 三角形单元剖分示意图
Fig. 8 Sketch map of triangular element subdivision
由于
，即3个面积坐标之和恒为1，所以，只有2个坐标是独立的。
，
和
均为x和y的线性函数，且有
(4)
(5)
(6)
其中：
；
；
；
，为三角单元Δijm的面积；ai，…，cm和Δ为只与顶点坐标有关的常数，所以，
和均为x和y的线性函数，且线性函数的线性组合也为线性函数；
为x和y的线性函数，根据面积坐标的定义，可直接写出三角单元中线性插值函数为
(7)
其中：
；
；
。
根据Galerkin法实现方式，在求解区取任意单元e，将式(1)两边同时乘以
，并对单元e求积分[19]，有
(8)
其中：
；
；
；N1，N2和N3为单元上3个节点的形函数；E1，E2和E3为3个节点的电场强度；Ω为单元面积。则可将等式(8)左边第1项展开为
(9)
其中：Me为单元质量矩阵，
(10)
式(8)左边第2项展开为
(11)
其中：
为单元阻尼矩阵，
(12)
式(8)左边第3项展开为
(13)
其中：
，为单元的E列向量；Ke为对称矩阵，
；s=i，j，m；t=i，j，m。
(14)
式(8)右边项展开为
(15)
根据式(9)，(11)，(13)和(15)，可将单元积分式 (8)改写为
(16)
将单元列向量
，
和
扩展成全体节点的列向量
，
和
，
，
，
。其中ND为节点总数。将3×3的系数矩阵Me，和
分别扩展成ND×ND的矩阵M，
和K，将列向量Se扩展成ND维列向量S，即
(17)
其中：
；
；
；
。
(18)
由于
，要使方程(18)有解，必须使
(19)
式(19)便是时空域GPR的二维电场有限元波动方程。式中：M为质量矩阵；为阻尼矩阵；K为刚度矩阵；和
为时间的一次导数；和
为时间的二次导数[20]。对式(19)加载具体的边界条件，结合大型线性方程组高精度、快速求解算法即可求解[21-22]。
3 GPR正演模拟实例
图9所示为复杂模型示意图。该模型为1个长×宽为10 m×6 m的矩形区域，中间是起伏分界面，上层介质的相对介电常数ε1为5.0，电导率σ1设置为0.000 1 S/m；下层介质的相对介电常数ε2为8.0，电导率σ2为0.001 0 S/m。在背景介质中存在3个圆状异常体，最上面的圆状异常体为电缆管线的金属外壳，其介电常数为1.0，电导率为106 S/m，圆心位置为(6.5 m，2.0 m)，半径为0.05 m；左边圆为空洞，其介电常数为1.0，电导率为0 S/m，圆心位置为(5.5 m，2.8 m)，半径为0.10 m；右边为排水管线其介电常数为80.0，电导率为0.002 0 S/m，圆心位置为(7.5 m，2.8 m)，半径为0.15 m。在3圆的左边还有1个滑移断层，其形状、大小与空间位置如图9所示，其介电常数为20.0，电导率为0.010 0 S/m。采用图9所示的非结构化网格三角形自适应剖分方式，共计365个节点，644个单元。GPR波脉冲激励源的中心频率为100 MHz，模拟中波源为100 MHz的Ricker子波，置于界面下0.1 m，时间步长为0.2 ns，时窗长度为120 ns。
应用FEM对该模型进行正演，模拟所得的GPR剖面图如图10所示。从图10可见：上、下2层不平分界面处产生了1个能量较强反射界面，界面上起伏波动大、变化剧烈的角点、欠光滑的断棱处，产生了角点绕射波形，通过时深转换计算可知它与图9所示模型中的界面位置相吻合。
3个圆状异常体所在位置出现了双曲线绕射波，双曲线弧形两翼的宽度都比圆的直径大很多，但双曲线的弧顶能准确对应3个圆状异常体的顶点。对比3个圆产生的反射及绕射波，由于物性参数不一样，产生的反射波的能量强弱也是有区别的，最上边的电缆管线的金属外壳异常体由于产生全反射，故反射波能量最强；而左边的圆形空洞体能量最弱，排水管线的上、下界面的绕射波最清晰。而左边的滑移断层由于形状不规则，产生了较多的绕射波与反射波，很难了解其是哪条边所引起的。通过分析该复杂模型可知，基于非结构化三角剖分的FEM方法，能较好地拟合复杂GPR模型的物性参数分界面，其数值模拟结果能真实、客观地反映雷达波的实际探测波形特征。

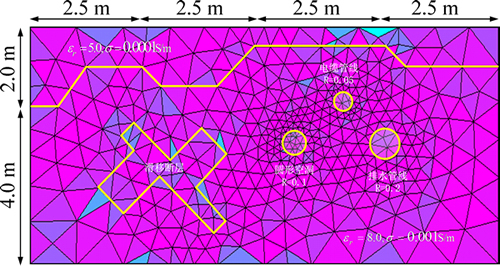

图9 复杂模型的非结构化网格剖分示意图
Fig. 9 Sketch map of unstructured grid subdivision of complex model

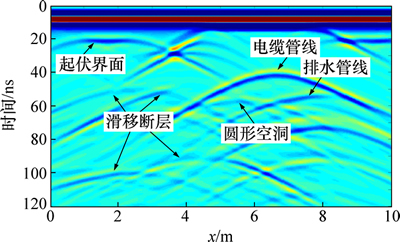

图10 复杂模型的正演剖面图
Fig. 10 Modeling section of complex model
4 结论
1) 在传统的Bowyer-Watson逐点插入法的基础上，将Laplacian光顺、固定边界限制、拓扑变换优化技术应用于网格剖分中，通过间隔函数网格渐变控制法和局部粗化或细化技术，建立了高质量Delaunay 三角形网格，实现自适应FEM网格剖分。
2) 非结构化网格对于物性参数分布复杂或几何特征不规则的模型都具有良好的适应性，网格剖分质量好，计算效率高，单元密度易控制。
3) 三角形非结构化剖分能很好地拟合物性参数分界面及任意复杂形体模型，数据光滑程度好，数值模拟结果能真实、客观地反映雷达波的实际探测波形特征。
