溶胶-凝胶提拉法制备ITO透明导电膜
陈世柱, 李 晶
(中南大学 材料科学与工程学院, 长沙 410083)
摘 要: 采用溶胶-凝胶(sol-gel)法, 利用自制的提拉实验设备于石英玻璃片上制得了ITO(indium tin oxide)透明导电薄膜, 并就薄膜的物相结构、 微观组织、 导电性能及透光性等进行了研究分析。 结果表明: 薄膜的方电阻和透光性与提拉速度、 提拉次数、 热处理温度、 冷却方式及Sn原子掺杂量等因素有关。 当Sn原子掺杂量为12.5%(质量分数)、 提拉速度为80mm/min、 经5次提拉且每次提拉后经550℃热处理(炉外空冷)而最终制得的ITO薄膜的方电阻为110Ω/□, 透光率可达90%以上。 用溶胶-凝胶法制备ITO薄膜具有工艺简单可控, 成本较低且宜于大面积成膜等优点。
关键词: sol-gel法; 提拉; ITO膜; 透明; 导电 中图分类号: TG174.45
文献标识码: A
Sol-gel dip-coating technique for
preparation of ITO thin film
CHEN Shi-zhu, LI Jing
(School of Materials Science and Technology, Central South University,
Changsha 410083, China)
Abstract: The ITO(Indium tin oxide) thin films were prepared by sol-gel method on the quartz glass slices to be clipped by a lab-scale dip-coating equipment. The structure properties and the physical properties (electrical resistance and transmittance) of the films were investigated by XRD, SEM, IR four-probe method and UV-VIS spectrometer. The experimental results indicate the possibility to prepare transparent and conductive ITO films by sol-gel dip-coating technique. The resistance and transmissivity of films is related to the tin atoms volume to be adulterated, dip-coating speed, heat treatment temperature, et al. The resistance of the ITO films is 110Ω/□ and the transmissivity is above 90% at the visible light area when tin atoms content in the sample is 12.5%(mass fraction), the dip-coating speed is 80mm/min and the heat treatment temperature is 550℃ in the technique condition. It will be convenient for preparation of large area ITO films by sol-gel dip-coating technology in low cost.
Key words: sol-gel technique; dip-coating; indium tin oxide film; limpidity; conducting electricity
目前, 由于ITO薄膜具有良好的透光性、 导电性及防紫外线的特性而在薄膜晶体管 (TFT)、 平板液晶显示 (LCD)、 光生伏打器件中的有源和无源组元、 红外辐射反射热镜及太阳能电池等方面获得了广泛应用[1-4]。 ITO薄膜的制备方法很多[5-7], 目前应用最广的成熟工艺有磁控溅射法、 激活反应蒸发法以及化学气相沉积法等, 其中磁控溅射法已成为工业制备ITO透明导电薄膜的最重要的生产工艺, 但采用磁控溅射法因首先要制备出高纯纳米尺度的In2O3/SnO2复合粉体(ITO纳米粉)材料, 然后需制得高密度的ITO靶材, 最后利用专门的磁控溅射设备才能使得在基体材料上制得ITO薄膜, 由于工艺过程复杂, 工艺条件苛刻以及废靶率高等, 所以成本较高。 另一方面, 随着汽车风挡及民用建筑玻璃对化雪、 除雾及防紫外线等功能的需求日增, 以较低的成本生产出大面积的ITO膜已成为人们关注的新课题, 而由于磁控溅射法在设备条件方面的限制, 所以并不宜于大面积ITO膜的制备。 近年来, 一种用sol-gel提拉法[8-13]制备ITO透明导电膜的新工艺受到人们的广泛关注。 如加拿大的Djaoued等[9]采用sol-gel工艺制得了方电阻为100Ω/□的ITO透明导电膜; 法国的Daoudi等[10]用高分辨率透射电镜对以sol-gel提拉法制得的ITO膜的微观组织进行了深入的研究分析, 薄膜侧向各层的微观组织清晰可见。 sol-gel提拉法与其他方法相比, 具有工艺简单可控, 成本较低且宜于大面积成膜等优点, 因而具有广泛的应用前景。
本文作者采用溶胶-凝胶法、 利用自制的提拉实验设备制得了方电阻为110Ω/□, 透光率可达90%以上的ITO透明导电薄膜, 并对影响薄膜的导电及透光性能的提拉速度、 提拉次数及Sn搀杂量等因素进行了分析讨论。
1 实验
1.1 溶胶的配制
将精铟(纯度99.99%)置于烧杯中, 然后按铟与硝酸的摩尔比为1.2∶1的比例加入浓度为7mol/L的稀硝酸, 再于恒温磁力搅拌器上使铟溶解(溶液温度控制在60℃左右, pH值约为2.0)。 待铟完全溶解后, 将溶液过滤、 蒸发, 最后结晶出硝酸铟晶体。 将获得的硝酸铟晶体又溶入乙酰丙酮中得棕黄色乙酰丙酮铟溶胶(控制溶胶中In3+含量约为0.17mol/L); 将氯化锡溶入乙醇中,再将此溶液按一定的配比加入到乙酰丙酮铟溶胶中, 使其混合均匀, 最后得到掺有Sn元素的稳定溶胶。 将经清洗、 干燥处理过的玻璃片(石英玻璃)夹持于提拉设备上, 然后多次进行浸胶—干燥—烧结处理而制得透明薄膜。 图1所示为用sol-gel法制备ITO薄膜的工艺流程框图。

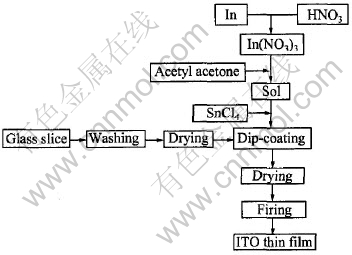

图1 用sol-gel提拉法制备ITO薄膜的工艺流程
Fig.1 Flow diagram of sol-gel dip-coating technique for preparation of ITO films
1.2 提拉制膜
提拉过程是在自制的提拉实验设备上进行的, 其基本结构如图2所示。 一减速箱的输入轴与可调速电机相联, 输出轴与导轮相联; 在导轮上系有一拉线, 此拉线绕过定滑轮栓住一夹具。 当电机正、 反转时, 其拉线可牵动夹具作上下运动, 运动的速度可通过对电机的调速予以控制。
将经清洗、 干燥处理过的石英玻璃基片夹于夹具上, 将盛有已制备好的溶胶的烧杯置于夹具正下方。 开启电机使玻璃基片垂直下移直至伸入溶胶设定的深度, 稍停后, 再使玻璃基片上移至提出溶胶液面, 则于基片表面浸上了一层均匀透明的胶膜。 将此已浸胶的玻璃片利用红外灯使其烤干, 最后置于电阻炉中进行热处理, 这样就完成了1次提拉制膜过程。

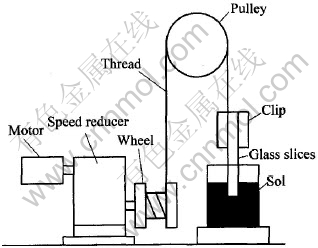

图2 提拉实验设备示意图
Fig.2 Schematic of lab-scale dip-coating device
2 结果与讨论
2.1 物相结构
将制得的薄膜在SIMENS-D500型X射线衍射仪上进行物相结构分析。 图3所示为Sn掺杂量为12.5%(质量分数)、 提拉速度为80mm/min、 经5次提拉及热处理温度为 550℃(保温1h, 炉外空冷)工艺条件下制得薄膜的X射线衍射谱。 分析表明, 该谱线为In2O3 晶体的衍射谱线。 再对薄膜进行了能谱分析, 图4所示为薄膜的EDS谱。 该谱证实了薄膜中Si、 In和Sn元素的存在, 其中Si是石英玻璃的主要成分, 有可能由于扩散而与薄膜中的In2O3发生了化学结合而形成了Si—O—In键, 而看不到其特征峰(如SnO2、 SnO), 表明Sn元素已溶入In2O3晶格中形成了固溶体, 这是符合ITO的物相特征的[14]。 此外, 应用Sherrer公式由X射线衍射结果可估算出ITO膜的平均晶粒尺寸为20nm左右。

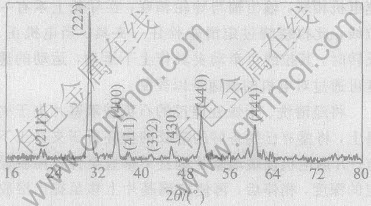

图3 膜的X射线衍射谱
Fig.3 XRD pattern of film

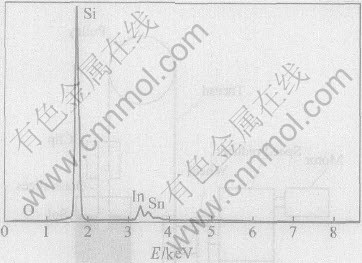

图4 膜的EDS谱
Fig.4 EDS spectra of film
2.2 导电性
导电性是衡量薄膜品质的功能性指标, 通常测膜的方电阻R□的大小。
2.2.1 提拉速度对薄膜方电阻的影响
表1列出了Sn掺杂量为12.5%、 经5次提拉及热处理温度为 550℃(保温1h, 炉外空冷)工艺条件下以不同提拉速度制得的ITO薄膜的电阻值。
表1 不同提拉速度下薄膜的电阻
Table 1 Resistance of film under different dip-coating speed
从表1可见, 提拉速度越慢, 膜电阻越小, 这应是由于提拉速度较快时, 溶胶对基体的润湿不易完全, 连续性差, 胶膜欠均匀及浸胶量不足而使得膜厚较薄等因素引起的。
2.2.2 提拉次数对薄膜方电阻的影响
图5所示为Sn掺杂量为12.5%、 提拉速度为80mm/min及热处理温度为 550℃(保温1h, 炉外空冷)工艺条件下以不同提拉次数制得的ITO薄膜的电阻随提拉次数的变化。 由图可见, 薄膜方电阻随提拉次数的变化是非线性的, 且在前3次镀膜过程中, 提拉次数对薄膜方电阻的影响很大, 而随着提拉次数的增加, 这种影响逐渐降低。 前几次随着提拉次数的增加, 薄膜的方电阻显著降低是很显然的, 因为接近基体玻璃浸涂的膜, 尤其是第一层膜, 由于溶胶对基体玻璃不可能完全浸润, 故膜中的大量微观缺陷与空洞被后浸的胶膜所填补而对膜电阻的影响十分明显; 之后的几层, 因胶膜中的微观缺陷与空洞已基本补平, 而随提拉次数的增加虽能因膜增厚而增大了导电面积, 但因此而引起膜电阻降低的幅度不会很明显, 以至方电阻曲线逐渐平缓。

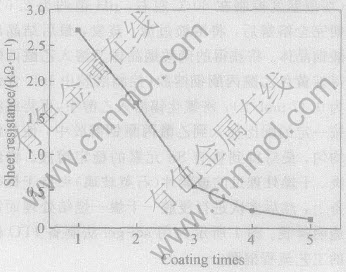

图5 薄膜电阻随提拉次数的变化
Fig.5 Variation of resistance of films with dip-coating times
2.3 透光率
透光率是衡量ITO膜的品质的另一重要的功能性指标。 透光率的测定是在TU-1800SPC型紫外可见分光光度计上进行的。
图6所示为Sn掺杂量为12.5 %、 提拉速度为80mm/min, 热处理温度为550℃及炉外空冷工艺条件下, 所制薄膜的透光率随提拉次数的变化。 由图可见, 经1次提拉的, 波长在450~1000nm可见光范围内的透光率在90%以上;经5次提拉的, 波长在400~470nm可见光范围内的透光率在90%以上, 波长在470~1000nm可见光范围内的透光率在80%以上; 检测数据基本反映出透光率随膜厚而变的规律。

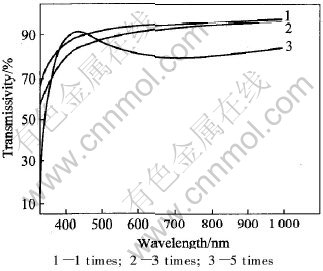

图6 薄膜的透光率随提拉次数的变化
Fig.6 Variation of transmissivity of films with dip-coating times
根据光透过原理[15, 16], 光强度I随厚度的变化符合指数衰减规律, 即
I=I0eαx(1)
式中 α为光吸收系数, 其值取决于材料的性质和光的波长; x为光传播的距离, 在这里, 可视石英玻璃能完全透过可见光, 故式中的x就是薄膜的厚度; I0 为被测材料表面(即x=0)处的光强度。
图中出现部分有偏离理论透光率的现象(如提拉5次的透光率在360~480nm光区高过于提拉2次的)可能是由于随着提拉次数的增加, 薄膜缺陷、 晶界等处的成分不均匀性也随之增加等原因而影响了光吸收系数α的改变。
另一方面, 由图6可见, 提拉5次制得的薄膜对于波长在280~320nm之间的紫外线的透光率约在15%以下, 即对紫外线的吸收率大于85%, 这说明ITO薄膜具有良好的防紫外线功能。
2.4 微观组织
将Sn掺杂量为12.5 %、 提拉速度为80mm/min, 经5次提拉、 热处理温度为550℃及炉外空冷工艺条件下所制ITO膜在KYKY-Amray2800型扫描电镜上进行了SEM分析。 图7所示为ITO透明导电薄膜的正面微观组织的SEM照片, 而图8所示为膜的侧面SEM照片。 由图7可见, 溶胶基体上成膜较均匀, 无空洞、 气泡等大面积的宏观缺陷的存在; 而由图8可见膜的厚度在220~300nm之间。

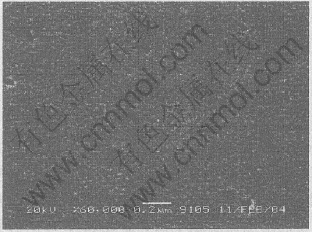

图7 ITO透明导电膜的正面SEM像
Fig.7 SEM image of obverse of ITO film

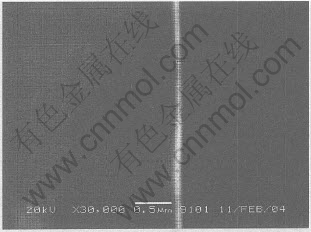

图8 ITO透明导电膜的侧面SEM像
Fig.8 SEM image of cross section of ITO film
3 掺Sn量对ITO薄膜导电性的影响
3.1 ITO薄膜的导电机理
In2O3薄膜的本征态是不导电的, 而ITO薄膜是因In2O3中氧空位的出现及Sn4+的掺杂而具有导电性的。 其中氧空位是在热处理过程中In2O3 的部分氧离子O2-脱离原晶格, 留下的电子使部分高价的铟离子In3+变为低价的In+而形成的, 氧离子空位相当于一个带正电荷的中心, 能束缚电子。 被束缚的电子处于氧离子空位上, 为邻近的In3+所共有, 它的能级距导带很近, 当受激发时该电子可跃迁到导带中, 因而具有导电性。 形成氧空位的反应式为
而Sn掺杂后, 因Sn4+和In3+的半径接近, 很容易取代In2O3中In3+的位置而形成替位固溶体。 为保持电中性, 易变价的Sn4+将俘获一个电子而变成Sn3+, 故Sn4+的存在是载流子的主要来源之一, 是提高ITO薄膜载流子(自由电子)、 降低电阻率的另一主要途径。 其掺杂反应式为
3.2 不同掺Sn量对ITO薄膜方电阻的影响
图9所示为Sn与In摩尔比分别为0、 2.5%、 5.0%、 7.5%、 10.0%、 12.5%、 15.0%、 17.5%及20.0%时ITO对薄膜方电阻的影响。 由图可见, 在Sn掺杂量小于7.5%时, ITO薄膜的方电阻随Sn掺杂量的增加而急剧下降; 而在超过7.5%时, 随Sn掺杂量的增加变化缓慢; 当Sn掺杂量为12.5%时, 对应着一个最小值(0.11kΩ/□); Sn掺杂量从12.5%增加到15%时, 方电阻呈现出略为增大的趋势, 但此后又有所下降。

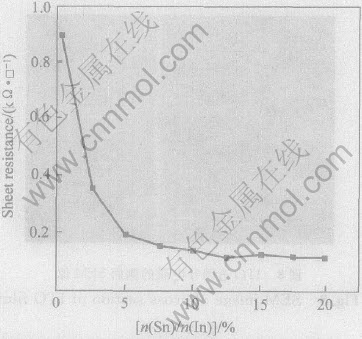

图9 不同Sn掺杂量对ITO薄膜方电阻的影响
Fig.9 Effect of different tin contents on resistance of ITO films
在 Sn掺杂量较小时, 薄膜随Sn原子的增加, 自由电子数增多, 载流子浓度迅速增大而表现为电阻值急剧下降; 而当Sn掺杂量超过一定值(12.5%)后, 由于施主离子在晶界的分离, 而使得电阻值略为增大。
4 结论
1) 用sol-gel提拉法制备出了ITO透明导电薄膜, 薄膜较均匀, 无空洞、 气泡等大面积宏观缺陷。
2) 在Sn掺杂量为12.5%(质量分数)、 提拉速度为80mm/min、 提拉5次、 每次经550℃热处理及炉外空冷工艺条件下制得的ITO薄膜的方电阻为110Ω/□。
3) ITO薄膜的透光率主要与薄膜厚度有关, 经5次提拉的ITO薄膜的透光率可高达90%以上。
4) ITO薄膜对紫外线的吸收率大于85%, 因而具有良好的防紫外线功能。
