文章编号：1004-0609(2007)07-1083-07
Sn-9Zn钎料与内加Cu质点和Cu基体界面生长行为
卫国强1，况 敏2，杨永强1，赵 利2
(1. 华南理工大学 机械工程学院，广州 510641；
2. 广州有色金属研究院 材料表面中心，广州 510651)
摘 要：在Sn-9Zn无铅钎料中加入Cu金属质点，研究在长时间钎焊条件下钎料/Cu质点、钎料/Cu基体界面金属间化合物(IMCs)的生长行为。结果表明：在钎料/Cu质点和钎料/Cu基体界面处都生成Cu-Zn相(IMCs)，其组成为Cu5Zn8+CuZn或Cu5Zn8，而且钎料/质点界面处IMCs的生长速度明显快于钎料/基体处；同时发现，Cu质点的加入大大减小了钎料/Cu基体界面IMCs的厚度。由于Cu质点原位生成Cu-Zn IMCs，消耗了焊点中的Zn，因此Sn-9Zn/Cu接头的可靠性得以提高。
关键词：Sn-9Zn 钎料；无铅钎料；Cu质点；金属间化合物
中图分类号：TG 454 文献标识码：A
Interfacial growth behavior of Sn-9Zn/additive Cu-particles and Sn-9Zn/Cu-substrate
WEI Guo-qiang1, KUANG Min2, YANG Yong-qiang1, ZHAO Li2
(1. College of Mechanical Engineering, South China University of Technology, Guangzhou 510641, China;
2. Materials Surface Centre, Guangzhou Research Institute of Nonferrous Metals, Guangzhou 510651, China)
Abstract: The growth behavior of interfacial intermetallic compounds (IMCs) of Sn-9Zn/additive Cu-particles and Sn-9Zn additive Cu-substrate was investigated under the condition of extended soldering time. The results show that the Cu-Zn phases, which are composed of Cu5Zn8 and CuZn or Cu5Zn8, are formed at the interfaces of both Sn-9Zn/Cu-particles and Sn-9Zn/Cu-substrate, simultaneously the growth rate of IMCs of Sn-9Zn/Cu-particles is markedly higher than that of Sn-9Zn/Cu-substrate. It is also shown that the addition of Cu-particles in Sn-9Zn solder greatly reduces the thickness of IMCs layer of Sn-9Zn/Cu-substrate. The reliability for Sn-9Zn/Cu joint is improved for the diminished Zn content in soldering joint due to the in-situ formation of IMCs of Sn-9Zn/Cu-particles.
Key words: Sn-9Zn solder; lead-free solder; Cu-particle; intermetallic compound (IMCs)
Sn-38Pb钎料因其优异的性能和低廉的成本在电子组装行业中被广泛使用。但是Pb及其化合物属于有害物质，长期使用会对环境和人类健康造成危害，欧盟等许多国家已禁止进口含Pb电子产品。在寻找传统的Sn-38Pb钎料的替代品的过程中，Sn-9Zn无铅钎料(θm=198 ℃)由于熔点接近Sn-38Pb钎料(θm= 183 ℃)，并且具有优异的力学性能及良好的经济性，被认为是Sn-38Pb钎料的潜在替代品之一[1-3]。在对Sn-9Zn钎料的研究中发现，在Sn-9Zn/Cu钎焊接头形成的金属间化合物(IMCs)是Cu-Zn IMCs而不是Cu-Sn IMCs。由于Cu-Zn IMCs的高温不稳定性，在多次再流焊及服役过程中接头界面Cu-Zn IMCs过度生长甚至分解导致接头界面出现孔洞，同时焊点中单质锌的存在将引起电化学腐蚀，降低接头的可靠性[4-7]。
为限制Sn-9Zn/Cu钎焊接头界面Cu-Zn IMCs的生长及降低焊点中单质Zn的含量，可通过合金化方法在Sn-9Zn钎料中加入与Zn的亲合力比Sn大的合金元素，如Cu和Ni等[8-10]，以降低Zn的活性来达到以上目的。但Cu或Ni的加入将导致Sn-9Zn钎料的熔点升高，这将丧失Sn-9Zn无铅钎料熔点接近Sn-38Pb钎料的优势。本文作者采用复合钎料[11-17]方法，通过在Sn-9Zn粉状钎料中加入Cu质点，制得Cu质点增强的Sn-9Zn/Cup复合钎料。在钎焊时Cu质点原位生成IMCs，在不升高Sn-9Zn钎料熔点的前提下，降低钎焊接头界面Cu-Zn IMCs的生长速度，从而减小钎料/基体界面IMCs的厚度并降低焊点中单质Zn的含量，以提高焊点的可靠性[18]。为了探讨Cu质点的加入对Cu基体界面IMCs生长的影响，以及Cu质点界面和Cu基体界面IMCs的生长机理，研究Cu质点界面IMCs的生长行为，并与Cu基体界面IMCs的生长行为进行了比较，从理论上解释在Sn-9Zn钎料中加入少量Cu质点就可降低Cu基体界面IMCs厚度的原因。
1 实验
1.1 Sn-9Zn/Cup复合钎料的制备
在粒径为45 μm的Sn-9Zn粉状钎料(图1(a))中加入不同比例粒径为8 μm的Cu粉(图1(b))，加入量分别为Sn-9Zn钎料的2%和5%(质量分数，下同)，用自
图1 Sn-9Zn粉状钎料和Cu粉的SEM形貌

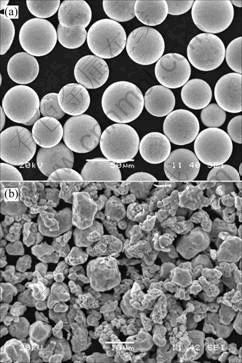

Fig.1 SEM morphologies of Sn-9Zn powdery solder(a) and Cu-particle(b)
制的活性钎剂加入到按以上比例配制好的钎料中，通过搅拌方法调制成膏，其中钎剂的加入量为复合钎料的12%。为保证粉状钎料和Cu质点的混合均匀，搅拌时间不少于30 min。
1.2 钎焊试样的制备
Cu基板采用纯度为99.95%的纯铜，尺寸为30 mm×30 mm×0.2 mm。纯铜试样用800号砂纸磨光后，分别在5%(体积分数)的HCl溶液、去离子水和酒精溶液中浸泡并吹干，然后用分配器把复合钎料膏定量的注在试样中央(注入量约为200 mg)。将准备好的试样放入再流焊炉中进行钎焊，钎焊温度为230 ℃，钎焊时间为40 s，出炉空冷。二次再流焊的参数为θr= 230 ℃，tr1=5 min，tr2=10 min。
1.3 试样检测与观察
把钎焊试样在焊点中心处切开，用环氧树脂进行镶嵌，镶样时保证试样和观察面垂直，然后打磨、抛光，最后用腐蚀液(HNO3 5%，HCl 3%，CH3OH 92%，体积分数)进行腐蚀。采用LEICA DMIRM光学显微镜和JSM-5910扫描电镜对组织形貌、界面层厚度进行观察分析，用NORAN能谱分析仪对IMCs成分进行半定量分析。
2 实验结果
2.1 钎料/基体界面显微组织
图2所示为Sn-9Zn，Sn-9Zn+2%Cu，Sn-9Zn+5%Cu 这3种钎料钎焊后经230 ℃、10 min再流焊的钎料/基体界面的显微形貌。图3所示为在扫描电镜上测量所得的Cu-Zn IMCs的厚度。EDX成分分析表明，钎料/基体IMCs由Cu5Zn8(钎料边)和CuZn(Cu基体边)组成，和文献[5]的结果一致。图4所示为再流焊时间对钎料/基体界面IMCs厚度的影响。
2.2 钎料/质点界面显微组织形貌及成分分析
图5所示为Sn-9Zn+2%Cu复合钎料经230 ℃，40 s钎焊后的焊点中Cu质点界面的形貌及元素分布。表1所列为Cu质点从边缘到中心的EDX成分分析结果。从图5及表1可以看出，从质点边缘到中心处相组织分别为Cu5Zn8，CuZn和没有反应的Cu，Cu-Zn IMCs的厚度大约为3.3 μm。
图2 钎料/基体界面的显微形貌

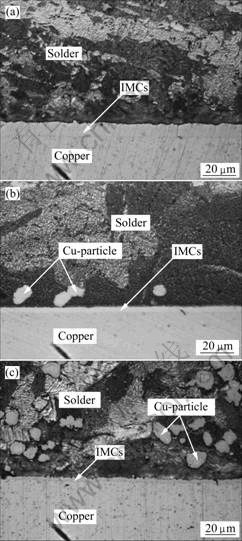

Fig.2 Interfacial morphologies of solder/substrate under reflowing at 230 ℃ for 10 min: (a) Sn-9Zn; (b) Sn-9Zn+2%Cu; (c) Sn-9Zn+5%Cu
图3 IMCs厚度的测量
Fig. 3 Measurement of thickness of IMCs
图4 再流焊时间对IMCs厚度的影响
Fig.4 Influence of reflowing time on thickness of IMCs: 1—Soldering 40 s; 2—Reflowing 5 min; 3—Reflowing 10 min
图5 Sn-9Zn+2%Cu/Cu质点界面形貌与元素分布

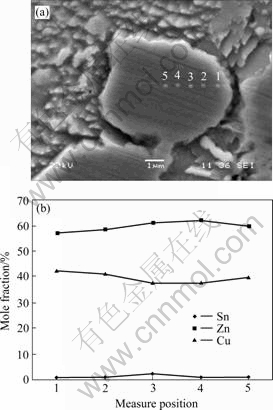

Fig.5 Sn-9Zn+2%Cu/Cup interface morphology(a) and element distribution(b) under soldering at 230 ℃ for 40 s
图6所示为Sn-9Zn+2%Cu复合钎料经230 ℃，5 min再流焊后焊点中Cu质点界面的形貌及元素分布。表2所列为从Cu质点边缘到中心的EDX成分分析结果。从图6及表2可以看出，由于该质点较小(直径为6.58 μm)，Cu已经全部转化为Cu5Zn8相，不存在CuZn相。说明要生成CuZn相，必须要有足够量的Cu供给。
表1 Sn-9Zn+2%Cu钎料230 ℃, 40 s钎焊Cu质点处EDX元素分析

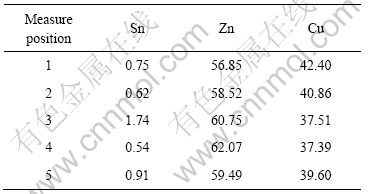

Table 1 EDX element analysis of Sn-9Zn+2%Cu/Cu-particle interface under soldering at 230 ℃ for 40 s
图6 Sn-9Zn+2%Cu/Cu质点形貌及元素分布

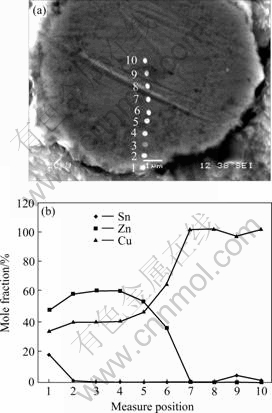

Fig.6 Sn-9Zn+2%Cu/Cu-particle interface morphology and element distribution under reflowing at 230 ℃ for 5 min
图7所示为Sn-9Zn+2%Cu复合钎料经230 ℃，10 min再流焊的焊点中Cu质点界面的形貌及元素分布。表3所列为从Cu质点边缘到质点中心的EDX成分分析。从图7和表3可以看出，Cu质点完全转化为Cu-Zn IMCs，Cu质点的外层为Cu5Zn8相，内层为CuZn相，因为质点的直径大约为12 μm，说明Cu-Zn IMCs的厚度超过6 μm。
表2 Sn-9Zn+2%Cu钎料230 ℃, 5 min再流焊Cu质点处EDX元素分析

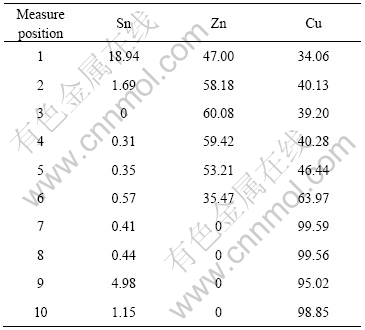

Table 2 EDX element analysis of Sn-9Zn+2%Cu/Cu-particle interface under reflowing at 230 ℃ for 5 min
图7 Sn-9Zn+2%Cu/Cu质点形貌及元素分布

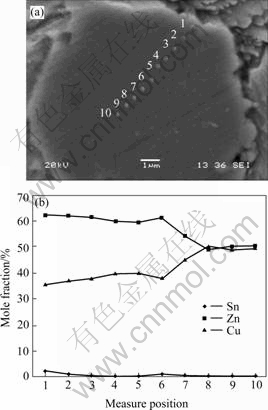

Fig.7 Sn-9Zn+2%Cu/Cu-particle interface morphology and element distribution under reflowing at 230 ℃ for 10 min
2.3 质点和基体界面处IMCs厚度比较
图8所示为不同再流时间的Cu质点和Cu基体界面处的IMC厚度。可以看出，随着时间的延长，无论是在Cu质点处，还是在Cu基体处，IMC的厚度都增加；在相同的再流焊条件下，Cu质点处的厚度大大超过Cu基体处的厚度。

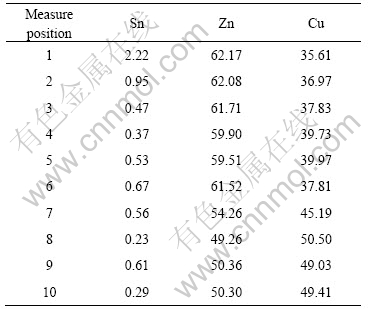

表3 Sn-9Zn+2%Cu钎料230 ℃, 10 min再流焊Cu质点处EDX元素分析
Table 3 EDX element analysis of Sn-9Zn+2%Cu/Cu-particle interface under reflowing at 230 ℃ for 5 min (mole fraction, %)
图8 Cu质点和Cu基体界面处IMCs厚度的比较
Fig.8 Comparison of interfacial IMCs thickness between Cu-particle and Cu-substrate: 1—Soldering 40 s; 2—Reflowing 5 min; 3—Reflowing 10 min
3 分析与讨论
在Sn-9Zn粉状钎料中加入少量的Cu质点，就可大大降低钎料/基体界面Cu-Zn IMCs的生长速度，减小界面IMCs的厚度；另一方面，Cu质点原位生成IMCs，降低了焊点中单质Zn的含量，使焊点的耐腐蚀性得以提高；而在焊点中原位生成的IMCs可强化焊点，提高焊点的热疲劳及蠕变性能，从而提高焊点可靠性。
在相同钎焊条件下，Cu质点界面处所形成的Cu-Zn IMCs的厚度大大超过基体界面处所形成的Cu-Zn IMCs的厚度，说明Cu质点“捕获”Zn的能力大于Cu基体。Cu质点的加入对钎料/基体界面IMCs的形成有明显的影响，而钎料/质点界面和钎料/基体界面的IMCs生长行为存在明显的差异。
3.1 Cu质点、Cu基体的溶解行为
钎焊时质点、基体界面反应界面示意图如图9所示。当用Sn-9Zn钎料(加质点或不加质点)钎焊Cu时，Cu首先在界面溶解进入液态Sn-9Zn钎料中，在局部位置处达到饱和，由于Zn和Cu的亲合力比Zn和Sn的亲和力大，因此在界面上形成Cu-Zn IMCs，Cu的溶解速率和界面处液态钎料中Zn的浓度分布将影响界面IMCs的生长行为。
图9 钎焊过程钎料/基体和钎料/质点界面反应示意图
Fig.9 Sketch of interfacial reaction for solder/substrate and solder/particle under soldering
根据固态金属在液态金属中的溶解公式，单位面积固态金属溶解量的表达式为
溶解量的另一表达式为
所消耗的Cu一部分融入液态钎料中，另一部分和Zn反应生成IMCs，因此h可表示为
式中 w为Cu在液态钎料中的质量分数；w(Cu)为Cu在Cu-Zn IMCs中质量分数；Vc为IMCs的体积；ρc为IMCs的密度。
把式(2)代入式(1)得：
当Cu在液态钎料中达到饱和时，Cu的溶解率只和IMCs的体积变化率有关，因此对式(4)求导数，可得界面IMCs的生长速率为
从式(5)可知，界面IMCs的生长速率只和液-固态金属的接触面积、液态钎料的体积及接触时间有关。在本实验条件下Cu质点界面和Cu基体界面在液态Sn-9Zn钎料中所处的状态是不同的，对于单个Cu质点而言，S/VL比值较小(相当于浸沾钎焊)，而对于Cu基体而言，S/VL比值较大，从式(5)可以看出，Cu质点/钎料界面处的IMCs的生长速率大于Cu/基体界面处的生长速率，这和实验结果一致。
3.2 Cu质点、Cu基体/钎料界面的扩散行为
当在界面处形成的Cu-Zn IMCs变成连续层时，就没有Cu和液态Sn-9Zn钎料的接触，此时Cu-Zn IMCs层的生长就要靠液态钎料中的Zn和质点、基体中的Cu扩散通过IMCs层和IMCs层中的Cu、Zn扩散来满足。扩散过程有新相的生成，属于反应扩散，而反应扩散速度(反应层增厚的速度)取决于化学反应速度和原子扩散速度两个因素。若反应扩散速度由原子扩散控制，则反应层厚度与时间呈抛物线关系；若反应扩散过程由反应速度控制，则反应层厚度与时间呈线性关系。从图4和8可以看出，在本实验条件下，IMCs层的生长主要受化学反应速度控制。
综上所述，由于在钎焊时Cu质点界面、Cu基体界面的溶解速度不同，Cu质点“捕获”钎料中Zn的能力大于Cu基体，在钎料中加少量的Cu粉就能明显减少Cu基体界面IMCs的厚度。少量Cu粉的加入，在钎焊时对钎料的流动性(引起液态钎料的粘度变化)不会产生明显的影响。
4 结论
1) 在Sn-9Zn钎料中加入Cu质点，可大大减低Sn-9Zn钎料/Cu基体界面IMCs的生长速度，从而有效压缩IMCs层的厚度，界面IMCs由Cu-Zn相组成。
2) 钎焊时Sn-9Zn钎料/Cu质点界面Cu的溶解速度明显大于Sn-9Zn钎料/Cu基体界面处的，因此IMCs层的生长速率大于钎料/Cu基体界面的生长速率，导致Cu质点处IMCs的厚度明显大于Cu基体处。
3) 由于Cu质点“捕获”钎料中Zn的能力大于Cu基体，在Sn-9Zn钎料中加入少量的Cu粉，就可显著降低焊点界面IMCs的厚度；Cu质点原位生成IMCs，可减少焊点中单质Zn的含量，从而提高焊点可靠性。
