MnO2-FeS2-H2SO4浸出体系下H+和Fe3+对MnO2浸出的影响
冯雅丽1,张旭1,李浩然2,蔡震雷1
(1. 北京科技大学 土木与环境工程学院,北京,100083;
2. 中国科学院过程工程研究所 生化工程国家重点实验室,北京,100190)
摘要:在MnO2-FeS2-H2SO4浸出过程中,通过监测溶液中Mn2+浓度的变化,考察不同初始浓度下H+和Fe3+对MnO2浸出率和浸出速率的影响,并通过电化学研究对浸出过程中H+和Fe3+的作用进行分析。对Fe3+催化MnO2-FeS2-H2SO4浸出过程进行电化学研究;同时对Fe3+催化MnO2-FeS2-H2SO4浸出过程进行了动力学分析。结果表明:硫酸浓度与MnO2浸出率和浸出速率存在密切关系;在硫酸浓度低于1 mol/L时,MnO2的浸出率随着硫酸浓度的上升而缓慢上升;硫酸浓度超过1 mol/L时,MnO2的浸出率不再随硫酸浓度上升,甚至存在略微下降;同时发现反应初期MnO2的浸出速率与硫酸浓度呈正比关系,而在反应后期MnO2的浸出速率与硫酸浓度却呈反比关系。Fe3+在MnO2-FeS2-H2SO4浸出体系中具有重要作用,尤其是在反应初期有一定催化作用,Fe3+催化MnO2-FeS2-H2SO4浸出的过程完全符合产生固体反应物的固-液反应动力学,MnO2-FeS2-H2SO4浸出过程主要受FeS2表面反应及反应产物控制。
关键词:MnO2的浸出率;催化作用;电化学;反应动力学
中图分类号:TF803.21 文献标志码:A 文章编号:1672-7207(2014)12-4123-06
Effect of H+ and Fe3+on leaching MnO2 in MnO2-FeS2-H2SO4 leaching system
FENG Yali1, ZHANG Xu1, LI Haoran2, CAI Zhenglei1
(1. Civil and Environmental Engineering School, University of Science and Technology Beijing, Beijing 100083, China;
2. National Key State Laboratory of Biochemical Engineering, Institute of Process Engineering,
Chinese Academy of Sciences, Beijing 100190, China)
Abstract: In the MnO2-FeS2-H2SO4 leaching system, through the variation of the concentration of Mn2+ in solution, MnO2 leaching rate and leaching efficiency were investigated and mionitored with different concentrations of H+ and Fe3+. And the electrochemical study of H+ and Fe3+ to the leaching process was analyzed. The electrochemical reaction process of Fe3+ catalytic the leaching system was investigated. The kinetics of Fe3+ catalytic the MnO2-FeS2-H2SO4 leaching system was analyzed. It shows that the leaching efficiency and leaching rate have close relationship with sulfuric acid concentration. In the sulfuric acid concentration less than 1 mol/L, MnO2 leaching efficiency slowly increases with the concentration of sulfuric acid rising. With the concentration of sulfuric acid over 1 mol/L, MnO2 leaching efficiency does not increase with the concentration of sulfuric acid rising, and even with a slight decrease. In the initial reaction, MnO2 leaching rate is directly proportional to the concentration of sulfuric acid, and in the late reaction, MnO2 leaching rate is inversely proportional to the concentration of sulfuric acid. Fe3+ plays an important role in the MnO2-FeS2-H2SO4 leaching system, and it has catalysis at the beginning of the reaction. The process of Fe3+ catalyzing MnO2-FeS2-H2SO4 leaching system completely matches (liquid/solid) reaction kinetics with solid reactant controlled.
Key words: leaching efficiency; catalysis; electrochemistry; reaction kinetics
锰是一种重要的金属元素,广泛应用于钢铁、各种合金、电子材料、农牧和其他化工产品。随着锰金属需求的快速上升,大量的优质锰矿资源被快速消耗,从低品位氧化锰矿和尾矿渣中回收锰金属,越来越受到人们的广泛关注[1-2]。近年来,锰矿资源的湿法浸出,尤其是低品位氧化锰矿浸出工艺进行了深入的研究和开发[3-4]。硫酸锰是一种重要的基础锰盐,世界上大部分锰产品都可以利用硫酸锰或通过硫酸锰溶液生产出来,采用氧化锰矿制备硫酸锰是锰加工的重要内容[5-6]。MnO2是一种氧化剂,是氧化锰矿的主要成分,必须在存在还原剂的条件下,才能够溶解于硫酸,生成硫酸锰。研究表明,草酸、甲醇、二氧化硫、硫酸亚铁和有机物都可以作为浸出MnO2的还原剂[7-13]。采用黄铁矿作为还原剂浸出软锰矿具有工艺简单易行,生产成本低的特点,受到许多研究者的重视。MnO2-FeS2-H2SO4的浸出过程是个复杂的固液反应过程,过程中涉及到黄铁矿氧化与软锰矿还原浸出的关系,黄铁矿的氧化机理、软锰矿浸出机理,溶液中离子产生与变化等。同时实际生产时黄铁矿与硫酸的用量与理论研究相差很大,因此加强对黄铁矿-软锰矿浸出过程的理论研究具有重要的现实意义[4]。谭柱中等[5-6]曾对MnO2-FeS2-H2SO4的浸出过程进行过系统的研究,研究表明:浸出过程中FeS2的硫元素转化方式与MnO2浸出效率和FeS2利用率密切相关,对浸出过程中减少黄铁矿用量,提高黄铁矿利用率具有重要意义[4]。黄铁矿表面反应是MnO2-FeS2-H2SO4浸出过程重要因素,同时溶液中H+和Fe3+对黄铁矿表面反应存在重要影响。因此,本文作者对MnO2-FeS2-H2SO4的反应系统进行了研究,通过反应热力学、电化学与动力学[14]分析阐述了该系统反应过程中H+和Fe3+对MnO2浸出的影响,对黄铁矿-软锰矿浸出制备硫酸锰生产实践有一定的指导意义。
1 反应热力学研究
MnO2-FeS2-H2SO4的浸出过程反应机理一般以溶液中FeS2-H2O与MnO2-H2O的Eh-pH图为理论基础,反应中溶液主要有MnO2,FeS2,Fe3+,Fe2+,H+等。图1所示为FeS2-H2O与MnO2-H2O的Eh-pH图的叠加图(其中c(Fe)=0.01 mol/L;c(Mn)=0.1 mol/L;c(S)= 0.1 mol/L)。MnO2-FeS2-H2SO4反应过程中主要总反应有:
2FeS2+15MnO2+28H+=15Mn2++2Fe3++14H2O+4SO42- (1)
![](/web/fileinfo/upload/magazine/12455/308447/image002.jpg)

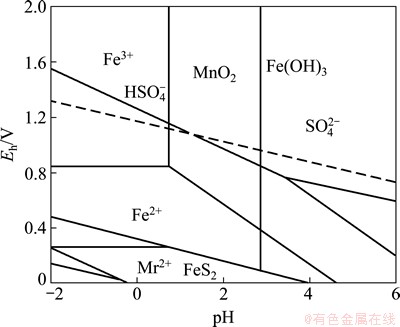

图1 FeS2-H2O与MnO2-H2O的Eh-pH图
Fig. 1 Eh-pH diagram of FeS2-H2O and MnO2-H2O
2FeS2+3MnO2+12H+=3Mn2++2Fe3++6H2O+4S (2)
2FeS2+9MnO2+20H+=9Mn2++2Fe3++2SO42-+2S+10H2O (3)
同时,过程中还存在一些分步反应:
FeS2+2H+=Fe2++H2S+S (4)
Fe3++FeS2=2FeS (5)
2Fe3++FeS2=3Fe2++2S (6)
2FeS2+7O2+2H2O=2Fe2++4HSO4- (7)
MnO2+2H+=Mn2++H2O2 (8)
FeS2+7H2O2=Fe2++2SO42-+2H++6H2O (9)
2Fe2++MnO2+4H+=2Fe3++Mn2++2H2O (10)
在MnO2-FeS2-H2SO4反应过程中,Fe2+与MnO2的反应十分迅速,文献[15-16]指出:常温硫酸溶液中只需15~30 min,MnO2可以浸出90%以上,所以反应中FeS2表面反应浸出Fe2+和转化过程中元素硫的转化是整个反应过程的控制步骤。同时使FeS2中元素硫尽可能生物转化成SO42-,可以提高FeS2对MnO2浸出的利用效率。针对MnO2-FeS2-H2SO4反应体系中,FeS2的反应方程(4),(6),(7)和(9)及FeS2-H2O与MnO2-H2O的Eh-pH叠加图,考察H+与Fe3+的作用,对MnO2-FeS2在硫酸溶液中浸出MnO2的反应过程具有重要意义。
2 结果与讨论
2.1 H+对MnO2-FeS2-H2SO4反应过程的影响
试验过程中,采用电解MnO2(Mn品位62.02%),分析纯浓硫酸,黄铁矿精矿(Fe40.14%,S45.80%)为原料。在电解MnO2与黄铁矿精矿配比(质量比)为10:1、矿浆质量分数为1%、搅拌速度为1 200 r/min和温度为90 ℃(±1 ℃)的反应条件下,考察了矿浆中硫酸浓度对MnO2-FeS2-H2SO4反应过程的影响,矿浆中硫酸浓度分别为1.2,1.0,0.8,0.6和0.4 mol/L。试验过程中对Mn2+的质量浓度、Fe3+的浓度和Fe2+的质量浓度进行了监测,结果如图2和图3所示。
由图2可以看出:硫酸浓度与MnO2浸出率和浸出速率存在密切关系。在硫酸浓度低于1 mol/L时,MnO2的浸出率随硫酸浓度的上升而缓慢上升,但当硫酸浓度达到1.2 mol/L时,MnO2的浸出率不再随硫酸浓度上升,甚至存在略微下降。同时硫酸浓度还影响着MnO2的浸出速率,由图2可以看出:在反应初期硫酸浓度高时,MnO2的浸出速率与硫酸浓度成正比关系,而在反应后期MnO2的浸出速率与硫酸浓度却成反比关系。对比1.0,0.8,0.6和0.4 mol/L的硫酸浓度下Fe3+质量浓度的变化,发现反应过程中Fe3+的浸出率和浸出速率都与硫酸浓度呈正比关系,硫酸浓度在1.2 mol/L时,在反应20~40 min之间,Fe3+质量浓度基本没有变化。同时溶液中Fe2+质量浓度很小,一直都低于0.01 g/L。所以如果以Fe3+浸出率变化来计算FeS2的利用效率的话,在反应后期,硫酸浓度低的,反而有利于FeS2高效利用。
![](/web/fileinfo/upload/magazine/12455/308447/image004.jpg)

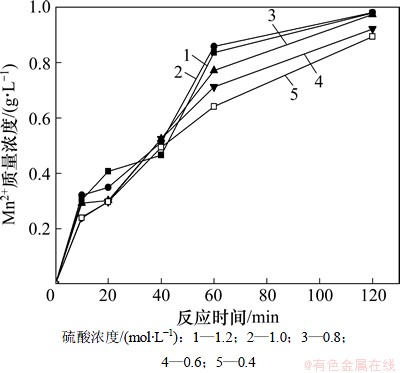

图2 MnO2-FeS2-H2SO4体系中不同浓度硫酸对Mn2+浸出的影响
Fig. 2 Effects of different concentrations of H2SO4 on leaching of manganese in MnO2-FeS2-H2SO4 system
![](/web/fileinfo/upload/magazine/12455/308447/image006.jpg)

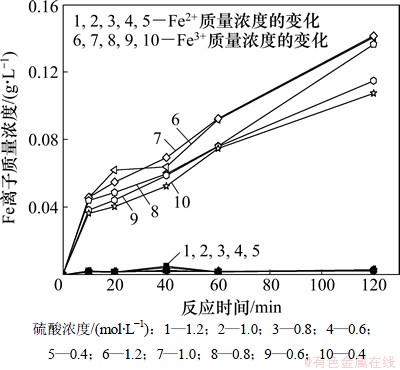

图3 MnO2-FeS2-H2SO4体系下不同浓度硫酸时反应过程中Fe2+和Fe3+的变化
Fig. 3 Variations of Fe2+ and Fe3+ under different concentrations of H2SO4 in MnO2-FeS2 system
2.2 Fe3+对MnO2-FeS2-H2SO4反应过程的影响
在电解MnO2与黄铁矿精矿配比(质量比)为10:1、矿浆质量分数为1%、温度为90 ℃(±1 ℃)和硫酸浓度为1 mol/L的条件下,考察矿浆中Fe3+质量浓度对MnO2-FeS2- H2SO4反应过程的影响,矿浆中Fe3+质量浓度分别为0,1,4和8 g/L。不同质量浓度Fe3+对MnO2-FeS2- H2SO4反应浸出MnO2的影响如图4所示。由图4可见:Mn2+的浸出率随溶液中添加Fe3+质量浓度的升高而上升;通过反应中不同时间段Mn2+增长曲线斜率,Mn2+的浸出速率随反应时间延长逐渐降低,且溶液中Fe3+质量浓度越高,其最初反应时间段内的反应速率越高,随着反应时间的延长,Fe3+质量浓度为1,4和8 g/L时,Mn2+的浸出速率趋向于一致。
2.3 Fe3+催化MnO2-FeS2反应过程电化学研究
使用反应过程中使用的黄铁矿精矿与电解MnO2分别与异丙醇、全氟磺酸离子交换溶液(黏合剂)与蒸馏水混合后,在玻炭电极上进行涂抹混合物作为工作电极,以玻炭电极为对电极和甘汞电极为参比电极对不同Fe3+质量浓度的1 mol/L硫酸溶液,进行了电化学研究,循环伏安法电化学结果如图5和6所示。
![](/web/fileinfo/upload/magazine/12455/308447/image008.jpg)

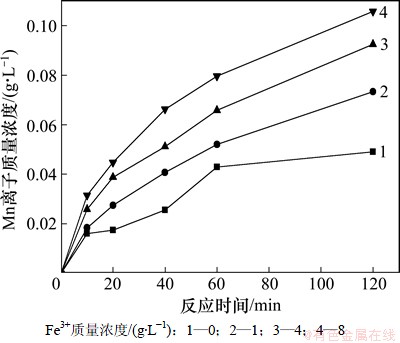

图4 不同质量浓度Fe3+对MnO2-FeS2-H2SO4反应浸出MnO2的影响
Fig. 4 Effects of different mass concentrations of Fe3+ on leaching of MnO2 in MnO2-FeS2-H2SO4 system
![](/web/fileinfo/upload/magazine/12455/308447/image010.jpg)

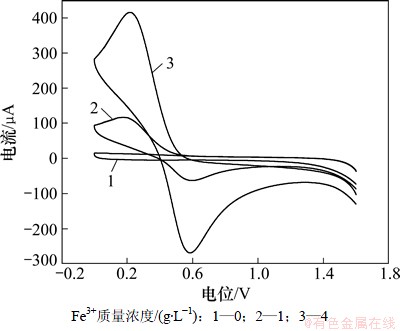

图5 FeS2在溶液中循环伏安曲线
Fig. 5 Cyclic voltammetry curves of FeS2 in solution
![](/web/fileinfo/upload/magazine/12455/308447/image012.jpg)

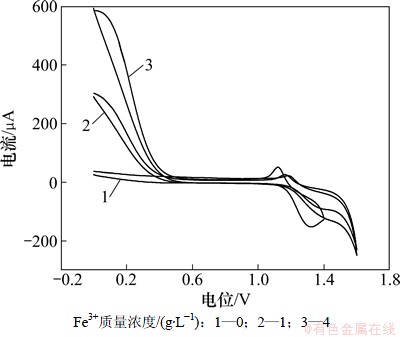

图6 MnO2在溶液中循环伏安曲线
Fig. 6 Cyclic voltammetry curves of MnO2 in solution
由图5和6可以看出:Fe3+对溶液导电性与FeS2表面反应有巨大的影响,随Fe3+质量浓度的上升,FeS2表面更容易发生氧化反应[17-19]。当溶液中Fe3+质量浓度达到4 g/L时,FeS2出现2个新的氧化峰,结合FeS2- MnO2-H2O的Eh-pH图,在氧化峰0.58 V(甘汞电极为参比电极)时,反应为:2Fe3++FeS2=3Fe2++2S;在氧化峰电位为1.0 V(甘汞电极为参比电极)时,反应为:2FeS2+7O2+2H2O=2Fe2++4HSO4-。同时随Fe3+质量浓度的上升,在MnO2表面出现更加明显的还原峰,说明Fe3+对MnO2氧化有一定的催化作用[20-21]。
2.4 Fe3+催化MnO2-FeS2反应浸出Mn2+过程动力学分析
根据不同Fe3+质量浓度下Mn2+质量浓度的变化和反应方程式(1)计算浸出率,时间与浸出率关系如图7所示;MnO2-FeS2反应浸出Mn2+过程动力学模型如图8所示(α为MnO2浸出率)。由图7和8可以看出:1-2/3α-(1-α)1/3与时间关系是符合的很好的(各线相关系数均在99%以上)。说明不同Fe3+质量浓度下MnO2-FeS2-H2SO4反应过程中符合产生固体反应物的固-液反应动力学,且由溶液中FeS2-H2O与MnO2-H2O的Eh-pH图看出,反应条件下MnO2反应均为可溶物质(主要为Fe2+与MnO2的反应),不存在固体反应产物,而FeS2反应过程中可能存在反应方程(6),(7)和(9)等方式,所以,MnO2-FeS2-H2SO4浸出过程主要受FeS2表面反应及反应产物控制。反应模型如图9所示。
![](/web/fileinfo/upload/magazine/12455/308447/image014.jpg)

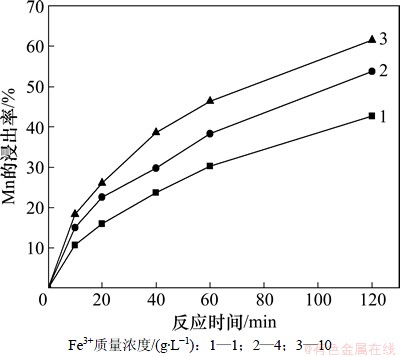

图7 不同Fe3+质量浓度下MnO2-FeS2-H2SO4反应浸出MnO2的速率
Fig. 7 Mn2+ leaching rates under different mass concentrations of Fe3+ in MnO2-FeS2-H2SO4 system
![](/web/fileinfo/upload/magazine/12455/308447/image016.jpg)

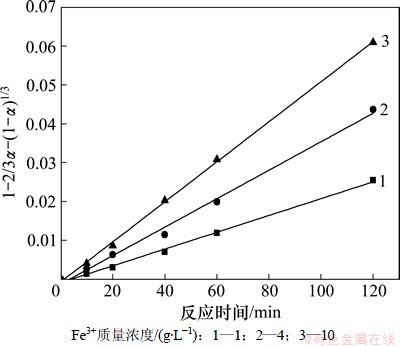

图8 MnO2-FeS2-H2SO4反应浸出MnO2过程中1-2/3α-(1-α)1/3与时间关系
Fig. 8 1-2/3α- (1-α)1/3 relationships with time in process of leaching Mn2+ in MnO2-FeS2-H2SO4 system

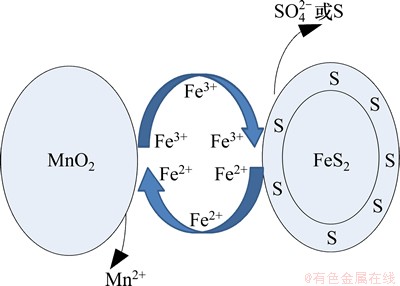

图9 MnO2-FeS2系反应模型
Fig. 9 Reaction model of MnO2-FeS2 system
因此,MnO2-FeS2-H2SO4反应浸出MnO2过程主要分为4个步骤:
1) Fe3+通过产物膜扩散到FeS2反应核表面。
2) Fe3+与FeS2反应核发生反应,生成Fe2+,SO42-和S。
3) Fe2+扩散至MnO2反应表面发生反应,生成Fe3+与Mn2+。
4) Fe3+溶液扩散至FeS2产物膜表面,进行步骤1)并在FeS2与MnO2进行循环。
3 结论
1) 在一定反应条件下,当硫酸浓度较低时, Mn2+浸出率随硫酸浓度的上升而上升,但当硫酸浓度超过1.0 mol/L时,Mn2+浸出率不在上升且略微有些下降。同时通过对比不同时间段的Mn2+浸出速率与Fe3+的浸出速率,得出硫酸浓度越低,在反应的后期,FeS2的利用率越高。
2) Fe3+对MnO2-FeS2-H2SO4反应浸出MnO2有一定的催化作用,尤其是反应初期,溶液中Fe3+质量浓度越高,其反应速率越高,而到反应后期Mn2+的浸出速率去向一致,说明Fe3+失去了对反应过程的催化作用。
3) 通过FeS2-MnO2-H2O的Eh-pH图、Fe3+催化MnO2-FeS2-H2SO4反应电化学分析和Fe3+催化MnO2-FeS2-H2SO4反应浸出MnO2过程动力学分析,表明MnO2-FeS2-H2SO4反应初期, Fe3+促进了FeS2表面的化学反应,FeS2表面反应存在S与SO42- 2种方式,随着FeS2反应产物S固化层的产生,Fe3+催化MnO2-FeS2-H2SO4的反应过程受到FeS2反应产物S固化层扩散控制。
参考文献:
[1] Nayl A A, Ismail I M, Aly H F. Recovery of pure MnSO4·H2O by reductive leaching of manganese from pyrolusite ore by sulfuric acid and hydrogen peroxide[J]. International Journal of Mineral Processing, 2011, 100: 116-123.
[2] Hazek E, Lasheen M N, Helal T A, et al. Reductive leaching of manganese from low grade Sinai ore in HCl using H2O2 as reductant[J]. Hydrometallurgy, 2006, 84: 187-191.
[3] Pettersson F, Biswas A, Sen P K, et al, et al. Analyzing leaching data for low-grade manganese ore using neuralnets and multiobjective genetic algorithms[J]. Materials and Manufacturing Processes, 2009, 24(3): 320-330.
[4] 杨娟, 胡波. 锰矿还原技术[J]. 中国锰业, 2011, 29(1): 40-43.
YANG Juan, HU Bo. On reduction technology of Mn-ore[J]. China’s Manganese Industry, 2011, 29(1): 40-43.
[5] 谭柱中, 梅光贵, 李维健, 等. 锰冶金学[M]. 长沙: 中南大学出版社, 2004: 1-2.
TAN Zhuzhong, MEI Guanggui, LI Weijian, et al. Metallurgy of manganese[M]. Changsha: Center South University Press, 2004: 1-2.
[6] 袁明亮, 梅贤功, 陈荩, 等. 两矿法浸出软锰矿的工艺与理论[J]. 中南工业大学学报(自然科学版), 1997, 28(4): 329-332.
YUAN Mingliang, MEI Xiangong, CHEN Jin, et al. Technique and theory of two ore method to leach manganese dioxide ore[J]. Journal of Central South University of Technology (Science and Technology), 1997, 28(4): 329-332.
[7] Guven A, Hurman E. Kinetics of the solid-state carbothermic reduction of wessel manganese ore[J]. Metallurgical and Material Transaction B, 1995, 26B: 13-24.
[8] Momade F W Y, Momade Z G. A study of the kinetics of reductive leaching of manganese oxide ore in aqueous methanol-sulphuric acid medium[J]. Hydrometallurgy, 1999, 54: 25-39.
[9] Trifoni M, Veglio F, Taglieri G, et al. Acid leaching process by using glucose as reducing agent: a comparison among the efficiency of different kinds of manganiferous ores[J]. Mineral Engineering, 2000, 13(2): 217-221.
[10] Sahoo R N, Naik P K, Das S C. Leaching of manganese from low-grade manganese ore using oxalic acid as reductant in sulphuric acid solution[J]. Hydrometallurgy, 2001, 62: 157-163.
[11] CHENG Zhuo, ZHU Guocai, ZHAO Yuna. Study in reduction-roast leaching manganese from low-grade manganese dioxide ores using cornstalk as reductant[J]. Hydrometallurgy, 2009, 96: 176-179.
[12] 杨志超, 冯雅丽, 李浩然, 等. 锰方解石的盐酸浸出及四氧化三锰的制备[J]. 中南大学学报(自然科学版), 2013, 44(1): 25-31.
YANG Zhichao, FENG Yali, LI Haoran, et al. Hydrochloric acid leaching of manganocalcite and preparation of manganese tetraoxide[J]. Journal of Central South University (Science and Technology), 2013, 44(1): 25-31.
[13] Cai Z, Feng Y, Li H, et al. Co-recovery of manganese from low-grade pyrolusite and vanadium from stone coal using fluidized roasting coupling technology[J]. Hydrometallurgy, 2013, 131: 40-45.
[14] KUAN Wenhui, CHAN Yenchuan. pH-dependent mechanisms of methylene blue reacting with tunneled manganese oxide pyrolusite[J]. Journal of Hazardous Materials, 2012, 239: 152-159.
[15] Bafghi M S, Zakeri A, Ghasemi Z, et al. Reductive dissolution of manganese ore in sulfuric acid in the presence of iron metal[J]. Hydrometallurgy, 2008, 90: 207-212.
[16] Zakeri A, Bafghi M S, Shahriari S. Dissolution kinetics of manganese dioxide ore in sulfuric acid in the presence of ferrous ion[J]. Iranian Journal of Materials Science & Engineering, 2007, 4: 3-4.
[17] Chabre Y, Pannetier J. Structural and electrochemical properties of the proton/γ-MnO2 system[J]. Progress in Solid State Chemistry, 1995, 23(1): 1-130.
[18] Chandra A P, Gerson A R. The mechanisms of pyrite oxidation and leaching: a fundamental perspective[J]. Surface Science Reports, 2010, 65(9): 293-315.
[19] Long H, Dixon D G. Pressure oxidation of pyrite in sulfuric acid media: a kinetic study[J]. Hydrometallurgy, 2004, 73(3): 335-349.
[20] 冯雅丽, 张旭, 李浩然, 等. FeS2-MnO2-H2SO4浸出软锰矿反应[J]. 东北大学学报(自然科学版), 2014, 35(2): 241-244.
FENG Yali, ZHANG Xu, LI Haoran, et al. Pyrolusite Leaching reactions in FeS2-MnO2-H2 SO4 system[J]. Journal of Northeastern University (Natural Science), 2014, 35(2): 241-244.
[21] Zhang Y, You Z, Li G, et al. Manganese extraction by sulfur-based reduction roasting–acid leaching from low-grade manganese oxide ores[J]. Hydrometallurgy, 2013, 133: 126-132.
(编辑 陈爱华)
收稿日期:2014-02-23;修回日期:2014-06-20
基金项目(Foundation item):国家自然科学基金资助项目(21176242,21176026);中央高校基本科研业务费专项(FRT-TP-09-002B);国家科技支撑计划项目(2012BAB14B05,2012AA062401);中国大洋矿产资源研究开发计划项目(DY125-15-T-08)(Project (21176242, 21176026) supported by the National Natural Science Foundation of China; Project (FRT-TP-09-002B) supported by the Fundamental Research Funds for the Central Universities; Project (2012BAB14B05, 2012AA062401) supported by the National Science & Technology Pillar Program; Project (DY125-15-T-08) supported by Chinese Ocean Mineral Resources Research and Development Projects)
通信作者:冯雅丽(1967-),女,北京人,教授,博士,从事矿产资源综合利用和矿物微生物技术研究;电话:010-62311181;E-mail:ylfeng126@126.com
