CaF2助剂放电等离子烧结透明AlN陶瓷的微观结构和光学性能
熊 焰, 傅正义, 王 皓
(武汉理工大学 材料复合新技术国家重点实验室, 武汉 430070)
摘 要: 采用放电等离子烧结技术, 添加质量分数为3 %的CaF2作为烧结助剂, 制备了透明氮化铝 (AlN) 陶瓷。 样品在烧结温度1800℃, 30MPa压力下保温15min, 达到了99.5%的相对密度和52.7%的最大透过率。 SEM、 XRD、 TEM和EDX结果表明, 烧结体具有很高的致密度、 纯度, 良好的晶粒形貌和微观晶体结构, 晶界和三角晶界处观察不到第二相的存在。 CaF2的添加引入液相烧结, 促进AlN晶粒的生长和烧结体的致密化, 并且与AlN颗粒反应生成的氟化物和Ca-Al-O化合物能够从烧结体中逸出, 进一步净化烧结体, 是制备透明AlN陶瓷的有效助剂。 放电等离子烧结技术具有烧结快速、 烧结体致密度高的特点, 是制备透明AlN陶瓷的有效方法。
关键词: 放电等离子烧结; 透明AlN陶瓷; 透过率; 微观结构 中图分类号: TQ133
文献标识码: A
Microstructure and optical property of transparent AlN ceramics by spark plasma sintering with CaF2
XIONG Yan, FU Zheng-yi, WANG Hao
(State Key Laboratory of Advanced Technology for Materials Synthesis and Processing,Wuhan University of Technology, Wuhan 430070, China)
Abstract: Transparent AlN ceramics were prepared by spark plasma sintering (SPS) technique with 3% (mass fractin) CaF2 as sintering additive. Samples achieved 99.5% relative density and 52.4% maximum transmittance after 15min holding time by spark plasma sintering at 1800℃ and 30MPa. The results from XRD, SEM, TEM and EDX show that the sintered bodies are densely compacted and highly pure with fine grain size and uniform microstructures, and no secondary phases are observed at the grain boundaries or triple grain junctions. The presence of CaF2 induces liquid phase sintering, which promotes the growth of AlN grains and the densification of the sintered bodies. The resultants of fluorides and Ca-Al-O compounds from reaction between CaF2 and AlN can evaporate from sintered bodies and further purify the sintered bodies, which indicates that CaF2 is an effective sintering additive. SPS is an effective method for the fabrication of transparent AlN ceramics.
Key words: spark plasma sintering (SPS); transparent AlN ceramics; transmittance; microstructures
AlN因其高热导率, 低介电常数和与硅相近的热膨胀系数, 作为一种优良的基板和封装材料[1, 2], 引起了人们的广泛关注。 同时, AlN在红外波段具有潜在的透射能力及良好的力学性能和耐腐蚀性, 是制造红外窗口和各种罩体的优良材料[3]。
要制备透过率良好的透明AlN陶瓷, 所获得的烧结体首先必须具有很高的致密度和纯度[4]。 但是, 大多数情况下制得的AlN陶瓷仅为半透明或根本不透明。 这是因为, 氮化铝是强共价键化合物, 烧结活性低, 很难得到完全致密的烧结体; 而且AlN粉料由于制备技术的原因, 含有较多的杂质元素(主要是氧, 还包括其他金属元素, 如Ca 和 Fe等), 粉料的纯度严重影响了AlN陶瓷的透明度。 因此, 国内外关于成功制备出透明AlN陶瓷的报道很少。 日本的Nobuyuki 等[4-6], 以及中国上海硅酸盐研究所的周艳平等[7, 8], 曾经采用热压烧结制备了透明AlN陶瓷, 但是都存在烧结温度过高, 保温时间过长的问题。
放电等离子烧结(spark plasma sintering, SPS)技术是新近发展起来的一种致密化技术, 能够在很短的时间内实现烧结体的高度致密化。 SPS技术已成功应用于梯度功能材料、 金属基复合材料、 纤维增强复合材料、 纳米材料、 多孔材料等多种材料的制备[9]。 利用SPS制备高密实度AlN陶瓷的报道[9-14]较多, 但是成功制备出透明AlN陶瓷的报道[15, 16]极少, 并且尺寸较小, 没有相关的透过率报道。 本文作者利用放电等离子烧结(SPS)技术, 以CaF2为烧结助剂, 在较短的时间内成功制备直径20mm的透明AlN陶瓷。
1 实验
烧结是在日本住友石碳矿业株式会社生产的Dr Sinter, SPS-1050放电等离子烧结炉中进行的。 装置简图如图1所示。

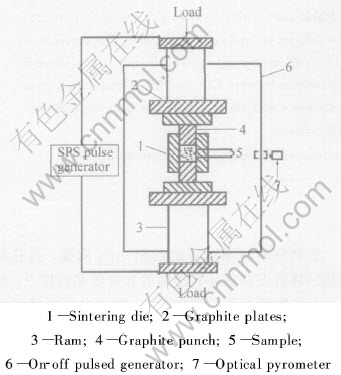

图1 放电等离子烧结装置简图
Fig.1 Experimental device of discharge plasma sintering
实验选用日本Tokuyama AlN粉末作为原始粉料。 图2所示为AlN粉末的微观形貌(SEM)。 AlN粉颗粒基本呈球形, 粒径较为均匀, 但是存在少量的团聚现象, 比表面积为3.31m2/g。 表1所列为AlN粉末中杂质元素含量。 粉末中金属元素的含量很低, O元素的含量为0.83%(质量分数, 下同), 表明AlN粉料具有很高的纯度。

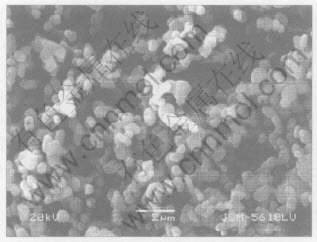

图2 原始AlN粉末的SEM微观形貌
Fig.2 SEM micrograph of starting AlN powder
表1 AlN粉末中杂质元素的含量
Table 1 Contents of impurities in AlN powder (mass fraction, %)
AlN粉料与CaF2混合物以无水乙醇为混合介质, 球磨8h后真空烘干, 于氮气气氛下, 升温速率100℃/min, 30MPa压力下, 1800℃ SPS烧结, 保温15min后, 得到直径为d20mm, 厚度3~4mm的样品。
采用X射线衍射仪确定烧结体中的物相成分; 扫描电镜观察样品断口形貌; 扫描电镜及EDX分析样品晶界及三角晶界微观结构。 将样品切片, 经过磨制、 抛光后得到厚度约为0.5mm的小片, 采用美国Nicolet Nexus FT2R-Raman spectrometer进行红外透过率测试。
2 结果与讨论
烧结所得的样品经过切片、 抛光, 排水法测量切片相对密实度为99.5%, 表明SPS大大加速了烧结致密化的进程。 图3所示为烧结体的切片照片。 样品呈淡褐色, 并且样品下的字母清晰可辨, 表现出良好的透明性。 图4所示为样品的透过率测试结果。 随着波数的减少, 样品的透过率逐渐提高, 但是在大约2000cm-1波数处出现了一个降低, 与Nobuyuki等[4]的结果十分相似, 其具体原因还有待进一步分析。 样品在波数为1815cm-1处达到最大透过率54.7%, 随着波数的继续减小透过率陡然下降, 表明透明AlN陶瓷主要是在中红外波段具有潜在的透过率。

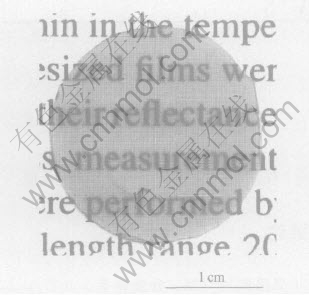

图3 烧结AlN陶瓷切片照片
Fig.3 Appearance of sintered AlN ceramics slice of 0.5mm in thickness

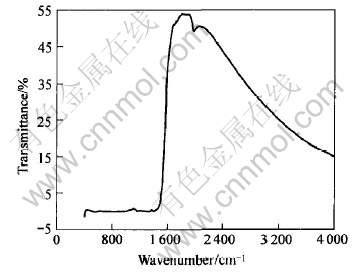

图4 烧结透明AlN陶瓷透过率—波数曲线
Fig.4 Transmittance against wavenumbers curve of sintered transparent AlN ceramics
当光通过某一介质时, 由于介质的吸收、 散射和折射等效应而使其强度衰减, 对于透明陶瓷而言, 这种衰减除了与材料的化学组成有关外, 主要取决于材料的显微组织结构。 若入射光的强度为I0, 试样的厚度为t, 试样的反射率为r, 则透过试样的光强度I根据Lamber-Beer[8]定律可表示为
式中 r为反射率; α为线吸收系数, 它与组成陶瓷的原子、 杂质以及晶体结构引起的光吸收有关, 为物质的固有吸收系数, 取决于材料本身; Sim为由析出物、 残余气孔、 晶界等晶体结构不完整性和组成不均匀性引起的光散射系数; Sop为折射在不连续界面上(如晶界、 晶界层等)的散射系数。
从式(1)、 (2)可知, 要获得高的透光率, 必须使α、 Sim、 Sop各个系数尽可能小或趋于零, 因此透明陶瓷应该没有或尽量减少象气孔、 晶界、 析出物等这样的吸收中心和散射中心, 同时还应是由均质晶体组成, 并具有较高的光洁度。 所以透明陶瓷的晶体结构是决定其透过率的关键因素。
图5所示为样品的X射线衍射谱。 图谱中观察不到任何杂质峰的存在, 并且AlN的峰值很强, 表明了烧结体的高纯度。 图6所示为透明AlN陶瓷烧结体断面的SEM像。 样品烧结密实, 观察不到有任何气孔的存在。 晶粒生长形态良好, 呈六面体紧密堆积排列, 没有发现晶粒圆整的现象[17], 从而减少了光线在不同界面处发生散射的几率; 晶粒平均尺寸小于4μm, 并且大小均匀, 排列错落有致。 尽管添加了一定量的CaF2烧结助剂, 但是在SEM的分辨率下观察不到有明显的第二相存在。 图7所示为烧结体的TEM照片。 在烧结体中, 晶粒呈大角度排列, 晶界之间结合紧密; 在晶界及三角晶界都没有观察到任何第二物相和微气孔的存在, 从而保证了光路顺利传播。 在样品EDX图谱(图8)中探测到了杂质O元素的存在, Ca元素和F元素的峰十
图5 样品的X射线衍射谱
Fig.5 XRD pattern of sample

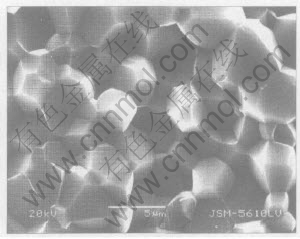

图6 样品的SEM像
Fig.6 SEM photograph of sample

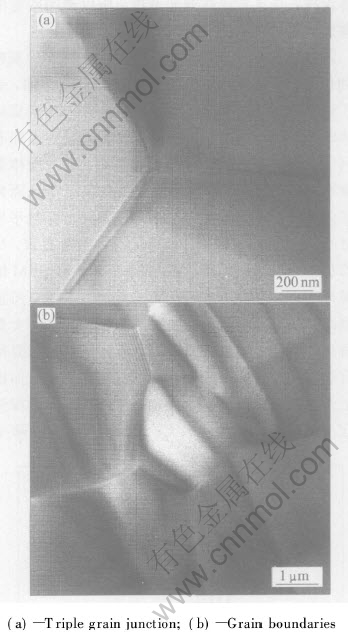

图7 样品的TEM像
Fig.7 TEM micrograph of sample

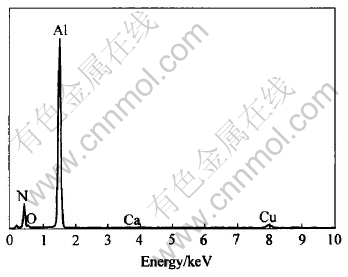

图8 透明AlN陶瓷的EDX谱
Fig.8 EDX spectrum of transparent AlN ceramics
分微弱, 其峰几乎探测不到。 综合以上测试结果表明, CaF2的添加与AlN颗粒表面的Al2O3层发生反应, 引入液相烧结; 同时, 生成的氟化物和Ca-Al-O化合物又能从烧结体中逸出, 保证了烧结体的高纯度。 烧结体很高的纯度、 致密度和良好的微观结构, 保证AlN陶瓷具有优良的光学性能。
3 结论
1) 采用氮气气氛, 升温速率100℃/min, 30MPa压力下, 1800℃ SPS烧结, 保温15min, 制备了直径20mm的透明AlN陶瓷。 SPS技术是制备透明AlN陶瓷的有效方法。
2) 制备的透明AlN陶瓷具有良好的光学性能, 样品在波数为1815cm-1处达到最大透过率54.7%, 表明透明AN陶瓷在中红外波段具有潜在的透过率。
3) 烧结体具有很高的致密度、 纯度, 良好的晶粒形貌和微观晶体结构, 晶界和三角晶界处观察不到第二相的存在。 良好的晶体结构保证了样品良好的光学性能。
4) CaF2的引入能够有效促进AlN陶瓷的致密化烧结, 同时反应生产的氟化物和Ca-Al-O化合物又能够从烧结体中逸出, 保证烧结体的高纯度, 是制备透明AlN陶瓷的优良烧结助剂。
