DOI: 10.11817/j.ysxb.1004.0609.2020-37646

SAC305/Ni界面镀Ni层消耗及IMC生长规律

樊  瑞，孙凤莲，刘  洋

(哈尔滨理工大学 材料科学与工程学院，哈尔滨 150040)

摘  要：研究SAC305/Ni界面在260 ℃下液态保温、150 ℃下固态时效的镀Ni层消耗及界面IMC的生长规律。将数据拟合，建立液态保温、固态时效下镀Ni层消耗及界面IMC生长的数值模型。结果表明：焊点在液态保温条件下，停留时间从1 min到50 min，镀Ni层消耗量与停留时间t^0.2217呈正比关系，界面IMC生长厚度与停留时间t^0.3494呈正比关系。在固态时效条件下，时效时间从168 h到672 h，镀Ni消耗量与时效时间t^1/2呈正比关系，界面IMC生长厚度与时效时间t^1/2呈正比关系。与固态时效界面IMC生长相比，液态保温下的界面IMC生长更加迅速。为了减少镀Ni层的消耗，避免形成过厚的IMC层，准确控制液态停留时间是十分重要的。

关键词：液态保温；固态时效；镀Ni层消耗；IMC生长；演变规律

文章编号：1004-0609(2020)-09-2094-11　　     中图分类号：TG425.1　　     文献标志码：A

在众多的无铅系钎料中，SnAgCu(SAC)钎料因其具有优良的力学性能和可焊性，相对低的熔点，较高的可靠性，成为电子封装领域最为广泛应用的钎料之一^[1-4]。

电子封装中焊点的可靠性直接影响到电子产品的寿命，而焊点界面金属间化合物(IMC)的生长是影响焊点可焊性的重要因素。在界面处形成较薄的IMC层会降低焊点的力学性能。但由于IMC硬而脆的特性，当界面上形成较厚的IMC层时，将会导致焊点的可靠性下降，严重时甚至使焊点失效。因此，合理控制界面IMC层的厚度显得尤为重要。众多研究表明采用镀Ni层，可以阻碍Cu元素向钎料内部扩散，避免在界面形成较厚的界面IMC层，从而提高焊点的可靠性^[5-6]。

镀Ni层厚度是互连接头的重要参数，采用较薄的镀Ni层时，在焊点服役过程中镀Ni层被迅速消耗，导致形成过厚的界面IMC层；采用较厚的镀Ni层时，会增加镀Ni层的应力，诱发微裂纹的产生，造成镀Ni层脱落，同样致使焊点失效^[7]。因此，合理设计镀Ni层厚度对焊点的可靠性至关重要。

目前，国内外的研究大多集中在Ni/SAC/Ni、Cu/ SAC/Ni、Au/ SAC/Ni微焊点界面微观组织的演变及力学性能的变化^[8-11]。对焊点在长期服役过程中，镀Ni层消耗及界面IMC层的生长规律鲜见报道。

本文选用96.5Sn-3.0Ag-0.5Cu(SAC305)钎料，研究在一定的温度和时效时间条件下SAC305/Ni焊点的镀Ni层消耗及界面IMC层的生长规律，设计出与SAC305钎料所匹配度的镀Ni层厚度。

1  实验

实验材料选择SAC305钎料，BGA球直径为500 μm，基板为PCB(板材为FR-4，Cu箔厚度为40 μm，Cu箔表面镀Ni层厚度为5 μm)，焊盘尺寸400 μm。焊点结构示意图如图1所示。

选用回流焊焊接，钎料SAC305的熔点为217 ℃，其加热工艺为在260 ℃下，液态停留时间依次为1、6、9、15、30和50 min。在研究固态时效的过程中，采用加速时效试验可以更加快速、更高效地获得界面反应的数据。

选择合适的焊接工艺对控制界面IMC层的生长具有重要意义，所以本文中焊点在时效前的焊接工艺为焊接温度260 ℃，液态保温时间6 min。按照中国国家军用标准微电子器件试验方法和程序GJB548A的要求，选择在150 ℃下分别进行 0、168、336、504和672 h的时效处理。为了更加准确、清楚地研究固态时效对镀Ni层消耗的影响，因此，本文所提到的固态时效过程中的镀Ni层消耗量均为去除焊接过程中镀Ni层消耗量后的增量。采用腐蚀液(95% C₂H₅OH，4% HNO₃，1% HCl(体积分数))对试样腐蚀15 s。使用(Thermo Scientific-Apreo c型)电子扫描对焊点的微观组织进行观察，本文选取焊点的最大截面，并在此截面下借助Photoshop软件测量界面IMC层的面积S和焊点长度L，将其面积S与长度L的比值记作界面IMC层的平均厚度，焊点的镀Ni层及界面IMC层厚度为16个焊点的平均值，如图2所示。

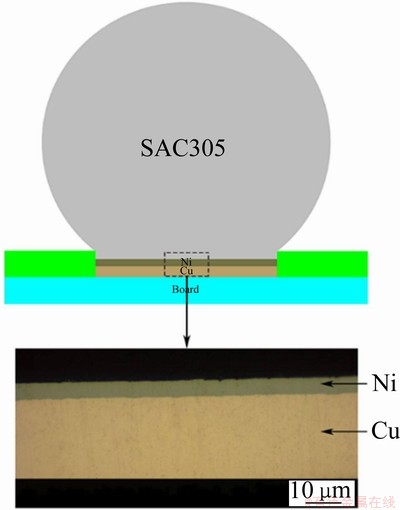

图1 焊点结构示意图

Fig. 1  Schematic diagram of solder joints

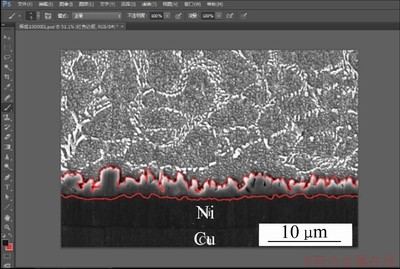

图2  界面IMC层厚度及镀Ni层厚度的测量方法

Fig. 2  Measurement method of IMC layer of interface and Ni layer thickness

2  结果与分析

2.1  SAC305/Ni焊点的界面反应行为

在不同焊接工艺条件下，镀Ni层中Ni元素的扩散速率不仅影响镀Ni层的消耗，同时也影响界面IMC微观组织的演变。图3所示为在260 ℃下，SAC305/Ni焊点在不同的液态停留时间下的微观组织。当液态停留时间为1 min，镀Ni层消耗量为0.045 μm；随着液态时间的延长，镀Ni层消耗量不断增加，镀Ni层剩余厚度不断减小，直至液态停留时间为50 min，镀Ni层消耗量达到0.649 μm。液态停留时间的延长，使得界面IMC层不断增厚，在液态时间为1 min，界面IMC厚度为0.795 μm，当液态停留时间延长到50 min时，界面IMC厚度为3.035 μm。

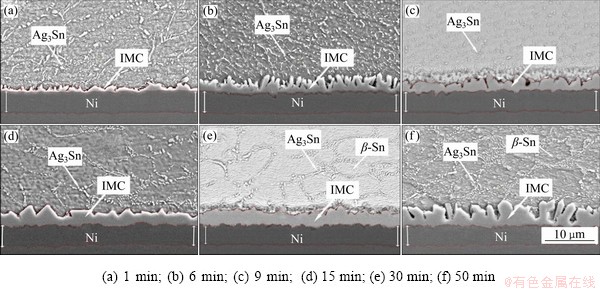

图3  260 ℃下SAC305/Ni焊点在不同的液态停留时间下的微观组织

Fig. 3  Microstructures of SAC305/Ni solder joints at different liquid holding time and 260 ℃

图4所示为在150 ℃下SAC305/Ni焊点在不同时效时间下的微观组织。图4(a)所示为时效前的焊点微观组织。时效前，焊点的界面IMC层厚度为1.787 μm。图4(b)~(e)所示为不同时效时间下的界面微观组织。随着时效时间的延长，界面IMC不断生长。当时效时间为672 h时，焊点的界面IMC层厚度达到2.278 μm，同时界面IMC层的形貌由针状向平缓的扇贝状转变。

在固态时效后，镀Ni层消耗量缓慢增加，时效168 h，镀Ni层消耗量0.072 μm,随着时效时间延长到672 h，镀Ni层消耗量增加到0.284 μm。时效过程中，元素主要以扩散的方式形成界面IMC，扩散距离和化学浓度会影响Ni的扩散速率，影响时效后的镀Ni层消耗及界面IMC的生长。

图5所示为150 ℃下SAC305/Ni焊点时效672 h界面的EDS分析。图5(a)所示为固态时效672 h界面处的SEM，界面IMC形貌为平缓的扇贝状；图5(b)所示为A点的EDS分析，图5(b)中界面IMC的(Cu，Ni):Sn摩尔比为：56.31:43.69，其比值接近1.2，IMC的成分为(Cu_x,Ni_1-x)₆Sn₅。图5(c) 所示为B点镀Ni层的EDS，其中镀Ni层中含有Cu元素，主要是因为Cu在Ni中的固溶度较高，基板中的Cu元素向镀层扩散所致。

2.2  界面IMC的生长数值模型

众多研究表明^[12-13]，界面 IMC 层的生长数值模型分为三种，第一种生长数值模型为反应扩散型，钎料熔化后镀层中的Ni 向液态中溶解扩散，在界面处发生反应生成界面IMC，此阶段反应时间较短。其生长指数为1，即IMC 层厚度与钎焊时间t呈正比，其生长模型受到反应扩散所控制，如图6(a)所示。

第二种生长数值模型为晶界扩散型，此模型中的Ni原子和钎料中的 Sn 原子通过结晶界面上产生的空位发生晶界扩散，使界面 IMC 持续增长，并形成连续扇贝形化合物。其生长指数为1/3，即IMC 层厚度与钎焊时间t^1/3成正比，如图6(b)所示。

图4  在150 ℃下SAC305/Ni焊点在不同时效时间下的微观组织

Fig. 4  Microstructures of SAC305/Ni solder joints at different aging time and 150 ℃

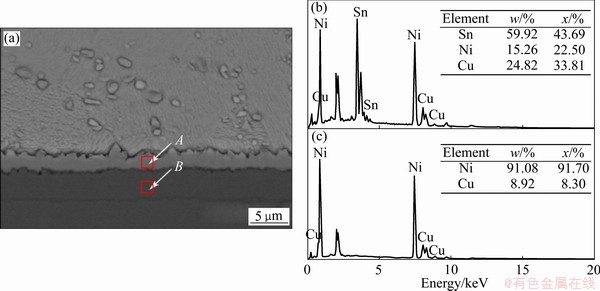

图5  150 ℃下SAC305/Ni焊点时效672 h界面的SEM像和EDS分析

Fig. 5  SEM image of SAC305/Ni solder joints after ageing at 150 ℃ for 672 h(a), EDS analysis of position A(b) and EDS analysis of position B(c)

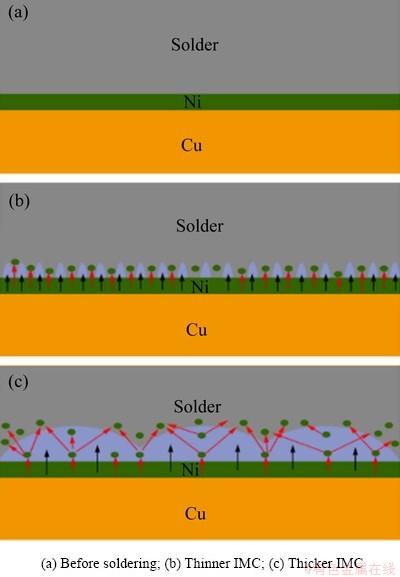

图6  界面IMC生长行为示意图

Fig. 6  Schematic diagrams of interface IMC growth behavior

第三种生长数值模型为体扩散型，此阶段Ni 原子和 Sn 原子扩散速度明显降低，IMC 的生长也明显减小。其生长指数为0.5，即IMC 层厚度与钎焊时间t^1/2成正比^[14]。

2.2.1  液态保温下的界面IMC生长数值模型分析

随着液态停留时间的延长，界面IMC厚度不断增加。但界面IMC的生长速率逐渐降低，这是由于形成的(Cu_x,Ni_1-x)₆Sn₅阻碍了原子间的扩散，从而使得生长速率降低。为了进一步定量描述其界面IMC的生长规律，测量了不同液态保温时间下的界面IMC层厚度，如表1所列。

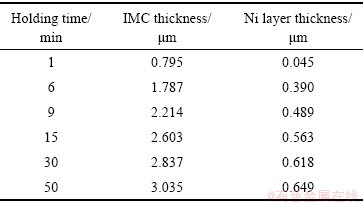

表1  不同液态停留时间下IMC层厚度及镀Ni层厚度

Table 1  IMC thickness and Ni layer thickness at different holding time

界面IMC层厚度与停留时间的生长数值模型可用关系方程表示为

                                  (1)

式中：X为界面IMC层厚度，μm；K为界面IMC层生长系数常数；t为液态停留时间，s；n为IMC层生长指数，n可通过多重线性回归分析获得：

                          (2)

通过数据拟合，计算出生长指数n=0.3494；界面IMC层生长系数常数K=0.89903 μm/min^0.3494。

图7所示为在260 ℃液态保温下，界面IMC生长曲线，图7(a)所示为液态停留时间与界面IMC厚度的关系方程，其关系式为

                            (3)

式中：X为界面IMC厚度，μm；t₁为液态停留时间，min。

本研究在液态保温下的界面IMC生长指数为0.3494，其界面IMC生长的数值模型为晶界扩散型，IMC 层厚度与钎焊时间t^1/3 成正比。在研究过程中发现，界面IMC的生长速率是发生变化的，并不是一个常数，故不能采用生长系数常数或者扩散系数常数来代替IMC的生长速率^[15]，从物理意义角度来说，IMC生长速率即为单位时间内的IMC生长量。

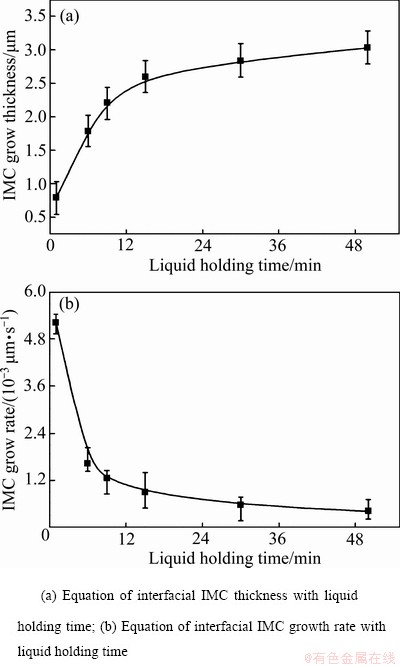

图7  在260 ℃液态保温下界面IMC生长曲线

Fig. 7  Growth curve of IMC during liquid insulation at 260 ℃

将液态保温下的IMC生长速率进行计算，结果表明：随着液态停留时间的延长，IMC的生长速率不断减小，在液态停留时间为1 min时，IMC的生长速率为5.235×10^-3 μm/s；液态停留时间为50 min时，IMC的生长速率为4.107×10^-4 μm/s，如图7(b)所示。液态保温下IMC生长速率减小的主要原因是在液态保温下IMC的生长主要通过晶界扩散，随着IMC晶粒的不断长大，晶粒之间发生吞并，晶粒尺寸增大，晶界逐渐减少，致使IMC的生长受到阻碍，同时也影响着Ni元素向钎料中的扩散，阻碍着IMC的生长。

2.2.2  固态时效下的界面IMC生长数值模型分析

固态下的界面IMC生长较为缓慢，与液态下的界面IMC生长相比，固态时效主要是固-固界面反应机制，其生长速率较小。由Arrhenins equation推导出界面IMC生长关系方程：

               (4)

式中：X为时效后的界面IMC厚度，μm；X(t₀)为时效前界面IMC厚度，μm；t为时效时间；D₀为扩散系数；Q为扩散激活能，J/mol；R为摩尔气体常数，J/(mol·K)；T为热力学温度，K；n为生长指数。

由上式可知，界面IMC的生长厚度受到温度、时效时间、扩散系数等的影响，在一定温度下，界面IMC层生长数值模型可简化为

                              (5)

                     (6)

通过多重线性回归分析，可计算出生长指数n=0.498，扩散系数D=5.420×10^-4 μm²/h。为了简化计算过程，本文生长指数取0.5。

表2所列为固态时效下的界面IMC层厚度及镀Ni层厚度，根据表2 中的数据进行拟合。图8(a)所示为时效时间与界面IMC厚度的关系方程，其关系式：

                       (7)

式中：t₂为固态时效时间，h。

在固态时效下的界面IMC生长指数为0.5，其界面IMC生长的数值模型为体扩散型，IMC 层厚度与钎焊时间t^1/2 成正比。通过对固态时效下界面IMC生长的数据进行统计及计算，结果表明：在150 ℃下，固态时效168 h的IMC生长速率为3.254×10^-6 μm/s，随着时效时间延长至672 h，IMC的生长速率为：9.418×10^-7 μm/s，如图8(b)所示。固态时效下IMC生长速率减小的主要原因是在固态下的扩散受到扩散浓度，扩散距离等因素的影响^[16]，随着IMC的不断生长，导致镀层中的Ni元素向钎料中扩散距离增加，IMC的生长受到阻碍。

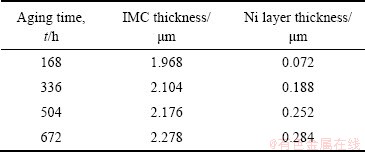

表2  固态时效下的界面IMC层厚度及镀Ni层厚度

Table 2  Interfacial IMC thickness and Ni layer thickness in solid aging

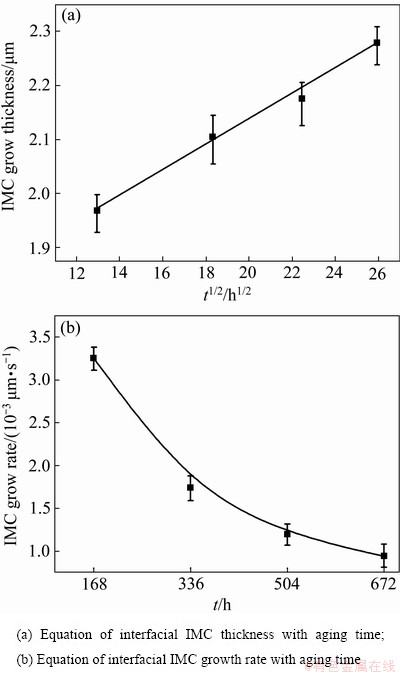

图8  在150℃固态时效下界面IMC生长曲线

Fig. 8  Growth curve of IMC during aging at 150 ℃

综上所述，由表1、表2可知，在260 ℃液态保温下，当液态保温时间为50 min，界面IMC层厚度为3.035 μm。与液态保温时间为6 min下的界面IMC层厚度相比，界面IMC层增厚了69.83%。而当固态时效时间为672 h，界面IMC层厚度为2.278 μm，在150 ℃固态时效672 h后，界面IMC层增厚27.48%。由此可知，液态保温下的界面IMC生长更加迅速。为了更好地控制IMC层的厚度，避免形成过厚的IMC，准确控制液态停留时间是尤为重要的。

2.3  镀Ni层消耗规律的数值模型

镀Ni层消耗的机理主要是以元素间的扩散机制为主，依据Fick第二定律及界面扩散理论，假定以镀层与钎料的界面为坐标原点，以x轴为扩散方向建立镀Ni层消耗模型，假定在x轴方向扩散界面足够大，且镀Ni层、钎料成分均匀。以Fick第二定律为基础，进行镀Ni层消耗规律的推导。

Fick第二定律：

                             (8)

采用Boltzman变换，引入变量，令，则有

，                  (9)

Fick第二定律左端为

                      (10)

右端为

                     (11)

由第二定律可知，左右两端相等，即

                     (12)

解常微分方程，

                            (13)

解得，浓度分布方程为

                         (14)

式中：A，B为积分常数，由初始条件及边界条件确定积分常数。图9所示为镀Ni层消耗建模示意图。当扩散界面足够大时，镀层、钎料成分均匀，则有：

初始边界条件(t=0)，

x＜0，则c=c₂

x＞0，则c=c₁

任意时刻(t≥0)，则有：

x=+∞，则c=c₂

x=-∞，则c=c₁

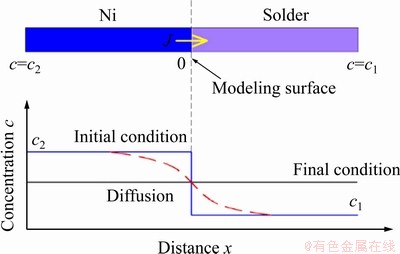

图9  镀Ni层消耗建模示意图

Fig. 9  Schematic diagram of nickel layer consumption modeling

采用定积分，并引用了高斯误差函数erf，高斯误差函数可用查表的方式进行计算。即Ni元素浓度分布函数：

                (15)

由式(15)可知，浓度函数与有相对应的关系，故与也存在相对应关系，设M(c)为决定浓度c的常数，即

                                (16)

式(16)为Ni元素扩散抛物线规律，其中x为扩散距离。在本文中，采用的是较为简化的Boltzman变换，实际在解常微分方程的算法中，还会采用Laplace transform变换，分离变量变换等^[17]算法，为了使所有算法都满足对抛物线规律，对抛物线进行修正：

                                (17)

界面IMC的生长量：

                                (18)

式中：x₁为扩散后IMC层厚度，μm；x₀为初始IMC层厚度，μm。

钎料中不存在Ni元素，界面IMC中Ni来源于镀Ni层，界面IMC中Ni元素扩散量：

                 (19)

Ni消耗量：

                                (20)

式中：y₀为初始镀Ni层厚度，μm；y₁为扩散后镀Ni层厚度，μm。

界面IMC中Ni元素含量与Ni消耗量近似相等

                                    (21)

结合式(17)，得出Ni消耗规律模型：

                (22)

镀Ni层消耗量与钎焊时间呈抛物线规律，研究结果与殷祚柱等^[18]研究Cu/Sn界面IMC生长行为中Cu的消耗规律相似，本文主要研究的是Ni的消耗规律。

2.3.1  液态保温下的镀Ni层消耗规律的数值模型分析

图10所示为在260 ℃液态保温下镀Ni层消耗曲线，将不同液态停留时间下的镀Ni层消耗量统计，按抛物线规律拟合曲线。图10(a)所示为液态停留时间与的镀Ni层消耗量的关系方程，其关系式表示为

                           (23)

式中：为镀Ni层消耗量，μm；t₁为液态停留时间，min。

液态停留时间的延长加速了镀Ni层的消耗，使得镀Ni层消耗量不断增加，但随着液态停留时间的增加，其镀Ni层消耗速率降低。图10(b)所示为液态停留时间与镀Ni层消耗速率的关系方程。从物理意义角度来说，本文采用的镀Ni层消耗速率即单位时间内镀Ni层的消耗量，结果表明镀Ni层消耗速率与液态停留时间近似满足抛物线关系，其公式近似为

                            (24)

式中：v₁为镀Ni层消耗速率，μm/s；t₁为液态停留时间，min。

由图10(b)可知，在液态停留时间为1 min，镀Ni层消耗速率为1.072×10^-3 μm/s。当液态停留时间延长至50 min，镀Ni层消耗速率为5.103×10^-5 μm/s。结果表明：随着液态停留时间的增加，镀Ni层消耗速率逐渐的减小。镀Ni层消耗的速率降低的主要原因是：在液态保温下，镀Ni层消耗主要是以镀Ni层与钎料进行反应为主^[19]。在液态停留时间较短时，镀Ni层与钎料讯速反应，形成的IMC层较薄，对于镀Ni层消耗速率的影响较小，如图11(b)所示；而随着液态停留时间的延长，界面IMC越来越厚，阻碍着前沿镀Ni层与钎料的接触，阻碍界面IMC的形成，并影响着镀Ni层的扩散，从而使得镀Ni层消耗减缓，镀Ni层消耗速率降低，如图11(c)所示。

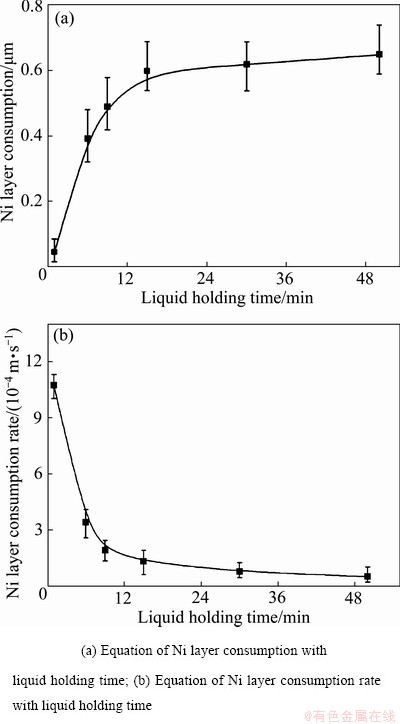

图10  在260 ℃液态保温下镀Ni层的消耗曲线

Fig. 10  Consumption curve of Ni layer during liquid insulation at 260 ℃

2.3.2  固态时效过程中镀Ni层的消耗规律数值模型

图11  镀Ni层消耗示意图

Fig. 11  Schematic diagrams of Ni layer consumption

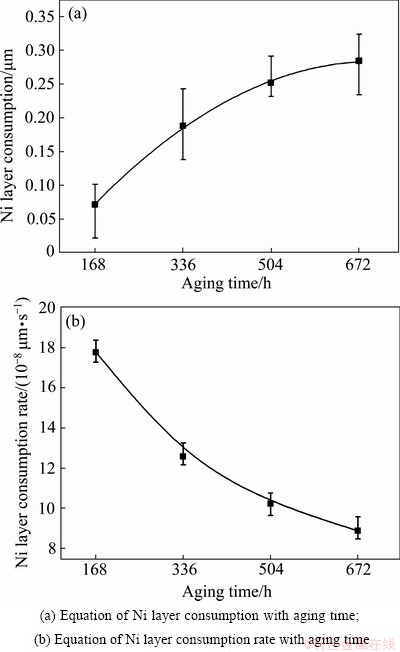

图12  在150℃固态时效下镀Ni层消耗的曲线

Fig. 12  Consumption curves of Ni layer during aging at 150 ℃

图12所示为在150 ℃固态时效下，镀Ni层消耗曲线。图12(a)所示为镀Ni层消耗量与固态时效时间的关系方程。随着时效时间的延长，镀Ni层消耗量逐渐增加，在时效672 h后镀Ni层消耗量达到0.2843 μm。将时效后的镀Ni层消耗数据按照抛物线规律拟合，其关系式为

                         (25)

式中：为镀Ni层消耗量，μm；t₂为时效时间，h。

为了更准确地研究镀Ni层的消耗规律，采用消耗速率的方式来表征镀Ni层消耗规律。图12(b)所示为镀Ni层消耗速率与固态时效时间的关系方程，其关系式为

                           (26)

式中：v₂为镀Ni层消耗量消耗速率，μm/s；t₂为时效时间，h。

由图12(b)可知：当固态时效时间为168 h时，镀Ni层消耗速率为1.778×10^-7 μm/s；随着时效时间的增加，镀Ni层消耗速率逐渐减小；当时效时间为672 h，镀Ni层消耗速率减少至8.888×10^-8 μm/s。在固态时效过程中，镀Ni层消耗速率逐渐减小的主要原因是：在固态时效过程，镀Ni层消耗主要以镀层中的Ni元素向钎料中扩散为主导，界面IMC在时效过程中，不断生长和长大，导致Ni原子通过界面IMC晶界，扩散到钎料内部的距离增加；同时，随着时效过程中界面IMC生长模式的改变，增加了Ni原子扩散的难度，阻碍了Ni原子的扩散，减缓了镀Ni层的消耗，致使随着时效时间不断增加，镀Ni层的消耗速率降低。

综上所述，无论是在液态保温，还是固态时效下的镀Ni层消耗速率都在逐渐减小，镀Ni层消耗的趋势逐渐趋于平缓。为了避免因设计过厚的镀Ni层，从而减少出现镀层应力集中，镀层脱落，焊点可靠性降低等方面的问题，合理的设计镀Ni层的厚度显得尤为重要。

固态下的镀Ni层消耗较为缓慢，但固态下的镀Ni层消耗更加接近焊点的实际服役情况，因此本文采取固态时效过程中的镀Ni层消耗规律模型，预测及选择合理的镀Ni层厚度。

目前，国内大部分民用小功率器件的基底采用镀Ni层^[20]，其优点之一是可以避免过厚IMC的形成，提高焊点可靠性。这些民用小功率器件的寿命约为5~10万h ^[21](接近于2083.3~4166.7 d)，根据固态时效下镀Ni层消耗规律，可以预测镀Ni层完全消耗所用时间，如表3所列。

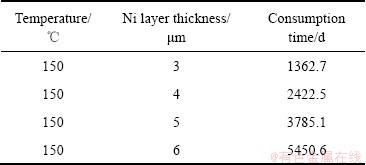

表3  不同初始镀Ni层厚度完全消耗所用时间

Table 3  Consumption time of Ni layer with different initial thicknesses

根据固态时效下的镀Ni层消耗规律模型，预测镀Ni层为3~6 μm时，消耗所用时间为1362.7 d， 2422.5 d，3785.1 d，5450.6 d，根据目前的小功率器件的寿命5~10万h (2083.3~4166.7 d)，选择的镀Ni层厚度为4~6 μm，这样既可以满足产品寿命的要求，又可以避免设计过厚镀Ni层导致的应力集中的问题，也可以节省产品镀层制造的成本^[22]。同时固态时效下镀Ni层消耗规律模型是在150 ℃下获得的，远超过产品的实际服役的温度，即使产品会有散热不良导致，使热量聚集，导致镀Ni层消耗加剧，其设计的镀Ni层厚度也是足够满足要求。

3  结论

1) 在260 ℃下，SAC305/Ni焊点的界面IMC 层厚度与钎焊时间t^1/3呈正比，生长方式主要是晶界扩散，生长指数n=0.3494。在150 ℃固态时效下，焊点界面IMC 层厚度与时效时间t^1/2呈正比，生长方式主要是体扩散，生长指数n=0.5。

2) 在260 ℃液态保温下，镀Ni层消耗量与液态停留时间t^0.2217呈正比，镀Ni层消耗速率与液态停留时间呈抛物线关系。固态时效过程中镀Ni层消耗量与时效时间t^1/2呈正比，镀Ni层消耗速率随着时效时间增加不断的降低。

3) 无论是在液态保温下，还是在固态时效下的界面IMC生长厚度都与时间符合抛物线关系，但由于 固-液界面、固-固界面之间的反应机理不同，IMC的生长方式发生改变，从而导致生长指数不同。

4) 液态保温下的界面IMC的生长迅速。当液态保温时间为50 min，界面IMC层厚度为3.035 μm。与液态保温时间为6 min下的界面IMC层厚度相比，界面IMC层增厚了69.83%。而在150 ℃固态时效672 h后，界面IMC层增厚27.48%。为了减少镀Ni层的消耗，避免形成过厚的IMC，准确控制液态停留时间是尤为重要的。
