文章编号：1004-0609(2013)07-2019-07

低品位硫化铜矿超声强化浸出实验与机理分析

王贻明, 吴爱祥，艾纯明

(北京科技大学 金属矿山高效开采与安全教育部重点实验室，北京 100083)

摘  要：为解决低品位硫化铜矿难浸的问题，对黄铜矿进行超声波强化浸出实验。通过测量溶液黏度、表面张力、电导率、溶氧度以及铜浸出率，考察超声波对浸出液性质的改变以及对铜矿石浸出的影响。结果表明，超声波可以降低溶浸液的表面张力和黏度，增加溶浸液的电导率和溶氧度，从而加快反应速度。超声波作用下Cu的浸出率与对照实验相比提高了5.6%~14.8%。对浸出前后的矿石表面进行电镜扫描发现，超声波可以防止黄铜矿浸出过程中钝化膜的形成，加快浸出过程。引入超声强化浸出反应速度常数K_c，建立超声强化浸出反应动力学模型。根据浸出反应的动力学模型对超声波强化浸出机理进行分析。

关键词：黄铜矿；浸出；超声强化；动力学模型

中图分类号：TF111.14           　   　     文献标志码：A

Experiment and mechanism analysis on leaching process of low grade copper sulfide intensified by ultrasonic wave

WANG Yi-ming, WU Ai-xiang, AI Chun-ming

(State Key Laboratory of High-efficient Ming and Safety of Metal Mines,

Ministry of Education, University of Science and Technology Beijing, Beijing 100083, China)

Abstract: In order to solve the difficulties in leaching low grade copper sulfide, the chalcopyrite leaching experiment intensified by ultrasonic wave was carried out. The effects of ultrasonic wave on the property change of the leaching solution and the leaching of copper ore were investigated by measuring the surface tension, solution viscosity, electric conductivity, dissolvability of oxygen and leaching rate of Cu. The results show that by the effect of ultrasonic wave the surface tension and viscosity decrease, whereas the electric conductivity and dissolvability of oxygen increase. Thus, the reaction velocity is speeded up. Under the conditions of ultrasonic wave, the leaching rate of Cu increases by 5.6%-14.8% compared with that of the control test. The ore-particle surfaces before and after leaching were observed by SEM. It is found that ultrasonic wave can effectively prevent from forming the passivating film on the surface of ore-particle during the leaching process, and then accelerate the leaching process. A kinetics model of leaching reaction intensified by ultrasonic wave was established by introducing intensified reaction rate constant K_c. The leaching mechanism intensified by ultrasonic wave was analyzed according to the kinetics models.

Key words: chalcopyrite; leaching; ultrasonic wave intensifying; kinetic model

随着高品位、易选矿床资源的日益枯竭，充分利用现有的矿产资源，尤其是低品位矿产资源，变得十分重要^[1]。湿法冶金技术因其生产工艺简单、生产成本低、资源利用率高、环境友好，已逐渐发展成为一种回收低品位、复杂、难处理矿产资源的重要手段，被广泛应用于铜、金、银和铀等矿山^[2-3]。

在低品位难处理铜矿资源中，黄铜矿在浸出过程中会生成黄钾铁矾层、硫层、中间硫化产物层(多硫化物)和钝化层^[4-6]，影响黄铜矿的化学活性，属典型的难浸矿物。国内外学者对难浸黄铜矿强化浸出的研究报道很多，包括采用Ag⁺催化^[7-8]、黄铜矿改性物理强化浸出^[9]、压热氧化浸出^[10]及微生物浸出^[11-12]等，实际应用效果不错。

近年来，关于超声波在湿法浸出中的研究和应用已有不少报道^[13-15]。张玉梅等^[16]的研究表明，引入超声波辐射显著缩短了氧化锌矿的氨浸时间，无超声波辐射时Zn浸出率达到61.8%需要80 min，采用超声波辐射浸出时达到同样的浸出率仅需20 min。ZHANG等^[17]在含铜尾矿浸出前对其进行超声波处理，实验结果表明，经过超声处理后的铜浸出率达到89.5%，比未进行超声处理的提高了13.5%。超声波在低品位和复杂难处理矿石的浸出中显示出广阔的应用前景。

超声波的强化浸出作用主要是通过声场将能量集中并快速释放。当声波频率达到18~25 kHz时，液体中产生空腔。空腔塌陷的瞬间，在极小空间内集聚的能量被释放出来，使得正常温度与压力的液体介质中产生异常的高温(＞5 000 K)和高压(＞100 MPa)，形成“热点”。因此，超声波作用可以拓宽化学反应通道，加快化学反应速度，强化物质的传递过程。同时，在液固界面产生速度高达400 km/h的微射流而冲击固体表面，使固体表面发生局部侵蚀，从而使浸矿反应进行得更加充分。

1  实验

1.1  材料与仪器

实验矿样取自德兴铜矿。对矿样进行化学元素及矿相分析，分析结果如表1所列。

铜矿的工艺矿物学研究分析结果如表2所列。由表2可知，矿样以原生硫化铜为主，占94.12%，次生硫化铜占4.12%，自由氧化铜占1.00%，结合氧化铜占0.76%，属于难浸矿石。

实验仪器主要有：HZQ-C型空气振荡浴、DDS-11A电导率仪、NDJ-1型旋转式黏度计、JZHY-180型界面张力仪、JPSJ-605型溶解氧分析仪、WYX-402原子吸收分光光度仪、TYP-200-80ZM型超声波发生器(频率25 kHz，功率0~200 W可调)。

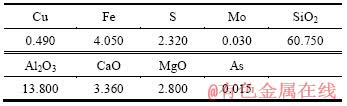

表1  矿样的化学成分

Table 1  Chemical composition of ore sample (mass fraction, %)

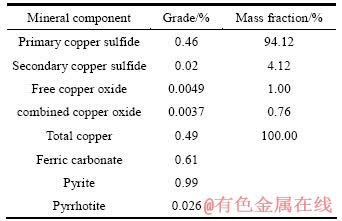

表2  铜矿样中的物相分析结果

Table 2  Phase analysis results of copper ore

1.2  实验步骤

1) 将矿样破碎至10 mm以下筛分备用。配制浓度为9 g/L的硫酸溶液，其pH值为1.18。

2) 称取40 g包含标志颗粒的矿样至250 mL锥形瓶，加入160 mL配制好的硫酸溶液，混合均匀。实验分为两组：一组不采用超声波辐照，只用空气振荡浴，作为对照实验；另一组将装好试样的锥形瓶置于超声波发生器的水浴中。

3) 采用不同的超声波辐照强度进行强化浸出，输出功率分别为2.5、4和5.5 W/cm²。超声波施加方式为1 h辐照15 min。

4) 实验过程控制溶液的pH值小于2.0，环境温度为室温。

5) 采用电导率仪、黏度计、表面张力仪及溶氧仪分别测定不同时刻溶浸液的电导率、黏度、表面张力及溶氧度。

6) 采用扫描电镜观察标志浸出前后矿样标志点的表面形貌。

2  结果与讨论

2.1  超声波对溶液性质的影响

2.1.1  超声波对溶液黏度及表面张力的影响

溶液的黏度和表面张力都表征溶液分子间作用力的大小，分子间作用力越大，溶液的黏度越高。经超声波作用后溶液的黏度和表面张力都呈现下降趋势，分别如图1和2所示。

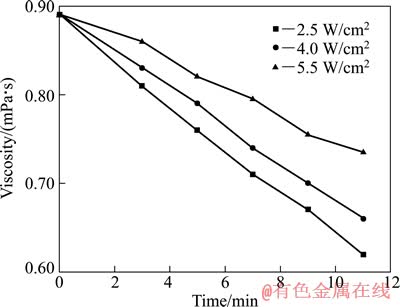

图1  不同输出功率下超声波对溶液黏度的影响

Fig. 1  Influence of ultrasonic wave on solution viscosity at different output powers

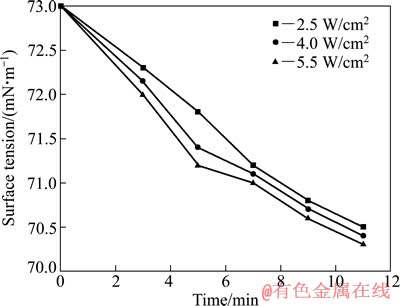

图2  不同输出功率下超声波对溶液表面张力的影响

Fig. 2  Influence of ultrasonic wave on surface tension of solution at different output powers

由图1可知，溶液的黏度随超声波的作用时间的延长而降低，当超声波功率为2.5 W/cm²时黏度下降的幅度最大，达到了17.4%。

由图2可以看出，溶液的表面张力随超声波的作用时间的延长而降低，并且超声波功率越大，降低幅度越大。

2.1.2  超声波对溶液电导率的影响

电导率反映溶液的导电能力，一般与溶液的带电粒子或离子浓度或活度有关。离子的活度越大，溶液的电导率也越大。超声波作用对溶液电导率的影响如图3所示。

由图3可以看出，在超声波作用下，随着超声波辐照时间的延长，溶液的电导率增加，说明溶液的带电离子或粒子的浓度增加，矿物溶解加快。

2.1.3  超声波对溶液溶氧度的影响

溶液溶氧度与超声波强度及作用时间的关系如图4所示。

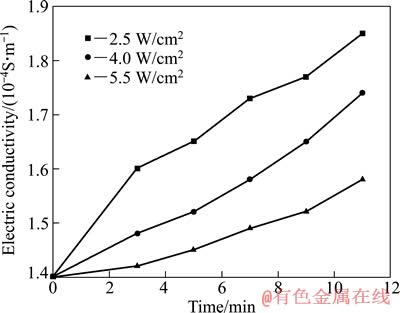

图3  不同输出功率下超声波对溶液电导率的影响

Fig. 3  Influence of ultrasonic wave on electric conductivity of solution at different output powers

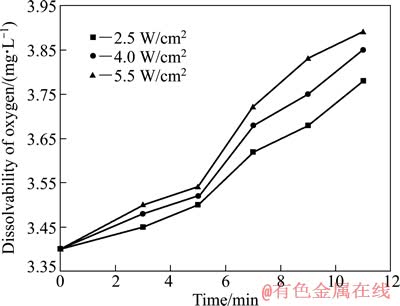

图4  不同输出功率下超声波对溶液溶氧度的影响

Fig. 4  Influence of ultrasonic wave on dissolvability of oxygen in solution at different output powers

从图4可以看出，在超声波作用下，溶液的溶氧度增加，且随着超声波辐照强度和辐照时间增加而增大。这主要有两方面原因：一方面超声波的机械搅拌作用，加大了氧气的溶解度；另一方面，在超声波空化效应的作用下，水溶液发生自由基反应，如式(1)~(3)所示：

                       (1)

=                              (2)

=                         (3)

水分子在超声波的作用下生成了活性基团HO·和H·，HO·结合生成H₂O₂。H₂O₂的分解导致溶液中氧的溶解度加大。

2.2  超声波对矿样表面形貌的影响

对浸出前后标志颗粒表面标志点进行扫描电镜(SEM)观察，结果如图5所示。

图5  浸出前后矿石颗粒表面的SEM像

Fig. 5  SEM images of ore particle surface before and after leaching

从图5可以看出，矿石颗粒表面由致密的块状结构组成，如图5(a)和(c)所示。在未超声波的作用下，浸出后矿石表面仍然致密，并未产生明显的裂隙，如图5(b)所示。

在超声波的作用下，浸出过程中矿石内部孔隙和微裂隙得到进一步发育和扩展，浸出后矿石表面疏 松，微孔裂隙数量和体积扩大，矿石比表面积增大，浸出反应效果明显，如图5(d)所示。这是因为超声波产生的微射流能削弱或减弱边界层，加快了溶液传质速度，破坏了矿物表面的钝化膜和元素硫阻力膜，形成新的反应界面，促进矿物的浸出过程。

2.3  超声波对铜浸出率的影响

在实验过程中，每4 h检测一次浸出液中Cu²⁺的浓度，并计算Cu浸出率。不同超声波功率条件下Cu浸出率随时间的变化曲线如图6所示。

由图6可以看出，Cu浸出率随着时间的延长而不断增大，当反应时间达到24 h时，4组实验中的Cu浸出率分别达到最大值。

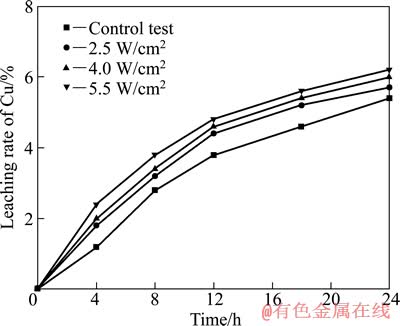

图6  不同输出功率下超声波对Cu浸出率的影响

Fig. 6  Influence of ultrasonic wave on leaching rate of Cu at different output powers

Cu浸出率的增加速度均呈现出由大变小的趋势，这是因为在浸出反应的初始阶段，氧化矿和次生硫化矿发生化学反应，导致Cu的浸出速度较快。随着表面氧化矿和次生硫化矿逐渐减少及反应钝化膜的形成，浸出反应速度逐渐降低。

对比4组实验的Cu浸出率结果可以看出，超声波强化浸出作用明显。随着超声波辐照时间的延长和辐照强度的增加，Cu浸出率不同程度地增加。超声波功率越大，Cu浸出率提高的幅度越大。当超声波功率为5.5 W/cm²时Cu浸出率为6.2%，相对于空白组(不施加超声波)的5.4%，提高了14.8%。

3  低品位硫化矿超声强化浸出机理分析

硫化铜矿酸浸的化学反应过程如式(4)所示，由式(4)可知，硫化铜矿的浸出过程为多反应物的反应体系。

=    (4)

该反应体系的反应速率由反应速率常数和反应物浓度决定，如式(5)所示。

                        (5)

式中：v为浸出反应速率；k为界面化学反应速度常数，由化学反应的活化能决定；k_d为扩散速度常数；C_A、C_B和C_M为反应物浓度；a、b和m为反应级数。

其中：，与扩散系数D与扩散路径Δx有关，并且

                               (6)

式中：R为摩尔气体常数；N⁰为阿弗加德罗常数；r扩散质点半径；η为流体的黏度；T为热力学温度。

根据硫化铜矿的浸出动力学，超声波的强化浸出可分为强化传质和活化效应两种作用。

3.1  超声波强化传质

由图1中的实验数据可以看出，超声波的作用使溶液的黏度η随超声波辐照时间的延长而降低。与此同时，在超声波声空化作用下，矿石颗粒表面的空泡破灭所产生的微射流将破坏矿石颗粒表面的固膜层，使溶浸液的扩散路径Δx减小。

联立式(5)和(6)可得式(7)：

               (7)

由式(7)可知，溶液黏度η的降低以及扩散路径Δx的减小均将导致浸出反应速率ν的增大，从而加快浸出反应。

由于矿石颗粒固膜层不断被破坏，未反应的矿物颗粒表面不断被显露出来，使溶浸液与目的矿物接触充分，有利于矿石的浸出。

此外，超声波的机械搅拌作用降低了固体颗粒表面的液膜层厚度δ。搅拌浸出液膜扩散层厚度降低一个数量级，有利于溶质的扩散^[18]。

针对上述超声波强化传质现象，引入超声强化传质系数，对超声作用下的扩散速度常数进行修正：

                                  (8)

式中：k_dc为超声波强化扩散速度常数；α为强化传质系数，0＜α≤1。

3.2  超声波活化效应

由阿累尼乌斯公式可知，反应速度常数k=Aexp[-E/(RT)]，反应的活化能E越低，反应速度常数k越大。

由式(1)~(3)可知，超声波可将溶液中的水分解为H·、HO·、H₂O·、H₂O₂和O₂等活性基团。强氧化性羟基自由基(φ⁰=2.8 V)^[19-20]可以直接参与氧化分解CuFeS₂，大大降低了反应的活化能，使反应速度常数增加。

另外，由式(4)可知，硫化铜矿的浸出过程是耗氧反应过程。超声波的空化效应使溶液中的溶氧量增加，即反应物浓度增加，浸出反应速度也将加快。

引入超声活化系数，对超声作用下的反应速度常数进行修正：

                                    (9)

式中：k_c为超声波活化反应速度常数；β为超声活化系数，0＜β≤1。

将式(8)和(9)代入式(5)，并引入超声强化浸出反应速度常数K_c，则式(5)可变为

                          (10)

其中：K_c为与k_dc和k_c有关的反应速度常数，由式(11)确定。

                             (11)

4  结论

1) 超声波作用可以改变溶液的黏度、表面张力、电导率和溶氧度等特性，进而提高硫化铜矿的浸出反应速度。

2) 在超声波作用下浸出后的矿石表面孔裂隙较为发育，浸出反应更为充分。超声波的微射流作用破坏了浸出反应钝化膜，强化了固液界面的传质，使浸出速度加快。

3) 在不同超声波辐照强度作用下，Cu浸出率比对照实验的提高了5.6%~14.8%。当超声波功率为5.5 W/cm²时，Cu浸出率提高的幅度最大。

4) 根据浸出过程为多相反应过程及其控制因素，引入强化传质系数α和超声活化系数β，对超声强化浸出条件下的浸出反应速率进行修正，引入超声强化反应速度常数K_c，建立了超声强化多相浸出反应动力学模型。
