中国有色金属学报 2003,(01),255-258 DOI:10.19476/j.ysxb.1004.0609.2003.01.047
CaO-SiO2 -Al2 O3 -MgO-Na2 O-CrOx 炉渣中铬氧化物间的氧化还原平衡
陈四红 杨建 薛向欣 陈韧 崔志英
东北大学材料与冶金学院,东北大学材料与冶金学院,东北大学材料与冶金学院,东北大学材料与冶金学院,沈阳市煤气总公司 沈阳110004 ,沈阳110004 ,沈阳110004 ,沈阳110004 ,沈阳110015
摘 要:
采用化学平衡法研究了 16 73和 1773K下CaO SiO2 Al2 O3 MgO Na2 O CrOx 渣系中铬氧化物间的氧化还原平衡。在实验条件下 ,渣中铬氧化物主要以Cr2 + 形式存在。lg[x(Cr2 + ) /x(Cr3 + ) ]与 -lgp(O2 )呈线性关系 ,斜率在 1/ 4左右 ,与理论分析相符。x(Cr2 + ) /x(Cr3 + )随碱度的增加而减小 ,随氧分压的降低、温度升高和铬氧化物总量的增加而增大
关键词:
铬渣 ;铬氧化物 ;氧化还原平衡 ;
中图分类号: TF64
作者简介: 陈四红(1976),男,博士研究生;
收稿日期: 2002-04-04
基金: 国家自然科学基金资助项目 (5 95 740 12 );
Redox equilibrium between chromium oxides in CaO-SiO2 -Al2 O3 -MgO-Na2 O-CrOx molten slags
Abstract:
The redox equilibrium between the chromium oxides in CaO-SiO 2-Al 2O 3-MgO-Na 2O-CrO x molten slags was studied by me ans of chemical equilibrium method at 1 673 and 1 773 K.The experimental resu lts show that under the present experimental conditions, the chromium oxides exi st mainly in the form of Cr 2+ in the slags. lg[( x (Cr 2+ )/ x ( Cr 3+ )]is linear with -lg p (O 2) and the slope is around 1/4, which i s corresponding to the theoretical analysis. x (Cr 2+ )/ x (Cr 3+ ) decreases with the increment of basicity of slag and oxygen partial press ure, while increases with the increment of temperature and total content of chro mium oxides.
Keyword:
slag containing chromium; chromium oxides; redox equilibriu m;
Received: 2002-04-04
铬作为过渡族金属元素, 受其原子结构的影响, 其价态可变, 随条件的变化可形成多种化合物
[1 ]
。 铬具有优异的抗腐蚀性能, 是很多特种钢和有色合金的合金元素, 在热核反应堆材料中也有重要用途
[2 ]
。 而我国铬矿储量相对贫乏, 因此必须对这一战略性资源进行合理的开发和利用。 在利用铬矿冶炼铬铁和对钢液进行合金化的实际生产工艺中, 都存在铬氧化物由高价态向低价态转变的过程。 因此有必要对铬氧化物间的氧化还原平衡进行深入研究。 目前仅有国外Frohberg等
[3 ,4 ,5 ,6 ,7 ,8 ,9 ,10 ]
对铬氧化物的氧化还原平衡与碱度、 气氛和温度之间的关系进行了有限的研究, 而对铬氧化物总含量的影响却没有涉及, 其所选渣系多为三元或四元渣系。 本文作者拟以与实际炉渣成分相近的CaO-SiO2 -Al2 O3 -MgO-Na2 O-CrOx 渣系为研究对象, 研究氧分压、 温度、 碱度和铬氧化物总含量对渣中铬氧化物氧化还原平衡的影响。
1实验
1.1实验设备
采用二硅化钼高温炉, 结合DWT-703温度控制仪和经校准的PtRh6-PtRh10热电偶控温, 而恒温带采用UT-31a型电位差计结合XMT型数显温度表及PtRh6-PtRh30热电偶测温。 除化渣过程用石墨坩埚, 其它坩埚均由d 24 mm钼棒加工而成。
1.2实验方法
由CO-CO2 混合气体控制氧分压, 并配入氩气以防止热扩散。 其中通过高纯CO2 气瓶获得CO2 , 利用甲酸滴入盛有80 ℃浓硫酸的烧瓶中反应生成CO。 实验中所用的气体全部经过净化系统, 采用硅胶、 分子筛和P2 O5 三级脱水, 通过KOH脱去CO中的CO2 , 氩气则经金属镁屑(600 ℃)和海绵钛(900 ℃)二级脱氧。 净化后的CO, CO2 和氩气, 分别用经标定校准的毛细管流量计控制流量, 在混合器中混合后, 通入实验炉内。
实验原料CrO3 , SiO2 , Al2 O3 , MgO, CaCO3 , Na2 CO3 均为分析纯试剂, CaCO3 和Na2 CO3 在高温下分解生成CaO和Na2 O。 按表1给定的成分配制碱度R (m (CaO)/m (SiO2 ))分别为0.6(1# )和1.0(2# )的母渣, 经混匀、 压块后置于石墨坩埚中, 加热至1 400 ℃并恒温1 h后, 取出冷却, 破碎至74 μm以下制得母渣。 向母渣中添加不同量的CrO3 制成实验用渣。
表1 母渣成分表
Table 1 Composition of matrix-slags (%)
No.
CaO
SiO2
Al2 O3
MgO
Na2 O
1#
22.5
37.5
20.0
10.0
10.0
2#
30.0
30.0
20.0
10.0
10.0
称取适量渣放入钼坩埚中, 置于加热炉恒温带处, 密封后程序升温, 同时通入Ar气。 脱氧炉和CO造气炉提前1 h升温, 以确保反应时Ar气的洁净和CO的正常供应。 1 300 ℃后通入经净化的CO, 达设定工作温度时, 通入根据所需氧分压配制的CO-CO2 混合气。 反应达平衡后继续充Ar气10 min, 然后开炉取样并将其在N2 保护下于水中淬冷。
将渣样磨至89 μm以下, 采用化学物相分析法分析渣中不同价态铬氧化物的质量分数。
1.3平衡实验条件的选取
实验中炉渣碱度分别取0.6和1.0, 炉渣中CrO3 含量取5%, 8%, 12%3个水平。 温度选取1 673和1 773K两个值。 为避免钼坩埚的氧化, 经计算后选取了10-11 , 10-13 和10-15 MPa 3种不同的氧分压
[11 ]
。 温度与氧分压的对应如表2所示。
表2 温度与氧分压的对应表
Table2 Oxygen partial pressures at experimental temperatures
p (O2 )/MPa
p (CO)/p (CO2 )
1 673 K
1 773 K
10-11
4.786
14.95
10-13
47.86
149.5
10-15
478.6
1 495
选取最不利于氧化还原反应达平衡的实验条件(表3)进行预备实验, 通过分样恒条件法确定反应平衡时间。 试样成分不变时, 反应即达到平衡。 预备实验反应平衡时间为2 h, 为确保完全平衡, 正式实验中反应平衡时间定为3 h。
表3 预备实验条件
Table 3 Conditions for preliminary experiments
Basicity, R
w (CrO3 )/%
T /K
p (O2 )/MPa
1.0
5
1 673
10-11
2分析与讨论
对预备实验平衡后的渣样进行化学分析发现, 渣样中没有六价铬, 由此确定其他条件下渣样平衡后只有二价和三价铬。 直接分析出了各渣样中的全铬(以六价铬折算)、 二价铬和三价铬的质量分数, 计算得到了二价和三价铬的摩尔分数之比及其对数值, 图1~4所示为不同实验条件下的lg[(x (Cr2+ )/x (Cr3+ )]与-lgp (O2 )的关系。
二价铬和三价铬之间的反应为
CrO+1/4O2 =CrO1.5 (1)
平衡常数
K = a ( C r O 1 . 5 ) a ( C r O ) [ p ( O 2 ) ] 1 / 4 = γ ( C r O 1 . 5 ) x ( C r O 1 . 5 ) γ ( C r O ) x ( C r O ) [ p ( O 2 ) ] 1 / 4 ? ? ? ( 2 ) ? lg p ( O 2 ) = 4 lg K ? 4 lg γ ( C r O 1 . 5 ) γ ( C r O ) + 4 lg x ( C r O ) x ( C r O 1 . 5 ) ? ? ? ( 3 )
Κ
=
a
(
C
r
Ο
1
.
5
)
a
(
C
r
Ο
)
[
p
(
Ο
2
)
]
1
/
4
=
γ
(
C
r
Ο
1
.
5
)
x
(
C
r
Ο
1
.
5
)
γ
(
C
r
Ο
)
x
(
C
r
Ο
)
[
p
(
Ο
2
)
]
1
/
4
?
?
?
(
2
)
-
lg
p
(
Ο
2
)
=
4
lg
Κ
-
4
lg
γ
(
C
r
Ο
1
.
5
)
γ
(
C
r
Ο
)
+
4
lg
x
(
C
r
Ο
)
x
(
C
r
Ο
1
.
5
)
?
?
?
(
3
)
式中 a 为各氧化物的活度, γ 为各氧化物的活度系数。 温度一定时, K 为常数; 渣成分一定时, 假定各氧化物的活度系数也为常数, 则
? lg p ( O 2 ) = 4 lg x ( C r O ) x ( C r O 1 . 5 ) + A ? ? ? ( 4 )
-
lg
p
(
Ο
2
)
=
4
lg
x
(
C
r
Ο
)
x
(
C
r
Ο
1
.
5
)
+
A
?
?
?
(
4
)
可见, 当温度和渣成分一定时, -lgp (O2 )与
lg x ( C r O ) x ( C r O 1 . 5 )
lg
x
(
C
r
Ο
)
x
(
C
r
Ο
1
.
5
)
成线性关系, 斜率为4。 由实验结果(图1~4)可见, lg[x (Cr2+ )/x (Cr3+ )]与-lgp (O2 )呈线性关系, 且斜率接近于1/4, 与理论分析吻合很好。
2.1碱度对x(Cr2+)/x(Cr3+)的影响
比较图1~4可以发现, 在温度和铬氧化物总量一定的情况下, 碱度增加使x (Cr2+ )/x (Cr3+ )值减小, 即当碱度增加时, 渣样中CrO的含量减少, 铬氧化物形态趋向于高价氧化物, 而碱度减小使低价氧化物更加稳定。
2.2温度对x(Cr2+)/x(Cr3+)的影响
一般而言, 高价氧化物的还原过程为吸热反应, 升高温度将使高价氧化物趋向于被还原成低价氧化物。 本实验在对温度与x (Cr2+ )/x (Cr3+ )之间的关系的研究中亦得出了相同的结论。 由图1和3及2和4可见, 温度的升高均使x (Cr2+ )/x (Cr3+ )值增加, 渣中低价铬氧化物的含量增加, 说明升高温度促进高价铬向低价铬的还原。
2.3渣中铬氧化物总量对x(Cr2+)/x(Cr3+)的影响
由图1~4均可见, 改变铬氧化物总量将使x (Cr2+ )/x (Cr3+ )的值改变, 且x (Cr2+ )/x (Cr3+ )随铬氧化物总量的增加而增大, 使得渣中低价铬氧化物所占比例增加。

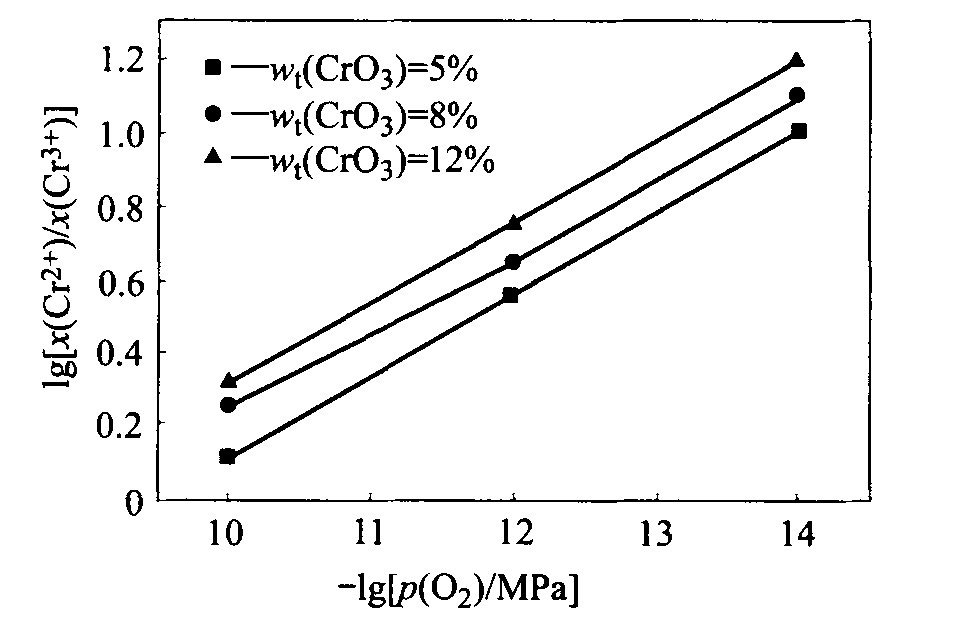

图1 温度为1 673 K、 碱度为0.6时CrO3含量 不同的炉渣中lg[x(Cr2+)/x(Cr3+)]与-lgp(O2)的关系
Fig.1 Dependence of lg[x (Cr2+ )/x (Cr3+ )] on -lgp (O2 ) for slags with basicity of 0.6 and various CrO3 contents at 1 673 K

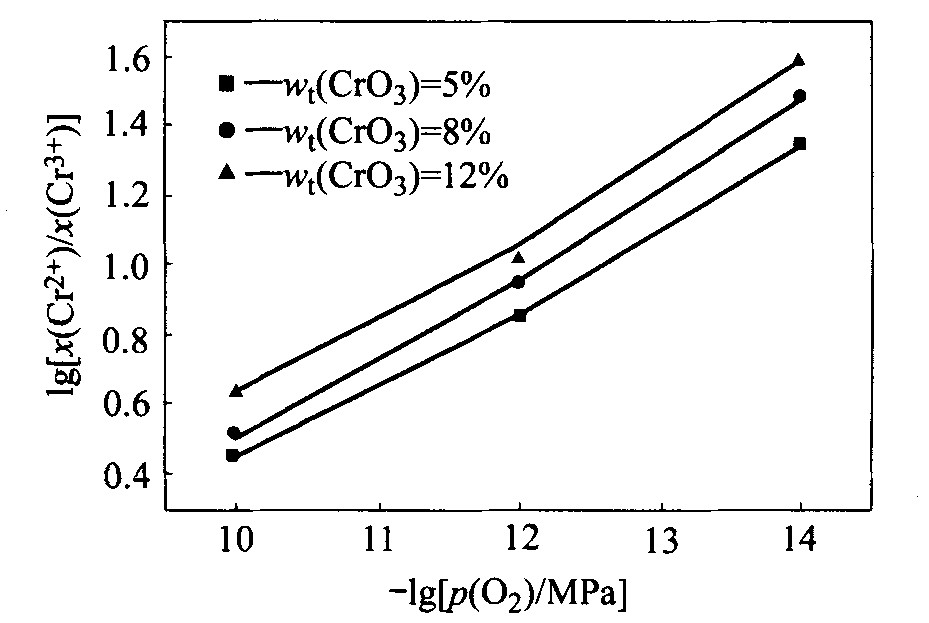

图2 温度为1 673 K、 碱度为1.0时CrO3含量 不同的炉渣中lg[x(Cr2+)/x(Cr3+)]与-lgp(O2)的关系
Fig. 2 Dependence of lg[x (Cr2+ )/x (Cr3+ )] on -lgp (O2 ) for slags with basicity of 1.0 and various CrO3 contents at 1 673 K
2.4氧分压对铬渣中氧化物价态的影响
综合图1~4发现, 当碱度、 温度和铬氧化物总量变化时, lg[x (Cr2+ )/x (Cr3+ )]与-lgp (O2 )总保持线性关系, 且斜率总在0.23~0.253之间, 即lg[x (Cr2+ )/x (Cr3+ )]的值总随着氧分压的降低而增加, 而氧分压的降低意味着还原性气氛的增强, 所以还原性气氛越强, 铬氧化物越趋向于低价氧化物。 与理论值0.25相比, 以上各图的斜率稍有误差, 这主要是由于有一些铬的非化学计量化合物存在造成的。

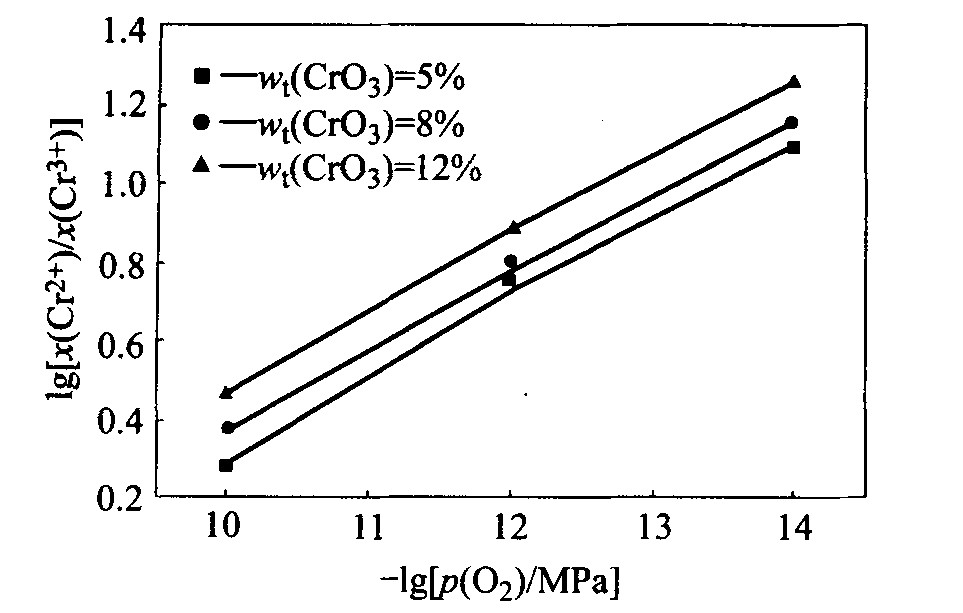

图3 温度为1 773 K、 碱度为0.6时CrO3含量 不同的炉渣中lg[x(Cr2+)/x(Cr3+)]与-lgp(O2)的关系
Fig. 3 Dependence of lg[x (Cr2+ )/x (Cr3+ )] on -lgp (O2 ) for slags with basicity of 0.6 and various CrO3 contents at 1 773 K
图4 温度为1 773 K、 碱度为1.0时CrO3含量 不同的炉渣中lg[x(Cr2+)/x(Cr3+)]与-lgp(O2)的关系
Fig. 4 Dependence of lg[x (Cr2+ )/x (Cr3+ )] on -lgp (O2 ) for slags with basicity of 1.0 and various CrO3 contents at 1 773 K
3结论
在本文实验条件下, 铬渣中铬氧化物主要以Cr2+ 形式存在, 基本没有Cr6+ 。 lg[x (Cr2+ )/x Cr3+ )]与-lgp (O2 )保持线性关系, 且斜率在1/4左右, 与理论分析基本相符。 碱度的增加使x (Cr2+ )/x (Cr3+ )减小。 氧分压的降低使x (Cr2+ )/x (Cr3+ )明显增加, 温度升高促使x (Cr2+ )/x (Cr3+ )增加, 铬氧化物总量的增加使x (Cr2+ )/x (Cr3+ )增大。
参考文献
[1] 田顺宝.无机材料化学[M].北京:科学出版社,1993.54. TIANShun bao.InorganicMaterialsChemistry[M ].Beijing:SciencePress,1993.54.
[2] 周进华.铁合金生产技术[M].北京:科学出版社,1991.136. ZHOUJin hua.ProducingTechnologyforFerroalloy[M].Beijing:SciencePress,1991.136.
[3] FrohbergVMG ,RichterK .Reductionandoxidatione quilibriabetweenbivalentandtrivalentchromiuminmoltenCaO SiO2 chromium[J].ArchEisenhuttenw,1968,39(3):799802.
[4] PretoriusEB ,SnellgroveR ,MuanA .OxidationstateofchromiuminCaO Al2O3CrOxSiO2 meltsunderstronglyreducingconditionsat1500℃[J].JAmCeramSoc,1992,75(6):13781381.
[5] PretoriusEB ,MuanA .Activity compositionrelationsofchromiumoxideinsilicatemeltsat1500℃understronglyreducingconditions[J].JAmCeramSoc,1992,75(6):13641377.
[6] RankinWJ,BiswasAK .Oxidationstatesofchromiuminslagandchromiumdistributioninslag metalsystemsat1600℃[J].TransInstMinMetall,1978,87(10):C60C70.
[7] MeadaM ,SanoM .ThermodynamicsofchromiumoxideinmoltenCaO MgO Al2O3SiO2 slagscoexistingwithsol idcarbon[J].TetsutoHagane,1982,68(3):759766.
[8] GlasserFP ,OsbornEF .PhaseequilibriumstudiesinthesystemCaO Cr2O3SiO2[J].JAmCeramSoc,1958,41(3):358367.
[9] XiaoYP .ThermodynamicstudyonCrOcontainingslags[D].Helsinki:HelsinkiUniversityofTechnology,1993.
[10] BoltenBA ,SadowayDR .Onbinaryp—Tphasedia grams[J].MetallTransB ,1983,14B(2):231237.
[11] 梁英教,车荫昌.无机物热力学数据手册[M].沈阳:东北大学出版社,1993.466. LIANGYing jiao,CHEYin chang.ThermodynamicDataManualofInorganicMatters[M].Shenyang:NortheasternUniversityPress,1993.466.
