中国有色金属学报 2004,(08),1410-1414 DOI:10.19476/j.ysxb.1004.0609.2004.08.027
热锻开坯对高铌TiAl合金微观组织的影响
苏喜孔 李树索 韩雅芳 李臻熙 徐向俊 徐丽华 林均品 陈国良
北京航空航天大学材料科学与工程学院,北京航空航天大学材料科学与工程学院,北京航空航天大学材料科学与工程学院,北京航空材料研究院,北京科技大学新金属国家重点实验室,北京科技大学新金属国家重点实验室,北京科技大学新金属国家重点实验室,北京科技大学新金属国家重点实验室 北京100083 ,北京100083 ,北京100083 ,北京100095 ,北京100083 ,北京100083 ,北京100083 ,北京100083
摘 要:
采用热等静压技术处理了高铌TiAl合金铸锭,对直径为115mm的高铌TiAl合金铸锭在1150~1300℃进行了热锻开坯。结果表明:热等静压处理后的高铌TiAl合金由大量粗大的α2/γ片层晶粒和少量的γ等轴晶、B2相等组成,晶粒度约为80~150μm;通过变形量为75%的2次锻造成形后锻饼表面和内部质量较为完好,没有出现裂纹和太多的氧化现象;铸态粗大片层组织在变形后基本破碎,晶粒得到明显细化。
关键词:
高铌TiAl合金 ;热锻开坯 ;微观组织 ;
中图分类号: TG316
作者简介: 苏喜孔(1976),男,硕士研究生.; 李树索,博士;电话:01082314488;E mail:lishs@buaa.edu.cn;
收稿日期: 2003-11-04
Effect of hot forging on microstructure of TiAl alloy containing high Nb
Abstract:
The ingot of as-cast TiAl alloy containing high Nb was dealed with HIP(hot isostatic pressing). The hot forging for large ingot with 115 mm in diameter of the TiAl based alloy containing high Nb was carried out in the temperature range of (1 150)1 300 ℃. The results show that TiAl alloy containing high Nb is composed of small amount of γ and B2 phase and large of coarse α2 /γ lamellar structure with colony size of about 80150 μm after HIP. After twice forging with total deformation degree of 75%, the quality of the surface and inside of the pancake is good, and there is no cracks and evident oxidation. The as-cast lamellar structure is basically broken down and the grain gets fined obviously.
Keyword:
TiAl alloy containing high Nb; hot forging; microstructure;
Received: 2003-11-04
TiAl金属间化合物具有密度低、 良好的高温强度和抗氧化性能, 是一种有良好应用前景的航空航天用高温结构材料
[1 ,2 ]
。 但由于该合金室温塑性低且难以加工
[3 ,4 ,5 ]
, 一直困扰着它的工程化应用。 近些年来, 人们对TiAl合金进行了大量的研究, 通过合金制备、 显微组织控制、 变形工艺等方面来提高合金的室温塑性, 并且取得了一些重大的进展
[6 ,7 ,8 ]
。
北京科技大学新金属国家重点实验室自主开发的高铌TiAl合金, 不但具有高温强度和良好的抗氧化和抗蠕变性能, 而且其使用温度比普通TiAl合金提高近60~100 ℃
[9 ,10 ]
, 成为替代一些用在航空发动机等热端部件高温合金最有希望的材料。 过去一些研究结果表明, TiAl合金的铸态组织十分粗大, 显微组织是影响TiAl合金室温脆性的首要因素
[11 ]
。 TiAl合金热变形激活能很高, 因此热锻开坯是一种理想的用来细化TiAl合金铸态组织的热加工技术。 本文作者通过热锻变形破碎铸态高铌TiAl合金粗大的片层组织, 来提高合金的室温塑性, 为该合金的工程化应用奠定良好的基础。
1 实验
实验所用合金为Ti-45Al-8.0~10.0Nb-W-B-Y, 采用2次熔炼的方法制备合金, 首先采用真空自耗电弧炉熔炼, 然后进行真空凝壳电弧熔炼。 2次熔炼后的铸锭尺寸为120 mm×(320~420)mm。 为了减少铸锭的一些缩孔和疏松, 在1 250 ℃, 140 MPa, 4 h的工艺条件下进行了热等静压处理。 通过机加工去除表面氧化物和脏污, 对处理后的铸锭进行超声波探伤, 截取锻造所用的锭料。 铸锭的热锻开坯在THP32-3000压力机上进行, 为了防止降温过快和太多的表面氧化, 在铸锭外面采用包套进行保护, 所采用的包套材料是304不锈钢和硅酸铝保温棉。 开锻温度1 150~1 300 ℃, 压头下降速率小于1×10-2 s-1 , 通过对每个铸锭进行2次锻造成形, 使其总变形量达到75%以上。
从铸锭和锻饼的多个部位切取试样, 打磨抛光后首先在日立S-3500N SEM上进行未腐蚀的背散射能谱分析, 然后采用3%HF+17%HNO3 +H2 O试剂对试样腐蚀后进行微观组织分析, 金相组织分析是在Neophot2卧式金相显微镜上进行。
2 结果与讨论
从图1中可以看出, 铸态高铌TiAl合金经过热等静压后的组织除了大量粗大的α 2 /γ 层片状晶粒外, 还有一些γ 等轴晶, 在一些片层晶界处还存在着一些B2 相。 以往的研究表明添加铌和钨可稳定B2 相, 在α 2 相中含有少量的B2 相可以提高合金的塑性, 还可以延迟α 2 相的解理裂纹形核
[12 ]
, 但是在γ -TiAl中B2 相往往却是一些断口的开裂地点
[13 ]
, 过多的B2 相对材料的使用性能极为不利。 在合金中加入钇是为了改善合金的抗氧化性能, 通常以Y2 O3 的形式存在于晶界处。 从心部(图1(a))和边缘(图1(b))的金相组织对比可以发现: 经过热等静压处理后的铸锭, 各处的铸态组织形貌、 晶粒度大小都比较均匀, 热等静压处理后的晶粒度约为80~150 μm。
将热等静压处理后的铸锭加热到预定温度后, 在2.94×107 N压力机上对其进行了总变形量达75%的2次锻造开坯。 从图2所示的一次变形后(2(a))和二次(2(b))变形后的锻饼形貌中可以清楚地看到, 2次锻造后锻饼的表面都比较光滑, 没有发生开裂。 在包套的保护作用下, 加热变形后的表面也没有发生太多的氧化现象。 在高温变形时, 上面的钢板由于屈服强度比较低, 首先发生变形, 中间部位形成向保温棉一方的鼓肚, 随着上下板面的降温和加工硬化, 很快达到了TiAl合金的屈服强度, 这时TiAl合金铸锭也开始变形, 由于钢板鼓肚的原因在一次锻造后的锻饼表面形成比较大的凹陷。 二次锻造的变形量比较大, 变形后的锻饼高度仅有30 mm, 在变形过程中发现所需的变形力也比较大, 这样在后来的变形过程中钢板的鼓肚被减小,
图1 铸态高铌TiAl合金热等静压后的微观组织
Fig.1 Microstructures of as-cast TiAl alloy containing high Nb after HIP (a)—Core; (b)—Edge; (c)—BSEI

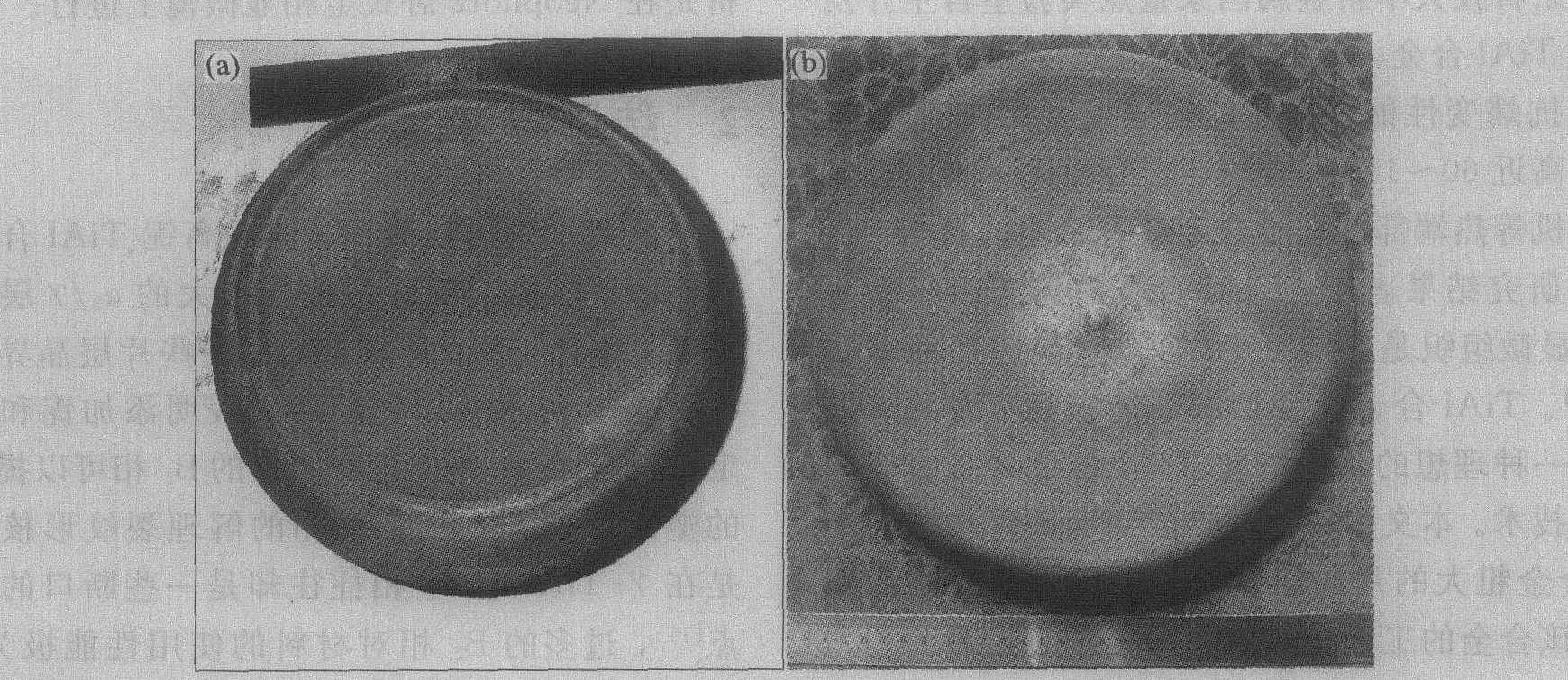

图2 高铌TiAl合金热变形后的形貌
Fig.2 Forging pancakes for TiAl alloy containing high Nb (a)—One-step; (b)—Two-step
二次变形后的锻饼表面比较平整。
从二次锻造后锻饼的3个变形区域(图3)切取试样, 对不同区域微观组织进行分析。 结果表明, 大变形区(Ⅱ区)和小变形区(Ⅲ区)原来大的片层组织已全部破碎(4(a)和4(b)), 由于变形是在加热到α +γ 两相区进行的, 这样在变形后的冷却过程中α 相会再次转变成细小的α 2 /γ 片层团。 高铌TiAl合金在热加工过程中, 晶界处有很高的应力集中和很高的位错密度, 晶界附近储存有比较高的能量, 因此再结晶驱动力最大, 从而在一些晶界处发生再结晶
[14 ]
, 生成一些再结晶组织晶粒。 从锻造后的背散射像中发现, 原来大的块状B2 相也被破碎, 破碎后的B2 相沿变形过程中合金的流动方向分散开, 形成一些带状分布区。 在对从Ⅰ区所取的试样进行微观组织分析中发现, 只有中央上表面很小区域还存在没有破碎的大的片层组织(4(c)), 一些大的片层组织在受力后只发生了少许的弯曲变形, Ⅰ区其它区域的片层组织也基本被破碎。 造成上述难变形区域明显减小的原因有2个: 首先是由于在第一次包套锻造完毕后进行了表面机加工处理, 把处于第一次难变形区的合金大部分车削掉, 使未发生受力

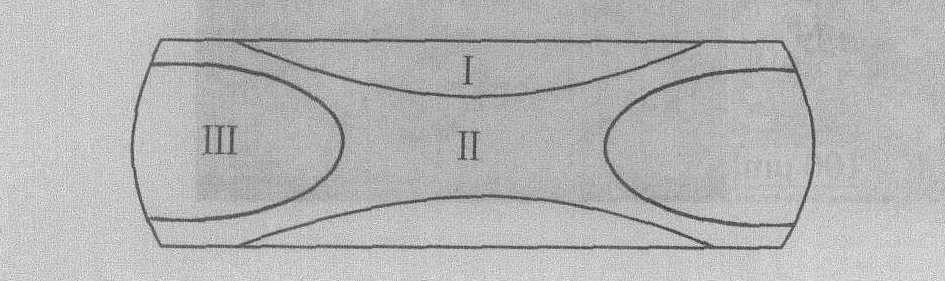

图3 锻造的3个变形区[15]
Fig.3 Schematic representation of deformation zones of conventional forging[15]
图4 高铌TiAl变形后不同区域的组织形貌
Fig.4 Microstructures of TiAl alloy containing high Nb in different deformation zones after twice forgings (a)—Zone Ⅱ; (b)—Zone Ⅲ; (c)—Zone Ⅰ
变形的区域明显减少; 其次是2次总的变形量比较大, 所以总的难变形区域大大减小。 从图5所示的二次锻造的背散射像中可以看到, 变形后破碎的片层组织由于没有充分的再结晶, 没有形成完整的晶界。 但从部分新生成的片层团体和一些再结晶晶粒来看, 其晶粒度明显减小。 总的说来, 经过2次锻造开坯后, 原始粗大的片层组织得到充分破碎, 晶粒得到明显细化。
图5 高铌TiAl合金锻造后的微观组织(BSEI)
Fig.5 Microstructures of TiAl alloy containing high Nb after forging(BSEI)
3 结论
1) 经过热等静压处理后的高铌TiAl合金的铸态组织主要由粗大的α 2 /γ 片层组织和少量γ 等轴晶组成, 在晶界处还有一些B2 相和少量的Y2 O3 相存在。
2) 高铌TiAl合金经过2次锻造开坯后, 锻饼心部和表面质量完好, 没有出现裂纹和明显的氧化现象, 证明该合金的热锻开坯工艺是合理可行的。
3) 高铌TiAl合金在经过同一方向高达75%的高温锻造变形后其铸态组织得到了明显的细化, 除了上下表面的难变形区有少许粗大的片层组织外, 其它区域的铸态粗大片层组织基本破碎。
