DOI：10.19476/j.ysxb.1004.0609.2019.12.05

新型镍基高温合金GH4282的高温氧化行为

石照夏¹，颜晓峰^{1, 2}，段春华¹

(1. 钢铁研究总院 高温材料研究所，北京 100081;

2. 北京科技大学 材料科学与工程学院，北京 100083)

摘  要：为研究新型镍基高温合金GH4282在800~1200 ℃空气中的高温氧化行为，采用静态增重法测定其氧化动力学曲线，并采用金相显微镜、X射线衍射仪、扫描电子显微镜和附带能谱以及电子探针分析仪对表面氧化膜组成、结构和形貌及其截面特征进行观察和分析。结果表明：GH4282合金的氧化动力学符合抛物线规律，氧化初期时氧化质量增加较快，随着氧化时间的延长，氧化质量增加逐渐变得缓慢；合金在800 ℃和900 ℃为完全抗氧化级；在1000~1200 ℃为抗氧化级。GH4282合金的氧化膜分为三层：外层是Cr₂O₃和TiO₂的混合层，并含有少量(Ni,Co)Cr₂O₄复合尖晶石相；中间层是TiO₂和Al₂O₃的混合层；内层是Al₂O₃氧化层。

关键词：镍基高温合金；GH4282；高温氧化；氧化动力学

文章编号：1004-0609(2019)-12-2729-09　　     中图分类号：TG172.82　　     文献标志码：A

为满足航空发动机和燃气轮机对高性能材料的需求，研制出一种新型沉淀强化型镍基高温合金—GH4282^[1]。该合金通过添加Al和Ti形成Ni₃(Al,Ti)型γ′强化相，加入Cr和Mo进行固溶强化，同时与C结合形成不同类型的碳化物，进而阻止晶界滑移以获得良好的抗蠕变性能和韧性。因此，合金兼具优异的抗蠕变性能、良好的热稳定性和焊接性能，以及现有其他同类高温合金难以比拟的良好加工性能。此外，由于该合金具有优异的抗氧化性能，已成为先进超超临界电站高温/高压锅炉和涡轮部件的候选材料^[2-6]。

使役工况的日益苛刻不仅要求高温合金具有较高的高温强度，还应具有良好的抗高温氧化性能和耐热腐蚀性能。抗氧化性能已成为判断高温合金使用性能和服役寿命重要而直接的依据之一，同时也成为评价合金的一项重要技术指标^[7]。通过研究氧化动力学和氧化膜的组成及变化情况是表征高温合金抗氧化性能常用的方法。因具有复杂的化学成分，不同组分的高温合金在氧化过程中呈现不同的氧化机理，形成不同的氧化物。对先进超超临界电站用Inconel 740H在1050~1170 ℃的氧化行为和机制研究结果表明，其氧化由金属元素外扩散和氧元素内扩散控制^[8]。对一种铸造镍基高温合金在900 ℃和1000 ℃空气中的氧化行为研究结果表明，该合金的氧化层由外部尖晶石层和内部致密的富Al层组成，氧化过程受内部富Al层的生长控制^[9]。对镍基高温合金RR1000在700~900 ℃的氧化特征研究结果表明，合金表面氧化层为富Cr层，并富集一定量的Ti。Al的内氧化物在晶内和晶界呈现两种不同形状，晶内为颗粒状，晶界呈现条状，并沿晶向内扩展^[10]。对铸造镍基高温合金K35在850~900 ℃的高温氧化行为研究结果表明，该合金的高温氧化主要受Cr³⁺通过Cr₂O₃层的扩散控制，合金在900 ℃以下完全抗氧化，在900~1000 ℃属抗氧化级^[11]。

合金化程度的日益提高，使得高温合金的抗氧化性能随元素组成及含量不同而千差万别^[11]。因此，对GH4282高温合金的氧化性能进行研究和评价是十分必要的。本文作者通过进行等温氧化试验研究该合金在800~1200 ℃范围内的氧化动力学规律、氧化膜组成、结构及形貌等特征，可为该合金的应用提供实验基础和理论依据。

1  实验

试验材料的化学组成(质量分数，%)为：C 0.086，B 0.0054，Cr 19.83，Mo 8.46，Co 10.28，Al 1.58，Ti2.09，Fe 0.1，Si 0.057，Mn＜0.005，S 0.0007，P＜0.005，余为Ni。合金采用真空感应熔炼，经均匀化后热锻成d 16 mm的棒材，之后进行标准热处理((1135 ℃，1 h，水冷)+(1010 ℃，2 h，空冷)+(788 ℃，8 h，空冷))。

将经过标准热处理的棒坯线切割成尺寸为d 10 mm×20 mm的小圆柱试样，用金相砂纸打磨至1000^#，将试样放进丙酮溶液中用超声波清洗器清洗干净，干燥后备用。在氧化试验之前，先将洗净的Al₂O₃坩埚在高于预定试验温度50 ℃的温度下烘烤至质量恒定。之后放入试样称重后入炉，在800、900、1000、1100、1200 ℃下进行氧化试验，试验时间分别为25、50、75、100和150 h。氧化试验前后试样称质量采用METTLER TOLEDO AL104型电子天平，精度为0.1 mg，称质量值为3个试样的平均值。采用OLYMPUS GX71型金相显微镜、X′PERT MPD型X射线衍射仪、JEOL JSM-6480LV型扫描电子显微镜和附带能谱仪、JEOL JXA 8530F型电子探针分析仪综合考察合金氧化膜的成分、结构及形貌等特征。

2  结果及分析

2.1  氧化动力学

图1所示为合金在不同试验温度下氧化150 h的恒温氧化动力学曲线。由图1可知，在同一试验时间内，GH4282合金的氧化质量增加随温度的升高而不断增加。通过对比可以看出，合金在800 ℃下的氧化质量增加最小，在1200 ℃下的氧化质量增加最为显著，是相同试验时间内其他温度下氧化质量增加的数倍以上。在所研究试验温度下，合金的氧化动力学曲线变化规律基本相似，均遵循抛物线规律，即氧化初期质量增加较快，随氧化时间延长，氧化质量增加逐渐趋于缓慢，最后出现相对平稳阶段。

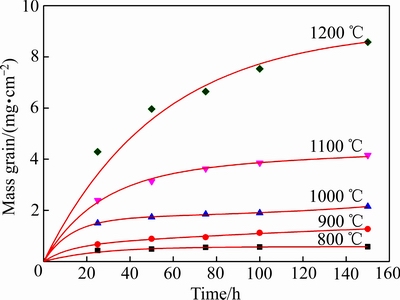

图1  GH4282合金在不同温度下的氧化动力学曲线

Fig. 1  Oxidation kinetics curves of superalloy GH4282 at different temperatures

以往研究结果表明^[12-13]，合金氧化过程中的氧化质量增加随氧化时间变化的氧化动力学可以近似表示为式(1)：

                               (1)

式中：为氧化质量增加，mg；A为试样表面积，cm²；k_p为氧化抛物线速率常数，mg²/(cm⁴·h)；t为氧化时间，h。

将单位面积氧化质量增加的平方((/A)²)与氧化时间(t)作图，如图2所示。通过线性拟合可以得到不同温度下的k_p值，如表1所列。可以看出，k_p值随试验温度增加而增加。

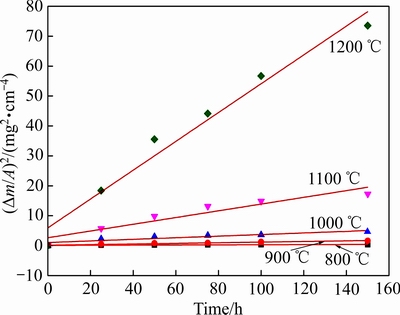

图2  GH4282合金在不同温度下氧化质量增加与试验时间的关系

Fig. 2  Relationship between oxidation mass gain and time of superalloy GH4282 at different temperatures

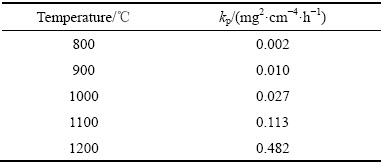

表1  不同试验温度下GH4282合金的氧化抛物线速率常数(k_p)

Table 1  Oxidation parabolic constant (k_p) of superalloy GH4282 at different temperatures

依据HB 5258-2000《钢及高温合金的抗氧化性测定试验方法》，采用式(2)计算不同试验温度下GH4282合金的氧化速率：

                         (2)

式中：K⁺为单位面积时间质量的变化，g/(m²·h)；为试验后试样和坩埚的质量，g；为试验前试样和坩埚的质量，g；S₀为试样原表面积，mm²；t为试验时间，h。表2所列为计算得到的不同试验温度下GH4282合金的氧化速率。根据该标准判定，GH4282合金在900 ℃以下属于完全抗氧化级，在1000~ 1200 ℃温度范围内为抗氧化级。

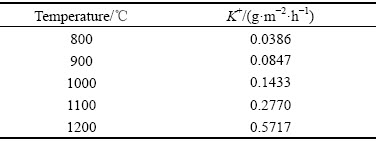

表2  不同试验温度下GH4282合金的氧化速率

Table 2  Oxidation rate of superalloy GH4282 at different temperatures

氧化动力学曲线呈现的抛物线规律表明合金在氧化的不同阶段具有不同的特点。氧化初期，氧化膜的形成以O在金属表面的物理、化学吸附为主，合金表面上的晶界、位错等缺陷处成为氧化物优先形核位置，氧化物生长速度快。这是由于此时合金表面尚未形成完整的氧化膜，或者生成的氧化膜比较薄，保护性较差，尚不具备阻挡扩散的作用，氧化速率受界面反应机制控制，属于氧化膜形成期^[14-16]。随着氧化时间的延长，氧化速率逐渐减慢，氧化质量增加减慢，转变为抛物线规律。这是由于随着氧化过程的进行，氧化膜达到一定厚度后，其保护性增强，氧化速率由界面反应机制控制转变为元素通过氧化膜的扩散机制控 制^{[8, 17-18]}。随着氧化过程的进行，氧化膜厚度继续增大，且其致密性和连续性均显著提高。各试验温度下氧化质量增加均呈抛物线规律，说明GH4282合金在不同温度下的氧化机制近似相同。此外，在较低的氧化温度下，氧化膜中的扩散阻力较大，元素扩散速率较低，致使氧化速率较小，氧化过程很快进入稳态阶段，表明在该温度下较短时间内就能生成完整而致密的氧化膜。在氧化动力学曲线上表现为随试验温度降低，氧化曲线上较早出现相对平稳阶段(见图1)，氧化速率随温度的升高而增加(见表2)是由于元素扩散速率增大的原因造成的。

2.2  氧化产物的组成与分析

图3所示为GH4282合金在不同温度下氧化150 h后表面氧化膜的XRD谱。由图3可知，合金经过不同温度氧化后，各温度下的特征峰发生变化。从图3(a)和(b)可以看出，在800 ℃和900 ℃出现强烈的面心立方γ基体特征峰。如前所述，由于在较低温度下氧化时，合金氧化质量增加比较少，且氧化膜厚度较薄，X射线的穿透深度大于氧化膜的厚度，因而出现γ基体的特征峰。由图3(a)~(e)可以看出，试验温度下试样表面氧化膜的成分均主要以立方晶系的Cr₂O₃为主，并含有一定量的四方晶系TiO₂。随着氧化温度的升高，所产生的氧化膜组成有所不同。在800 ℃，有立方晶系的M′M₂O₄相存在(见图3(a))。在900 ℃，除了M′M₂O₄相，还出现了微弱的α-Al₂O₃衍射峰(见图3(b))。随着氧化温度的进一步升高，α-Al₂O₃衍射峰逐渐增强，M′M₂O₄相的衍射峰逐渐减弱(见图3(c)~(e))。

合金的表面氧化膜的形成通常是动力学与热力学因素共同决定的。对于Cr含量高于15%(质量分数)的Ni-Cr-Co高温合金，当氧化开始时，Ni、Cr和Co等元素同时氧化生成Cr₂O₃和(Ni,Co)O。高Cr含量促进试样表面快速形成Cr₂O₃氧化膜，在动力学就表现为氧化质量增加很快。(Ni,Co)O颗粒被Cr₂O₃包围并逐渐发生固相反应形成(Ni,Co)Cr₂O₄尖晶石相^[19]。通常情况下，温度较低时形成的Cr₂O₃层较为致密，阻碍O向内扩散，在Cr₂O₃的孔洞中氧分压非常低，造成贫O区，从而产生低价Ti的氧化物。因此，在800 ℃时，形成了以Cr₂O₃为主，含有TiO₂及少量(Ni,Co)Cr₂O₄复合尖晶石相的氧化物薄膜。该氧化物致密且与基体结合比较牢固，阻止了O和Cr元素的扩散，使氧化速度减慢，在氧化动力学曲线就表现为质量增加缓慢(见图1)。

GH4282合金在不同温度下氧化75 h后的氧化膜表面形貌如图4所示。从图4(a)可以看出，在800 ℃时，合金氧化后表面形成致密、凹凸起伏的氧化膜，没有产生裂纹、微空洞及氧化物剥落等宏观缺陷。当温度升至900 ℃时，氧化物颗粒显著变大(见图4(b))。有研究表明，在1000 ℃以下，Ti的氧化物基本上只有TiO₂。这与XRD分析结果得到的各氧化温度下表面氧化膜的组成主要是Cr₂O₃和TiO₂的混合层相符。这是由于温度较低时，在氧化初期，合金基体晶界的氧化速度比晶粒内部快的多，晶界成为快速扩散的通道，从而导致Cr、Ti等元素沿着三角晶界向外扩散的速度比晶粒内部快得多，因此，晶界上氧化膜生长快，经过长时间氧化后，基体晶粒和晶界上的氧化膜就表现出明显的凹凸起伏的现象^[16]。随着温度的升高，氧化物的细小颗粒发生聚集长大，使氧化物晶粒变大，并出现了明显的微空洞，导致氧化膜疏松甚至出现开裂和剥落(见图4(c)和(d))。在较高温度下，氧化反应加速进行，导致相同时间内氧化质量增加随温度升高显著增加(见图1)。

2.3  氧化膜横截面的形貌与组成

图5所示为GH4282合金在不同温度下氧化50 h后的氧化膜横截面形貌。从图5可以看出，将氧化后的样品表面看作基准面，随着氧化温度的升高，氧化膜的厚度不断增大，内氧化质量不断增加，表现为内氧化区厚度逐渐加深。通过测量可以得出GH4282合金在不同温度下氧化50 h的氧化膜厚度变化，如图6所示。由图6可以看出，相同氧化时间内，随温度升高氧化膜厚度呈线性增加规律。

由于试验温度下GH4282合金氧化膜横截面组成及形貌特征基本相同，选择1200 ℃下的氧化膜截面对其特征进行分析讨论。图7所示为GH4282合金在1200 ℃氧化50 h后氧化膜横截面形貌及元素面分布。从图7可以看出，氧化膜存在明显的分层现象。除O外，外层富含Cr和Ti，中间层主要出现Ti富集，而内层则为Al的富集层。结合氧化膜XRD和氧化层能谱分析结果(见图8)可知，氧化产物的最外层主要为Cr₂O₃和TiO₂的混合物，并以Cr₂O₃为主；中间层很薄，主要是TiO₂和Al₂O₃层；Al元素主要在内氧化层中发生氧化，形成“钉楔”状的Al₂O₃内氧化层。

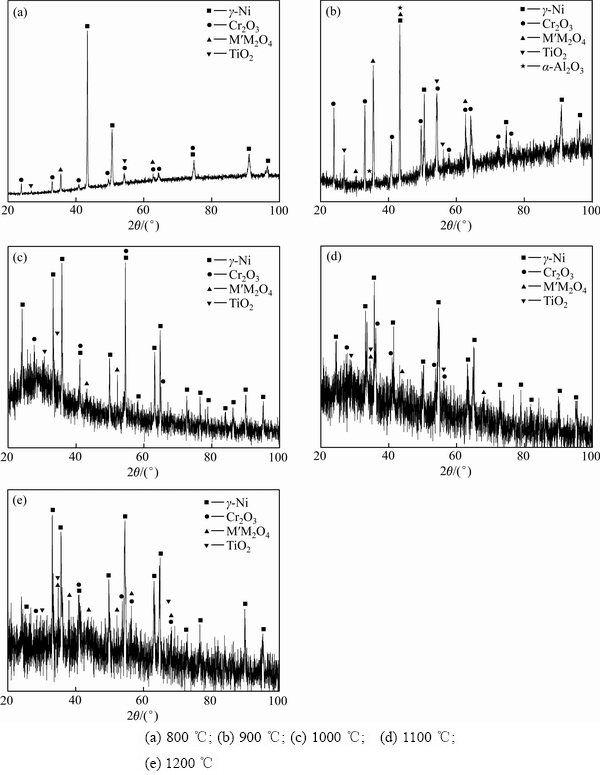

图3  GH4282合金在不同温度下氧化150 h后表面氧化膜的XRD谱

Fig. 3  XRD patterns of superalloy GH4282 oxidized at different temperatures for 150 h

图4  GH4282合金在不同温度氧化75 h后氧化膜表面形貌

Fig. 4  Surface morphologies of superalloy GH4282 oxidized at different temperatures for 75 h

图5  GH4282合金在不同温度下氧化50 h后的氧化膜横截面形貌

Fig. 5  Cross sectional morphologies of superalloy GH4282 oxidized at different temperatures for 50 h

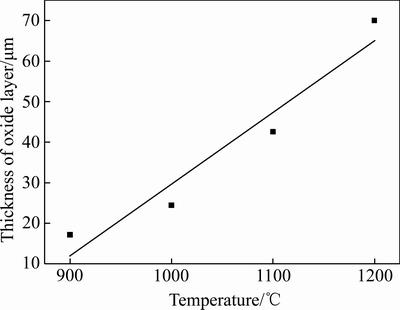

图6  GH4282合金在不同温度下氧化50 h后氧化膜厚度随温度的变化

Fig. 6  Variation of oxide scale thickness of superalloy GH4282 oxidized at different temperature for 50 h

根据多元合金选择性氧化的基本规律，合金化元素中Cr元素的浓度高而Al元素的浓度低，Al元素的活性虽然很高，但在氧化初期主要发生Cr的选择性氧化，同时发生Al的内氧化^[20]。Ti元素和O元素的亲和力很强，Ti离子在向外扩散过程中分别在Cr₂O₃层的外表面以及Cr₂O₃膜和基体间氧化形成TiO₂。在Inconel 740H合金的氧化行为中也发现了这一现象^[8]。Ti含量较高时，有利于形成更多的TiO₂氧化膜。随着氧化的进行，在外层和基体的界面也出现了Al₂O₃聚集。形成的外氧化层和基体中间的TiO₂和Al₂O₃层，有效地阻止了O和Cr元素的扩散，使氧化速度减慢，在氧化动力学曲线就表现为质量增加缓慢。由于氧化膜中出现TiO₂相，使氧化膜变得较为疏松，产生少量剥落，破坏了以Cr₂O₃为主的氧化膜的连续性。由于外层混合层致密性不足，加之中间层又有一些孔洞存在，从而有利于空气中的O通过空隙而侵入基体，与基体中的金属进行选择性氧化，首先与标准生成自由能更负的金属反应，因此，内氧化物主要是Al₂O₃，这种内氧化行为在IN738LC合金中也已观察到^[21]。

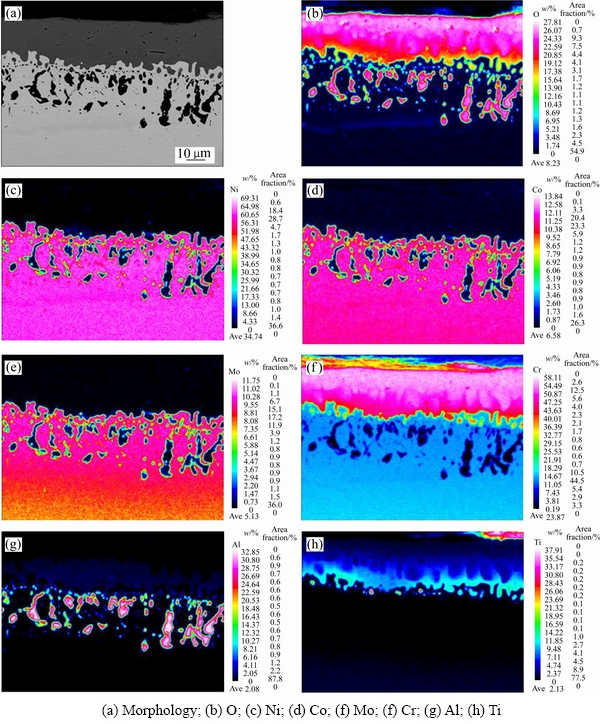

图7  GH4282合金在1200 ℃氧化50 h后氧化膜横截面形貌及元素面分布

Fig. 7  Morphology(a) and element distributions((b)-(h)) of cross section of oxide scale after oxidized at 1200 ℃ for 50 h

由以上分析可知，GH4282合金氧化后的氧化层分为三层。图9所示为GH4282合金氧化过程示意图(t₀=0 h，t₁＞t₀)。氧化开始时，O分子吸附于合金表面并分解为O原子。合金元素在气体/基体界面发生氧化。由于从热力学上分析更易形成TiO₂，且合金中含有大量Cr，因此，合金表面氧化层主要是Cr₂O₃和TiO₂的混合层。同时，O向基体的渗入导致内氧化，形成主要由TiO₂和Al₂O₃组成的中间层。在这一阶段，由于表面氧化层致密性降低，O的扩散相对容易，此时氧化过程主要受界面反应控制，氧化质量增加迅速。随着氧化时间的延长，表面氧化层和内氧化层均进一步生长，表面氧化层致密性随之增加，导致O向基体的渗入难度增加。随着氧化反应的进行，在Cr₂O₃氧化层表面出现贫Cr区，导致氧化过程开始受O的内扩散和金属元素的外扩散控制，氧化质量增加趋于缓慢。后期氧化过程主要受金属元素和O的扩散控制。随着氧化过程的进行，Ti连续向表面进行外扩散，导致基体贫Ti。因此，形成了仅由Al₂O₃组成而不含TiO₂的内氧化层。

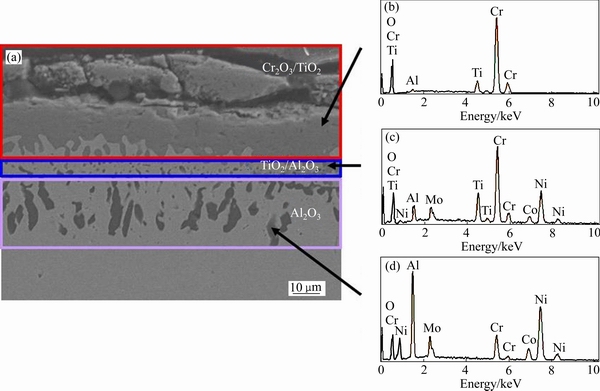

图8  GH4282合金在1200 ℃氧化50 h后氧化膜横截面形貌及能谱分析结果

Fig. 8  Morphology of cross section of oxide scale(a) and EDS analysis results of specimens oxidized at 1200 ℃ for 50 h((b)-(d))

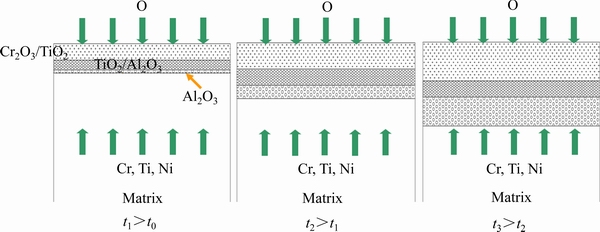

图9  GH4282合金氧化过程示意图

Fig. 9  Schematic diagram of oxidation process of superalloy GH4282

3  结论

1) GH4282镍基高温合金在800~1200 ℃的氧化动力学服从抛物线规律，初期氧化过程主要受界面反应控制，后期氧化过程受金属元素和O元素在氧化膜中的扩散控制。

2) GH4282合金在800 ℃和900 ℃为完全抗氧化级，在1000~1200 ℃为抗氧化级。

3) GH4282合金的氧化膜由三层组成：外层是Cr₂O₃和TiO₂的混合层，并含有少量(Ni,Co)Cr₂O₄复合尖晶石相；中间层是TiO₂和Al₂O₃的混合层；内层是Al₂O₃氧化层。
