新型墙体材料冻融循环寿命时变可靠性
郑怡1, 2,李莉1, 3, 4,许嘉龙1,由世宽1,回志峰1,邱连强1
(1. 辽宁省建筑材料科学研究所,辽宁 沈阳,110032;
2. 大连理工大学 土木水利学院,辽宁 大连,116023;
3. 武汉理工大学 材料科学与工程学院,湖北 武汉,430070;
4. 沈阳建筑大学 材料学院,辽宁 沈阳,110168)
摘要:通过对6种新型墙体材料和烧结普通砖在不同冻融循环次数(0, 25, 50和75次)下的试验,研究新型墙体材料的质量损失率、强度损失率与循环次数的关系,结合新型墙体材料冻融损伤失效过程,建立新型墙体材料的冻融损伤时变可靠度计算模型。研究结果表明:以混凝土实心砖为例,随着时间的推移,混凝土实心砖的冻融循环时变可靠指标逐渐变小,变化趋势呈抛物线型。通过模型可预测新型墙体材料的冻融循环寿命,为新型墙体材料的冻融损伤计算提供依据,为维护部门提供决策依据,降低失效风险。
关键词:新型墙体材料;冻融循环;寿命;时变可靠性
中图分类号:TU522 文献标志码:A 文章编号:1672-7207(2011)11-3342-05
Service life of new-type walling materials under action of freeze-thaw cycle based on time-depending reliability
ZHENG Yi1, 2, LI Li1, 3, 4, XU Jia-long1, YOU Shi-kuan1, HUI Zhi-feng1, QIU Lian-qiang1
(1. Liaoning Building Materials Science Institute, Shenyang 110032, China;
2. School of Water Conservancy & Civil Engineering, Dalian University of Technology, Dalian 116023, China;
3. School of Materials Science and Engineering, Wuhan University of Technology, Wuhan 430070, China;
4. School of Materials, Shenyang Jianzhu University, Shenyang 110168, China)
Abstract: Freeze-thaw tests were made for six kinds of the new wall materials and clay brick, and the number of freeze-thaw cycles is 0, 25, 50 and 75. By studying relationship of rate of mass loss and cycle numbers or rate of strength loss and cycle numbers, calculating damaging model of new-type walling materials was found based on time-depending reliability under action of freeze-thaw cycle. The result shows that time-depending reliability index of concrete solid brick in freeze-thaw cycles is gradually changing smaller, with time going by, and changing tendency is parabola. Using the model, the freeze-thaw cycle life of the new type wall materials can be predicted, which supplies basis of freeze-thaw damaging calculation for the new-type wall materials, and reduces risk.
Key words: new-type walling materials; freeze-thaw cycle; life; time-depending reliability
冻融破坏是建筑材料在运行过程中产生的主要病害之一,并且材料的冻融破坏在东北、华北和西北地区的工程中占100%,有些工程已经达到了相当严重的程度[1]。因此,开展建筑材料冻融损伤机理研究和力学性能研究十分必要。目前,国内外对混凝土在冻融循环作用下的强度、质量损失率以及相对动弹性模量等进行了较多的试验研究[2-11],但是对于新型墙体材料的冻融损伤模型仍然没有建立起完整的理论体系,在实际工程中受到种种限制而无法应用。通过对6种新型墙体材料和烧结普通砖在不同冻融循环次数下的试验,研究了新型墙体材料的质量损失率、强度损失率与循环次数的关系,结合新型墙体材料冻融损伤失效过程,建立了新型墙体材料的冻融损伤时变可靠度计算模型。结果表明:以混凝土实心砖为例,随着时间的推移,混凝土实心砖的冻融循环时变可靠指标逐渐变小,变化趋势呈抛物线型。通过模型可预测新型墙体材料的冻融循环寿命,为新型墙体材料的冻融损伤计算提供依据,为维护部门提供决策依据,降低失效风险。本文作者结合新型墙体材料冻融损伤失效过程的试验研究,采用简单数学模型,描述新型墙体材料的单一因素冻融损伤失效过程,获得了新型墙体材料的冻融损伤数学模型,在理论上提出冻融损伤速度和冻融损伤加速度的概念,最后探讨了新型墙体材料的冻融损伤数学模型在耐久性寿命预测中的应用问题。
1 抗冻性试验
墙体材料选用北方普遍采用的混凝土小型空心砌块、混凝土多孔砖、废渣混凝土多孔砖、混凝土实心砖、煤矸石烧结砖、蒸压粉煤灰砖和黏土烧结普通砖。抗冻性试验参照GB/T 4111—1997《混凝土小型空心砌块试验方法》进行。取样品10块,其中5块冻融试件浸入10~20 ℃的水池中,水面高出试件20 mm以上,试件间距不小于20 mm,另外5块试件作对比。冻融试件在水中浸泡4 d后取出,用湿布拭干内外表面,立即称量饱和面干状态下的质量,精确至0.05 kg。将5块冻融试件放入预先降至-15 ℃的冷库中,间距大于20 mm,当温度再次降至-15 ℃时开始计时,冷冻4 h后取出,再置于水温为10~20 ℃的水中融化2 h。将冻融循环数规定为25,50和75次,达到规定循环数后,将试件从水中取出,拭干表面后,称量冻后饱和面干状态质量,精确至0.05 kg,静置24 h后,与对比试样一起抹面,进行抗压强度试验。计算质量损失率和强度损失率,精确至0.1%。
2 冻融循环试验结果分析
将6种新型墙体材料和普通烧结砖在冻融循环条件下质量损失率与循环数的关系以及强度损失率与循环数的关系见图1和2。
![](/web/fileinfo/upload/magazine/11974/292111/image001.jpg)

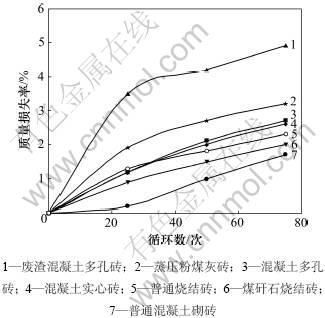

图1 墙体材料质量损失率与冻融循环数的关系
Fig.1 Relationships of rate of mass loss of wall materials and number of freeze-thaw cycles
![](/web/fileinfo/upload/magazine/11974/292111/image002.jpg)

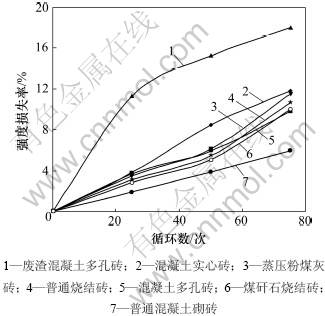

图2 墙体材料强度损失率与冻融循环数的关系
Fig.2 Relationships of rate of strength loss of wall materials and number of freeze-thaw cycles
从图1可以看出:随着冻融次数的增加,普通混凝土砌块、混凝土实心砖、煤矸石烧结砖、混凝土多孔砖的质量损失率与普通烧结砖的质量损失率的变化相近,而废渣混凝土多孔砖和蒸压粉煤灰砖的质量损失率与普通烧结砖的质量损失率相差较大。
从图2可以看出:随着冻融次数的增加,普通混凝土砌块、混凝土实心砖、煤矸石烧结砖、混凝土多孔砖、蒸压粉煤灰砖的强度损失率与普通烧结砖的强度损失率的变化相近,而废渣混凝土多孔砖的强度损失率与普通烧结砖的强度损失率相差较大。并且,废渣混凝土多孔砖、混凝土多孔砖、普通混凝土砌块和混凝土实心砖的曲线是下抛型,即随着循环次数的增加,强度损失率变化越趋于缓和;煤矸石烧结砖、蒸压粉煤灰砖和烧结普通砖的曲线是上抛型,即随着循环数的增加,强度损失率变化越大[12]。
3 冻融循环损伤数学模型
为了分析新型墙体材料的冻融损伤效应,根据损伤力学的原理,采用Brown等建议的损伤因子[13]:
(1)
(2)
式中:
为以强度损失为变量的新型墙体材料损伤变量;Dm为以质量损失为变量的新型墙体材料损伤变量;
为新型墙体材料的强度损失率;mr为新型墙体材料的质量损失率。
通过对这些曲线的分析研究,发现这些曲线主要为抛物线型。本文以冻融实验结果为例,采用简单的数学模型引出新型墙体材料的冻融损伤数学模型,来描述新型墙体材料的冻融损伤规律。回归分析模型可以用一元二次多项式描述新型墙体材料的质量损失率mr或强度损失率
与冻融循环数N之间的抛物线 关系:
(3)
(4)
式中:a,b,c和d为待定的相关系数。
7组墙体材料的冻融损伤数学模型中的冻融损伤参数见表1。从表1中可以得出:Sig F<0.05,表明回归极显著。
4 冻融循环损伤时变计算模型
新型墙体材料在使用期内,随着时间的推移,冻融循环后的可靠指标在逐渐变化,以强度损失率为基本变量,建立新型墙体材料冻融循环时变计算模型为:
(5)
式中:
为强度损失剩余率,规范值为0.8;t为时间,a;Nt为每年的冻融循环数变量。其中,每年的冻融循环次数可到气象部门进行统计,根据30 a的冻融循环数,进行统计分析,每年的冻融循环数的分布类型,以及平均值和变异系数。在这里,由于缺乏足够的统计资料,为便于分析说明,假定Nt服从正态分布,平均值和变异系数为5和0.1。
因此,由式(5)得到动态可靠指标,可表示为:
(6)
式中:
和
分别为时变强度损失率的平均值和标准差。

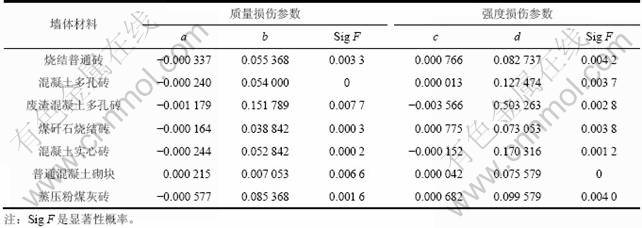

表1 墙体材料的冻融损伤数学模型的参数
Table 1 Parameters of freeze-thaw damage mathematical model of walling materials
![](/web/fileinfo/upload/magazine/11974/292111/image027.jpg)
当基本变量不是正态分布时,应首先将其当量正态化。以混凝土实心砖为例,
(7)
因此,建立混凝土实心砖冻融循环时变可靠度计算模型:
(8)
约束条件:
![](/web/fileinfo/upload/magazine/11974/292111/image033.gif)
(9)
式中:x1为Nt转换的独立正态随机变量;t为时间,a。
计算结果见图3。由图3可知:随着时间的推移,混凝土实心砖的冻融循环时变可靠指标逐渐变小,变化趋势呈抛物线型。
![](/web/fileinfo/upload/magazine/11974/292111/image037.jpg)

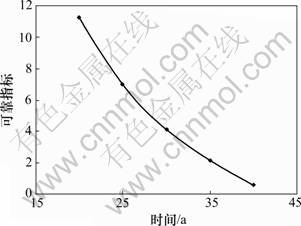

图3 混凝土实心砖冻融循环时变可靠指标
Fig.3 Time-depending reliability index of concrete solid brick in freeze-thaw cycle
表2所示为既有构件鉴定等级与要求的可靠指标关系。通过时变可靠度的计算,根据表2可判定在某一时段内,该混凝土实心砖砌筑的构件需要进行维 护,该计算方法可为维护部门提供决策依据,降低失效风险。图3中新型墙体材料在冻融情况下,满足可靠指标的使用寿命远低于合理使用年限,作者认为实际中,墙体材料外围还有相关保护层,在实验中墙体材料没有外保温措施,直接进行冻融循环。

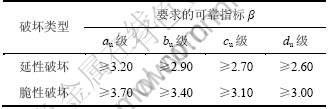

表2 既有构件鉴定等级与要求的可靠指标关系
Table 2 Relationship of reliability index and appraisal classic of existing member
![](/web/fileinfo/upload/magazine/11974/292111/image038.jpg)
5 结论
(1) 随着冻融数的增加,普通混凝土砌块、混凝土实心砖、煤矸石烧结砖、混凝土多孔砖的质量损失率与普通烧结砖的质量损失率的变化相近,而废渣混凝土多孔砖和蒸压粉煤灰砖的质量损失率与普通烧结砖的质量损失率相差较大。同时,废渣混凝土多孔砖、混凝土多孔砖、普通混凝土砌块和混凝土实心砖的强度损失曲线是下抛型,即随着循环数的增加,强度损失率变化越趋于缓和;煤矸石烧结砖、蒸压粉煤灰砖和烧结普通砖的曲线是上抛型,即随着循环数的增加,强度损失率变化越大。
(2) 结合新型墙体材料冻融损伤失效过程,建立了新型墙体材料的冻融损伤时变可靠度计算模型,以混凝土实心砖为例,随着时间的推移,混凝土实心砖的冻融循环时变可靠指标逐渐变小,变化趋势呈抛物线型。通过模型可预测新型墙体材料的冻融循环寿命,为维护部门提供决策依据,降低失效风险。
(3) 新型墙体材料在冻融循环作用下容易出现裂缝开裂,特别是在北方严寒和寒冷地区,在实际生产应用中,可以在新型墙体材料中加入纤维,增强阻裂性能,延缓裂缝的开展,可提高新型墙体材料的抗冻融性能。
参考文献:
[1] 李平先, 张雷顺. 冻融循环作用下混凝土的剪切强度试验研究[J]. 郑州大学学报: 工学版, 2004, 25(4): 12-15.
LI Ping-xian, ZHANG Lei-shun. Experimental research on shear strength of concrete subjected to freezing-and- thawing[J]. Journal of Zhengzhou University: Engineering Science, 2004, 25(4): 12-15.
[2] 段安, 钱稼茹. 混凝土冻融过程数值模拟与分析[J]. 清华大学学报: 自然科学版, 2009, 49(9): 1441-1445.
DUAN An, QIAN Jia-ru. Mathematical modeling and analysis of concrete subjected to freeze- thaw cycles[J]. Journal of Tsinghua University: Science & Technology, 2009, 49(9): 1441-1445.
[3] 陈爱玖, 章青, 王静, 等. 再生混凝土冻融循环试验与损伤模型研究[J]. 工程力学, 2009, 26(11): 102-107.
CHEN Ai-jiu, ZHANG Qing, WANG Jing, et al. Freez-thaw cycle test and a damage mechanics model for recycled concrete[J]. Engineering Mechanics, 2009, 26(11): 102-107.
[4] 赵刚, 陶夏新, 刘兵. 重塑土冻融过程中水分迁移试验研究[J]. 中南大学学报: 自然科学版, 2009, 40(2): 519-525.
ZHAO Gang, TAO Xia-xin, LIU Bing. Experimental research on water migration in remolded soil during freezing and thawing process[J]. Journal of Central South University: Science and Technology, 2009, 40(2): 519-525.
[5] 李燕, 申向东. 不同纤维掺量轻骨料混凝土冻融循环后力学性能及损伤量的研究[J]. 工程力学, 2009, 26(S1): 81-83, 93.
LI Yan, SHEN Xiang-dong. The research on mechanics and blemish degree of different fiber content lightweight aggregate concrete after freeze-thaw cycle[J]. Engineering Mechanics, 2009, 26(S1): 81-83, 93.
[6] 梁建国, 程少辉, 彭茂丰. 蒸压粉煤灰砖在使用阶段的干燥收缩试验研究[J]. 中南大学学报: 自然科学版, 2010, 41(4): 1578-1583.
LIANG Jian-guo, CHENG Shao-hui, PENG Mao-feng. Experimental research on drying shrinkage of autoclaved fly ash brick in service stage[J]. Journal of Central South University: Science and Technology, 2010, 41(4): 1578-1583.
[7] Rajeev G, Ram K, Paul D K. Comparative study of various creep and shrinkage prediction models for concrete[J]. Journal of Materials in Civil Engineering, 2007, 19(3): 249-260.
[8] Raimondo M, Dondi M, Mazzanti F, et al. Equilibrium moisture content of clay bricks: The influence of the porous structure[J]. Building and Environment, 2007, 42(2): 926-932.
[9] 邓安, 于永堂. 冻融循环对轻质填料抗压强度的影响[J]. 建筑材料学报, 2009, 12(4): 448-452.
DENG An, YU Yong-tang. Influence of freeze-thaw cycles on compressive strength of WFS-FA-EPS beads lightweight fillers[J]. Journal of Building Materials, 2009, 12(4): 448-452.
[10] 余红发, 孙伟, 张云升, 等. 在冻融或腐蚀环境下混凝土使用寿命预测方法: 损伤演化方程与损伤失效模式[J]. 硅酸盐学报, 2008, 36(S1): 128-134.
YU Hong-fa, SUN Wei, ZHANG Yun-sheng, et al. Service life prediction method of concrete subjected to freezing-thawing cycles and/or chemical attack: Damage development equation and degradation mode [J]. Journal of the Chinese Ceramic Society, 2008, 36(S1): 128-134.
[11] Andrea C, Andrea S, Sabrina V. Mechanical damage of ordinary or prestressed reinforced concrete beams under cyclic bending[J]. Engineering Fracture Mechanics, 2005, 72 (4): 1313-1328.
[12] 李莉, 姜洪义, 许嘉龙, 等. 新型墙体材料冻融循环下的损伤研究[J]. 新型建筑材料, 2010, 37(5): 24-27.
LI Li, JIANG Hong-yi, XU Jia-long, et al. Study on damage of new-type walling materials under action of freeze-thaw cycle[J]. New Building Materials, 2010, 37(5): 24-27.
[13] 余寿文, 冯西桥. 损伤力学[M]. 北京: 清华大学出版社, 1997: 26-51.
YU Shou-wen, FENG Xi-qiao. Damage mechanics[M]. Beijing: Tsinghua University Press, 1997: 26-51.
(编辑 陈爱华)
收稿日期:2010-12-11;修回日期:2011-03-06
基金项目:国家“十一五”科技支撑计划重点项目(2009BAK58B03);住房和城乡建设部2009科技计划攻关项目(2009-K1-16,2009-R1-3);沈阳建筑大学省级重点实验室2009年度开放基金资助项目(CL-200903);辽宁省2010年科学计划项目(2010401031);沈阳市人才资源开发专项资金资助项目(2009040403020);沈阳市科学技术计划项目(F10-177-8-00)
通信作者:郑怡(1979-),男,辽宁东港人,博士,从事可靠性研究;电话:024-86613575;E-mail: dandongzy@126.com
