低温CO-SCR催化剂UiO-66制备及其脱硝性能

李  韧¹，何汉兵^{1, 2}，张  丽¹，曾  婧¹，郑雅杰¹，马  英³

(1. 中南大学 冶金与环境学院，长沙 410083；

2. 武汉科技大学 国家环境保护矿冶资源利用与污染控制重点实验室，武汉 430081；

3. 永清环保股份有限公司，长沙 410001)

摘  要：通过溶剂热法在不同调节剂种类、浓度条件下制备UiO-66改性催化剂，并利用X射线衍射仪(XRD)、扫描电子显微镜(SEM)、热重分析仪(TGA)等对催化剂进行表征。考察不同调节剂种类、浓度对 UiO-66形貌、结构组成以及选择性催化还原(CO-SCR)性能的影响。结果表明：UiO-66-HCl催化剂具有良好的脱硝性能和分散性以及更多的路易斯酸性位点和CUS(不饱和金属位点)。CO-SCR催化性能测试结果显示，在对苯二甲酸(H₂BDC)与调节剂的摩尔比为1:4，脱硝温度为170 ℃时，UiO-66-HCl脱硝率达到95%。

关键词：UiO-66催化剂；催化脱硝；CO-SCR；配体缺陷

文章编号：1004-0609(2021)-04-0968-09　　     中图分类号：TB34　　     文献标志码：A

引文格式：李  韧，何汉兵，张  丽, 等. 低温CO-SCR催化剂UiO-66制备及其脱硝性能[J]. 中国有色金属学报, 2021, 31(4): 968-976. DOI: 10.11817/j.ysxb.1004.0609.2021-37778

LI Ren, HE Han-bing, ZHANG Li, et al. UiO-66 catalyst preparation and low-temperature denitration properties of CO-SCR[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(4): 968-976. DOI: 10.11817/j.ysxb.1004.0609.2021-37778

氮氧化物(NO_x)是大气污染和生态破坏的主要污染源之一，会产生酸雨、臭氧层空洞等诸多环境问题。选择性催化还原技术(SCR)是脱硝的主流途径，催化剂和还原剂的选择是核心。CO是一种典型的还原剂，广泛存在于汽车尾气及工业废气中，因此，将CO用于选择性催化还原 NO^[1](CO-SCR)，可达到以废治废的目的。此外，CO、NO_x和SO₂之间可以很好地相互作用从而可用于同时脱硫脱硝^[2-4]。因此，在脱硝领域，此类低价环保型催化剂受到广泛的关注。

金属有机骨架(MOF)可以定义为结晶的多孔固体，其晶格通过有机配体与金属离子或金属离子簇连接^[5-6]。金属-配体配位键的方向性负责在晶格中创建空间和空隙，结构的稳定性取决于这些配位键的强度，而这些配位键在共价键之间具有中等能量。MOF中可能的活性位点包括带有自由协调位点的金属位点、官能团或容纳在空隙中的客体。结构缺陷也被认为是催化中潜在的活性位点^[7]。

创建有缺陷的节点已经成为设计MOF催化材料的合理方法，通过直接方法或合成后的处理产生缺陷是非常常见的策略^[8]。配体与金属间的配位键较弱，这个弱点可导致MOF材料的配体或金属的选择性替代，并且产生基于缺陷的催化位点^[9]。例如，通过水解，UiO-66的节点缺陷随洗涤的次数增加而增加^[10]。

UiO-66金属有机骨架材料属于面心立方晶系，具有8 (1 =0.1 nm)的四面体结构和11 的八面体结构通过三角窗口(约6 )相连^[11]。UiO-66的理论配位数为12，但在实际结构存在一定的配体缺陷现象，可通过改变反应时间、调节剂及温度等控制^[12]。

目前，关于UiO-66合成过程中的各个因素对缺陷的影响已经有一定的研究。

在UiO-66的合成中，使用单羧酸盐调节剂(例如苯甲酸，甲酸，乙酸或三氟乙酸(TFA))，通过与配体竞争结合金属前体，不仅控制了微晶尺寸，而且还控制了缺陷的形成^[13]。所得MOF中缺陷的浓度取决于合成混合物中调节剂的浓度，从而可控地提高固体孔隙率^[14]。此外，VERMOORTELE等^[15]展示了TFA的掺入如何在Zr₆簇上打开更多的路易斯酸性位点和不饱和金属位点(CUS)。同样，可以通过热处理从已经有缺陷的框架中去除TFA，从而进一步增加Zr的CUS数量。

本文将UiO-66应用于烟气催化领域，研究了不同酸调节剂及其浓度对UiO-66的晶体结构、形貌和粒径的影响，同时考察缺陷的形成及其对CO-SCR的影响。

1  实验

1.1  实验材料与试剂

实验所用盐酸(HCl)、对苯二甲酸(H₂BDC)、二甲基甲酰胺(C₃H₇NO)、甲酸(HCOOH)、乙酸(CH₃COOH)、苯甲酸(C₆H₅COOH)和甲醇(CH₃OH)均为分析纯，来自国药集团化学试剂有限公司。

1.2  实验装置与分析仪器

1.2.1  催化剂物化性能表征仪器

采用日本RigakuD公司TTR Ⅲ型X 射线衍射仪(XRD)对所合成的材料进行物相结构的检测，Cu 靶(λ=1.5406 )，扫描范围2θ为5°~45°，扫描速度为 10 (°)/min；JSM-6360LV 型电子扫描显微镜对材料进行表面微观形貌观察；用耐驰-449-F3型热重分析仪(TGA)对材料进行热重分析。

1.2.2  催化剂脱硝性能表征装置

通过实验室对合成的催化剂进行脱硝性能检测实验，催化剂脱硝性能表征装置如图1所示。实验体系由配气系统、催化系统、检测系统 3 个部分组成，配气系统由装有CO、NO标准气的钢瓶和配气仪组成，催化系统由固定反应器和管式电阻炉组成，检测系统为德国MRU公司VARIO PLUS型增强型烟气分析仪。采用抗高温石英棉将 0.2 g 催化剂固定于石英管中部，放置于程序控温的管式电阻炉中进行反应。在250 ℃下，1%CO+99%N₂(体积分数)微还原气氛中，催化剂预处理1 h。然后通入反应气体：φ(CO)=1600×10^-6，φ(NO)=800×10^-6，平衡气氛为氮气，再经过程序性升温控制以5 ℃/min的速度从 50 ℃升至200 ℃进行脱硝率测试。利用烟气分析仪检测并实时记录出口处 NO 浓度。脱硝率计算公式如下：

                  (1)

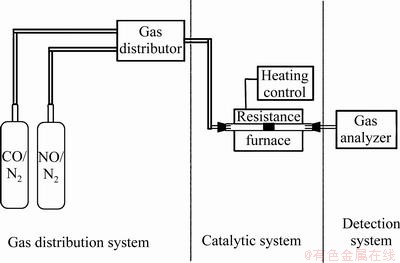

图1  催化剂脱硝性能表征装置

Fig. 1  Device for characterizing denitration performance of catalyst

1.3  实验方法

采用溶剂热法制备不同调节剂种类、浓度的UiO-66改性催化剂。

1.3.1  不同调节剂种类制备的UiO-66改性催化剂

控制对苯二甲酸(H₂BDC)与调节剂(37%盐酸(质量分数)、乙酸、甲酸、苯甲酸)的摩尔比为1:4。

具体过程为：将1.16 g氯化锆和0.83 g对苯二甲酸(H₂BDC)溶解在150 mL N,N-二甲基甲酰胺中，不添加调节剂/加1.65 mL 37%盐酸、乙酸、甲酸、苯甲酸的调节剂，磁力搅拌30 min。然后将溶液转移到反应容器中，200 mL衬有聚四氟乙烯的不锈钢高压釜中，在烘箱中于120 ℃下反应24 h。冷却至室温后，离心分离。产物用二甲基甲酰胺和甲醇反复洗涤。之后，产品在120 ℃下干燥12 h。然后将所得材料研磨成粉末状。在马弗炉中空气气氛在250 ℃煅烧30 min，所得样品分别记为UiO-66、UiO-66-HCl、UiO-66- CH₃COOH、UiO-66-HCOOH、UiO-66-C₆H₅COOH。

1.3.2  制备不同调节剂浓度的UiO-66改性催化剂

以37%盐酸为调节剂，控制对苯二甲酸(H₂BDC)与调节剂的摩尔比为1:4、1:8、1:16、1:32。

具体过程为：将1.16 g氯化锆和0.83 g对苯二甲酸(H₂BDC)溶解在150 mL N,N-二甲基甲酰胺中，分别加1.65 mL、3.30 mL、6.60 mL、13.20 mL的37%盐酸，磁力搅拌30 min。然后将溶液转移到反应容器中，200 mL衬有聚四氟乙烯的不锈钢高压釜中，在烘箱中于120 ℃下反应24 h。冷却至室温后，离心分离。产物用二甲基甲酰胺和甲醇反复洗涤。之后，产品在120 ℃下干燥12 h。然后将所得材料研磨成粉末状。在马弗炉中空气气氛在250 ℃煅烧30 min，所得样品分别记为UiO-66-HCl-1、UiO-66-HCl-2、UiO-66-HCl-3、UiO-66-HCl-4。

2  结果与讨论

2.1  调节剂种类对XRD的影响

由图2可以看出，制备的所有改性UiO-66催化剂，在2θ为7.4°、8.5°、14.8°、17.1°、25.8°、30.8°处都有6个主要特征峰，分别对应于UiO-66的(111)、(200)、(222)、(400)、(442)和(711)晶面，与文献报道非常吻合，证明了UiO-66的合成^[16]。添加酸类调节剂后，UiO-66的峰位置不变，峰强降低，证明其结晶度下降，晶粒变小，粒径降低。其中，UiO-66-HCl的XRD峰相对较宽且峰强较弱，表明盐酸等酸类促进UiO-66的结晶度低，且粒径较小。

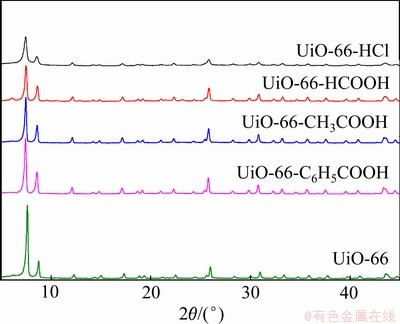

图2  不同调节剂种类制备的UiO-66改性催化剂与原始UiO-66对比的XRD谱

Fig. 2  XRD patterns of UiO-66-modified catalysts prepared by different regulators compared with original UiO-66

2.2  调节剂种类对晶体形貌的影响

从图3可以看出，UiO-66-HCl、UiO-66- CH₃COOH、UiO-66-HCOOH、UiO-66-C₆H₅COOH与原始UiO-66(e)对比，粒径较小普遍偏小，且比偏向八面体的原始UiO-66更趋向球形。UiO-66-HCOOH在其中晶粒最为细小。UiO-66-HCl显出凹凸结构和聚集态，可能是因为盐酸不利于晶体生长^[17]。

2.3  调节剂种类对缺陷的影响

配体缺陷通常通过热重分析(TGA)进行研究和证明。脱羟基的UiO-66，即Zr₆O₆(BDC)₆有氧分解的化学方程式可用于证明其存在^{[15, 18]}。

Zr₆O₆(BDC)₆+45O₂(g)→6ZrO₂(s)+48CO₂(g)+12H₂O(g)            (2)

对于理想晶体Zr₆O₆(BDC)₆，其配体BDC与Zr₆中心的物质的量比为6。理想晶体Zr₆O₆(BDC)₆的分子量（C₄₈H₂₄O₃₀Zr₆，1628）比唯一的固体产物6ZrO₂(6ZrO₂，739.2)高1.2倍。将最终产物6ZrO₂的质量设为100%，则理想晶体对应的平台期(代表无溶剂的理想晶体)则应达到220%。但是，它通常远低于理论值，这意味着实际所得的UiO-66比理想方程式所定义的理想晶体更轻。

以UiO-66-HCl为例，由图4可以看出，UiO-66-HCl的平稳期远远低于220%，这表明UiO-66-HCl比理想化UiO-66更轻，即框架中缺少配体。这证明了UiO-66-HCl中存在大量的缺陷。UiO-66-CH₃COOH、UiO-66-HCOOH的平稳期趋近，在UiO-66-HCl与220%之间。这证明其中存在缺陷，但明显少于UiO-66-HCl。

必须看到，原始UiO-66也是在400 ℃才降至代表理想Zr₆O₆(BDC)₆的220%的水平线。这或许与催化剂清洗方式有关^[19]，清洗越干净，材料越快突破220%。

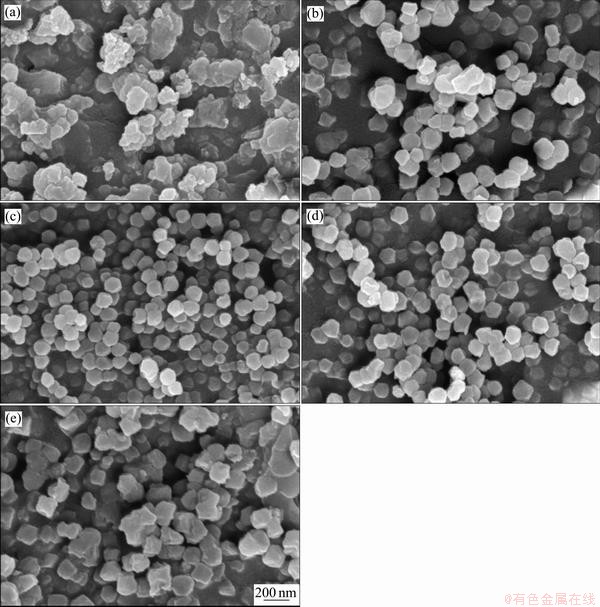

图3  UiO-66-HCl、UiO-66-CH₃COOH、UiO-66-HCOOH、UiO-66-C₆H₅COOH与原始UiO-66的SEM像

Fig. 3  SEM images of UiO-66-HCl(a), UiO-66-CH₃COOH(b), UiO-66-HCOOH(c), UiO-66-C₆H₅COOH(d) and original UiO-66(e)

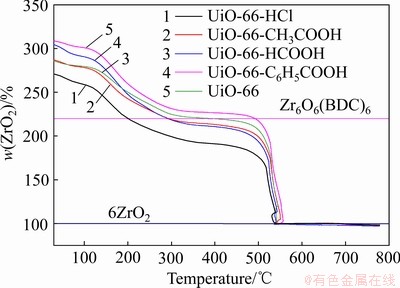

图4  UiO-66-HCl、UiO-66-CH₃COOH、UiO-66-HCOOH、UiO-66-C₆H₅COOH与原始UiO-66的热重图谱(相对于ZrO₂)

Fig. 4  Thermogravimetric spectra UiO-66-HCl, UiO-66-CH₃COOH, UiO-66-HCOOH, UiO-66-C₆H₅COOH and original UiO-66 (with respect to ZrO₂)

而UiO-66-C₆H₅COOH的平稳期高于220%的线。除了控制Zr-BDC MOFs的成核外，苯甲酸可能是MOF的客体^[13]。因苯甲酸与对苯二甲酸结构类似，苯甲酸配体作为表面配体来完成表面锆原子的配位壳层；同时，苯甲酸分子较大，残留在框架中，不能通过洗涤而去除，成为了MOF的客体。UiO-66-C₆H₅COOH的平稳期明显高于理论值，证明了客体苯甲酸的存在。

所得UiO-66中缺少某些连接基^[19]，配体BDC与Zr₆中心的比例小于6。配体BDC与Zr₆的物质的量比由以下公式计算：

n(BDC):n(Zr₆)=6*(m₁-100%)/120%            (3)

式中：m₁指图4的热重曲线中平台期对应的相对质量，120%指完美晶体的6个配体分解后下降的相对质量。

在UiO-66-HCl的体系中，n(BDC):n(Zr₆)= 6*(154%-100%)/120%=4.5，即每6个配体中缺少1.5个配体。同样，UiO-66-CH₃COOH、UiO-66- HCOOH的n(BDC):n(Zr₆)为5.5，即每6个配体中缺少0.5个配体；原始UiO-66的n(BDC):n(Zr₆)为5.9，即每6个配体中缺少0.1个配体。

2.4  调节剂种类对脱硝反应的影响

从图5发现UiO-66-HCl、UiO-66-CH₃COOH、UiO-66-HCOOH与原始UiO-66相比，脱硝率均有提升，在150 ℃时脱硝率可以提高到70%以上。其中，UiO-66-HCl在170 ℃时脱硝率可以达到接近95%；UiO-66-HCOOH在200 ℃时脱硝率可以达到接近85%；UiO-66-CH₃COOH在180 ℃时脱硝率可以达到80%。UiO-66-C₆H₅COOH的脱硝率下降，可能是夹杂的苯甲酸分子比甲酸等分子大，残留在框架中并阻碍分子进出，从而抑制反应。

制备UiO-66的理想化反应方程式：

6ZrCl₄+48H₂O+6H₂BDC→Zr₆O₄(OH)₄(BDC)₆+24HCl               (4)

由此可知，反应过程中添加盐酸，会抑制反应的进行，使反应平衡左移。这抑制材料的生产，导致晶粒过小，材料形貌不完整，从而产生大量缺陷。材料的缺陷在Zr₆簇上打开更多的路易斯酸性位点和CUS，增加了UiO-66的比表面积^[20]，从而提高催化剂活性。

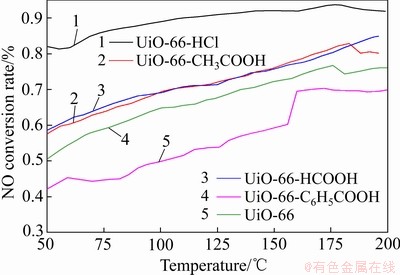

图5  不同调节剂种类制备的UiO-66改性催化剂和原始UiO-66的脱硝率

Fig. 5  Denitration reaction efficiencies of original UiO-66 and UiO-66 modified with different types of modulators

加甲酸和乙酸的原理类似。MOF制备中，调节剂通常具有与配体分子相同或相似的化学性质，但它是单头的而不是双头或多头的。乙酸与配体竞争与金属阳离子的配位，当乙酸成功与金属阳离子配位后，由于它是单头的，无法继续与金属离子配位，故其作用终止。

对比图2、图6和图7可以发现，材料的平稳期越低，即缺陷越多，则XRD峰越不明显，催化脱硝性能越强。其中，UiO-66-HCl的TGA的平稳期最低，n(BDC):n(Zr₆)为4.5，表明存在更多的配体缺陷。框架更加多孔，缺陷更多，也产生了大量的路易斯酸性位点和CUS，催化脱硝性能最强，脱硝率在170 ℃达到95%。同时，氯化物可能部分补偿样品中的配体缺陷，即使彻底清洗后，其中许多也含有大量缺陷。而当调节剂为苯甲酸时，由于苯甲酸与对苯二甲酸较为接近，可能产生类似“随着n(BDC):n(Zr)的增大而UiO-66越完整”的现象^[19]；同时，苯甲酸分子比甲酸等分子大，夹杂在UiO-66中则不能通过洗涤而去除，成为UiO-66的客体。最终，UiO-66-C₆H₅COOH的TGA的平稳期比UiO-66高，脱硝性能低，脱硝率在170 ℃达到70%。

2.5  调节剂浓度对XRD的影响

从图6可以看出，添加盐酸后，UiO-66的峰位置不变，峰强降低，材料团聚程度升高；随着盐酸添加量的增加，峰强逐渐增强并趋近原始UiO-66的峰。当对苯二甲酸(H₂BDC)与盐酸的摩尔比为1: 4时，UiO-66的峰强最低，结晶程度最低，因此缺陷最多，进而影响后续脱硝率。盐酸的添加会一定程度上降低UiO-66的结晶，但随着调节剂浓度的增加，UiO-66结晶度逐渐升高。峰宽随着调节剂浓度的增加略有上升但不明显，因此晶粒大小略有减小。盐酸中含有一定量的水，随着含水量的增加，溶液会反应更快，聚集率较高，晶粒尺寸减小^[13]。

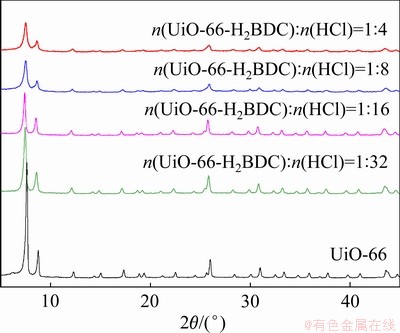

图6  不同调节剂浓度制备的UiO-66改性催化剂与原始UiO-66的XRD谱

Fig. 6  XRD patterns of UiO-66-modified catalysts prepared with different concentrations compared with original UiO-66

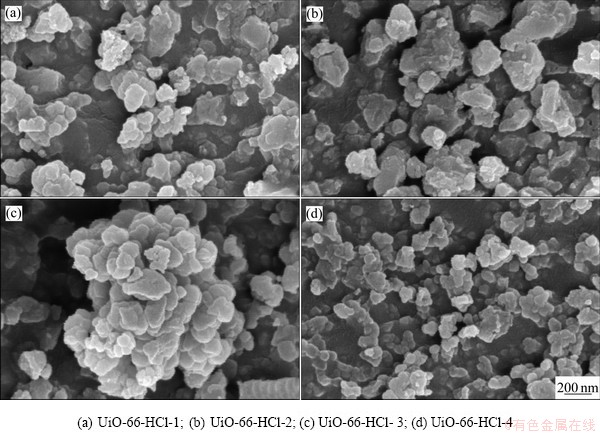

图7  不同调节剂浓度制备的UiO-66的SEM像

Fig. 7  SEM images of UiO-66 prepared with different concentrations of modifier

2.6  调节剂浓度对晶体形貌的影响

从图7可以看出，随着盐酸添加量的增加，UiO-66结晶度逐渐升高并趋近原始UiO-66的结晶度。同时，晶体呈块状，并未完全形成八面体结构。扫描电镜图像显示颗粒是连续生长和相互重叠的，可能是H₂O的作用和盐酸的抑制作用共同影响，导致连续成 核^[13]。与乙酸、苯甲酸不同，盐酸浓度的增加不能形成更大的晶粒^{[13, 17]}，但影响着催化剂的团聚程度。HCl能增强ZrCl₄在DMF中的溶解度，并加速了晶体的形成^[20]。可以看到，对苯二甲酸(H₂BDC)与盐酸的摩尔比为1:4~1:16时，UiO-66的团聚现象较为明显；对苯二甲酸(H₂BDC)与盐酸的摩尔比为1:32时，UiO-66的分散程度较高，同时晶粒较为细小，均一性更强。

2.7  调节剂浓度对脱硝反应的影响

从图8可以看出，盐酸添加量对UiO-66脱硝反应效率没有显著影响，但脱硝率逐渐下降。

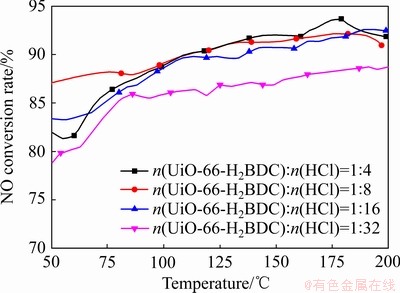

图8  调节剂浓度对脱硝反应效率的影响

Fig. 8  Effect of modifier concentration on reaction efficiency of denitration

对比图3、图6和图7可以发现，随着添加的盐酸浓度增加，UiO-66的XRD峰趋于尖锐，形貌逐渐规整，大小趋于均一，但脱硝率逐渐下降。对苯二甲酸(H₂BDC)与盐酸的摩尔比为1:4~1:16时，200 ℃时脱硝率在90%~95%之间。对苯二甲酸(H₂BDC)与盐酸的摩尔比为1:32时，200 ℃时脱硝率为85%。

HCl通过中和溶剂(DMF)中的碱性物质(胺)，并在连接剂结合之前协助形成Zr₆团簇，加速合成反应进行。同时，强酸也抑制着反应限度。H₂O的含量影响UiO-66的结晶度和晶粒大小。综合来看，盐酸浓度增加不能增大晶粒，但使UiO-66的晶体形貌随着盐酸浓度增加趋于完整，使缺陷减少，从而导致CUS等活性位点减少，脱硝率下降。

2.8  催化脱硝过程探讨

以UiO-66为催化剂进行催化脱硝的一个可能过程是，它利用极高的规格的比表面积和大量的路易斯酸性位点和CUS将CO和NO吸附在UiO-66的活性位点上，形成了活化的吸附物种，以促进CO和NO_x形成CO₂和N₂。催化脱硝过程可能是Langmuir-Hinshelwood机制^[21-23]。可能的反应公式如下：

Zr⁴⁺+4NO→Zr⁴⁺(NO)₄                         (5)

Zr⁴⁺+nCO→Zr⁴⁺(CO)_n                         (6)

4Zr⁴⁺(CO)_n+nZr⁴⁺(NO)₄→(n+4)Zr⁴⁺+2nCO₂+nN₂   (7)

更开放的孔结构和更多的开放位点使调制的UiO-66成为一种优良的反应催化剂。显然，团簇周围空间的增加有利于反应物的同时活化。

3  结论

1) 通过溶剂热法成功制备出 UiO-66催化剂及其系列催化剂，对催化剂材料的结构、表面形貌、结构和物相组成表征发现，不添加调节剂的UiO-66趋向八面体结构，添加调节剂的UiO-66粒径较小普遍偏小，更趋向球形。以盐酸为调节剂时，调节剂浓度对晶粒大小没有明显影响。

2) 调节剂的种类和浓度影响催化剂的配体缺陷，从而增加比表面积和大量的路易斯酸性位点及CUS。添加的调节剂为盐酸，对苯二甲酸(H₂BDC)与调节剂的摩尔比为1:4时，UiO-66-HCl的脱硝性能最好，脱硝率在170 ℃时达到95%。
