文章编号：1004-0609(2013)04-1073-06

Cu-Ni交互作用对Cu/Sn/Ni焊点液-固界面反应的影响

黄明亮^{1, 2}，陈雷达^{1, 2}，赵  宁^{1, 2}

(1. 大连理工大学 材料科学与工程学院，大连 116024；

2. 大连理工大学 辽宁省先进连接技术重点实验室，大连 116024)

摘  要：研究Cu/Sn/Ni焊点在250 ℃液-固界面反应过程中Cu-Ni交互作用对界面反应的影响。结果表明：液-固界面反应10 min后，Cu-Ni交互作用就已经发生，Sn/Cu及Sn/Ni界面金属间化合物(IMCs)由浸焊后的Cu₆Sn₅和Ni₃Sn₄均转变为(Cu,Ni)₆Sn₅，界面IMCs形貌也由扇贝状转变为短棒状。在随后的液-固界面反应过程中，两界面IMCs均保持为(Cu,Ni)₆Sn₅类型，但随着反应的进行，界面IMC的形貌变得更加凸凹不平。Sn/Cu和Sn/Ni界面IMCs厚度均随液-固界面反应时间的延长不断增加，界面IMCs生长指数分别为0.32和0.61。在液-固界面反应初始阶段，Sn/Cu界面IMC的厚度大于Sn/Ni界面IMC的厚度；液-固界面反应2 h后，由于Cu-Ni交互作用，Sn/Cu界面IMC的厚度要小于Sn/Ni界面IMC的厚度，并在液-固界面反应6 h后分别达到15.78和23.44 μm。

关键词：Cu-Ni交互作用；液-固界面反应；Cu/Sn/Ni焊点；金属间化合物

中图分类号：TG425.1        　      　     文献标志码：A

Effect of Cu-Ni cross-solder interaction on

liquid-solid interfacial reaction in Cu/Sn/Ni solder joint

HUANG Ming-liang^{1, 2}, CHEN Lei-da^{1, 2}, ZHAO Ning^{1, 2}

(1. School of Materials Science and Engineering, Dalian University of Technology, Dalian 116024, China;

2. Key Laboratory of Liaoning Advanced Welding and Joining Technology, Dalian University of Technology,

Dalian 116024, China)

Abstract: The effect of Cu-Ni cross-solder interaction on liquid-solid interfacial reaction in Cu/Sn/Ni solder joint at 250 ℃ was investigated. The results show that the Cu-Ni cross-solder interaction occurs after liquid-solid reaction for 10 min, the initial Cu₆Sn₅ and Ni₃Sn₄ form during immersing soldering at the Sn/Cu and Sn/Ni interfaces, and both transform into (Cu,Ni)₆Sn₅, their morphologies change from scallop shape to rod shape. With increasing reaction time, the interfacial IMCs remain as (Cu,Ni)₆Sn₅, while their morphologies become more uneven. The IMCs at the Sn/Cu and Sn/Ni interfaces grow thicker with increasing reaction time, and their growth indexes are 0.32 and 0.61, respectively. At the beginning of the liquid-solid reaction, the Sn/Cu interfacial IMC is thicker than the Sn/Ni interfacial IMC. However, after liquid-solid reaction for 2 h, the result reverses due to the Cu-Ni cross-solder interaction, and the thicknesses reach 15.78 and 23.44 μm after reaction for 6 h, respectively.

Key words: Cu-Ni cross-solder interaction; Cu/Sn/Ni solder joint; liquid-solid interfacial reaction; intermetallic compound

基金项目：国家自然科学基金资助项目(51171036)；高等学校博士学科点专项科研基金资助项目(20120041120038)

收稿日期：2012-07-11；修订日期：2012-12-30

通信作者：黄明亮，教授，博士；电话：0411-84706595；E-mail: huang@dlut.edu.cn

电子封装技术中Cu作为倒装芯片凸点下金属层(UBM)被广泛使用，但是，大量的研究表明，钎料凸点与Cu基UBM的反应速率很快，在钎焊过程中会形成一层较厚的金属间化合物(IMC)，严重影响微小焊点的可靠性^[1-2]。Ni与钎料凸点的反应速率远远低于Cu和钎料凸点的反应速率，因此，Ni作为UBM也广泛应用在电子封装芯片互连技术中^[3]。目前，Cu/solder/Ni焊点结构已取代Cu/solder/Cu焊点结构成为常见的芯片互连形式。近年来，随着高密度封装的不断发展，凸点的尺寸持续减小。当凸点的尺寸减小到微米级时，凸点两侧的界面不再是相对独立的体系，而是相互联系、相互影响，这主要体现在微小焊点中一侧的Ni或Cu金属层原子会扩散越过钎料到达对面一侧界面，并在界面处发生Cu-Ni交互作用^[4-6]。

近年来，国内外对Cu、Ni在界面反应过程中的作用进行了大量研究^[7-9]。HO等^[7]研究发现，Sn-Ag-xCu钎料与Ni基板在250 ℃条件下液-固界面反应时，界面IMC的类型与钎料中Cu浓度有很大关系：当钎料中Cu含量低于0.2%(质量分数)时，在界面处生成(Ni,Cu)₃Sn₄；当钎料中Cu含量高于0.6%时，在界面处生成(Cu,Ni)₆Sn₅；当钎料中Cu含量介于0.4%到0.5%之间时，界面处既生成(Ni,Cu)₃Sn₄，又生成(Cu,Ni)₆Sn₅。TSAI等^[8]研究发现，Sn-3.5Ag钎料中添加不同含量的Ni会对Sn-3.5Ag-xNi/Cu界面反应产生影响，Ni的添加虽然不能改变界面IMC的类型，但会改变其厚度及形貌。Sn-3.5Ag/Cu界面处的IMC为致密的层状结构，当钎料中加入Ni元素后，界面IMC转变为疏松的多孔状结构，而且厚度大于未添加Ni时的厚度。此外，本课题组的前期研究结果表明，基体中Cu、Ni的溶解、扩散及交互作用对界面反应具有显著的影响^[10-12]。由此可见，Cu和Ni作为参与凸点界面反应中的重要元素，即使含量很微小也会显著影响界面反应的进程。

对于Cu/solder/Ni焊点结构，在封装工艺过程中，UBM中的Cu和Ni原子会溶解并扩散越过钎料参与对面一侧的界面反应，进而对微小焊点的可靠性产生影响。在Cu/solder/Ni焊点中，Cu和Ni作为无限的扩散源对界面反应的影响必然不同于微量的Cu和Ni对界面反应的影响。因此，本文作者采用Cu/Sn/Ni线性焊点(即采用目前业界常见的焊点间距)研究液-固界面反应过程中Cu与Ni交互作用及其对界面反应产物及生长动力学的影响。

1  实验

采用浸焊的方法来制备Cu/Sn/Ni线性焊点。先将Cu块和Ni块(5 mm×7 mm×12 mm)的端面(5 mm×7 mm)进行预磨、抛光，然后电镀一层3 μm厚的Sn，以增加润湿性并避免钎焊孔洞出现。在Cu块和Ni块之间放置两根直径为200 μm的不锈钢丝以控制焊点间距，将固定好的试样浸入300 g液态纯Sn中进行钎焊，钎焊温度为260 ?C、时间为10 s。然后，将试样立即取出并水冷至室温。将钎焊后的试样线切割加工制成横截面尺寸约为600 μm×600 μm的条状试样，最后再将这些条状试样的4个侧面分别进行预磨抛光处理制备成横截面尺寸为300 μm×300 μm的线性焊点。图1所示为Cu/Sn/Ni线性焊点的液-固界面反应装置示意图。液-固界面反应实验在油浴中进行，将线性焊点水平放置在矩形玻璃上，用密封胶将试样固定在载玻片上，然后用特制的金属夹具进行固定，最后将整个装置放入温度为250 ℃的油浴中进行液-固界面反应，反应时间分别为10 min、30 min、1 h、2 h、4 h和6 h。

图1  Cu/Sn/Ni线性焊点液-固界面反应示意图

Fig. 1  Schematic diagram of liquid-solid interfacial reaction of line-type Cu/Sn/Ni interconnect

液-固界面反应后的线性焊点首先进行预磨，然后再依次用直径分别为1.5和0.5 μm的金刚石抛光膏进行抛光。抛光后再用92%酒精-5%硝酸-3%盐酸(体积分数)的腐蚀液进行腐蚀，腐蚀时间为10 s。采用JSM-5600LV型扫描电子显微镜和EPMA-1600型电子探针分别对界面金属间化合物的形貌与成分进行观察与分析。采用Q500IW型图像分析软件测定SEM  照片中界面IMC层的面积，然后除以测量区域的总长度，得到界面IMC层的平均厚度。为了结果更加准确，每个界面取3张照片，每张照片测量3次，最后取平均值。

2  结果与分析

图2所示为Cu/Sn/Ni焊点在260 ?C下浸焊反应10 s后的微观组织。浸焊后Cu基板和Ni基板之间形成了良好的连接，Cu和Ni的实际间距为(210±5) μm。在焊点两侧的Sn/Ni和Sn/Cu界面上均生成了扇贝状的IMC。EPMA分析得Sn/Ni界面IMC为Ni₃Sn₄，Sn/Cu界面IMC为Cu₆Sn₅，由此可见，在短时浸焊反应后并没有发生Cu-Ni交互作用。测量得到Ni₃Sn₄层和Cu₆Sn₅层的厚度分别为0.25 μm和0.30 μm。在钎料基体中观察到细小的共晶组织。WANG和LIU^[13]研究了Cu/Sn/Ni焊点在250 ℃条件下的液-固界面反应，发现当反应时间小于1 min时，Sn/Ni界面IMC的生长速率小于Sn/Cu界面IMC的生长速率，这与本实验的结果相吻合。

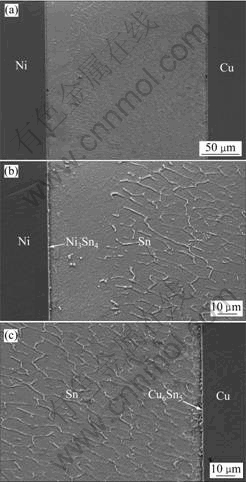

图2  浸焊后Cu/Sn/Ni焊点的微观组织

Fig. 2  Microstructures of Cu/Sn/Ni interconnect after immersing soldering: (a) Entire micrograph; (b) Sn/Ni interface; (c) Sn/Cu interface

图3所示为Cu/Sn/Ni焊点在250 ℃液-固界面反应不同时间后界面微观组织演变。图3(a)、(c)、(e)、(g)为Sn/Ni界面，图3(b)、(d)、(f)、(h)为Sn/Cu界面。由图3(a)可知，液-固界面反应10 min后，Sn/Ni界面IMC已由初始的Ni₃Sn₄转变为Cu₆Sn₅类型，EPMA分析显示其具体成分为(Cu_0.83Ni_0.17)₆Sn₅。在钎焊过程中，从Sn/Cu界面处溶解到液态钎料中的大量Cu原子会在化学势梯度的驱动下扩散到Sn/Ni界面并参与界面反应，由于Cu₆Sn₅具有更低的吉布斯自由能^[14]，促使界面IMC由Ni₃Sn₄转变为(Cu_0.83Ni_0.17)₆Sn₅。同样，Sn/Ni界面处的Ni原子溶解到液态钎料中后，也会在化学势梯度的驱动下扩散到Sn/Cu界面并参与界面反应，但界面IMC仍为Cu₆Sn₅类型，如图3(b)所示。同时，由于Ni的溶解速率较低，Sn/Cu界面IMC为(Cu_0.92Ni_0.08)₆Sn₅，仅含有少量的Ni原子。此外，Sn/Ni和Sn/Cu界面IMCs形貌均由初始的扇贝状转变为短棒状，厚度分别为2.59 μm和4.88 μm。在钎料基体中均匀分布着颗粒状的IMC，EPMA分析表明这些颗粒状的IMC为(Cu,Ni)₆Sn₅。WANG和LIU^[13]的研究同样发现，经过1 min后，在Sn/Cu和Sn/Ni界面上均生成了(Cu,Ni)₆Sn₅ IMC，但界面IMC的形貌却有所不同，这主要是由于焊点两侧界面的间距有所不同(本研究中焊点的间距为200 μm，而文献[13]中焊点的间距为100 μm)，从而导致焊点中元素的扩散行为及界面处Cu、Ni元素的原子浓度有所不同。可见，焊点间距对Cu-Ni交互作用及界面反应有重要影响。

Cu原子和Ni原子在液态Sn中的扩散速率均为10^{-5 cm2}/s数量级^[15]，其扩散距离可表示为

                                   (1)

式中：S为扩散距离，D为扩散速率，t为扩散时间。

根据式(1)计算可知，在本研究条件下，Cu原子和Ni原子仅需要40 s就可以扩散到焊点对面一侧，可见液-固界面反应10 min后，Cu-Ni必将发生交互作用，并导致Sn/Ni界面IMC类型发生转变(由Ni₃Sn₄转变成Cu₆Sn₅类型)，两侧界面处的IMC形貌也发生转变。

如图3(c)和(d)所示，液-固界面反应30 min    后，钎料中的颗粒状IMC越来越多。Sn/Cu和Sn/Ni界面IMC厚度进一步增加，分别达到6.17和4.93 μm。界面IMC仍然为(Cu,Ni)₆Sn₅类型，EPMA分析可    知Sn/Cu和Sn/Ni界面IMC的成分分别为(Cu_0.90Ni_0.10)₆Sn₅和(Cu_0.83Ni_0.17)₆Sn₅。Sn/Ni界面处的(Cu,Ni)₆Sn₅由短棒状逐渐转变为长棒状。在Sn/Cu界面处并未发现有Cu₃Sn生成，这是由于Ni的存在抑制了Cu₃Sn的生长。WATANABE等^[16]研究了Ni对Sn-Ag-Cu/Cu液-固界面反应的影响，发现当钎料中加入微量Ni元素时，能够明显抑制Cu₆Sn₅/Cu界面处Cu₃Sn层的生长，这与本实验结果相吻合。

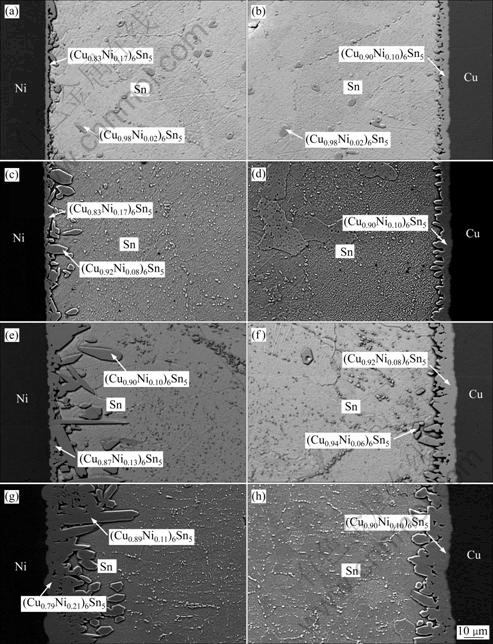

图3  Cu/Sn/Ni焊点在250 ℃液-固界面反应过程中界面组织演变

Fig. 3  Microstructures evolutions of Cu/Sn/Ni interconnects during liquid-solid interfacial reaction at 250 ℃: (a), (c), (e), (g) Sn/Ni interfaces; (b), (d), (f), (h) Sn/Cu interfaces

如图3(e)和(f)所示，液-固界面反应2 h后，Sn/Ni和Sn/Cu界面IMC继续增厚，分别达到了11.31和10.33 μm。此时，Sn/Ni界面上IMC的厚度要比Sn/Cu界面上IMC的厚。由此可见，Cu/Sn/Ni焊点在液-固界面反应过程中，Sn/Cu和Sn/Ni界面处的IMC虽然均为(Cu,Ni)₆Sn₅类型，并且均随液-固界面反应时间的增加而增厚，但是其具有不同的生长速率。在液-固界面反应初期，Sn/Cu界面IMC的生长速率要大于Sn/Ni界面IMC的生长速率，而经过一段时间后，Sn/Ni界面IMC的生长速率要大于Sn/Cu界面处IMC的生长速率。EPMA分析可知，Sn/Cu和Sn/Ni界面IMC的成分分别为(Cu_0.92Ni_0.08)₆Sn₅和(Cu_0.87Ni_0.13)₆Sn₅。液-固界面反应2 h后，Sn/Ni界面(Cu,Ni)₆Sn₅由短棒状转变为长棒状。

如图3(g)和(h)所示，液-固界面反应6 h后，Sn/Cu和Sn/Ni界面IMC的厚度分别达到15.78和23.44 μm。即使液-固界面反应进行了6 h，Sn/Ni界面IMC仍然为(Cu,Ni)₆Sn₅，在(Cu,Ni)₆Sn₅/Ni的界面处并没有生成(Ni,Cu)₃Sn₄；Sn/Cu界面IMC也为(Cu,Ni)₆Sn₅，并未发现Cu₃Sn层的生成。EPMA分析显示，Sn/Ni和Sn/Cu界面IMC的成分分别为(Cu_0.89Ni_0.11)₆Sn₅(图3(g))和(Cu_0.90Ni_0.10)₆Sn₅(图3(h))。与液-固界面反应2 h后的焊点相比，Sn/Cu界面IMC的厚度仅增加了4.47 μm，而Sn/Ni界面IMC的厚度则增加了13.11 μm。由此可见，随着液-固界面反应时间的延长，Sn/Cu界面IMC的增长越来越缓慢，而Sn/Ni界面IMC的增长却越来越快。

图4所示为250 ℃时Sn-Cu-Ni三元相图的等温截面图^[13]。由图4可知，Cu在Sn中的饱和溶解度约为1.2%(质量分数)，当Sn中含有0.2%的Ni时，Cu在Sn中的饱和溶解度就会下降到0.6%。Ni在Sn中的饱和溶解度约为0.2%，但当Sn中溶解有少量的Cu时(低于0.6%)，Ni在Sn中的溶解度变化并不大，只有当Cu含量高于0.6%时，Ni在Sn中的饱和溶解度才会下降。对Cu/Sn/Ni焊点而言，Sn/Cu界面附近钎料中的Cu浓度要大于Sn/Ni界面附近钎料中的Cu浓度，因此，Cu原子在钎料中存在一个浓度梯度，在该浓度梯度的作用下，Cu原子会不断地从Cu端扩散到Ni端；而Sn/Ni界面附近钎料中的Ni原子浓度虽然比Sn/Cu界面附近钎料中的Ni原子浓度大，但是与Cu原子在钎料中的浓度梯度相比要小很多，所以，Ni原子在钎料中的扩散通量要明显小于Cu原子在钎料中的扩散通量。

图4  250 ℃下Sn-Cu-Ni等温相图富Sn角处放大示意图^[13]

Fig. 4  Enlarged Sn corner of isothermal section of Sn-Cu-Ni ternary phase diagram at 250 ℃^[13]

液-固界面反应过程中界面IMC的厚度与反应时间的关系可用以下经验公式表示：

                                (2)

式中：h_t为经液-固界面反应时间t后界面IMC层的厚度，h₀为界面IMC层的初始厚度(t=0)，K为IMC层生长速率系数，n为IMC层生长速率指数。

式(2)中的K可用Arrhenius方程来表示：

                            (3)

式中：K₀为生成常数，Q为生长激活能，T为绝对温度，R为摩尔气体常数。

将式(3)代入式(2)并对两边取对数得

                 (4)

在界面反应过程中为常数，由此可见，以和为坐标作图，可得一条直线，直线的斜率即为IMC层的生长指数n。图5所示为Cu/Sn/Ni焊点液-固界面反应过程中界面IMC的—关系图。在250 ℃液-固界面反应过程中，Sn/Cu及Sn/Ni界面IMC的生长指数分别为0.32和0.62。随着液-固界面反应时间的延长，界面(Cu,Ni)₆Sn₅ IMC的厚度不断增加。在液-固界面反应初期，Cu-Ni交互作用没有发生，但由于Sn和Cu的反应速率大于Sn和Ni的反应速率，因此，Sn/Cu界面IMC的厚度大于Sn/Ni界面IMC的厚度；随着液-固界面反应的进行，由于Cu与Ni之间的交互作用，Sn/Ni界面IMC的生长速率大于Sn/Cu界面IMC的生长速率；因此，液-固界面反应2 h后，Sn/Ni界面IMC的厚度大于Sn/Cu界面IMC的厚度。

图5  Cu/Sn/Ni焊点液-固界面反应过程中界面IMC的—关系曲线

Fig. 5  — plots of growth kinetics of IMC layers in Cu/Sn/Ni interconnect during liquid-solid reaction

焊点中界面IMC的厚度及形貌会显著影响焊点的力学性能，通过液-固反应过程中交互作用对界面IMC的成分变化规律、金属间化合物类型以及生长动力学的影响可知，焊点中的Cu-Ni交互作用通过影响界面反应，进而会对焊点的力学性能产生重要影响。在交互作用下，一方面，Sn/Ni界面IMC的类型发生转变且具有更大的生长速率，界面IMC过快生长将使焊点的可靠性下降；另一方面，由于被溶解的Cu原子参与Sn/Ni界面反应，将使液态钎料中的Cu浓度降低，这会促使Cu基板的加速溶解，从而降低焊点的可靠性。因此，焊点中的交互作用将对焊点的可靠性产生不利影响，在焊点设计及封装工艺过程中应予以避免。

3  结论

1) 250 ℃短时浸焊后(10 s)，Cu/Sn/Ni焊点中没有发生Cu-Ni交互作用，Cu₆Sn₅和Ni₃Sn₄ IMCs分别在Sn/Cu及Sn/Ni界面处生成。

2) 在250 ℃下液-固界面反应10 min后，Cu-Ni交互作用明显。Cu原子和Ni原子均溶解并扩散到对面基体的界面上参与界面反应，Sn/Ni及Sn/Cu界面的IMCs均转变为(Cu,Ni)₆Sn₅。

3) Sn/Cu与Sn/Ni界面IMCs的厚度均随着液-固界面反应时间的延长而增加，其生长指数分别为0.32和0.61。在液-固界面反应的初始阶段，Sn/Cu界面IMC的厚度要大于Sn/Ni界面IMC的厚度；液-固界面反应2 h后，由于Cu与Ni之间的交互作用，Sn/Cu界面IMC的厚度要小于Sn/Ni界面IMC的厚度，并随着界面反应时间的延长一直保持；液-固界面反应6 h后，Sn/Cu与Sn/Ni界面IMCs厚度分别达到15.78和23.44 μm。

4) 交互作用的存在会加速Sn/Ni界面IMC的生长和Cu基板的溶解，降低焊点的可靠性，应通过焊点设计及封装工艺优化予以避免。

REFERENCES

[1] ZENG K J, STIERMAN R, CHIU T C, EDWARDS D, ANO K, TU K N. Kirkendall void formation in eutectic SnPb solder joints on bare Cu and its effect on joint reliability[J]. Journal of Applied Physics, 2005, 97(2): 024508.

[2] CHANG C C, LIN Y W, WANG Y W, KAO C R. The effect of solder volume and Cu concentration on the consumption rate of Cu pad during reflow soldering[J]. Journal of Alloys and Compounds, 2010, 492(1/2): 99-104.

[3] ZHANG F, LI M, CHUM C C, TUNG C H. Effects of substrate metallizations on solder/underbump metallization interfacial reactions in flip-chip packages during thermal aging[J]. Journal of Materials Research, 2003, 18(6): 1333-1341.

[4] HONG K K, RYU J B, PARK C Y, HUH J Y. Effect of cross-interaction between Ni and Cu on growth kinetics of intermetallic compounds in Ni/Sn/Cu diffusion couples during aging[J]. Journal Electronic Materials, 2008, 37(1): 61-72.

[5] CHANG C W, YANG S C, TU C T, KAO C R. Cross-interaction between Ni and Cu across Sn layers with different thickness[J]. Journal Electronic Materials, 2007, 36(11): 1455-1461.

[6] WANG S J, LIU C Y. Study of interaction between Cu-Sn and Ni-Sn interfacial reactions by Ni-Sn3.5Ag-Cu sandwich structure[J]. Journal Electronic Materials, 2003, 32(11): 1303-1309.

[7] HO C E, TSAI R Y, LIN Y L, KAO C R. Effect of Cu concentration on the reactions between Sn-Ag-Cu solders and Ni[J]. Journal of Electronic Materials, 2002, 31(6): 584-590.

[8] TSAI J Y, HU Y C, TSAI C M, KAO C R. A study on the reaction between Cu and Sn3.5Ag solder doped with small amounts of Ni[J]. Journal of Electronic Materials, 2003, 32(11): 1203-1208.

[9] YOON J W, NOH B I, JUNG S B. Effects of third element and surface finish on interfacial reactions of Sn-Ag-xCu (or Ni)/(Cu or ENIG) solder joints[J]. Journal of Alloys and compounds, 2010, 506(1): 331-337.

[10] 陈雷达, 周少明, 黄明亮. 电迁移对Ni/Sn/Ni-P焊点界面反应的影响[J]. 稀有金属材料与工程, 2012, 41(10): 1785-1789.
CHEN Lei-da, ZHOU Shao-ming, HUANG Ming-liang. Effect of electromigration on interfacial reaction in Ni/Sn/Ni-P solder joint[J]. Rare Metal Materials and Engineering, 2012, 41(10): 1785-1789.

[11] 黄明亮, 陈雷达, 周少明. 电迁移对Ni/Sn3.0Ag0.5Cu/Cu焊点界面反应的影响[J]. 金属学报, 2012, 48(3): 321-328.
HUANG Ming-liang, CHEN Lei-da, ZHOU Shao-ming. Effect of electromigration on interfacial reaction in Ni/Sn3.0Ag0.5Cu/Cu flip chip solder joint[J]. Acta Metallurgica Sinica, 2012, 48(3): 321-328.

[12] 黄明亮, 陈雷达, 周少明, 赵 宁. 电迁移对Ni/Sn3.0Ag0.5Cu/Au/Pd/Ni-P倒装无铅焊点界面反应的影响[J]. 物理学报, 2012, 61(19): 198104.
HUANG Ming-liang, CHEN Lei-da, ZHOU Shao-ming, ZHAO Ning. Effect of electromigration on interfacial reaction in Ni/Sn3.0Ag0.5Cu/Au/Pd/Ni-P flip chip solder joints[J]. Acta Physica Sinica, 2012, 61(19): 198104.

[13] WANG S J, LIU C Y. Kinetic analysis of the interfacial reactions in Ni/Sn/Cu sandwich structures[J]. Journal Electronic Materials, 2006, 35(11): 1955-1960.

[14] LAURILA T, VUORINEN V, KIVILAHTI J K. Interfacial reactions between lead-free solders and common base materials[J]. Mater Sci Eng R, 2005, 49: 1-60.

[15] ROY A K, CHABRA R P. Prediction of solute diffusion coefficients in liquid metals[J]. Metallurgical Transactions A, 1988, 19(2): 273-279.

[16] WATANABE H, SHIMODA M, HIDAKA N, SHOHJI I. Effect of interfacial reaction in Sn-Ag-Cu solder alloy with Ni addition[J]. Key Engineering Materials, 2011, 462/463: 247-252.

(编辑 龙怀中)
