稀有金属 2008,(04),463-467 DOI:10.13373/j.cnki.cjrm.2008.04.031
低介电损耗高耐压强度BST介电陶瓷的研究
王磊 刘伟 杜军 毛昌辉 崔建东
北京有色金属研究总院先进电子材料研究所
摘 要:
为了提高钛酸钡基陶瓷的击穿强度及降低介电损耗, 用传统粉末冶金法制备了BaxSr1-xTiO3陶瓷 (x=1, 0.7, 0.6, 0.5, 0.4, 0.3, 0.2, 0.1) 。X射线衍射 (XRD) 分析结果表明, 随着x的增加, BaxSr1-xTiO3陶瓷的晶胞体积增大。且在室温条件下 (约25℃) , 当x=10 .7时其晶体结构为四方相结构, 当x=00 .6时, 为立方结构。材料的介电常数及介电损耗随着x的增大而增大;而其频率稳定性则随着x的增大而减小。在Ba0.2S0.8TiO3粉体中以机械混合的方式添加ZnO后, 随着ZnO添加量的增加, 陶瓷的介电常数、击穿强度都随着增大, 而介电损耗则减小, 当ZnO的加入量为1.6% (质量分数) 时, 材料的介电常数和击穿强度达到最大值, 而介电损耗最小。
关键词:
钛酸锶钡 (BST) ;击穿强度 ;介电损耗 ;ZnO ;
中图分类号: TM28
收稿日期: 2006-09-19
基金: 国防科工委民口配套项目 (JPPT-115-2-1247);
Investigation on Dielectric Properties and Phase Morphology of Bax Sr1-x TiO3 Solid Solution
Abstract:
In order to improve the breakdown strength and lower the dielectric loss of BaTiO3 (BT) based ceramics, BaxSr1-xTiO3 (BST) ceramics with x=1, 0.7, 0.6, 0.5, 0.4, 0.3, 0.2 and 0.1 were prepared by traditional powder metallurgy method.The X-ray diffraction (XRD) results indicated that the cell volume increased with the x value increasing and at about 25 ℃ the BST material was tetragonal structure as the x more than 0.7 till to1, but the x was less than 0.7 its structure was cubic and its dielectric constant and dielectric loss increased with a rise in x value, at the same time frequency stability lowered.When ZnO was added into Ba0.2Sr0.8TiO3 powder by mechanical milling, the dielectric constant and breakdown strength of Ba0.2Sr0.8TiO3 ceramics were all enhanced, and the dielectric loss dropped down with ZnO concentration increasing.When the addition of ZnO was 1.6% (%, mass fraction) , the dielectric constant and breakdown strength achieved maximum, and the electric loss minimum.
Keyword:
BaxSr1-xTiO3 (BST) ;breakdown strength;dielectric loss;ZnO;
Received: 2006-09-19
作为脉冲功率技术研究中长期存在的问题, 高储能密度介质材料一直是脉冲功率技术研究的热点, 几十年来发展缓慢, 20世纪末及21世纪初虽取得了一定的进步, 但仍难满足脉冲功率技术发展的需要
[1 ,2 ,3 ]
。 目前, 作为脉冲功率源使用的初级储能元件其介电材料, 如钛酸盐、 铌酸盐陶瓷、 Mylar膜等仍受到广大科研工作者极大的关注
[4 ,5 ]
。
钛酸钡铁电陶瓷是传统的储能介电材料, 目前对钛酸锶钡纳米粉及铁电薄膜研究较多
[6 ]
。 但就块体钛酸钡而言, 它在120~1460 ℃之间具有钙钛矿ABO3 型立方结构, 而当温度低于120 ℃时, 具有四方结构
[7 ]
。 在居里温度T C (T C =120 ℃) 附近, 发生铁电相与顺电相之间的相变, 此时材料具有较高的介电常数, 但同时其介电损耗D 及温度系数α T 增大
[8 ]
。 材料的介电损耗越大, 其存储能量的能力越弱, 耗散能量的能力越强。 电介质损耗对电子材料及元器件在线路中的应用是非常有害的, 因为它不仅会引起线路上的附加衰减, 而且使正常仪器设备中的元器件发热, 工作停止。 此外, 受材料中缺陷的影响, 钛酸钡陶瓷的击穿电场强度较低。 而介电储能陶瓷的储能密度与其耐压强度的平方成正比, 因此钛酸钡陶瓷的储能密度较低。
本文的研究目的在于改善钛酸钡基陶瓷的储能介电性能。 试图通过添加钛酸锶及氧化锌来降低钛酸钡陶瓷的介电损耗及提高其耐压强度。
1 实 验
Bax Sr1-x TiO3 粉体由水热法制备的纳米级BaTiO3 和SrTiO3 粉体按摩尔比x : (1-x ) 配制。 原BaTiO3 和SrTiO3 粉的纯度和平均粒径分别为99.9%和100 nm。 将称好的原粉放入聚乙烯瓶中, 加上无水乙醇和玛瑙球在混料机上混16 h。 将混好的浆料放入烘箱中烘干后用玛瑙钵研细过100目筛, 即得钛酸钡和钛酸锶的混合粉体。 将上述混合粉体放入硅钼棒高温电阻炉中, 以4 ℃·min-1 的升温速度加热至1100 ℃, 保温4 h后随炉冷却, 得到Ba1-x Srx TiO3 粉体。 把上述预烧制得的Bax Sr1-x TiO3 粉体掺杂或不掺杂ZnO, 再置入玛瑙罐中, 加上无水乙醇和玛瑙球在行星球磨机上球磨24 h备用。
均质毛坯是将上述经球磨后制备的粉体在直径21 mm的钢模中冷压成形后, 再进行2000 MPa冷等静压得到 (厚度3.5~4.5 mm) 。 将所制得的毛坯采用图1所示的烧结工艺烧结致密化。
均质烧结圆片切至厚度为0.4~0.6 mm在Model 30/20高压测试仪上进行击穿强度测试; 切取厚度为2~3 mm圆片烧制银电极后用E4294A测试其介电性能。 烧结试样的相结构及微观形貌分别用X射线衍射仪和扫描电镜进行分析。
2 结果及讨论
2.1 相结构
图2为室温Bax Sr1-x TiO3 的XRD分析结果。 可见, 随着x 的增大晶体的晶胞参数也逐渐增大, 表现为衍射峰的位置随着x 的增大而依次向左侧偏移。 此外, 形成钛酸锶钡固溶体的晶格结构有所不同, 当x =1时为四方结构, 当x =0~0.6时为立方结构。 这是因为纯钛酸钡的居里温度约为120 ℃, 在居里温度以上为顺电相, 晶体结构为立方结构; 在120 ℃以下为铁电相, 晶体结构为四方相。 而纯钛酸锶的居里温度在绝对零度附近, 在居里温度以上它的晶体结构为立方相。 当钛酸钡与钛酸锶形成Bax Sr1-x TiO3 固溶体时, 其居里温度与x 的关系为 (温度以K为单位)
[9 ]
:

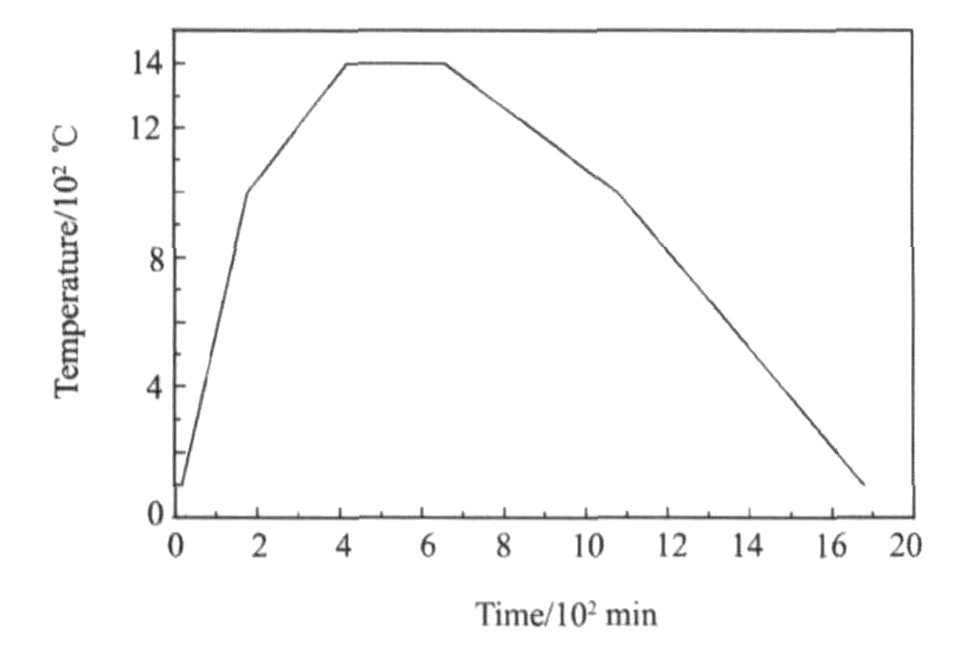

图1 Ba1-xSrxTiO3 陶瓷片的烧结工艺曲线
Fig.1 Sintering process of Ba1-x Srx TiO3 ceramics

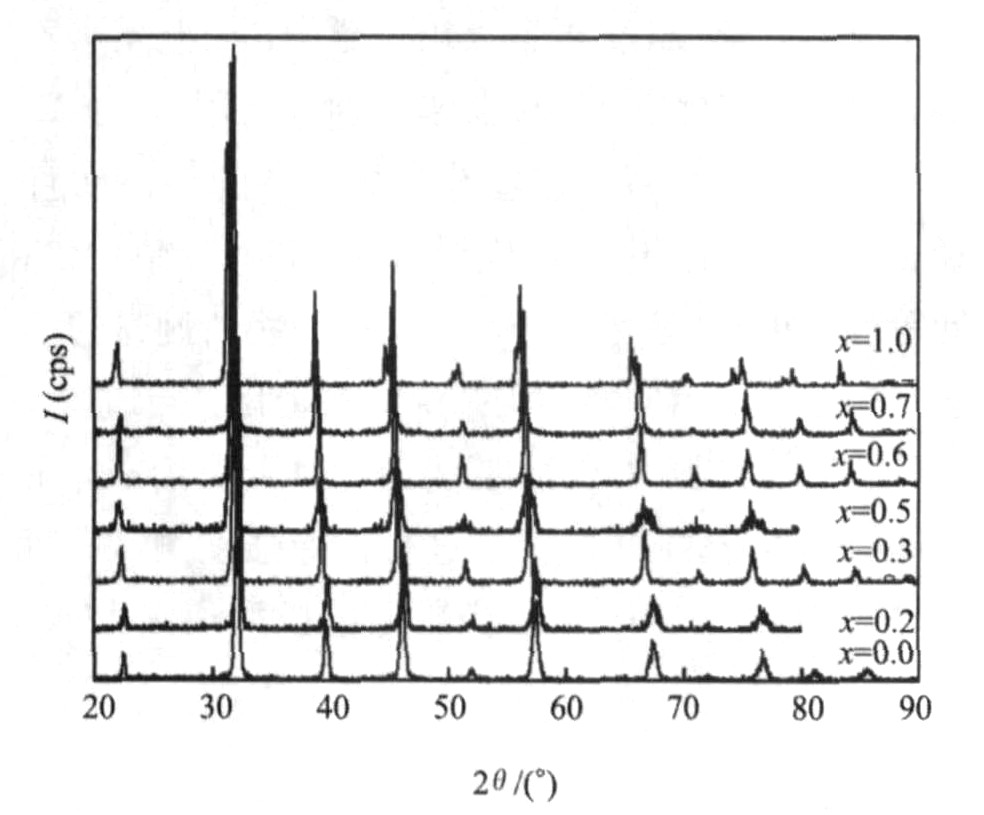

图2 BaxSr1-x TiO3的XRD分析结果
Fig.2 X-ray diffraction results of Bax Sr1-x TiO3
T C =400-220 (1-x ) -160 (1-x ) 2 (1)
根据 (1) 式可知, 当x =0.6时Bax Sr1-x TiO3 的居里温度已经处于室温附近 (16 ℃左右) , 因此当x 不大于0.6时, 为立方相。
2.2 BaxSr1-xTiO3陶瓷的介电常数和介电损耗
图3为Bax Sr1-x TiO3 陶瓷的介电常数与频率之间的关系曲线。 可见随着x 的增大, Bax Sr1-x TiO3 的介电常数增大, 且当x =0.5时基本满足如下关系式
[10 ]
:
lnε r =V 1 lnε r1 +V 2 lnε r2 (2)
当x 大于或小于0.5时, Bax Sr1-x TiO3 的实测介电常数分别要比由式 (2) 计算的数值略高或略低。 这可能是因为式 (2) 中的ε r1 和ε r2 分别表示陶瓷中两个独立相的介电常数, 而钛酸钡和钛酸锶烧结后形成单一的固溶体相, 不是以两个独立的相存在。 我们计算时代入公式中的V 1 和V 2 分别为混料时钛酸钡和钛酸锶的体积分数而不是陶瓷中两个独立相的体积分数。 当两种组分形成固溶体时, 其介电常数可能要比 (2) 式计算的结果更偏向含量多的一方。
图3为Bax Sr1-x TiO3 陶瓷的介电损耗与频率之间的关系曲线。 可见, 随着x 的增加, 介电损耗增大, 且损耗值随着频率的变化波动较大, 其中的D 值即为损耗角的正切值—tanδ , 它是介电材料中比较重要的一个参数。 图3中的相对介电常数ε r 可分解成ε ′r 和ε ″r 两部分, 如图5所示。 其中ε ′r 是衡量介质材料存储能量的能力, ε ″r 是衡量介质耗散能量的能力。 tanδ 的表达式如下:

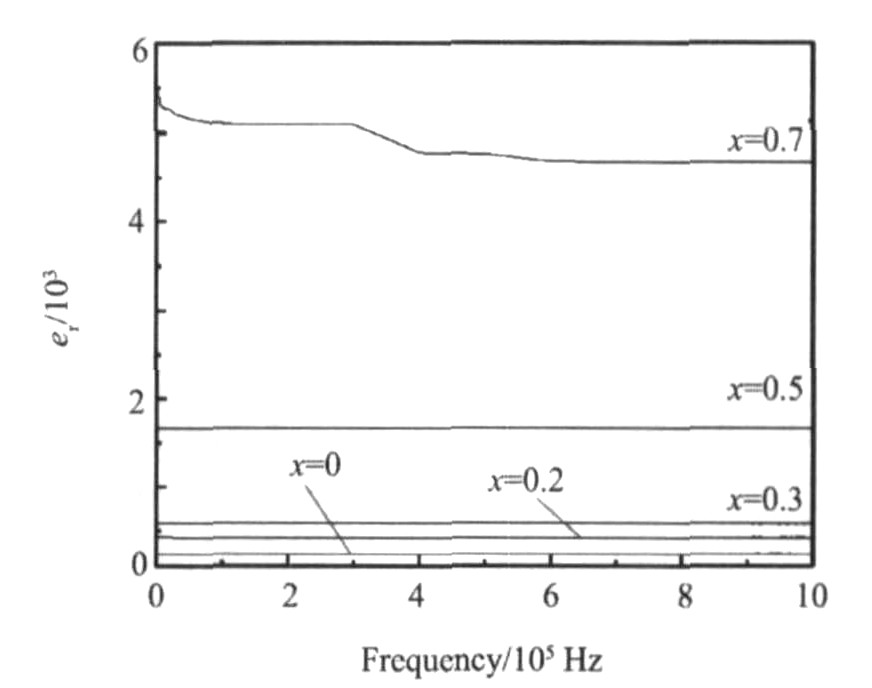

图3 BaxSr1-x TiO3的相对介电常数与频率之间的关系
Fig.3 Relationships between the dielectric constants and frequency
tan δ = D = 1 / Q = ε ″ r / ε ′ = E n e r g y l o s t p e r c y c l e E n e r g y s t o r e d p e r c y c l e ? ? ? ( 3 )
因此, 作为储能介电材料, 降低介电损耗具有十分重要的意义。
2.3 Ba0.2S0.8TiO3陶瓷介电性能与ZnO添加量之间关系
在Ba0.2 S0.8 TiO3 粉体中以机械混合的方式添加ZnO, 添加量分别0.0%, 0.4%, 0.8%, 1.2%, 1.4%, 1.6%, 1.8%, 2.0% (质量分数) , 研究系统的介电性能及击穿强度的变化, 结果如表1所示。 其中ε ′r 及tanδ 的测试频率为1 kHz, 击穿电压的测试信号为脉冲信号。

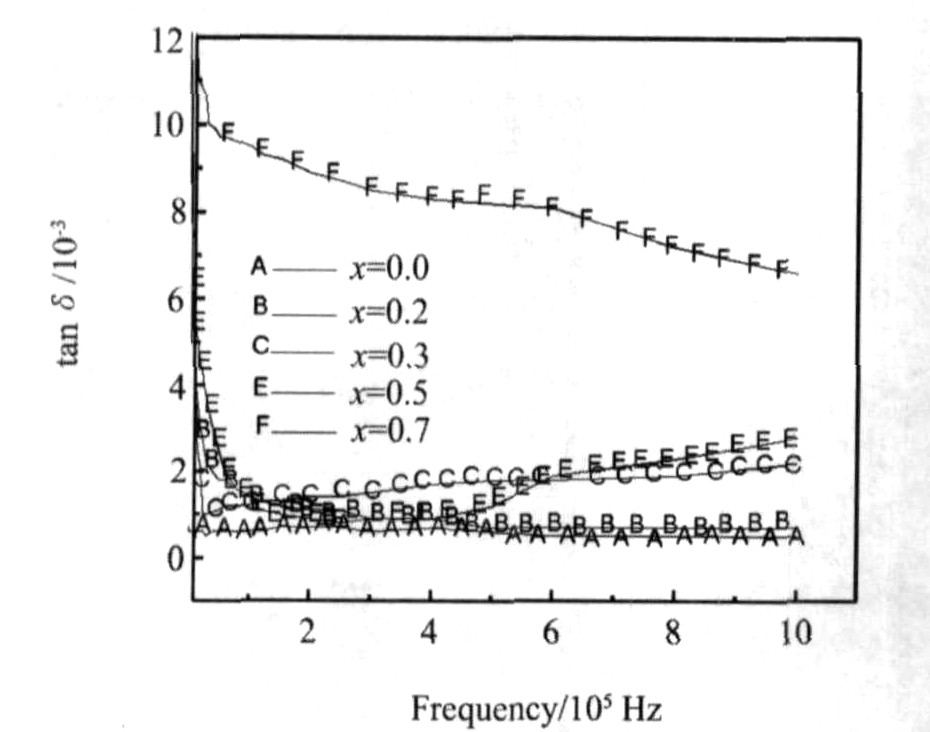

图4 BaxSr1-x TiO3的介电损耗与频率之间的关系
Fig.4 Relationships between dielectric loss and frequency
图5 损耗角正切的定义
Fig.5 Definition of tangent loss
表1 ZnO含量对Ba0.2S0.8TiO3的介电性能的影响
Table 1 Effects of ZnO contents on dielectric properties of B a0.2 S 0.8 TiO 3 ceramic
ZnO/%
0.0
0.4
0.8
1.2
1.4
1.6
1.8
ε r
437
439
443
448
451
456
391
tanδ
0.0065
0.0068
0.0051
0.0032
0.0018
0.0016
0.0019
E b1 / (kV·mm-1 )
11.6
11.9
12.2
14.9
21.5
31.8
21.6
E b2 / (kV·mm-1 )
12.5
12.3
13.5
15.4
26.9
32.2
21.8
E b3 / (kV·mm-1 )
13.1
13.6
14.2
16.9
27.8
45.0
22.4
E b average / (kV·mm-1 )
12.4
12.6
13.5
15.7
25.4
36.3
21.93
由表1可知, 随着ZnO含量的增加, 介电常数随之增加, 击穿强度升高, 介电损耗减小。 当ZnO含量大于某一数值时, 材料的介电常数和击穿强度都减小。 这可能是由于当ZnO的加入量很少时, 在烧结初期它就会固溶到BST晶格中, 由于Zn2+ 与Ba2+ , Sr2+ 及Ti4+ 的离子半径相差甚多, 致使主晶相晶格发生较大的畸变, 从而使晶格能量升高, 结构基元易于移动, 促进烧结
[11 ]
。 图6为Ba0.2 S0.8 TiO3 及Ba0.2 S0.8 TiO3 +1.6%ZnO的XRD分析结果, 可见ZnO的加入使BST烧结体的 (110) 和 (111) 峰均向左偏移, 说明晶胞体积增大, 这可能是Zn2+ 取代了Ti4+ 而引起的, 这是由于Ti4+ 的离子半径r 6 =60.5 pm, Zn2+ 的离子半径r 6 =74 pm, 因此这种替代符合容差定理。 当ZnO的加入量继续增加时, 过多的ZnO在烧结初期就会以杂质或独立相的形式析出, 分布在BST晶粒边界, 因此阻碍烧结过程中BST晶界的移动, 阻碍晶粒的发育, 从而使得到的烧结体不够致密
[12 ]
。 把质量比为1.6%的ZnO粉体以机械混合的方式混入BST粉体中, 在XRD分析结果中可以观察到ZnO衍射峰, 而把这样的粉体压成薄片并进行1400 ℃×4 h烧结后则观察不到第二相衍射峰的存在 (如图7所示) 。 这说明在烧结过程中ZnO固溶到了BST当中, 或虽然有低熔点的第二相生成, 但第二相在晶界处析出量很少, 或在烧结后期又固溶到了BST晶粒中。

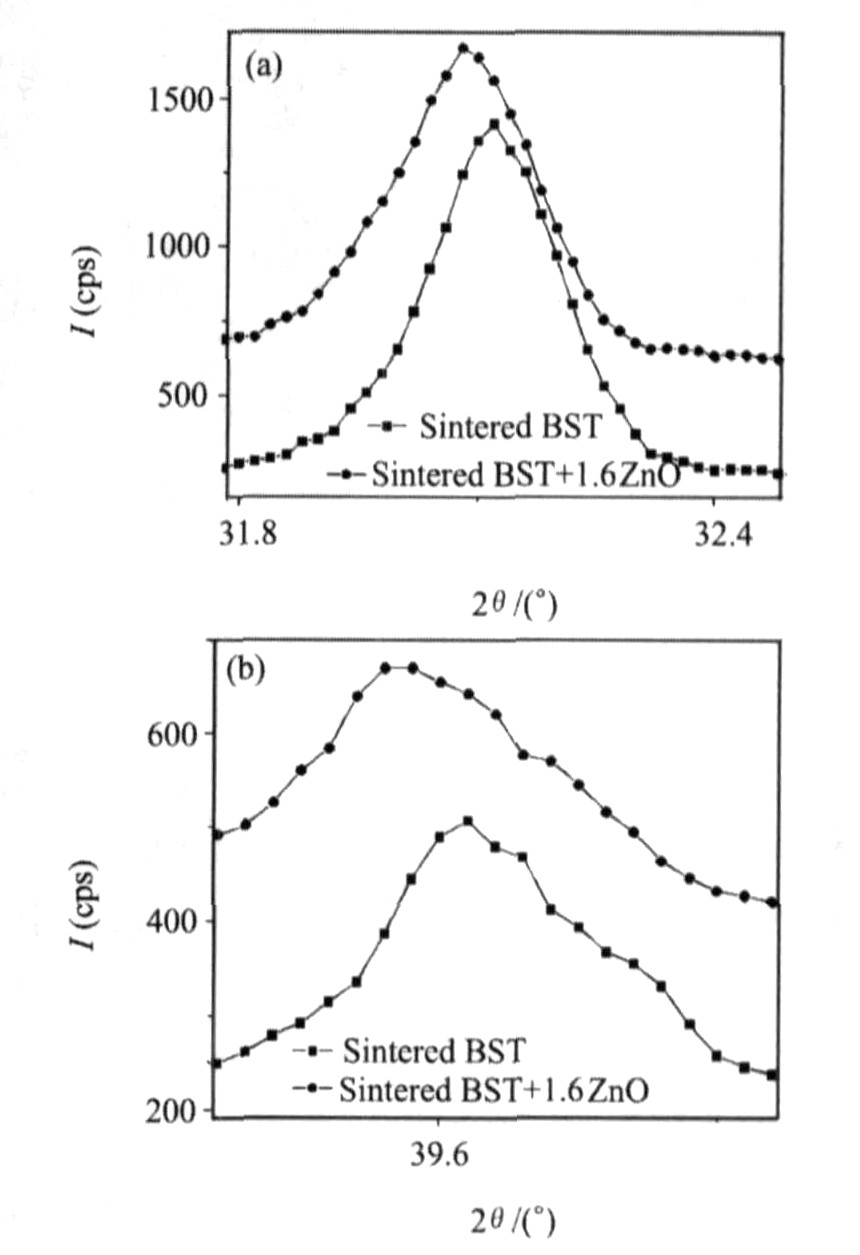

图6 Ba0.2S0.8TiO3及Ba0.2S0.8TiO3+1.6%ZnO的XRD分析结果
Fig.6 X-ray diffraction results of Ba0.2 S0.8 TiO3 and Ba0.2 S0.8 TiO3 +1.6%ZnO (a) (110) crystal face; (b) (111) crystal face
图8 (a) , (b) 及 (c) 为ZnO加入量分别为0.0%, 1.6%及1.8%时Ba0.2 S0.8 TiO3 烧结体的扫描电镜分析结果, 可见当ZnO的加入量为1.6%时得到的陶瓷体最为致密, 从表1的结果可知, 此时材料的介电常数和击穿强度也最高, 介电损耗最小。 另外, 图8还表明: 在同样的烧结温度和保温时间的条件下, ZnO具有促进BST的烧结及细化晶粒的作用。
图7 BST粉体、 烧结BST、 BST+1.6%ZnO粉体及烧结BST+1.6%ZnO的XRD分析结果
Fig.7 X-ray diffraction results of BST powder, the sintered BST, the BST+1.6%ZnO powder, and sintered BST+1.6%ZnO
(1) Powder BST; (2) Sintered BST; (3) Powder BST+1.6%ZnO; (4) Sintered BST+1.6%ZnO

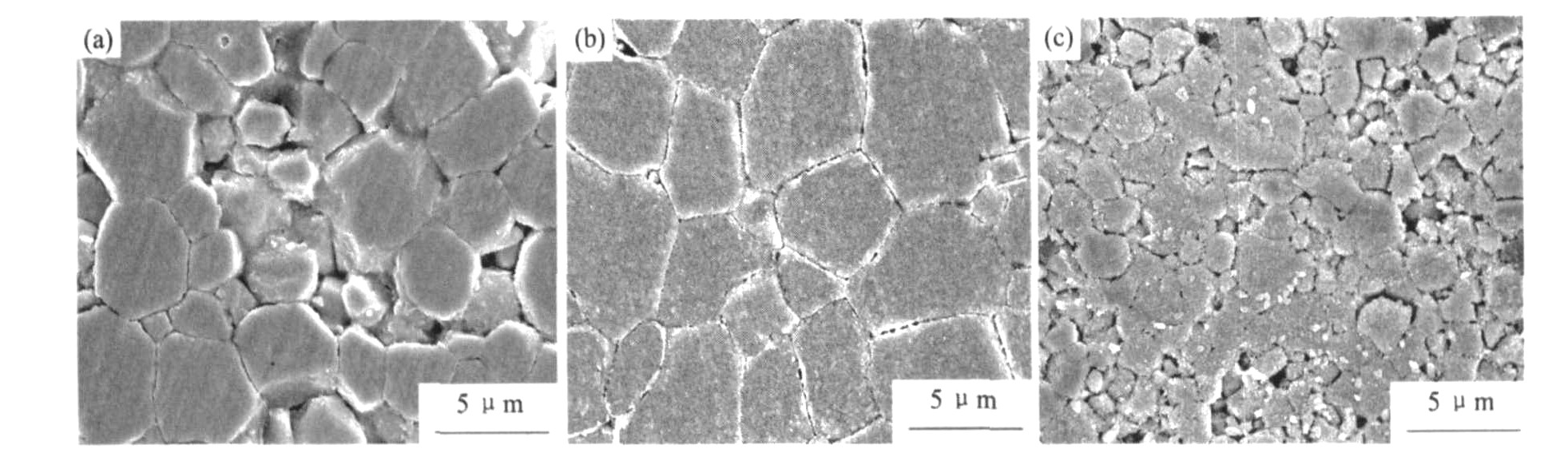

图8 ZnO加入量分别为: (a) 0.0%; (b) 1.6%; (c) 1.8% 时Ba0.2S0.8TiO3陶瓷的SEM形貌
Fig.8 SEM morphologies of Ba0.2 S0.8 TiO3 ceramic containing ZnO 0.0% (a) , 1.6% (b) , and 1.8 (c)
3 结 论
1. Bax Sr1-x TiO3 陶瓷的晶胞尺寸、 介电常数和介电损耗都随着x 的增大而增大, 而介电常数和介电损耗的频率稳定性却随着x 的增大而减小。
2. 在Ba0.2 Sr0.8 TiO3 粉体中以机械混合的方式添加ZnO, 随着ZnO含量的增加, 介电常数随之增加, 击穿强度升高, 介电损耗减小。 当ZnO含量大于某一数值时, 材料的介电常数和击穿强度都减小。 当ZnO的加入量为1.6%时, 得到的陶瓷体最为致密, 材料的介电常数和击穿强度也最高, 介电损耗最小。
3. BST粉体中加入少量的ZnO, 在陶瓷的烧结过程中ZnO可以固溶到BST当中。
