浸渍活性炭吸附低浓度PH₃动力学

王学谦，宁平

(昆明理工大学 环境科学与工程学院，云南 昆明，650093)

摘要：采用浸渍活性炭吸附净化低浓度磷化氢，研究气相中磷化氢在浸渍活性炭上的吸附平衡和吸附动力学过程。不同温度下的吸附等温线实验测定结果表明：PH₃在20~40 ℃的低温范围内属物理吸附，而在60~95 ℃的高温范围内属化学吸附，磷化氢在浸渍活性炭上的吸附平衡关系符合Freundlich方程；通过对吸附速率曲线拟合可以得到理想的吸附速率方程，氧体积分数为1%的微氧条件下低浓度磷化氢在浸渍活性炭上的吸附动力学行为遵循班厄姆动力学方程。

关键词：活性炭；磷化氢；吸附等温线；吸附动力学

中图分类号：X701.7          文献标志码：A         文章编号：1672-7207(2011)07-2162-05

Kinetics of low concentration PH₃ adsorption on impregnatedly activated carbon

WANG Xue-qian, NING Ping

(Faculty of Environmental Science and Engineering, Kunming University of Science and Technology, Kunming 650093, China)

Abstract: Impregnatedly activated carbon sorbent was used for low concentration PH₃ purification. The adsorption isotherms and sorption kinetics of PH₃ on impregnatedly activated carbon were investigated. PH₃ adsorption isotherms at different temperatures were experimented. The results indicate that the adsorption of impregnatedly activated carbon for PH₃ is physical adsorption within 20-40℃. The adsorption of impregnatedly activated carbon for PH₃ is chemical adsorption within 60-95 ℃. Experimental isotherms of PH₃ on the impregnatedly activated carbon sorbent are satisfied with Freundlich equation. Ideal adsorption rate equation can be gotten by adsorption rate experimental data fitting. The low concentration PH₃ sorption kinetics are satisfied with Bangham equation under low-oxygen content conditions (1%, volume fraction).

Key words: activated carbon; PH₃; adsorption isotherms; sorption kinetics

黄磷尾气、密闭电石炉尾气等工业废气中富含CO，是优质的有机化工原料气，但其中存在的主要杂质磷、硫、氰限制了该气体作为一碳化工原料气的使用^[1-2]。要利用其中的高浓度CO作为原料气生产甲醇、二甲醚等高附加值产品，就必须对尾气中的PH₃等有害杂质进行深度处理。密闭电石炉每生产1 t电石副产炉气约400 m³，其中，CO的体积分数高达80%~ 85%。但现有大多数的电石生产企业都未处理和回收利用电石炉尾气，而以送火炬燃烧方式排放，既浪费大量有用的资源和能源，又造成严重的环境空气污染，像密闭电石炉尾气这样富含CO的宝贵资源，至今没有得到资源回收利用，其限制因素就在于密闭电石炉尾气由于有害杂质PH₃，H₂S和HCN等的存在，这些有害杂质尤其是尾气中磷的存在，致使羰基合成催化剂中毒^[3]。国家电石行业准入条件已规定密闭电石炉气必须净化综合利用。目前，国内外对低浓度PH₃的净化方法主要有吸附法和化学吸收法^[4-5]。化学吸收法以化学氧化吸收法为主，主要利用次磷酸钠、高锰酸钾、硫酸、过氧化氢等与PH₃进行化学反应，从而实现PH₃的净化，但化学氧化吸收法存在二次污染问题，氧化剂消耗量大且氧化剂难于回收^[6-8]。吸附法中较典型的是浸渍活性炭催化氧化法，该法主要通过负载HCl和铜等活性组分^[9-15]，使还原态的PH₃被催化氧化而后吸附在活性炭表面、达到深度去除的目的，这是一种有效可行的方法。本文作者以PH₃为研究对象，研究了在微氧含量(≤1%)条件下PH₃在浸渍活性炭上的吸附平衡和吸附动力学行为，试图为研究工业气氛中PH₃的迁移转化规律及浸渍活性炭在典型工业废气处理中的应用提供理论依据。

1  实验

1.1  实验材料和仪器

活性炭采用河南长葛活性炭厂生产活性炭，活性炭的物性参数如表1所示，将10 g 活性炭均匀分散到50 mL含0.1 mol/L醋酸铜的溶液中，浸渍24 h^[9-10]，然后进行真空过滤。活性炭在120 ℃下干燥12 h，再在350 ℃温度下对浸渍活性炭焙烧6 h制得。

表1  活性炭的物性参数

Table 1  Parameters of activated carbon

PH₃的分析采用气相色谱-火焰光度法测定。气相色谱型号为：岛津GC-14C(带火焰光度检测器)，聚四氟乙烯填充柱。色谱工作条件为：N₂和H₂流速为40 mL/min，色谱柱温为50 ℃，检测器温度为200 ℃，检出限为0.01 mg/m³。

1.2  实验方法

实验采用动态配气的方法，钢瓶中是实验要求浓度的PH₃与氮气的混合气体，和微量空气在混合器中混合均匀后，以0.3 L/min的流速进入吸附床层单元，空气在进入混合器之前用CaCl₂干燥管干燥，以除去空气中的水分。吸附反应在一个直径为9 mm、高为60 mm的不锈钢圆柱状反应器中进行。

用气相色谱仪测定进出口气体PH₃浓度，获得各个温度下不同进口浓度的穿透曲线；然后对穿透曲线按式(1)积分可得对应的吸附容量^[15]；以平衡质量浓度ρ_e为横坐标，饱和吸附容量q_e为纵坐标作图，即可得一定温度下PH₃的吸附等温线；以时间t为横坐标，t时刻对应吸附量q为纵坐标作图，便可得吸附速率曲线。

            (1)

式中：X为吸附容量，g/g；Q为气体流量，m³/min；t为吸附时间，min；ρ₀为吸附柱入口质量浓度，mg/m³；ρ为吸附柱出口质量浓度，mg/m³；m为吸附剂质   量，g。

2  结果与讨论

在本研究的前期工作中，已经发现改性活性炭上PH₃的脱除是催化氧化脱磷过程。PH₃在活性炭上先被氧化成H₃PO₄和P₄O₁₀(P₂O₅)，然后吸附在活性炭上^[10]。

在醋酸铜改性活性炭上，存在着含氧官能团和CuO在活性炭表面形成的络合物CuO_x-AC等活性中心。CuO_x-AC是醋酸铜在高温煅烧后，铜盐被还原与活性炭表面基团生成的络合物。上述官能团对催化剂脱磷起重要作用。脱磷过程是个催化氧化过程，反应产物中的氧不是直接来自气相中的氧，而是来自金属氧化物中的晶格氧，气相中的氧只是用来补充催化剂在反应中消耗的晶格氧。催化氧化脱磷过程反应如下：

         (2)

           (3)

2.1  吸附等温线

当氧体积分数为1%时，在20，40，60，80和95 ℃的PH₃吸附等温线^[16-17]如图1所示。

经过PH₃吸附等温线用Langmuir和Freundlich吸附等温方程进行对比描述，发现Freundlich吸附等温方程具有较好的相关性，因此，选用Freundlich等温方程进行拟合，见表2。

由表2的Freundlich吸附等温方程可知：不同温度下吸附等温方程参数1/n均在0.1~0.5之间，说明PH₃在浸渍活性炭上易被吸附。

从吸附等温线可以看出：在20~40 ℃范围内吸附容量随温度的升高而减少，在60~95 ℃范围内吸附容量随温度的升高而增加；PH₃在低温范围(20~40 ℃)属典型的物理吸附，在此温度下，外界不能为化学反应提供足够的活化能，化学反应无法有效进行，因此，主要是靠PH₃分子在吸附剂微孔表面上的吸着作  用，分子吸着固定在吸附剂表面上后，势能降低，对外界放出热量，所以，这一过程是一个放热过程，也就是低温有利于吸附。PH₃在高温范围(60~95 ℃)的吸附属化学吸附，PH₃在吸附剂上发生的热化学反应方程式按式(3)及(4)进行，PH₃在60~95 ℃有利于吸附，这与吸附等温线的变化规律相吻合。

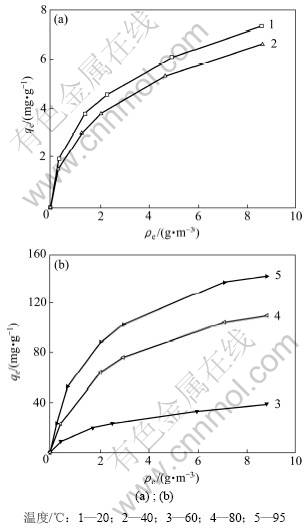

图1  PH₃吸附等温线

Fig.1  PH₃ adsorption isotherms

表2  Freundlich方程拟合PH₃在浸渍活性炭上吸附等温线方程

Table 2  Freundlich adsorption equations for adsorption of PH₃ on impregnated activated carbon

2.2  吸附动力学

经过对实验数据的动力学试算比较，发现只有班厄姆吸附速率方程的拟合相关性最好，因此，确定选用班厄姆(Bangham)吸附速率方程对吸附速率曲线进行拟合。

班厄姆公式可写成如下形式：

             (4)

积分式为：

            (5)

经整理后得：

       (6)

式中：q为吸附容量，g/g；q_m为平衡吸附量，g/g；      t为时间，h；k和z为常数。

利用ln{ln[q_m/(q_m-q)]}对ln t作图可得一条直线，并可由直线的斜率和截距求出式中的常数。氧体积分数为1% PH₃的吸附速率曲线如图2所示。利用班厄姆公式对PH₃在吸附剂上的吸附速率曲线进行拟合，作-ln t关系曲线，PH₃吸附的班厄姆拟合曲线见图3；由此求取反应速率等参数，得到用于描述不同温度下PH₃在浸渍活性炭上吸附的班厄姆吸附动力学方程，见表3。

图2  PH₃在浸渍活性炭上的吸附速率曲线

Fig.2  Adsorption rate curves of PH₃ on impregnated activated carbon

图3  PH₃在浸渍活性炭上吸附的班厄姆吸附动力学曲线

Fig.3  Bangham kinetic curves of PH₃ adsorption on impregnated activated carbon

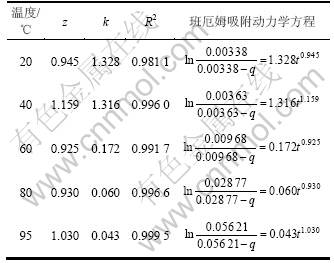

表3  不同温度下的班厄姆吸附动力学方程

Table 3  Bangham kinetic equation on different temperature

从表3可以看出：班厄姆吸附动力学方程对PH₃在上浸渍活性炭上的吸附拟合相关性较好，可以得到理想的吸附速率方程。

3  结论

(1) 在氧体积分数为1%时微氧条件下，PH₃在浸渍活性炭上的吸附可用Freundlich等温方程进行描述，Freundlich等温方程具有较好的相关性。

(2) 温度对PH₃在浸渍活性炭上的吸附等温线的影响可分为2个阶段：在20~40 ℃低温范围内，以物理吸附为主，物理吸附是个放热过程，温度越低越有利于吸附；高温范围内(60~95 ℃)是以化学吸附为主的反应过程，温度越高越有利于吸附。

(3) 在氧体积分数为1%时微氧条件下，PH₃在浸渍活性炭上的吸附符合班厄姆吸附动力学方程。通过实验获得了用于描述不同温度下PH₃在浸渍活性炭上吸附的班厄姆吸附动力学方程。
