文章编号：1004-0609(2007)05-0732-05
1.55 ?m波长InGaAsP微盘半导体激光器的室温激射性质
伍冠洪1，J. G. McInerney2
(1. 长沙理工大学 物理与电子科学学院，长沙 410076；
2. 爱尔兰国立科克大学 物理系，科克，爱尔兰)
摘 要：经过外延生长和腐蚀分离后，直径为1~10 ?m的独立微盘激光器件分别被粘附在多模光纤的端面上。在室温条件下采用光学泵浦，对该类器件均实现了脉冲和连续激射，输出波长在1.5~1.525 ?m之间，在脉冲和连续输出下阈值泵浦能量分别为64和109 ?W，激射波长随着热效应增加而呈现红移现象。该类器件在未来全光网络和集成光路中具有良好的应用前景。
关键词：InGaAsP；微盘激光器；多模光纤；光学泵浦；集成光路
中图分类号：TN 248.4 文献标识码：A
Room temperature lasing properties of
1.55 ?m InGaAsP microdisk semiconductor lasers
WU Guan-hong1，J. G. McInerney2
(1. School of Physics and Electronic Science, Changsha University of Science and Technology, Changsha 410076, China;
2. Department of Physics, National University of Ireland, Cork, Ireland)
Abstract: Separate microdisk laser with diameters of 1-10 ?m were attached at the facet of multi-mode fiber after epitaxial growth and etching. They were all lasing under both pulsed and countinuous wave (CW) optical pumping. The lasing wavelengths were between 1.5 and 1.525 ?m. The threshold pump powers were 64 ?W in pulsed operation and 109 ?W in CW operation separately. Lasing wavelength shows red shift with increasing thermal effect. This device has exciting applications in future all optical networks and integrated optical circuits.
Key words: InGaAsP; micordisk lasers; multi-mode fiber; optical pumping; integrated circuits
半导体微盘光电器件自1992年诞生以来[1]，由于体积小、阈值低、功耗低和品质因数高，因而迅速在高集成度光学互联系统中作为有源和无源器件得到广泛应用，如光通信系统中的频道增减过滤器、信号开关、多路信号分离器等[2-5]，是未来全光网络和集成光路中的重要组件之一。迄今为止，微盘激光器已经在0.5~16 ?m波长范围之内实现了室温激射[6-8]，其中以波长1.3和1.55 ?m最为引人注目，这是光纤通信系统中两个主要的工作波长。
半导体微盘光电器件作为未来全光网络和集成光路中的重要有源器件之一，光学泵浦下的激射模式特性是构成其工作性能的重要部分。与电流泵浦方式相比，光学泵浦具有装置简单、增益分布均匀等优点，但也面临着如何提高泵浦效率、减少发热量等问题[9]。通常的微盘激光器都带有一个支柱，将微盘与衬底连接起来，既支撑了微盘本身又具有将激光器工作期间产生的热量发散出去的作用。但是，在光学泵浦下这样的结构加大了定位泵浦光束和采集探头的难度，难以对激光器的激射性质进行彻底研究；而且由于支柱直径细小(约为1~2 ?m)，散热作用亦非常有限；若加大支柱的尺寸，则会对输出模式产生散射损耗[10]。因此，人们目前已开发出一些新工艺，如将微盘与衬底剥离后附着在其他低折射率材料上[11-12]，这样既能够对单独的微盘器件进行光学泵浦，方便泵浦光的定位与激射谱的采集，而且由于器件与依附材料全面接触，增强其散热性能，有利于降低微盘器件的激射阈值，提高工作稳定性。今后还由此发展出其他形状的微腔激光器件，如微环激光器等。本实验中，独立的微盘激光器首次被附着在直径50 ?m的多模光纤端面上，并对此类器件在光学泵浦下的室温激射性质进行了全面研究。
1 微腔激光器
微腔激光器指的是激光器的谐振腔至少有一维方向的尺寸达到光在半导体介质中的波长量级，在如此小的空间中，光场出现量子化效应；微腔内自发辐射分布由无限多个连续模式变成趋于量子化的少数几个模式，这些模式与介质的增益相耦合，某个模式因获得高增益而由自发辐射转化为激射模式。因此其激射模式间隔较宽，很容易实现单模输出。由于腔内自发辐射能够更多地耦合进激射模式中，微腔激光器因而具有更低的阈值，甚至可以实现零阈值激射[13]。
在微腔激光器中，微盘器件是其中颇具前途的一种类型。它由一个圆盘形半导体材料与上下包围的低折射率介质(或空气)组成，圆盘的直径一般在0.1~10 ?m、厚度在0.05~0.15 ?m之间，其主要部分即半导体激光器的核心——有源区，当该圆盘被一定外加能量泵浦时将会产生激射输出。由于腔体形状的特殊性和腔体内外较大的折射率差异，其腔内模式是由沿着圆型腔体内侧界面经多次全反射而传播的电磁场构成，这些模式十分类似于沿着圆型墙壁传播的声波，因此也被称为“回声模”[14]。这类激射模式在圆盘平面内沿着径向输出，光场极大值位于与圆盘平面成30°方向上。每个模式由径向模数(N)和角向模数(M)来描述，沿微盘圆周共有2M个模式。在“回声模”近似下，模式波长为：
(1)
式中 λ为激射模式波长，R为微盘直径，neff为微盘腔体的有效折射率，M是角向模数，它可按下面公式计算：
(2)
式中 δλ为模式间距。对于一定的M值，沿径向分布着具有不同频率的模式，且频率呈递增分布，最靠近圆盘边界的径向模式具有最低的频率，该模式的径向模数为N=1(见图1)。

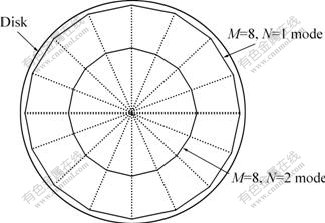

图1 微盘激光器腔内模式示意图
Fig.1 Schematic diagram of modes in microdisk lasers
2 微盘激光器的制作
本研究中微盘激光器的结构如图2所示。

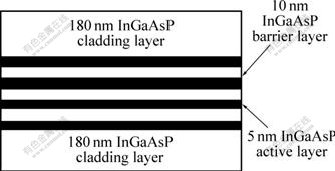

图2 1.55 ?m InGaAsP微盘激光器结构
Fig.2 Structure of 1.55 ?m InGaAsP microdisk lasers
首先采用金属有机化学气相沉积法(MOCVD)在InP衬底上生长出与常见1.55 ?m分离限制异质结构相同的外延层，即从上至下为：InGaAs接触层、p型掺杂的InGaAsP覆盖层、未掺杂的有源区、n型掺杂的InGaAsP覆盖层和InP衬底。其有源区包含由4个宽为5 nm的InGaAsP量子阱与3层宽为10 nm的InGaAsP势垒层交替排列，覆盖层厚为180 nm，所有外延层的总厚度为410 nm。用光刻方式在其上制作出直径从1至10 ?m的圆盘，采用非晶有机混合溶剂HBr+H3PO4+K2CrO7腐蚀出深约1 ?m的台阶，然后将台阶用蜡全部覆盖，放入浓盐酸中腐蚀移去InP衬底，得到一组直径不同的微盘器件，最后将蜡去除即可得到各自独立的微盘器件。在本研究中，借助水的范德华力将单个微盘器件粘附在直径为50 ?m的多模光纤端面上(见图3)。
图3 多模光纤端面上的微盘激光器
Fig.3 Microdisk lasers on end facet of multi-mode fiber (with diameter of 4 ?m)
3 实验
泵浦光源采用波长为980 nm、输出功率50 mW的激光二极管，其输出光斑大小为5 ?m×1 ?m，足以覆盖每个微盘器件。为了泵浦直径较大的微盘，实验中将此光斑散焦以扩大覆盖面。为了更全面地研究微盘激光器的激射性质，实验中采用两种泵浦方式，其一是泵浦激光从附有微盘器件的光纤另一端耦合进入，通过光纤传输后均匀照射在微盘上；其二是泵浦激光直接照射在微盘器件上。由于微盘器件的平面激射特点，用另一根多模光纤在与微盘平面成30°的位置采集微盘激射光谱，并输入至光谱分析仪以及相连的计算机处理结果。对于第一种泵浦方式，在微盘器件后设置光能量计测量通过的泵浦能量，根据微盘器件与光纤内核的面积之比即可计算出照射在微盘器件上的泵浦能量，由此可估算出该器件的激射阈值。相应实验装置见图4。

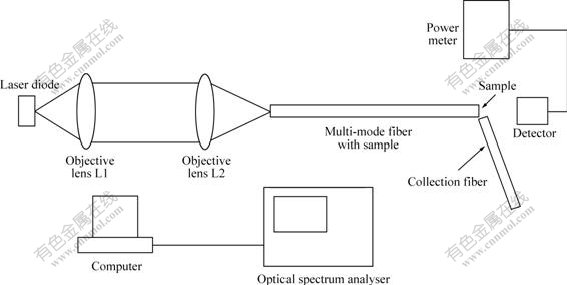

图4 实验装置图
Fig.4 Schematic diagram of experimental setup
4 结果与分析
研究中制作了直径分别为1.5、3、4、6、8和10 ?m的微盘激光器样品，它们在脉冲和连续光泵浦方式下均实现了室温激射。图5所示为直径4 ?m的微盘激光器在脉冲和连续光泵浦下的激射光谱。
图5 直径4 ?m的微盘激光器在脉冲和连续光泵浦条件下的激射光谱
Fig.5 Lasing spectra of microdisk laser with diameter of 4 ?m under pulsed(a) and CW pumping condition(b) (Resolution of OSA is 0.2 nm)
在泵浦脉冲宽度为50 ?s、脉冲周期为1 000 ?s时，得到两个波长分别在1 495 nm和1 532 nm的输出模式，其间距为37 nm。这两个模式符合该类激光器中回声波的特征，为两个相邻模式。根据式(2)计算可得波长1 495 nm的模式模数为41，波长1 532 nm的模式模数为40。经过测量，该器件在脉冲泵浦下的阈值峰值泵浦能量为10 mW，考虑到器件表面的散射损耗和吸收率，实际阈值约为64 ?W，远远低于将微盘激光器附着在其他低折射率材料上所获得的激射阈值[12]。在连续泵浦条件下两个输出模式分别为1 497和1 534 nm，其间距仍为37 nm；它们的模数与脉冲泵浦下相同，只是由于连续泵浦产生的热效应使有源层的折射率提高，从而使波长增加了2 nm。经测量阈值泵浦能量为17 mW，根据同样方法可得到该器件在连续泵浦下的阈值能量为109 ?W。
在连续泵浦条件下，改变泵浦能量得到的一系列输出光谱如图6所示，图中4条谱线所对应的泵浦能量分别为(从下至上)：114、132、155和186 ?W。从图中可以看到，泵浦能量较低时，波长为1 497 nm的模式首先激射，其强度随着泵浦能量的增加而增加；当泵浦能量超过114 ?W时，波长为1 534 nm的第二个模式开始激射并以更快的幅度增长，此时第一个模式停止增加强度。这样的模式行为是因为两个模式中，波长短的具有较高的模数，该模式更加靠近腔体边缘，因此与腔内的增益分布重叠更好，更容易达到阈值从而激射。另外还可以看到，两个模式均因热效应而有红移现象且模式变宽，但幅度都很小。这是由于多模光纤的石英内核提供了效果更好的散热机制，降低了热效应对模式的影响。

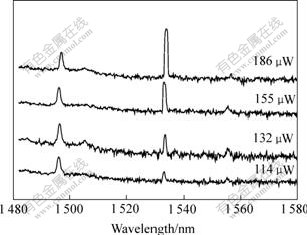

图6 直径4 ?m的微盘激光器在连续泵浦下激射模式随泵浦能量的变化
Fig.6 Evolution of lasing spectra from microdisk with diameter of 4 ?m under various CW pumping conditions
为了考察微盘激光器在整个泵浦范围内激射性质的变化，分别从低到高给予不同的泵浦能量使样品从阈值激射直到激射模式退化，得到对应不同泵浦能量的激射光谱，将每个光谱中两个模式下的区域积分作为该模式的总输出能量，就可以得到该器件的激射特性曲线。图7所示为样品激光器分别在脉冲泵浦和连续泵浦条件下的激射特性曲线。从图可以看出，在脉冲泵浦下的特性曲线几乎是线性的，而在连续泵浦下的特性曲线则出现饱和现象。这是由于在连续泵浦下腔内产生的热量无法及时散去，因而具有更强的热效应所导致，而在脉冲泵浦下产生的热效应则很小。

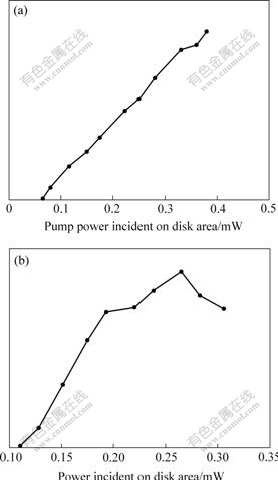

图7 直径4 ?m的微盘激光器在脉冲泵浦(a)和连续泵浦(b)条件下的激射特性曲线
Fig.7 Lasing characteristic curve of microdisk with diameter of 4 ?m under pulsed(a) and CW pumping condition(b)
其他尺寸的微盘激光器呈现出相似的激射特性，只是激射模式波长随直径增加而有所增大，这从式(1)可以看出来。图8所示为直径6 ?m的微盘器件在连续光泵浦下的激射谱，两个模式的波长分别为1 503和1 513 nm。
图8 直径6 ?m的微盘器件在连续光泵浦条件下的激射光谱
Fig.8 Lasing spectra of micordisk with diameter of 6 ?m under CW pumping condition (Resolution of SOA is 0.2 nm)
5 结论
利用范德华力首次将微盘半导体激光器件粘附在多模光纤的端面上，并实现室温下脉冲和连续光泵浦激射输出，输出模式均为径向模，符合微腔器件特有的回声波模式特性；输出特性如激射阈值等明显优于将微盘半导体激光器附着在其他低折射率材料上的器件。这样的装配机制不仅有利于全面研究微盘激光器的输出光谱性质，而且在未来的全光网络和高集成度光路系统中具有极其良好的应用前景。
REFERENCES
[1] McCall S L, Levi A F J, Slusher R E, Pearton S J, Logan R A. Whispering-gallery mode microdisk lasers[J]. Appl Phys Lett, 1992, 60: 289-291.
[2] Li C, Ma N, Poon A W. Waveguide-coupled octagonal microdisk channel add-drop filters[J]. Optics Lett, 2004, 25(9): 471-473.
[3] Little B E, Chu S T, Haus H A, Foresi J, Laine J P. Microring resonator channel dropping filters[J]. J Lightwave Technol, 1997, 15: 998-1005.
[4] Hryniewicz J V, Absil P P, Little B E, Ho P T. Higher order filter response in coupled microring resonators[J]. IEEE Photonics Tech Lett, 2000, 12: 320-322.
[5] Little B E, Chu S T, Hryniewicz J V, Absil P P. Filter synthesis for response in coupled microring resonators[J]. Opt Lett, 2000, 25: 344-346.
[6] Hovinen M, Ding J, Nurmikko A V, Grillo D C, Han J, He L, Gunshor R L. Blue-green laser emission from ZnSe quantum-well microresonators[J]. Appl Phys Lett, 1993, 63: 3128-3130.
[7] Fujita M, Teshima K, Baba T. Low-threshold continuous-wave lasing in potopumped GaInAsP microdisk lasers[J]. Jpn J Appl Phys, 2001, 40: L875-877.
[8] Tredicucci A, Gmachl C, Capasso C, Sivco D L, Chu S N G, Hutchinson A L. Very long wavelength (l=16 mm) whispering gallery mode microdisk lasers[J]. Electron Lett, 1999, 36: 328-329.
[9] Barbay S, Menesguen Y, Sagnes I, Kuszelewicz R. Cavity optimization of optically pumped broad-area microcavity lasers[J]. Appl Phys Lett, 2005, 86(15): 151119.
[10] Baba T, Fujita M, Sakai A, Kihara M, Watanabe R, Lasing characteristics of GaInAsP-InP strained quantum-well microdisk injection lasers with diameter of 2-10 mm[J]. IEEE Photonics Technol Lett, 1997, 9(7): 878-880.
[11] Corbett B, Justice J, Considine L, Walsh S, Kelly W M. Low-threshold lasing in novel micordisk geometries[J]. IEEE Photo Tech Lett, 1996, 8(7): 855-857.
[12] Thiyagarajan S M K, Levi A F J, Lin C K, Dapkus P D, Pearton S J. Continuous room-temperature operation of optically pumped InGaAs/InGaAsP microdisk lasers[J]. IEE Electron Lett, 1998, 34: 2333-2334.
[13] Yokoyama H. Physics and device applications of optical microcavities[J]. Science, 1992, 256: 66.
[14] Rayleigh L. The problem of the whispering gallery[D]. Cambridge: Cambridge University, 1912, 5: 617-620.
