文章编号：1004-0609(2010)S1-s0293-06
(α2+O+B2)三相Ti3Al基合金的热变形行为
王 永，尹建明，卢 斌，杨 锐
(中国科学院 金属研究所，沈阳 110016)
摘 要：在Gleeble-3800热模拟机上对具有原始b转变组织的Ti-24Al-17Nb-0.5Mo合金进行单道次热压缩变形试验，研究变形温度在900~1 130 ℃、应变速率在0.01~40 s-1条件下合金的热变形行为，计算该合金的应变速率敏感因子和变形激活能，确定适合峰值应力的流变应力的方程。结果表明：该合金的真应力—真应变曲线在不同的热变形条件下具有不同的特征；合金热变形的峰值应力随温度的升高而降低，随应变速率的增加而增大，合金在不同变形条件下具有不同的应变速率敏感因子和变形激活能。
关键词：Ti3Al合金；热变形；峰值应力；本构关系
中图分类号：TG 166.5 文献标志码：A
Hot deformation behaviour of
(α2+O+B2) three phases Ti3Al-based alloy
WANG Yong, YIN Jian-ming, LU Bin, YANG Rui
(Institute of Metal Research, Chinese Academy of Sciences, Shenyang 110016, China)
Abstract: The hot compression deformation behaviours of Ti-24Al-17Nb-0.5Mo titanium alloy with original b-transformed microstructure were studied at the temperature range of 900-1 130 ℃ and strain rate of 0.01-40 s-1 by Thermomaster Simulator Machine 3800. The strain rate sensitivity exponent and activation energy were determined, respectively, and the constitutive equation fitting peak stress state was obtained. The results show that the true stress—true train curves have different characteristics under different deformation conditions. The peak stress becomes lower with the increase of deformation temperature at constant strain rate, and increases with the increase of strain rate at constant temperature. The strain rate sensitivity exponent and activation energy vary with the change of different deformation conditions.
Key words: Ti3Al alloy; hot deformation; peak stress; constitutive equation
Ti-24Al-17Nb-0.5Mo合金是一种含O相的中等Nb含量(α2+O+B2)三相Ti3Al基合金，属于Ti-Al系高温结构材料。这类材料不仅具备在650 ℃长期使用的潜力，而且在750 ℃以上还能保持很高的强度，能够满足高温短时应用的强度需求[1]，在航空、航天领域具有广泛的应用潜力[2-4]。而Ti-24Al-17Nb-0.5Mo合金作为一种金属间化合物，其加工成形过程对工艺参数比较敏感，变形抗力大，成型较困难。且其性能对组织非常敏感[5-7]。严重影响该合金的推广和应用。因此，研究Ti-24Al-17Nb-0.5Mo合金的热变形行为，可以为该合金复杂构件精确成形过程和显微组织的精确控制提供必要的理论基础，具有重要的理论指导意义和工程应用价值。
基于此，本文作者对具有原始β转变组织的Ti-24Al-17Nb-0.5Mo合金进行热模拟试验，测得不同温度和应变速率下的真应力—真应变曲线，分析变形工艺参数对其高温变形时的流变应力的影响，计算应变速率敏感因子和变形激活能，确定适合峰值应力的流变应力方程，为制定合理的热加工工艺提供理论 依据。
1 实验
试验用Ti-24Al-17Nb-0.5Mo合金的主要化学成分(质量分数，%)为12.2Al、30Nb、0.9Mo、0.1O、0.03N、0.002H，余量Ti。其b转变温度为(1 135±5) ℃。将经过开坯的合金铸锭加工成尺寸为d10 mm×15 mm的样品。试样以5 ℃/s加热到试验温度，保温2 min后以不同的应变速率进行单道次压缩试验，工程应变达到50%时停止。变形温度依次为900、950、980、1 000、1 030、1 050、1 080、1 130 ℃，应变速率分别为10-2、10-1、1、10、40 s-1。由Gleeble-3800热模拟机的计算机自动采集应力、应变、压力、位移、温度及时间等数据，绘制真应力—真应变曲线。
2 结果与分析
2.1 真应力—真应变曲线
图1所示为Ti-24Al-17Nb-0. 5Mo合金变形温度在900、1 000、1 130 ℃，应变速率为10-2、10-1、1、10、40 s-1下的真应力—真应变曲线。从图1中可以看出，在所有变形条件下，变形初期，流变应力均随着应变量的增加而迅速上升，直至达到某一应力峰值；然后随应变继续增加，流变应力随变形速率和变形温度的不同展现出不同的流变软化特征。当应变速率为 10-2~1 s-1时，对于变形温度为900 ℃的来说，应力达到峰值后随着应变的增加会出现一个较长的应力平台，然后才逐渐降低；对于变形温度为1 000 ℃的来说，应力达到峰值后随应变的增加就会逐渐降低，以上两个温度的变形均表现出单峰动态再结晶的特 征[8-9]；而对于变形温度为1 130 ℃的来说，应力达到应力峰值后，随着应变的增加会迅速降低，随后进入稳态流变阶段，表现出b单相区变形时动态回复的特 征[10]，这可能是由于该变形温度已经接近b相变点，b/B2相的含量增多，其变形起到主导作用的原因。当应变速率为10和40 s-1，特别是40 s-1时，无论在哪个变形温度下，真应力—真应变曲线上均存在多个应力峰值，HUANG等[11]也发现过类似的现象。值得注意的是，这种应变速率与单峰、多峰出现的关系正好与碳钢中的规律相反[12]。这可能是因为Ti-24Al-17Nb- 0.5Mo合金是一种层错能较高的合金，再结晶机制与低层错能碳钢合金的非连续再结晶机制不同造成的。
钛合金在低应变速率变形时回复过程起主导作用，先发生回复形成亚晶，然后通过亚晶聚合粗化形核而发生再结晶，而在高应变速率变形时再结晶起到了主导作用[11]，可能直接发生非连续再结晶。在高应变速率下的这种应力—应变曲线的震荡现象也可能是流变失稳造成的[13]，这需要借助于显微组织观察进行进一步的分析确认。
图1 Ti-24Al-17Nb-0.5Mo合金不同温度不同应变速率下真应力—真应变曲线

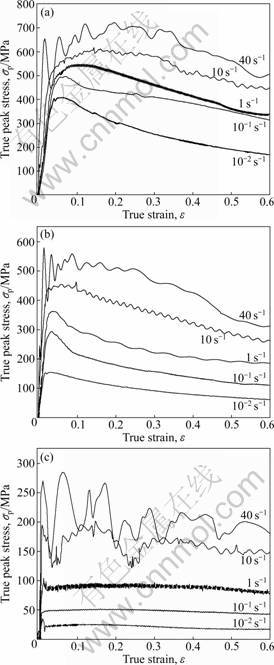

Fig.1 True stress—true strain curves of Ti-24Al-17Nb-0.5Mo alloy at different temperatures and strain rates: (a) 900 ℃; (b) 1 000 ℃; (c) 1 130 ℃
不同热变形条件下Ti-24Al-17Nb-0.5Mo合金的峰值应力如表1所列。由表1可知，在等应变速率下，流变应力随变形温度的升高而降低；在等变形温度下，流变应力随应变速率的增加而增大。
表1 不同变形条件下合金的峰值应力

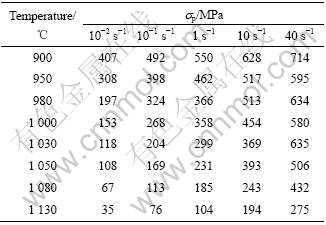

Table 1 Peak stress during thermal deformation at different temperatures and strain rates
2.2 热变形流变应力方程的建立
变形温度和应变速率对热变形过程有着显著的影响，两者对Ti-24Al-17Nb-0.5Mo合金峰值应力sp的影响通常可用以下关系式表示：
(1)
式中：Q为热变形激活能；R为气体常数；n为应力指数；A为材料常数。
其中，应变速率和温度的综合影响可用Zener- Hollomon参数Z来表示，即
(2)
Zener-Hollomon参数Z是温度补偿的变形速率因子，它被广泛用于表示材料变形温度和应变速率对热变形过程的综合作用[14]。
将式(2)带入式(1)，则式(1)可以转化为
(3)
2.2.1 应变速率对峰值应力的影响
金属和合金在高温下的热变形受热激活过程控制，应变速率敏感因子m是判断热变形机理的一个重要参数。一般情况下，应变速率敏感因子m可以由
求出。图2所示为峰值应力与应变速率的双对数关系。从图2中可以看出，不同变形温度下，峰值应力的对数与应变速率的对数基本呈线性关系。图2中各线段的斜率即为相应温度下的应变速率敏感因子m，经计算得出的应变速率敏感因子m在整个实验温度范围内是变化的(见图3)。变形温度为900 ℃和950 ℃(≤tb-185，℃)的范围内，m值相近，其平均值为0.069。表现出温加工的特征，称为温变形区间。温度在980~1 050 ℃(tb-155~tb-85，℃)的范围内各温度下的m值分别为0.132、0.151、0.184、0.185，相差不大，平均值为0.163。与大多数钛合金在此温度和应变速率范围内的m值相同[15]，称为传统(α2+B2)变形区间。温度为1 080 ℃和1 130 ℃(≥tb- 55，℃)的近β转变温度的变形范围内，m值达到最大值，其平均值为0.225，简称为近β变形区间。
图2 峰值应力与应变速率的双对数关系
Fig.2 Relationship between lnsp vs
at different temperatures
图3 应变速率敏感因子与温度的关系

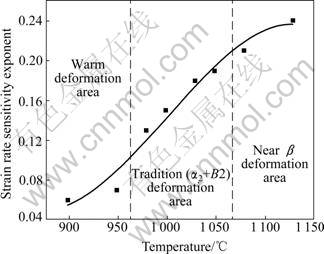

Fig.3 Relationship between strain rate sensitivity exponent and temperature
2.2.2 变形温度对峰值应力的影响
图4所示为峰值应力的对数与温度倒数之间关系。从图4中可以看出，在900~1 130 ℃整个温度区间内，不存在线性关系，有拐点存在。拐点处所对应的转变温度随应变速率的增加而增大，当应变速率从10-2 s-1到40 s-1依次增加时，转变温度分别为950、980、1 000、1 030 ℃。这与动态回复的温度随应变速率增加而增大的规律相对应，说明随着应变速率的增大，合金温变形区间会向高温方向扩展。而且在相应的温度区间内，各应变速率下的线段并不完全平行。当变形温度在传统(α2+B2)和近β转变变形区间(≥tb-155，℃)内，应变速率为10-2~1 s-1时，线段斜率相近，平均值为18.067；应变速率为10~40 s-1时，线段斜率相近，平均值为13.542。当变形温度在温变形区间(≤tb-185，℃)内，应变速率为10-2~1 s-1时，线段斜率相近，平均值为13.542；应变速率为10~40 s-1时，数据分散较大，未考虑。
对式(1)两边取对数得
(4)
图4 峰值应力的对数与温度倒数的关系

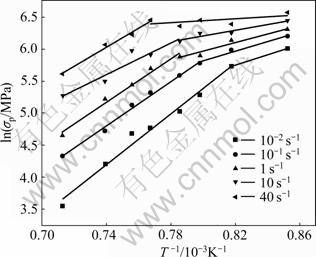

Fig.4 Relationship between lnsp and T -1 at different strain rates
当应变速率一定时，可以得到
(5)
(6)
根据公式(5)～(6)可知，图4中直线的斜率为mQ/ 1 000 R，从而可以计算出变形激活能Q值，如表2所示。其中，变形温度在近β转变变形区间(≥tb-55，℃)内，应变速率为10-2~1 s-1时，应变速率敏感因子m=0.225和变形激活能Q=667.636 kJ/mol与HUANG在研究超a2合金的热变形时与本研究相同变形条件下求得的结果相近(m=0.263, Q=620.65 kJ/mol)[16]；应变速率为10~40 s-1时的应变速率敏感因子m=0.225和变形激活能Q=500.422 kJ/mol与HUANG等[11]对超β2合金的另一个工作的结果相当(m=0.29, Q=414 kJ/mol)，其变形条件为温度1 050 ℃，应变速率1~100 s-1。变形温度在传统(α2+B2)变形区间(tb-155~tb-85， ℃)内、应变速率为10-2~1 s-1时的应变速率敏感因子m=0.163和变形激活能Q=921.583 kJ/mol和变形温度在温变形区间(≤tb-185，℃)、应变速率为10-2~1 s-1时，应变速率敏感因子m=0.065和变形激活能Q= 952.842 kJ/mol分别与SEMIATIN等[17]在研究铸态Ti-24Al- 11Nb合金时的结果相近(热变形：10-3~10 s-1，m=0.175，Q=1 080 kJ/mol；温变形：10-3~1 s-1，m= 0.075，Q=815 kJ/mol)。说明本研究关于应变速率敏感因子m和变形激活能Q的计算结果是可信的。
由表2可以看出，合金的变形激活能Q随应变速率和变形温度区间的不同而有所变化，这表明合金在不同变形条件下的变形机制确实有所不同，部分验证了图1中不同变形条件下的应力—应变曲线的变化和关于低高应变速率下回复和再结晶主导作用的讨论。
2.2.3 流变应力方程
将以上2.2.1和2.2.2节计算所得m值和激活能Q
表2 不同温度不同应变速率下的变形激活能

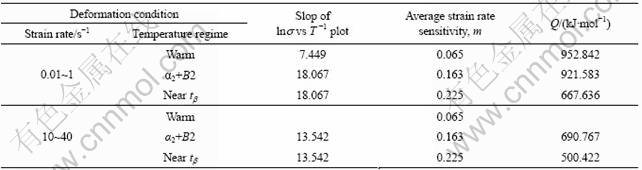

Table 2 Deformation activation energy for deformation at different temperatures and strain rates
应于峰值应力的特征参数带入式(3)，Z参数和应力峰值的双对数呈线性关系，可以求出材料常数A。从而得到在该实验条件下，Ti-24Al-17Nb-0.5Mo合金热变形峰值应力方程，如下式所示：
在温变形区间(≤tb-185，℃)，
10-3~1 s-1时，
(7)
传统(α2+B2)变形区间(tb-155~tb-85，℃)，
10-2~1 s-1时，
(8)
10~40 s-1时，
(9)
近β变形区间(≥tb-55，℃)：
10-2~1 s-1时，
(10)
10~40 s-1时，
(11)
3 结论
1) Ti-24Al-17Nb-0.5Mo合金在实验条件下的真应力—真应变曲线形状随变形速率和变形温度的不同而有所区别。对于应变速率在10-2~1 s-1范围内，变形温度低于β转变温度(≤tb-85，℃)时，其具有明显的应力峰值和随后的软化阶段，表现出单峰动态再结晶特征；当变形温度接近β转变温度(≥tb-55，℃)时，硬化后未出现明显的软化阶段，直接进入稳态流变阶段，表现出动态回复特征。对于应变速率在10~40 s-1范围内，所有变形温度下真应力—真应变曲线上均存在多个峰值，表现出多峰动态再结晶特征。
2) Ti-24Al-17Nb-0.5Mo合金在不同的变形速率和变形温度下具有不同的应变速率敏感因子和变形激活能。当应变速率在10-2~1 s-1时，温变形区间(≤tb-185，℃)、传统(a2+B2)变形区间(tb-155~tb-85，℃)和近β变形区间(≥tb-55，℃)的应变速率敏感因子m和变形激活能Q分别为0.065、0.163、0.225和952.842、921.583、667.636 kJ/mol。当应变速率在10~40 s-1时，温变形区间(≤tb-185，℃)的应变速率敏感因子m为0.065，传统(α2+B2)变形区间(tb-155~tb-85，℃)和近β变形区间(≥tb-55，℃)的应变速率敏感因子m和变形激活能Q分别为0.163，0.225和690.767，500.422 kJ/mol。
3) 建立表征Ti-24Al-17Nb-0.5Mo合金峰值应力的热变形方程。
REFERENCES
[1] 曹京霞, 段 锐, 李臻熙. Ti-24Al-15Nb-xMo合金板材的力学性能[J]. 稀有金属材料与工程, 2008, 37(增刊3): 541-543.
CAO Jing-xia, DUAN Rui, LI Zhen-xing. Mechanical properties of Ti-24Al-15Nb-xMo alloy sheets [J]. Rare Materials and Engineering, 2008, 37(Supple 3): 541-543.
[2] FROES F H, SURYANARAYANA C, ELIEZER D. Review synthesis, properties and applications of titanium aluminides [J]. Journal of Materials and Science, 1992, 27: 5113-5140.
[3] WILLIAMS J C, STARKE E A. Progress in structural materials for aerospace systems [J]. Acta Materialia, 2003, 51: 577-579.
[4] 李世琼, 张建伟, 程云君, 梁晓波. Ti3Al和Ti2AlNb基金属间化合物结构材料研发现状[J]. 稀有金属材料与工程, 2005, 34(增刊3): 104-109.
LI Shi-qiong, ZHANG Jian-wei, CHENG Yun-jun, LIANG Xiao-bo. Current status on development of Ti3Al and Ti2AlNb intermetallic structural materials [J]. Rare Materials and Engineering, 2005, 34(Supple 3): 104-109.
[5] 曹京霞, 许剑伟, 黄 旭. 中等Nb含量的(a2+O+B2)三相Ti3Al基合金的研究[J]. 稀有金属, 2006, 30(专辑): 13-17.
CAO Jing-xia, XU Jian-wei, HUANG Xu. Study on (a2+O+B2) three-phase Ti3Al-based alloy with moderately high niobium content [J]. Chinese Journal of Rare Metals, 2006, 34(Special): 13-17.
[6] GOGIA A K, NANDY T K, MURALEEDHARAN K, BANERJEE D. The effect of heat Treatment and niobium content on the room temperature tensile properties and microstructure of Ti3Al-Nb alloys [J]. Materials Science and Engineering A, 1992, 159: 73-86.
[7] WU Y, ZHEN L, LI X W, YANG D Z, UMAKOSHI Y. Mechanical properties and oxidation behavior of the Ti-24Al-14Nb-3V-0.5Mo alloy sheet [J]. Material science and Engineering A, 2006, 427: 42-50.
[8] WEISS I, SEMIATIN S L. Thermomechanical processing of alpha titanium alloys—An overview [J]. Material science and Engineering A, 1999, 263: 243-256.
[9] SEMIATIN S L, KOBRYN P A, ROUSH E D, FURRER D U, HOWSON T E, BOYER R R, CHELLMAN D J. Plastic flow and microstructure evolution during thermomechanical processing of laser-deposited Ti-6Al-4V preforms [J]. Metallurgical and Materials Transaction A, 2001, 32: 1801- 1811.
[10] WEISS I, SEMIATIN S L. Thermomechanical processing of beta titanium alloys—An overview [J]. Material Science and Engineering A, 1998, 243: 46-65.
[11] HUANG C, DEAN T A, LORETTO M H. Flow behaviour and microstructure development of forged Ti-25Al-10Nb-3V-1Mo (super a2) [J]. Material Science and Engineering A, 1995, 191: 39-47.
[12] 余永宁. 金属学原理[M]. 北京: 冶金工业出版社, 2007: 465- 467.
YU Yong-ning. Principles of metallography [M]. Beijing: China Metallurgical Industry Press, 2007: 465-467.
[13] SESHACHARYULU T, MEDEIROS S C, FRAZIER W G, PARASAD Y V R K. Unstable flow during supratransus working of Ti-6Al-4V [J]. Materials Letters, 2001, 47: 133-139.
[14] MILLETT J C F, BROOKS J W, JONES I P. Assessment and modelling of isothermal forging of intermetallic compounds part 2-Ti3Al [J]. Materials Science and Technology, 2000, 16: 617-624.
[15] MILLER R M, BIELER T R, SEMIATIN S L. Flow softeningduring hot working of Ti-6Al-4V with a lamellar colonymicrostructure [J]. Scripta Materialia, 1999, 40(12): 1387-1393.
[16] HUANG C, LAI J K L, LEE C S. High temperature compression of Ti-25Al-10Nb-3V-1Mo alloy [J]. Material science and Engineering A, 1996, 215: 143-149.
[17] SEMIATIN S L, LARK K A, BARKER D R, SEETHARAMAN V, MARQUARDT B. Plastic-flow behavior and microstructural development in a cast alpha-two titanium aluminide [J]. Metallurgical Transaction A, 1992 , 23A: 295-305.
(编辑 李艳红)
通信作者：卢 斌；电话：024-23971961；E-mail: blu@imr.ac.cn
