基于小波变换和空域相关函数的基音周期检测及其

在DSP上的实现

陈  宁，胡安峰，赖旭芝

(中南大学 信息科学与工程学院，湖南 长沙，410083)

摘  要：利用TI公司制造的DSP芯片TMS320VC5509和CODEC芯片TLV320AIC23构建一个语音采集系统，为语音信号处理搭建一个有效的平台。具体方法是：采用TMS320VC5509的I²C模块对TLV320AIC23进行配置，并通过TMSVC5509的McBSP实现两者之间的数据通信；利用小波变换在信号突变检测方面的原理在不同尺度下对采集到的语音信号进行小波变换，并引入空域相关函数，利用相邻尺度的相关系数代替传统小波变换方法中的小波系数寻找局部极大值之间的距离。实验结果表明，系统以22 kHz的采样频率采集到语音信号；通过计算不同尺度下的相关系数局部极大值之间的距离，能估计出基音周期；与传统的小波变换方法相比，基于空域相关函数的小波变换方法在锐化信号边缘的同时抑制了噪声，对噪声的鲁棒性更强。

关键词：TMS320VC5509芯片；TLV320AIC23芯片；小波变换；基音周期；空域相关函数

中图分类号：TP 311         文献标识码：A         文章编号：1672-7207(2008)04-0805-05

Speech pitch period detection and it’s implementation on DSP

based on wavelet transform and spatial correlation function

CHEN Ning, HU An-feng, LAI Xu-zhi

(School of Information Science and Engineering, Central South University, Changsha 410083, China)

Abstract: A speech acquisition system based on DSP chip TLV320AIC23 and CODEC chip TMS320VC5509 used as an efficient platform of speech signal processing was constructed. The detail procedures were as follows: I²C module of TMS320VC5509 was used to configure the TLV320AIC23 and data transfer between the two chips was implemented through McBSP on TMS320VC5509. Pitch period of the speech acquired was detected based on the principle of singularity detection of signals with wavelet transform at different scales. An arithmetic based on spatial correlation function which used the correlation coefficients to replace the wavelet transform coefficients to look for the distance between the local maximums was proposed. The experimental results show that speech signal is acquired at sample frequency of 22 kHz and the pitch period is estimated by finding the distance between the local maximums. Compared with the classic arithmetic using wavelet transform, the arithmetic based on spatial correlation function can enhance sharp edges and suppress noise, and so it has stronger robust to noise.

Key words: TMS320VC5509 chip; TLV320AIC23 chip; wavelet transform; pitch period; spatial correlation function

基音周期是语音信号的重要参数之一，准确而快速的基音周期检测对语音信号的合成、编码、识别具有重要意义^[1]。由于语音信号变化十分复杂，基音周期的变换范围又非常大(2~5 ms)，传统的检测方法(如平均幅度差函数法、倒谱法等)都存在比较明显的缺 陷^[2-3]。近年来发展迅速的小波变换，由于具有良好的空间域和频率域局部化特性，特别适合于处理非平稳信号^[4]。特别是小波变换的快速算法Mallat算法被提出以后，小波变换在工程领域的应用日益广泛。从语音的产生过程可知，声门的开、闭，使得语音信号的浊音段呈现准周期变化。在声门闭合的瞬间，声道受到较强烈的刺激，在语音信号中引起一个锐变。如果能检测到这一锐变，等同于检测出声门的闭合时刻，那么，相邻2次声门闭合的时间间隔就是基音周期^[5]。利用小波变换在信号突变检测方面的原理，在不同的扩展因子下对信号进行小波变换，就可以检测出声门闭合时的锐变信息^[6]。对相邻尺度小波系数计算空域相关系数，可以在锐化信号边缘的同时抑制噪声，与传统的小波变换检测方法相比，对噪声有更好的鲁棒性。TMS320VC55X是德州仪器(TI)C5000 DSP系列中最新的一代产品。C5000系列的主要特点是低功耗，非常适合在音频处理方面的应用^[7]。TLV320AIC23(以下简称AIC23)是TI公司生产的一款高性能立体声音频编解码器，支持频率为8~96 kHz的采样率。该芯片在回放中的功率消耗小于23 mW，因此，对于可移动的数字音频播放和录音使用中的模拟输入输出等应用系统， AIC23无疑是十分理想的选择^[8]。在此，本文作者利用AIC23采集语音信号，传送给TMS320VC5509 (以下简称VC5509)进行小波变换，之后计算相邻尺度的相关系数，通过相关系数局部极大值之间的距离来判断基音周期。

1  小波变换用于信号突变检测的原理

函数f(t)的连续小波变换定义为：

Φ(t)满足

称为母小波函数。

若实函数满足

则称为光滑函数。若令

则就可以作为母小波函数。此时，式(1)可以变换为：

从式(5)可以看出，小波变换WTf(b, a)是信号f(t)被带有压扩因子a的θ(t)平滑后的1阶倒数。所以，WTf(a, b)的极值点对应于信号f*θ_a(t)的锐变点^[9]。这就是小波变换用于信号突变检测的原理，也是本文用小波变换进行基音周期检测的依据。

2  用于基音检测的小波变换

通过AIC23采集来的语音信号是以离散序列的形式存储的，要用VC5509对其进行分析、处理，采用连续小波变换显然不能满足要求。若令尺度参数a取2的整数次幂，平移参数b均匀离散取值为n(n∈Z)，则式(1)可化为：

这时得到的小波变换称为二进小波变换。二进小波变换正是本文用于基音周期检测的小波变换。

理论上说，必须计算所有整数j下压扩因子为a=2^j的小波变换。但是，语音信号有各自的特性。下面通过经验知识大体确定分解尺度的范围。

Mallat算法的实质就是用级联滤波器组实现小波变换而不是用传统的卷积方法计算。级联滤波器组中用到的为理想半带低通滤波器和理想半带高通滤波 器^[10]。每经过1次变换，送入下一级分解的原始信号的频率范围就变为原来的一半。事实上，只要每次进行小波变换的信号包含基音的信息，就可以通过这段信号的小波变换检测出信号的突变点。

对于语音信号，清音主要占据高频段，无基音周期，包含基音周期的只有浊音。浊音的频段为30~125 Hz。采集的原始语音信号频段为0~4 kHz。因此，若j=5，WTf(n, 2⁵)仍可以用于检测基音周期。本文采用j=3, 4, 5共3个尺度进行小波变换。

3  在基音检测中引入空域相关函数

采用经典的小波变换算法提取基音周期仍存在不足：一是在低尺度的小波系数中会存在许多由突发噪声以及高次谐波引起的伪极大值点；二是由同一个声门关闭时刻引起的局部极值点在不同的尺度下位置不尽相同。

Witkin提出了利用尺度空间相关性来对信号滤波的思想^[11]：对含噪信号经过子带分解后，从粗尺度到细尺度逐步搜索信号的主要边缘，最终从噪声背景中得到真实信号。信号的突变点在不同尺度的同一位置都有较大的峰值出现，噪声能量却随着尺度的增大而减少，XU等^[12]基于上述原理提出了利用空域相关函数对信号去噪。对相邻尺度的小波系数直接相乘进行相关计算，这将在锐化信号边缘的同时抑制噪声。声门闭合时刻表现在语音波形上就是瞬间幅度剧增，产生突变。因此，空域相关函数非常适合在强噪声下对信号提取基音周期。

设分解的最大尺度为2^j，WTf(n, 2^j)表示尺度2^j上位置n处含噪信号f的离散小波变换，取相邻尺度的变换值进行相关计算，定义

为了使相关系数与小波系数具有可比性，将corr(n, 2^j)的能量归一化到WTf(n, 2^j)上。定义归一化相关系数为：

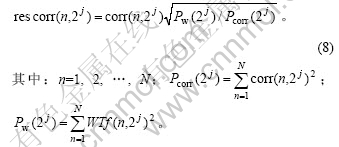

通过比较rescorr(n, 2^j)与WTf(n, 2^j)便可以鉴别信号的突变点。相关量corr(n, 2^j)中对应信号边缘点的数据较对应噪声的数据大很多，且经归一化后也应大于WTf(n, 2^j)中由信号边缘引起的系数；然而，在信息检测过程中，corr(n, 2^j)中某些对应噪声的数据归一化后也可能会大于相应的WTf(n, 2^j)。因此，本文中，

通过大量试验，发现当c(2^j)=0.85时，基音检测效果比较理想。

4  语音信号的获取

为了使AIC23在预期的工作模式下工作，必须对其内部相应的寄存器进行配置。AIC23内部提供了11个配置寄存器。利用VC5509的I²C(Inter-Integrated Circuit，内部集成电路)模块可以对这些寄存器进行编程配置，使AIC23工作在要求状态下。在本文中配置AIC23采样频率为22 kHz，采样位为16位，单声道采样。具体的配置方法见文献[8]。

通过VC5509的McBSP(Multichannel Buffered Serial Ports，多通道缓存串口)接收和发送采样的音频数据。控制通道只在配置AIC23的内部寄存器时工作，而当传输音频数据时则处于闲置状态。AIC23通过麦克风输入或者立体声音频输入采集模拟信号，并把模拟信号转化为数字信号，存储到DSP的内部RAM中，以便DSP的处理。

AIC23与VC5509接口如图1所示。系统中AIC23的主时钟频率12 MHz直接由外部的晶振提供。MODE接数字地，表示利用I²C控制接口对AIC23传输控制数据。CS接数字地，定义了I²C总线上AIC23的外设地址(通过将CS接到高电平或低电平，可以选择AIC23作为从设备在I²C总线上的地址。具体情况见表1)。SCLK和SDIN是AIC23控制端口的移位时钟和数据输入端，分别与VC5509的I²C模块端口SCL与SDA相连。收发时钟信号CLKX1和CLKR1由AIC23的串行数据输入时钟BCLK提供，并由AIC23的帧同步信号LRCIN和LRCOUT启动串口数据传输。DX1和DR1分别与AIC23的DIN和DOUT相连，从而完成VC5509与AIC23间的数字信号通信^[13]。

图1  AIC23与VC5509接口原理图

Fig.1  Interface principle between AIC23 and VC5509

表1  从设备地址和CS端状态的对应关系

Table 1  Address of slave device corresponded to

state of CS pin

通过以上配置，从麦克风输入自然语音，AIC23就按照指定的格式将模拟语音信号转换为数字信号，并存储在DSP的内部RAM中，为后面的小波变换提供了样本。

5  小波变换检测基音周期的步骤

 小波变换检测基音周期的步骤如下。

a. 选取小波函数。本文选择了DB4小波作为小波函数。需要说明的是，选择不同的小波函数，得到的结果不尽相同，甚至差距比较大。至于选取什么样的小波函数，目前尚无普遍适用的准则，要靠不断实验予以验证。经过验证，本实验中用DB4小波函数进行小波变换得到的结果比较理想。对应于Mallat算法，DB4小波函数对应的高通滤波器系数为：h₀=-0.230 38, h₁=0.714 85, h₂=-0.630 88, h₃=-0.279 84, h₄=0.187 03, h₅=0.030 841, h₆=-0.328 83, h₇=-0.010 597。低通滤波器系数为：I₀=-0.015 97, I ₁=0.032 883, I₂=-0.030 841, I₃=-0.187 03, I₄=0.027 984, I₅=0.630 88, I₆=0.714 85, I₇=0.230 38。

b. 取出定长的语音信号片段，分别以压扩因子2³, 2⁴, 2⁵进行二进小波变换^[14]。

c. 在每个压扩因子下，将系数全局极大值的0.8倍作为门限^[12]，小于门限的为清音，基音周期为0。

d. 求newcorr(n, 2^j)。比较不同尺度下newcorr(n, 2^j)局部极大值的位置。若在相邻2个压扩因子下局部极大值的位置接近或重合，则较小尺度因子下局部极大值的位置对应于声门的闭合时刻。若相邻压扩因子下局部极大值位置相差很大，则说明较大压扩因子下的分解已经不能完全包含基音的信息，不能作为检测结果。

6  实验结果与分析

图2所示为一男音“搭”的基音周期检测结果。

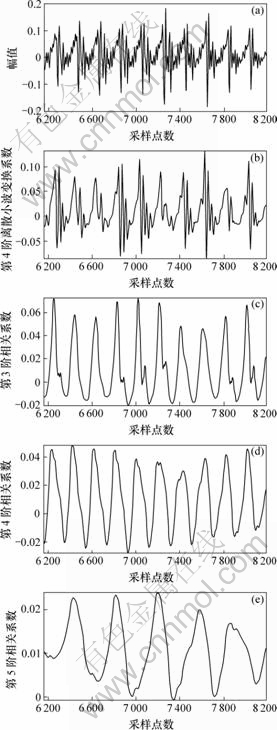

(a) 原始语音信号；(b) 尺度2⁴时的小波变换；(c) 尺度2³时的相关系数；(d) 尺度2⁴时的相关系数；(e) 尺度2⁵时的相关系数

图2  基音周期检测结果

Fig.2  Results of pitch period estimation

图2(a)所示为在CCS(Code composer studio，代码集成开发环境)界面中观察到的原始语音信号。可以看出，语音采集平台确实采集到了从麦克风输入的自然语音。在这里截取样本的2 000~6 200点。本文中以22 kHz的频率采样，故这段语音的长度大约为91 ms，而基音周期的范围为3~25 ms。因此，这段语音信号包含足够的基音周期，可以用于进行基音分析。这段语音信号呈现准周期性，但由于受噪声等因素的影响，周期性并不明显。

图2(b)所示为尺度2⁴下对信号进行小波变换的结果。可以看出，经过小波变换，信号的锐变点比较明显，具有比图2(a)具有更明显的周期性。但是，由于受噪声的影响，变换后的波形中含有许多伪极大值点，为基音周期的识别带来了困难，检测错误的概率较大。

图2(c)所示为尺度2³时相关系数的计算结果。从图2(c)可以看出，经过相关系数的计算，信号的锐变点得到加强，而同时由噪声所引起的伪极大值点得到较大抑制。在图2(c)中观察的基音周期比图2(b)中的基音周期更加明显。图2(d)所示为尺度2⁴下相关系数的计算结果。与图2(c)相比，噪声的影响基本消除，可以很明显地看出相邻2个局部极大值之间的距离约为200个采样间隔，即大约9 ms。从图2(b)，2(c)和2(d)可以看出，通过小波变换后，在相邻尺度上计算相关系数来寻找局部极大值，比采用传统的小波变换方法对噪声的鲁棒性更强。

图2(e)所示为尺度2⁵下的相关系数计算结果。显然，与图2(c)和图2(d)相比，局部极大值的位置已经出现严重的偏差。限于语音信号本身的特性，分解尺度的上界为2⁵，尺度2⁵下相关系数的计算用到了尺度2⁶下小波变换的结果，而尺度2⁶下小波变换的结果不能用于判断声门的闭合时刻。

7  结  论

a. 基于TI公司制造的DSP芯片TMS320VC5509和CODEC芯片TLV320AIC23构建了一个语音采集系统。实验结果表明，基于AIC23和VC5509的语音信号采集系统工作正常，采集到了从麦克风输入的语音信号。

b. 利用从芯片TLV320AIC23采集到的一段语音信号，在DSP芯片TMS320VC5509中对其运用Mallat算法进行小波变换，并引入空域相关函数，利用计算不同尺度下的相关系数来代替传统的小波变换系数，通过判断不同尺度下相关系数局部极大值的位置来检测基音周期。

c. 引入空域相关函数的小波变换检测方法比传统的小波变换方法具有更好的抗噪声性能，基音周期检测的正确性也得到很大提高。

d. 在基音周期检测过程中，小波函数的选择非常重要。如何选择适合于基音周期检测的小波函数，有待进一步研究。
