稀有金属 2008,(04),536-539 DOI:10.13373/j.cnki.cjrm.2008.04.004
MPB5型Pd/C催化剂的失活表征
崔群 王海燕 堵文斌 汪洋
南京工业大学化学化工学院
扬子石油化工股份有限公司
摘 要:
采用BET, TG, ICP, XRD, SEM和TEM等分析手段对PTA加氢失活的MPB5型Pd/C催化剂进行了表征, 并与新鲜催化剂进行比较。结果表明, 失活催化剂的比表面积为837.8 m2.g-1, Pd的质量分数为0.37%, 比新鲜催化剂的比表面积 (1146.3 m2.g-1) 和Pd的质量分数 (0.53%) 分别下降了26.9%和30.2%;失活催化剂中Pd晶粒的粒径为501 00 nm, 约是新鲜催化剂中Pd晶粒的102 0倍。说明MPB5型Pd/C催化剂失活的主要原因是催化剂比表面积的下降, Pd含量的降低及Pd晶粒的长大。
关键词:
对苯二甲酸 ;Pd/C催化剂 ;失活 ;
中图分类号: O643.36
作者简介: 崔群 (E-mail: cuiqun@njut.edu.cn) ;
收稿日期: 2007-12-20
Deactivation of MPB5 Pd/C Catalysis
Abstract:
By means of BET, TG, ICP, XRD, SEM and TEM deactivation of MPB5 type Pd/C catalysts for terephthalic acid (PTA) hydrorefining was characterized and compared with the fresh Pd/C catalyst.The results indicated that the specific surface area was 837.8 m2·g-1 and the palladium mass percent was 0.37% for the deactivated Pd/C catalyst which decreased 26.9% and 30.2% comparing with the fresh one, respectively.The palladium particle size on the deactivated Pd/C catalyst was 50~100 nm, which was 10~20 times larger than that on the fresh one.In summary, the main reasons of deactivation of Pd/C catalyst were that the specific surface area of the catalyst deduced and the palladium content decreased and poor dispersion caused by palladium particles growing.
Keyword:
terephthalic acid;Pd/C catalysts;deactivation;
Received: 2007-12-20
Pd/C催化剂是PTA精制的主要催化剂, 某公司PTA装置过去一直使用美国Engelhard公司生产的CBA型Pd/C催化剂, 其催化活性较高, 但催化剂寿命较短, 一般为0.5~1年; 现在开始使用意大利Montetation公司生产的MPB5型Pd/C催化剂, 其稳定性好, 寿命比CBA型Pd/C催化剂有所增加, 约为1.5年。
一些研究报道了CBA型Pd/C催化剂的失活原因: 顾沛国
[1 ]
、 沈吕宁
[2 ]
、 张永福等
[3 ]
认为失活的主要原因是Pd流失、 Pd晶粒的长大; Nicola
[4 ]
、 陈筱金
[5 ]
、 侯振宇
[6 ]
、 曾宪春
[7 ]
认为S中毒也是Pd/C催化剂失活的主要原因; 熊大方
[8 ]
、 吴征等
[9 ]
认为有机物对催化剂孔道和表面的堵塞和覆盖是导致工业Pd/C催化剂工业应用失活的主要原因。
由于各公司使用的Pd/C催化剂不同, PTA生产的操作条件也有所差异, 因此造成Pd/C催化剂失活的原因也可能不同。 为指导某公司工业生产, 延长MPB5型Pd/C催化剂的使用寿命, 本文采用BET, TG, ICP, XRD, TEM等分析手段对失活的MPB5型Pd/C催化剂进行表征, 并与新鲜Pd/C催化剂比较, 得出其失活的主要原因。
1 实 验
本实验所使用的MPB5型Pd/C催化剂 (以下简称Pd/C催化剂) 来自某公司PTA装置。 采用Micromeritics公司2375型物理吸附仪测定催化剂的比表面积和孔径分布; 采用WCT-1型中温微机差热天平进行热重 (TG) 分析; 催化剂中钯和杂质金属含量的测定采用PE公司Optima 2000DV型等离子电感耦合直读光谱仪 (ICP) ; 催化剂晶相结构分析采用日本理学公司D-MAX/RB型X射线衍射仪 (XRD) ; 催化剂的表面形貌观察采用荷兰FEI公司Quanta 200型环境扫描电子显微镜 (SEM) ; 金属钯在催化剂上分散度的分析采用日本电子公司JEM-2010 UHR型透射电镜 (TEM) 。
2 结果与讨论
2.1 催化剂的比表面积和孔径分布
首先考察了失活Pd/C催化剂的比表面积、 孔体积和平均孔径的变化, 如表1所示。
从表1可知, 失活催化剂的比表面积 (837.8 m2 ·g-1 ) 和孔体积 (0.3513 cm3 ·g-1 ) 比新鲜催化剂的比表面积 (1146.3 m2 ·g-1 ) 和孔体积 (0.4791 cm3 ·g-1 ) 分别下降了26.9%和26.7%, 但失活催化剂的平均孔径 (1.6772 nm) 与新鲜催化剂的平均孔径 (1.6718 nm) 没有明显变化; 可能原因是催化剂表面和微孔中有较多的沉积物和吸附物, 从而覆盖催化剂表面和堵塞催化剂孔道。
表1新鲜和失活MPB5型Pd/C催化剂的比表面积、 孔体积和平均孔径
Table 1 Surface area, pore volume and average pore diameter of fresh and exhausted MPB5 Pd/C catalysts
Catalysts
Surface area/ (m2 ·g-1 )
Pore volume/ (cm3 ·g-1 )
Average pore diameter/nm
Fresh catalysts
1146.3
0.4791
1.6718
Exhausted catalysts
837.8
0.3513
1.6772
2.2 催化剂的表面形貌
为直观的观察失活催化剂中有机物的沉积现象, 进行了SEM分析, 结果见图1。 由图1 (a) 可见, 催化剂表面有大量细微褶皱、 空隙和凹凸; 而图1 (b) 显示催化剂表面大颗粒化, 表面平整, 出现块状剥落化和平整化, 表明有沉积物覆盖了催化剂的表面。
2.3 热重分析
通过热重表征来进一步分析失活催化剂中的沉积现象, 结果见图2。 由图2可见, 新鲜催化剂在60~80 ℃出现失重现象, 再升温至300 ℃过程中无失重现象。 失活催化剂在60~80 ℃和280~300 ℃出现失重, 280~300 ℃处的失重量约为5.81%。 由DTA曲线可知, 60~80 ℃为水的吸热峰, 是催化剂上的水脱附产生; 280~300 ℃处为放热峰, 可能是吸附在催化剂表面的PTA或邻苯二甲酸、 联苯、 蒽醌等其他副产物升华所造成的
[9 ]
。 这说明失活催化剂中存在有机物的沉积现象, 有机物会覆盖催化剂的表面、 堵塞催化剂的孔道, 从而造成催化剂的比表面积下降。
2.4 催化剂中钯和杂质的含量
Pd为催化剂的活性组分, 其含量的高低直接影响催化剂的活性。 新鲜、 失活催化剂中Pd及杂质金属含量的分析结果见表2。 从表2可知, 失活催化剂中Pd的质量分数为0.37%, 比新鲜催化剂 (0.53%) 降低了30.2%, 说明催化剂在工业运行过程中出现了明显的Pd流失现象。 由于金属Pd负载在活性炭表面, 操作中压力和温度的突变会导致催化剂破碎、 Pd流失, 而Pd含量的下降将直接导致催化剂活性的下降。
图1 MPB5型Pd/C催化剂的SEM照片
Fig.1 SEM images of MPB5 Pd/C catalysts (a) Fresh catalysts (bar=50 μm) ; (b) Exhausted catalysts (bar=50 μm)
图2 MPB5型Pd/C催化剂的TG图
Fig.2 TG patterns of MPB5 Pd/C catalysts (a) Fresh catalysts; (b) Exhausted catalysts
表2 MPB5型Pd/C催化剂中Pd负载量及杂质离子含量
Table 2 Palladium and impurities content in MPB5 Pd/C catalysts
Catalysts
Palladium content/%
Mass concentration of impurities/ (μg·g-1 )
Co
Ti
Cr
Fe
Fresh catalysts
0.53
3.8
6.5
113.8
678.0
Exhausted catalysts
0.37
6.9
6.2
171.6
1044.5

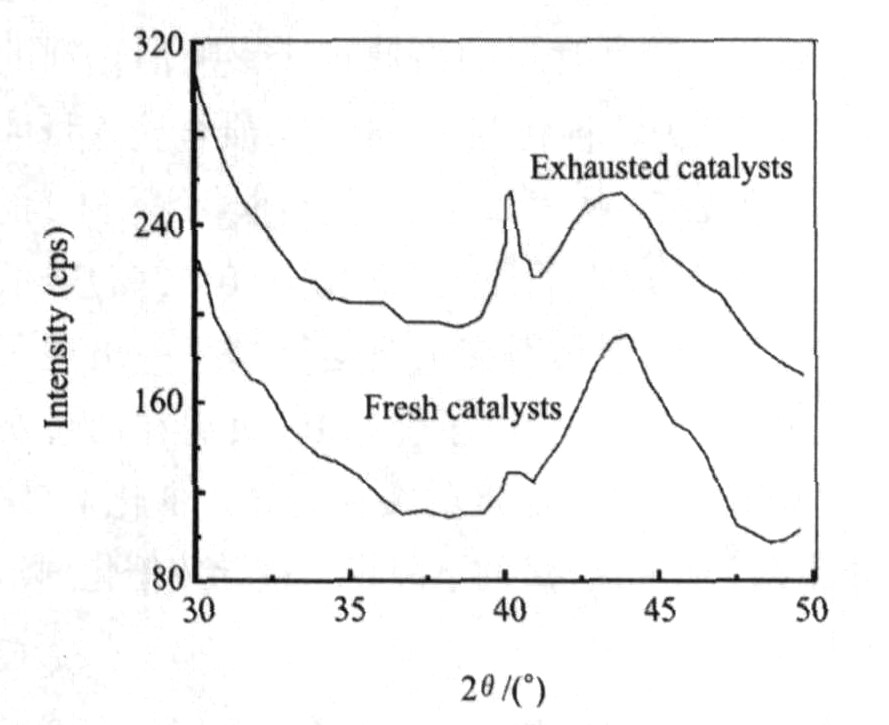

图3 MPB5型Pd/C催化剂的XRD图
Fig.3 XRD patterns of MPB5 Pd/C catalysts
另外, 表2可见, 失活Pd/C催化剂中Cr, Fe等的含量较新鲜Pd/C催化剂增加, 说明在催化剂运行过程中, 从反应器上腐蚀下来的Fe, Cr会富集在催化剂表面, 影响传质, 导致催化剂活性下降。
2.5 催化剂的XRD分析
为考察新鲜和失活Pd/C催化剂中金属钯的晶相结构, 进行了XRD分析, 如图3。 在Pd/C催化剂中, Pd分散在活性炭载体上, 呈现两种晶态: 一部分为微晶态, 在XRD上呈无定型散射, 不产生衍射峰; 另一部分为粗晶态, 在XRD上能产生衍射峰。 从图3可见, 新鲜催化剂在2θ 为40.06°处的衍射峰很弱, 说明绝大部分Pd是以微晶态负载在活性炭上。 失活催化剂在2θ 为40.06°处出现了强而尖锐的衍射峰, 表明Pd主要以粗晶态存在。 说明在使用过程中, Pd晶粒逐渐长大, 分散度降低。
2.6 钯的分散度
为了进一步分析失活催化剂中Pd晶粒的长大和聚集现象, 进行TEM分析, 结果见图4。 从图4 (a) 和 (b) 可见, 黑点为Pd微晶, 新鲜催化剂中Pd晶粒约为3~5 nm, 主要分布在活性炭孔道内及孔周围, 分散度较好。 图4 (c) 和 (d) 显示, 失活催化剂中Pd晶粒成团聚集, 粒径达到50~100 nm, 是新鲜催化剂中Pd晶粒的10~20倍, 且分布不均匀。 说明失活催化剂中存在严重的Pd晶粒聚集, 分散度降低的现象。 产生原因可能是反应温度较高 (280 ℃) , 操作中温度控制不当就会导致催化剂表面金属Pd粒径逐渐增加, 分散度降低
[10 ]
。
3 结 论
1. 针对某公司PTA精制的MPB5型Pd/C催化剂, 进行了表征和失活分析。 结果显示, 失活MPB5型Pd/C催化剂的比表面积为837.8 m2 ·g-1 , Pd的质量分数为0.37%, 比新鲜催化剂的比表面积 (1146.3 m2 ·g-1 ) 和Pd的质量分数 (0.53%) 分别下降了26.9%和30.2%; 失活催化剂中Pd晶粒的粒径为50~100 nm, 是新鲜催化剂中Pd晶粒的10~20倍。
图4 MPB5型Pd/C催化剂的TEM图
Fig.4 TEM images of MPB5 Pd/C catalysts
(a) Fresh catalysts (bar=0.2μm) ; (b) Fresh catalysts (bar=20 nm) ; (c) Exhausted catalysts (bar=0.2μm) ; (d) Exhausted catalysts (bar=20 nm)
2. 造成MPB5型Pd/C催化剂失活的原因, 主要是有机物的沉积、 覆盖使催化剂比表面积下降; Pd的流失及Pd分散度的降低。
3. 在MPB5型Pd/C催化剂使用过程中, 应严格控制反应条件, 减少Pd的流失、 Pd晶粒的团聚, 以延长催化剂使用寿命。
