氨基硫脲改性硅胶对Pd2+的动态吸附性能
杨明珠1，李耀威1，王 刚2，刘 健1
(1. 华南师范大学 化学与环境学院 环境理论化学省部共建教育部重点实验室，广州 510006；
2. 广东省环境科学研究院，广州 510045)
摘 要：采用异相合成法，以硅胶为基质、氨基硫脲为功能试剂，通过硅烷偶联剂连接制备出一种新型吸附材料。利用FT-IR、BET、TG与XRD等分析技术对材料的性质进行表征，并进一步研究其对Pd2+的动态吸附性能。结果表明：与未改性的硅胶相比，经氨基硫脲改性后的硅胶对Pd2+的吸附性能得到大幅度提升；Thomas模型能够准确地反映吸附过程特征，其相关性系数均大于0.930。在给定的实验条件下，其动态最大吸附容量为0.121 mmol/g，最大回收率为55.91%；提高溶液初始浓度和吸附柱高度，或者降低流速，可提高材料的饱和吸附容量；材料经过5次循环使用后，吸附能力基本保持不变，可重复利用。
关键词：硅胶；氨基硫脲；Pd2+；动态吸附
中图分类号：TQ424.3 文献标志码：A
Dynamic adsorption behavior of Pd2+ on silica gel functionalized with thiosemicarbazide
YANG Ming-zhu1, LI Yao-wei1, WANG Gang2, LIU Jian1
(1. Key Laboratory of Theoretical Chemistry of Environment, Ministry of Education,
School of Chemistry and Environment, South China Normal University, Guangzhou 510006, China;
2. Guangdong Provincial Academy of Environmental Science, Guangzhou 510045, China)
Abstract: A novel thiosemicarbazide modified silica gel (SG-TSC) was prepared and characterized by Fourier transform infrared spectroscopy (FT-IR), specific surface area (BET), thermogravimetric (TG), X-ray diffraction (XRD), and so on. The property of SG-TSC of adsorbing Pd2+ from aqueous solution was studied in fixed-bed column. The results show that the adsorption ability of thiosemicarbazide modified silica gel for Pd2+ is enhanced obviously. The Thomas model is found to be suitable for describing the dynamic adsorption process with correlation coefficient more than 0.930. The dynamic highest loading capacity and recovery rate are 0.121 mmol/g and 55.91% under the specified experimental conditions. The dynamic saturation adsorption capacities increase with the increase of both influent metal concentration and bed height, but decrease with increase of flow rate. The adsorption capacity of the adsorbent is found to be apparently constant even after its repeating use for 5 cycles. The SG-TSC can be used as an adsorbent for recovery of Pd2+ ions from aqueous solution.
Key words: silica gel; thiosemicarbazide; Pd2+; dynamic adsorption
贵金属钯具有耐高温、抗氧化性强及优良的催化活性，作为重要的催化材料，被广泛应用于石油化工、电子电器及汽车尾气净化等重要研究领域。钯资源储量较少、价格昂贵，因此，回收二次资源中的钯尤为重要[1-2]。固相萃取技术因具有有机溶剂消耗少、操作简单、选择性高等优势被广泛应用于回收贵金属离子，特别是将与贵金属具有络合能力的官能团通过化学修饰负载于各种基体上制备新型吸附剂已成为该领域的研究热点[3-6]。硅胶因具有热稳定性好、化学性质稳定、比表面积大、机械强度高和易于进行表面化学改性等优势，常被用来改性作吸附材料富集回收溶液中的贵金属离子[6-8]。
因不同的络合官能团对金属离子的选择性不同，结合能力的强弱也不同，因此，官能团的选择是有效分离富集Pd2+的关键因素之一。根据软硬酸碱理论，本文作者选择易与Pd2+形成稳定络合物且含有S、N配位原子的氨基硫脲(TSC)作为功能试剂，以硅胶为基质，制备出氨基硫脲改性硅胶(SG-TSC)固相萃取吸附剂，用于吸附溶液中的Pd2+。考察了动态吸附条件下，流速、吸附柱高度及溶液初始Pd2+浓度等对SG-TSC吸附Pd2+性能的影响，确定最佳吸附条件，以期为该材料的实际应用提供理论支持。
1 实验
1.1 实验主要仪器及试剂
硅胶(SG，150~250 μm，青岛谱科分离材料有限公司)；氨基硫脲(TSC，国药集团化学试剂有限公司，分析纯)；3-氯丙基三甲氧基硅烷(CPTMO，98%，阿拉丁试剂)；钯离子标准溶液(1000 mg/L，国家有色金属及电子材料分析测试中心)。傅里叶变换红外光谱仪(IRPrestige-21，日本岛津)，热重分析仪(Perkin-Elmer TGA7，美国Perkin-Elmer)，比表面积及孔径分布仪(ASAP2020M，美国麦克公司)，场发射扫描电子显微镜配Oxford-X-Max-50电制冷X射线能谱仪(ZEISS-Ultra-55，德国Carl Zeiss公司)，X射线粉末衍射仪(BRUKER D8 ADVANCE，德国 Bruker公司)，火焰原子吸收分光光度计(TAS-986，北京普析通用仪器有限公司)。
1.2 SG-TSC的制备

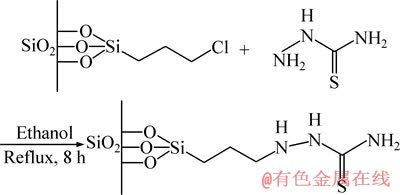

将20 g SG加入浓HCl中，加热回流6 h，用去离子水洗涤至中性，180 ℃下干燥16 h。将8 g活化SG加入80 mL干燥的甲苯溶剂中，慢慢向其中滴加8 mL 3-氯丙基三乙氧基硅烷(CPTMO)，N2保护下，回流反应12 h，过滤，产物依次用甲苯、乙醇和乙醚多次洗涤，80 ℃下真空干燥6 h。将6 g氨基硫尿(TSC)加入到100 mL乙醇中，加热使其溶解，加入8 g上述产品，回流反应8 h，过滤，用乙醇和热水多次洗涤，80 ℃下真空干燥12 h，得到产品SG-TSC。制备原理如图1所示。
图1 SG-TSC的制备原理
Fig. 1 Preparation principle of SG-TSC
1.3 SG-TSC对Pd2+的动态吸附实验
自制玻璃小柱(100 mm×9 mm)依次用去离子水、无水乙醇、pH=3的缓冲溶液洗涤备用。取50 mg SG-TSC湿法装柱，用缓冲溶液调节至吸附柱达到最佳状态，将10 mg/L Pd2+溶液以适当的流速过柱，每隔4 min取样，用FAAS测定残留Pd2+的含量。
吸附柱中SG-TSC对Pd2+总吸附量qt/(mmol/g)按式(1)计算[9]：
式中：qt为时间为t时的吸附量，mmol/g；ct和c(t-4)分别为在t和(t-4)时Pd2+的浓度，mg/L；m为吸附剂质量，mg；Vm为4 min内收集的溶液体积，mL。
1.4 数据分析
Thomas模型[10-11]假设在吸附柱吸附过程中有平推流作用，常用来描述吸附柱动态吸附过程中的理论性能，其线性表达式按式(2)进行：
(2)
式中：kT为Thomas模型常数，L/(min·mmol)；c0和ct分别为初始和在时间t时Pd2+的浓度，mmol/L；v为溶液流速，mL/min；m为吸附剂质量，mg；t代表整个流出时间，min；qmax为理论最大吸附量，mmol/g。
2 SG-TSC的表征
2.1 红外光谱分析

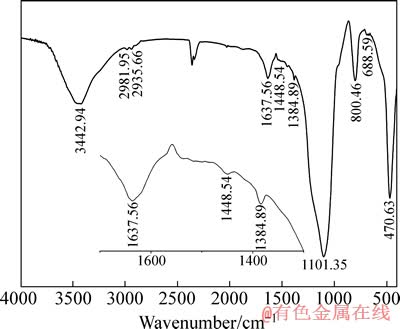

图2所示为SG-TSC的红外光谱。由图2可知，在3442.94、1101.35、470.63和800.46 cm-1处的吸收峰为硅胶的特征吸收峰。经TSC改性后，SG在975.98 cm-1处自由硅羟基特征峰消失，而在688.59、1384.89、1448.54、2935.66和2981.95 cm-1处出现了—CCl—、—CN—、—NH—与—CH2—伸缩振动特征峰[12-13]，证明SG被成功改性。
图2 SG-TSC的红外光谱
Fig. 2 FTIR spectra of SG-TSC
2.2 XRD分析

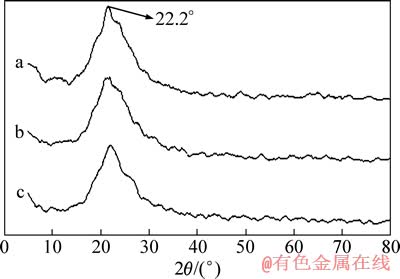

图3所示为SG、SG-TSC和SG-TSC-Pd的XRD谱。由图3可知，硅胶及改性硅胶的最强衍射峰都出现在22°左右，反应前后硅胶的拓扑结构没有发生本质的变化，说明硅胶在功能化之后机械强度的稳定性仍然较好。图中产品没有新的衍射峰出现，表明接枝到硅胶表面功能基团是以非晶态形式存在的[14]。
图3 SG、SG-TSC与SG-TSC-Pd的XRD谱
Fig. 3 XRD patterns of SG (a), SG-TSC (b) and SG- TSC-Pd (c)
2.3 BET及孔结构分析

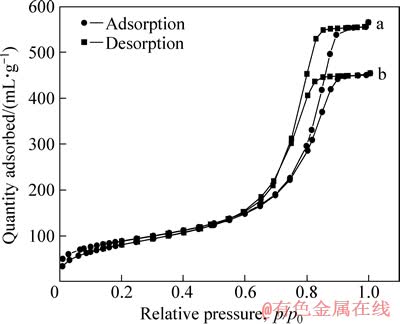

图4所示为SG和SE-TSC的氮气吸附-脱附等温线。由图4可知，吸附-解吸等温线中滞后环的形状相似，按照BDDT分类法可知，该吸附等温线属于第IV类型等温吸附线，说明它们可以对氮气分子发生多层吸附，并且本身存在可以引起毛细管凝聚的介孔结构。在吸附-脱附等温线中，两种吸附等温线均在p/p0约为0.7处分离，证明吸附材料具有统一的介孔结构[15]。另外，经TSC改性后，BET由原来321.808 m2/g下降到305.843 m2/g，孔容由原来的0.859 mL/g下降到0.696 mL/g，孔径分布向小孔径处移动。这是因为硅胶表面接枝量的增加，交联产物的出现以及接枝物的位阻效应等在一定程度上阻碍了硅胶对氮气分子的吸收，导致改性硅胶的BET、孔容与孔径均降低。图5所示为SG和SG-TSC的BJH脱附孔径分布曲线。
图4 SG与SG-TSC的氮气吸附-脱附等温线
Fig. 4 Nitrogen adsorption-desorption isotherms of SG (a) and SG-TSC (b)
图5 SG(a)与SG-TSC(b)的BJH脱附孔径分布
Fig. 5 BJH desorption pore size distribution of SG and SG-TSC
2.4 热稳定性分析

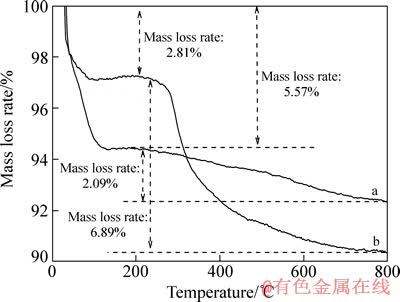

图6所示为SG和SG-TSC热重分析曲线。由图6可知，在0~180 ℃温度范围内，SG与SG-TSC质量损失主要是物理吸附水的减少；在180~600 ℃温度范围内，SG-TSC的质量损失率比SG的高4.8%，说明SG表面有机试剂受热分解导致质量损失[16]；在约300 ℃时，SG-TSC迅速产生质量损失，此时，嫁接到硅胶表面上的氨基硫脲开始分解，证明材料稳定性较好，可耐300 ℃高温。
图6 SG与SG-TSC的热重分析图
Fig. 6 Thermogravimetric analysis curves of SG (a) and SG-TSC (b)
2.5 EDX分析

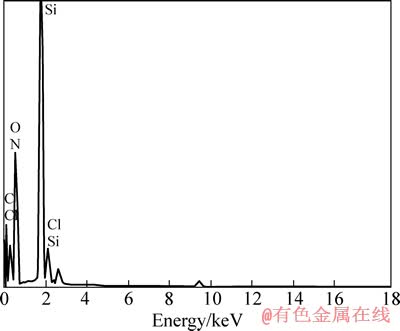

图7所示为SG-TSC的能谱分析图。由图7可知，SG-TSC中元素质量分数分别为23.36% C、31.1% Si、42.45% O、1.49% N、11.24%C、0.36% S。证明氨基硫脲成功地改性硅胶，通过含S量计算可知，嫁接到硅胶表面TSC的量为0.113 mmol/g。
图7 SG-TSC的能谱分析图
Fig. 7 Energy spectrum analysis of SG-TSC
3 动态吸附结果与讨论
3.1 流速、吸附高度和初始Pb2+浓度对吸附性能的 影响

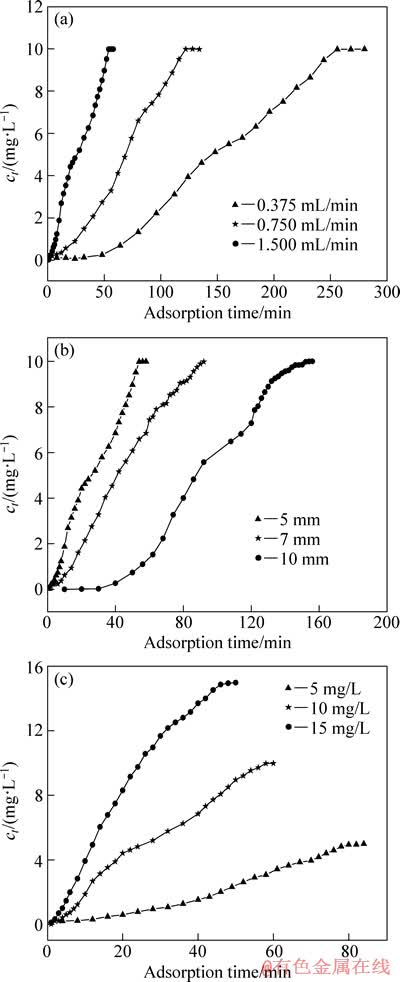

图8所示为流速、吸附高度和初始Pb2+浓度对SG-TSC吸附水溶液中Pd2+穿透曲线的影响。由图8(a)可看出：随着流速由0.375 mL/min增加到1.5 mL/min，吸附柱穿透加快，穿透时间由48 min缩短至4 min，而饱和时间由244 min缩短至50 min。这是因为流速过快，SG-TSC与Pd2+接触时间较短，吸附不充分。而在低流速的条件下，Pd2+有足够的时间通过材料的孔道向颗粒内部扩散，因而使材料内部的活性位点也能够被占据。但流速也不宜太慢，否则易造成柱内液相的纵向返混，处理量降低，操作时间延长。由表1实验结果可知，当流速由0.375 mL/min增加到1.5 mL/min时，实验饱和吸附容量(qm,e)由原来的0.102 mmol/g下降到0.074 mmol/g，回收率(η)由原来的51.79%下降到44.95%。因此，在实际应用中，当处理量不大时，尽量选择低流速通过吸附柱来确保高的回收率。
图8 流速、吸附高度和初始Pd2+浓度对穿透曲线的影响
Fig. 8 Effect of flow rate (a), bed height (b) and influent Pd2+ concentration (c) on breakthrough curves
控制流速为1.5 mL/min，进水初始Pd2+浓度为10 mg/L，考察了吸附柱高度对SG-TSC吸附水溶液中Pd2+穿透曲线的影响。由图8(b)可知，随吸附柱高度由5 mm提高到10 mm，对应装入吸附柱中吸附剂的质量由50 mg增加到100 mg，吸附柱穿透减慢，穿透时间由4 min延长到45 min，而饱和时间由40 min延长到140 min。这是因为随吸附柱高度的增加，吸附柱表面吸附位点增加，停留时间延长，使得吸附柱穿透减慢，有利于提高Pd2+的回收率。但吸附柱过高，反而会增加水流阻力，使处理效率降低。由实验结果表1可知，当吸附柱高度由5 mm提高到10 mm时，qm,e与回收率都显著提高。因此，在实际应用中，当处理量较小时，尽量选择较高的吸附柱以确保高的回收率，但当处理量较大时应适当降低柱高，从而提高吸附效率。
在3根相同50 mg的SG-TSC吸附柱上，控制流速为1.5 mL/min，考察了不同初始Pd2+浓度对SG-TSC吸附水溶液中Pd2+穿透曲线的影响。由图8(c)可知，随进水初始Pd2+浓度由5 mg/L提高到15 mg/L，吸附柱穿透加快，穿透时间由16 min缩短到2 min，而饱和时间由74 min缩短到44 min。这是因为随进水初始Pd2+浓度的增加，溶液在吸附剂中的扩散动力增加，
扩散速率加快，有利于材料孔道内部活性位点的吸附，从而提高了qm,e。但高浓度易导致吸附柱穿透加快，穿透点提前，回收率下降。由表1实验结果可知，当初始浓度由5 mg/L增加到15 mg/L时，回收率下降了18.07%，所以该材料处理低浓度的溶液具有良好的吸附效果，可很好地应用于回收环境中的微量金属钯。
3.2 Thomas模型线性拟合
为了进一步研究吸附柱动态吸附过程中的理论性能，利用Thomas模型对实验数据进行线性拟合。拟合所得理论饱和吸附容量(qm,c)和吸附速率常数(KT)值列于表1。由表1拟合结果可知：qm,c与qm,e变化趋势一致且误差较小，拟合的线性相关系数R2(0.930~0.989)均接近于1，则说明Thomas模型适用于描述该吸附过程。因此，该吸附行为符合Langmuir模型与二级动力学规律，其吸附机理属于单分子层化学吸附，即一个吸附位点一旦被占据后吸附就不再发生[10]。
重复性使用是吸附材料的一个重要性能指标。材料经过5次循环利用后，吸附与解吸曲线基本相同，经Thomas模型拟合，其吸附能力基本保持不变，回收率均大于90%。说明材料具有很好的重复利用性。
4 结论

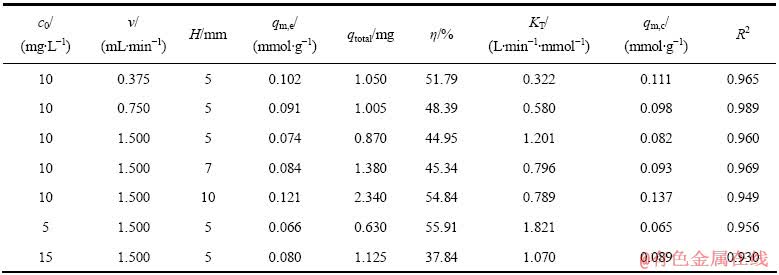

表1 Thomas模型拟合曲线各参数数据
Table 1 Parameters of Thomas model under different conditions using linear regression analysis
1) 经过化学改性，将TSC成功嫁接到SG结构中，可用于水溶液中Pd2+的富集回收。
2) 动态吸附研究结果表明：Thomas模型能够很好的预测该吸附过程，提高溶液初始浓度与吸附柱高度并降低流速，可提高材料的饱和吸附容量。
3) 该材料吸附效果较好且再生能力优良，具有一定的实际应用价值。
