DOI: 10.11817/j.ysxb.1004.0609.2020-39605

掺杂剂对SnO₂基导电膜性能的影响

樊  琳，许珂敬，张  衡，魏春城

(山东理工大学 材料科学与工程学院，淄博 255000)

摘  要：以SnCl₄·5H₂O和SnCl₂·2H₂O为Sn源，分别以SnF₂、SbCl₃和La(NO₃)₃·6H₂O为掺杂剂，采用溶胶-凝胶-气相沉积法制备了SnO₂基导电膜，主要研究掺杂剂的掺入对薄膜的表面形貌、微观晶体结构及光电性能的影响，探讨其掺杂机理。通过四探针电阻率/方阻测试仪、双光束紫外可见分光光度计、扫描电子显微镜、X射线粉末衍射仪和X射线光电子能谱分析系统等设备对SnO₂基导电膜进行测试分析。结果表明：采用3种掺杂剂制备的SnO₂基导电膜均为四方金红石结构，其表面形貌分别为金字塔状、贝壳状以及不规则多面体状。其中SnO₂:Sb导电膜的性能最好，当以掺杂量为12%(摩尔比)的SbCl₃为掺杂剂时，SnO₂基导电膜的电阻率为1.36×10^-3 Ω·cm，透射率为78.9%，综合光电性能指数为61.87×10^-4 Ω^-1。另外，不同掺杂元素的掺杂类型不同，对能级结构、晶胞结构、表面形貌、综合光电性能的影响也不同，且n型掺杂剂改性效果优于p型掺杂剂。

关键词：SnO₂基导电膜；光电性能；掺杂剂；掺杂机理

文章编号：1004-0609(2020)-11-2648-10　　     中图分类号：TB34  　     文献标志码：A

透明导电薄膜因其广泛的应用，越来越受到人们的关注。透明导电薄膜可分为透明导电金属薄膜、透明导电氧化物(Transparent conductive oxide，TCO)薄膜、非氧化物透明导电化合物薄膜和导电性颗粒分散介质体等。其中，透明导电氧化物薄膜具有良好的耐磨性、较为稳定的物理化学性质和较好的附着性^[1]，在太阳能电池^[2]、光电器件^[3]的制备等领域有较好的发展前景，故而受到广泛的关注。

目前，TCO薄膜主要有三大体系，即SnO₂基薄膜、In₂O₃基薄膜和ZnO基薄膜。其中，工业生产最成熟的是In₂O₃基薄膜，但因其化学稳定性差^[4]，In元素昂贵且有毒，现已被限制使用；ZnO基薄膜在制备时需严格控制镀膜环境，工业制备不成熟^[5]；SnO₂基薄膜成本低廉、易制备，且有优良的化学稳定性能，但其导电性能较差。有研究发现，通过掺杂可以提高SnO₂基薄膜导电性^[6-12]，使其成为In₂O₃基薄膜最好的替代品。

SnO₂的掺杂方式有n型掺杂和p型掺杂两种。掺杂后在禁带上方靠近导带底附近引入施主能级，施主能级中的电子跃迁到导带中，成为电子载流子，这类掺杂为n型掺杂；掺杂后在禁带下方靠近价带顶附近引入受主能级，价带中的电子易激发到受主能级上填补空位，而在价带中留下一个空位，成为空穴载流子，这类掺杂为p型掺杂。

n型掺杂剂有Fe、F和Sb^[6-12]等，其中以非金属元素F和类金属元素Sb为主。ZHU等^[7]以SnF₂为掺杂剂，采用磁控溅射法所制备的SnO₂:F薄膜电阻率约为1×10^-2 Ω·cm，而TRAN等^[8]和史晓慧等^[9]采用溶胶-凝胶法制备出电阻率仅为1×10^-3~1×10^-4 Ω·cm的SnO₂:F薄膜，这说明使用SnF₂掺杂在液相反应中制备的SnO₂薄膜电阻率更低。WANG等^[10]以SbCl₃为掺杂剂，采用CVD法制备的SnO₂:Sb薄膜电阻率为1×10^-1 Ω·cm左右。KESKENLER等^[11]采用溶胶-凝胶法制备的SnO₂:Sb薄膜电阻率为3.44×10^-2 Ω·cm，而YU等^[12]采用磁控溅射法制备的SnO₂:Sb薄膜电阻率仅为8.23×10^-4 Ω·cm。显然，制备方法不同，SnO₂薄膜电阻率就不同，说明制备方法对SnO₂:Sb薄膜性能的影响较大。

本研究以F为非金属元素代表、以Sb为类金属元素代表和以La为稀土金属元素代表作为掺杂剂，采用自主创新的溶胶-凝胶-气相沉积法制备不同掺杂剂掺杂的SnO₂导电膜，探讨不同种类掺杂剂对SnO₂导电性能的影响，旨在系统研究不同掺杂剂的掺杂对SnO₂的膜性能影响的规律及机制。

1  实验

1.1  SnO₂:F前驱体的制备

将CH₃OH(溶剂，分析纯≥99.5%，天津致远化学试剂有限公司)、HO(CH₂)₂NH₂(分散剂，分析纯≥99.0%，天津大茂化学试剂厂)和NH₃·H₂O(催化剂，25%~28%(质量分数)，烟台双双化工有限公司)按照(摩尔比)34:1:1.89的混合，在50 ℃下搅拌10 min，加入24.54g SnCl₄·5H₂O(分析纯＞99.0%，天津大茂化学试剂厂)，继续搅拌至溶液呈无色透明，加入适量(n(F)/n(Sn)=6%~22%)的SnF₂ (分析纯＞98.5%，上海萨恩化学技术有限公司)作为F源，在50 ℃下继续搅拌5 h，陈化2 d，得到SnO₂:F前驱体。

1.2  SnO₂:Sb前驱体和SnO₂:La前驱体的制备

以摩尔比1:50配比将SnCl₂·2H₂O溶解在C₂H₅OH中，在80 ℃下回流搅拌4 h，得到SnO₂溶胶；加入适量(n(Sb)/n(Sn)=10%~14%)的SbCl₃(分析纯＞99.0%，上海麦克林生化科技有限公司)作为Sb源，继续回流搅拌4 h，在30 ℃下水浴陈化2 d，得到SnO₂:Sb前驱体。以上述相同方式加入适量(n(La)/n(Sn)=1%~5%)的La(NO₃)₃·6H₂O(分析纯＞99.0%，上海阿拉丁生化科技股份有限公司)作为La源，得到SnO₂:La前驱体。

1.3  不同掺杂的SnO₂基导电膜的制备

将上述前驱体置于坩埚中，把预处理过的玻璃基片(镀有 SnO₂基膜6 mm厚的浮法玻璃，金晶(集团)有限公司生产)置于前驱体上方约1.5 cm处，于马弗炉中，在500 ℃下气相沉积120 min，制得不同掺杂剂掺杂的 SnO₂ 基导电膜样品。

1.4  性能表征

采用FT-330型四探针电阻率/方阻测试仪测试薄膜电阻率；采用TU-1901型双光束紫外可见分光光度计测试薄膜在可见光区的透射率；采用Quanta 250型扫描电子显微镜(SEM)观察薄膜表面的形貌结构；采用D8ADVANCE型X射线粉末衍射仪(XRD)分析薄膜的物相及结晶度；采用ESCALAB 250型X射线光电子能谱(XPS)分析薄膜表面化学性质(元素组成、元素化学态)，用C 1s的结合能284.8 eV作为能量的标定。

一般地，SnO₂基导电膜的光学性能和电学性能是对立的，即透射率高的样品其电阻率高，电阻率低的样品其透射率也低。为了表征TCO薄膜的综合光电性能，采用HAACKE等^[13]定义的综合光电性能指数为计算公式。其中：T为薄膜透射率；R_sh为薄膜的方块电阻；t为薄膜厚度；为薄膜的电阻率。数值越大，薄膜的综合光电性能越好。

不同掺杂剂的SnO₂膜的禁带宽度值(E_g)根据Kubelka-Munk公式^[14]给出，其中：A为一个比例常数；为吸收系数，可由^[15]推导为；为光子能量。E_g可通过延长曲线的线性部分至处得出。

所有样品的性能测试在膜厚为0.9 μm时测得。

2  结果与讨论

2.1  不同掺杂剂对导电膜光电性能的影响

2.1.1  F掺杂对SnO₂膜光电性能的影响

表1所列为不同F掺杂量SnO₂膜的光电性能。很显然，F掺杂量在6%~14%(摩尔比)的范围内，随着F掺杂量的增加，SnO₂:F膜的透射率逐渐降低，这是因为薄膜中的载流子浓度增大，对光子的吸收增强。但在F掺杂量＞14%后薄膜电阻率开始升高，这是因为当F掺杂量较低时，F取代SnO₂中O的位置，F^-的掺入有效调节SnO₂的禁带宽度^[16]，使载流子浓度增加，薄膜电阻率降低；当F掺杂量＞14%时，载流子浓度高，F不再取代O的位置，而是以间隙离子的形式存在，此时薄膜中会自发地出现具有相反电荷的缺陷中心以补偿自由载流子，即引发了离子化合物的自补偿效应^[17]，导致自由电子密度和迁移率降低，从而使得SnO₂膜电阻率升高，导电性能降低。当F掺杂量为14%时，其综合光电性能最好，Φ_TC值为49.44×10^-4 Ω^-1。

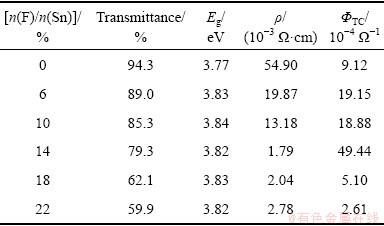

表1  不同F掺杂量的SnO₂:F膜的光电性能

Table 1  Photoelectric performance of SnO₂:F films prepared with F doping contents

2.1.2  Sb掺杂对SnO₂膜光电性能的影响

表2所列为不同Sb掺杂量的SnO₂:Sb膜的光电性能。由表2可知，掺杂量在10%~14%的范围内，随着Sb掺杂量的增加，SnO₂:Sb膜的透射率降低，其电阻率呈先降低后增高趋势。由于Sb³⁺易被氧化成Sb⁵⁺，在SnO₂:Sb膜中，Sb以Sb³⁺和Sb⁵⁺两种价态存在^[18]，Sb⁵⁺对SnO₂为n型掺杂，Sb³⁺则为p型掺杂，这两种离子之间的相互作用会降低SnO₂:Sb膜的电学性能^[19]。掺杂量较少时，Sb⁵⁺为主导，随着Sb⁵⁺含量的增加，薄膜中载流子浓度增加，其电阻率降低；当Sb掺杂量增加至大于12%以后，固溶在SnO₂中的Sb⁵⁺达到饱和，Sb³⁺含量逐渐增多，薄膜电阻率呈现增高趋势。当Sb掺杂量为12%时，其综合光电性能指数Φ_TC最大，即综合光电性能最好。

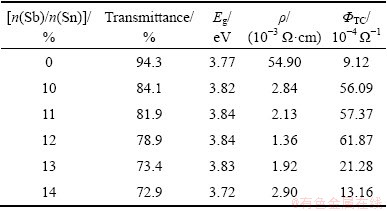

表2  不同Sb掺杂量的SnO₂:Sb膜的光电性能

Table 2  Photoelectric performance of SnO₂:Sbfilms prepared with Sb doping contents

2.1.3  La掺杂对SnO₂膜光电性能的影响

表3所列为不同La掺杂量的SnO₂:La膜光电性能。很明显，La掺杂量在1%~5%范围内时，随着La掺杂量的增加，SnO₂:La膜的透射率和电阻率均呈下降趋势，当La掺杂量到达到5%时，其透射率下降到70.6%，电阻率减小至1.70×10^-3 Ω·cm。较高的La掺杂量使载流子浓度增大，在电阻率减小的同时，载流子浓度对光子的吸收增强，也导致透射率的不断下降。当La掺杂量为4%时，其综合光电性能较好，为19.6×10^-4 Ω^-1。

表3  不同La掺杂量的SnO₂:La膜的光电性能

Table 3  Photoelectric performance of SnO₂:La films prepared with La doping contents

2.1.4  不同掺杂剂制备的SnO₂基导电膜光电性能的比较

表4所列为以SnF₂、SbCl₃和La(NO₃)₃·6H₂O为掺杂剂的SnO₂膜样品光电性能比较。图1所示为不同掺杂剂制备的SnO₂膜在可见光范围内的透射率光谱。

由表4和图1可看出，掺杂样品的透射率均有所降低，但均大于70%。其中SnO₂:F和SnO₂:Sb膜透射率在79%左右，而SnO₂:La膜透射率为72.8%，这可能是由不同掺杂剂制备SnO₂膜的载流子浓度差异造成的。

由表4可知，未掺杂SnO₂膜具有很高的电阻率为54.90×10^-3 Ω·cm。以SnF₂、SbCl₃、La(NO₃)₃·6H₂O为掺杂剂均可大幅降低SnO₂膜的电阻率，分别为1.79×10^-3、1.36×10^-3和1.92×10^-3 Ω·cm。当以SbCl₃为掺杂剂，掺杂浓度为12%时，所制得的SnO₂膜的综合光电性能指数Φ_TC=61.87×10^-4 Ω^-1最大，即其综合光电性能最优。

图2所示为不同掺杂剂制备的SnO₂膜的曲线，未掺杂SnO₂膜的禁带宽度为3.77 eV，而F、Sb和La掺杂的SnO₂膜的禁带宽度分别为3.82、3.85和3.86 eV。掺杂膜的禁带宽度明显窄于未掺杂膜的禁带宽度，这是因为薄膜中的载流子浓度较高时，引起了Burstein-Moss效应^[20]，即n型重掺杂时，费米能级进入导带中；p型重掺杂时，费米能级进入价带中，使得禁带宽度变大。

表4  不同掺杂剂SnO₂膜的光电性能

Table 4  Photoelectric performance of SnO₂ films prepared with different dopants

2.2  不同掺杂剂对导电膜表面形貌的影响

不同掺杂剂制备的SnO₂膜的表面形貌如图3所示。很明显，未掺杂的SnO₂膜内颗粒呈棒状且分布均匀(见图3(a))。SnO₂:F膜内颗粒呈金字塔状且棱角清晰，其颗粒尺寸在400 nm左右(见图3(b))。SnO₂:Sb膜内颗粒呈贝壳状且棱角清晰，颗粒尺寸较细小约为100~200 nm，排列更为致密(见图3(c))。相比其他样品，SnO₂:La膜内颗粒较为圆润，呈不规则多面体状，其颗粒尺寸与SnO₂:Sb相当(见图3(d))。

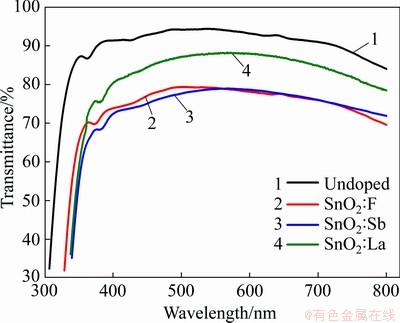

图1  不同掺杂剂制备的SnO₂膜的透射率光谱

Fig. 1  Transmittance spectra of SnO films prepared with different dopants

不同掺杂剂制备的SnO₂膜的表面形貌可能与替代离子与被替代离子半径差有关，半径差相差较小掺杂剂制备的SnO₂:F和SnO₂:Sb膜内颗粒形状相似，且都有清晰的棱角，而半径差相差较大掺杂剂制备的SnO₂:La薄膜颗粒较圆润，无清晰棱角。结合表4可发现，膜内颗粒棱角较清晰的样品比颗粒圆滑的样品综合光电性能好，可能是因为这些棱角有利于光子散射，提高光子吸收率，增强光电转换率。

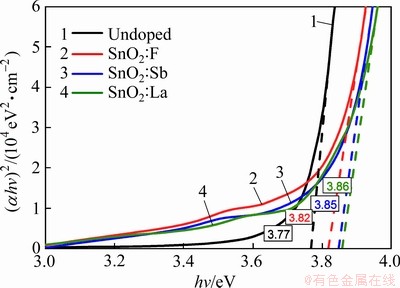

图2  不同掺杂剂制备的SnO₂膜的曲线

Fig. 2    curves of SnO₂-based conductive films prepared with different dopants

图3  不同掺杂剂制备的SnO₂膜的SEM像

Fig. 3  SEM images of SnO₂-based conductive films prepared with different doptants

2.3  不同掺杂剂对导电膜微观晶体结构的影响

图4所示为不同掺杂剂制备SnO₂膜的XRD谱。由图4可见，所有的样品均为四方金红石型结构，这表明以SnF₂为掺杂剂时，F元素进行O位掺杂，以SbCl₃和La(NO₃)₃·6H₂O为掺杂剂时，Sb元素和La元素进行Sn位掺杂，也就是说掺杂剂的掺入没有生成其他相。另外，图4中的半峰宽发生明显变化，按SnO₂: F、SnO₂:La、SnO₂:Sb的顺序逐渐增大，根据谢乐公式，其晶粒尺寸逐渐变小。

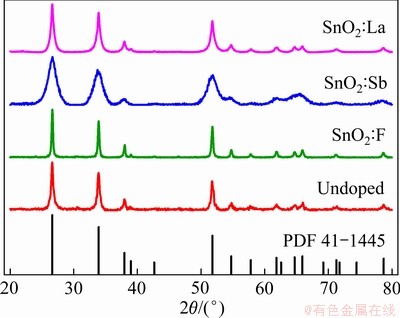

图4  不同掺杂剂制备的SnO₂基导电膜XRD谱

Fig. 4  XRD patterns of SnO₂-based conductive films prepared with different dopants

表5所列为分别掺杂F、Sb和La的SnO₂膜和未掺杂SnO₂薄膜的晶胞参数。当以SnF₂为掺杂剂时，F^- (1.33 )的离子半径较小，取代O^2- ( 1.40 )时引起SnO₂晶格收缩，导致晶格常数和晶胞体积减小。当以SbCl₃或La(NO₃)₃·6H₂O为掺杂剂时，离子半径较大的Sb⁵⁺ (0.94 )或La³⁺ ( 1.06 )取代Sn⁴⁺ (0.75 )位置；引起晶格膨胀，导致晶格常数和晶胞体积增大。

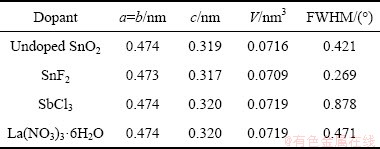

表5  不同掺杂剂SnO₂基导电膜的晶胞参数

Table 5  Various parameters of SnO₂-based films prepared with different dopants

2.4  不同掺杂剂对SnO₂基薄膜掺杂机理的分析

采用溶胶-凝胶-气相沉积法制备SnO₂基导电膜的过程中，不同掺杂剂的掺入会影响其光电性能、表面形貌和微观结构。掺杂类型是SnO₂基薄膜性能的主要影响因素，不同元素的掺杂类型可由其在SnO₂基薄膜中的价态判断。

图5所示为14% SnF₂掺杂的SnO₂薄膜XPS谱。从样品全谱图(图5(a))可观察到Sn，O，F和C元素的特征峰，表明样品中只含有这4种元素。图5(b)所示为F 1s谱，位于675.9、679.6、681.1和683.8 eV的峰均对应于F元素的1s轨道。说明样品中的F元素均以F^-形式存在，替代O^2-的位置，为n型掺杂。图5(d)所示为Sn 3d谱，位于486.97和495.39 eV的峰分别对应于Sn元素的3d_5/2和3d_3/2轨道，表明样品中的Sn为Sn^4+[21]。

图6所示为12% SbCl₃掺杂的SnO₂薄膜的XPS谱。图6(b)所示为Sb 3d轨道谱，其中位于529.71和538.97 eV处的峰为Sb⁵⁺的特征峰，位于530.41 eV处的峰为Sb³⁺的特征峰^[22]，样品中的Sb元素以Sb⁵⁺和Sb³⁺的形式存在，Sb⁵⁺和Sb³⁺在掺杂时均替代Sn⁴⁺的位置，Sb⁵⁺对SnO₂为n型掺杂，Sb³⁺则为p型掺杂，Sb⁵⁺和Sb³⁺之间的相互作用会降低SnO₂:Sb薄膜的综合光电性能。图6(d)中位于486.97和495.39 eV的峰分别对应于Sn元素的3d_5/2和3d_3/2轨道，表明样品中的Sn为Sn^4+[23]。

图7所示为4% La(NO₃)₃·6H₂O掺杂的SnO₂薄膜的XPS谱。从全谱图(见图7(a))可看出样品中只含有Sn、La、O和C 4种元素。图7(b)所示为La 3d谱，位于835.30和839.25 eV的峰均与La 3d_5/2轨道相对应，为La³⁺的特征峰。掺杂时La³⁺取代Sn⁴⁺的位置，为p型掺杂。图7(d)所示为Sn 3d谱。其中位于486.80和487.48 eV处的峰对应于Sn 3d_5/2轨道，而495.25 eV处的峰对应于Sn 3d_3/2轨道，均为Sn⁴⁺的特征峰。

综上所述，当以SnF₂和SbCl₃为掺杂剂时，F^-取代SnO₂中的O^2-、Sb⁵⁺取代SnO₂中的Sn⁴⁺，均为n型掺杂，在禁带上方靠近导带底附近引入了施主能级。当以La(NO₃)₃·6H₂O为掺杂剂时，La³⁺取代SnO₂中的Sn⁴⁺，为p型掺杂，在禁带下方靠近价带顶附近引入受主能级。施主能级和受主能级的引入均可有效改变SnO₂的禁带宽度，同时引发光电效应，使其电阻率和在可见光区的透射率均有所降低。由于n型掺杂的多子为电子，p型掺杂的多子为空穴，而本征SnO₂属于n型半导体，所以n型掺杂剂改性效果优于p型掺杂剂。

掺杂引起的晶格结构变化是SnO₂基薄膜性能的次要影响因素。SnO₂为四方金红石型结构，每个Sn原子与临近的6个O原子成键，每个O原子与临近的3个Sn原子成键，构成类似正八面体结构。SnO₂的掺杂模型如图8所示，当以SnF₂为掺杂剂时，F^-进行O位掺杂；而以 SbCl₃和La(NO₃)₃·6H₂O为掺杂剂时，Sb⁵⁺和La³⁺为Sn位掺杂，在取代过程中会产生不同程度的晶格收缩或膨胀，在宏观上表现为表面形貌的差异。

图5  SnO₂:F薄膜的XPS谱

Fig. 5  XPS spectra of SnO₂:F films

图6  SnO₂:Sb薄膜的XPS谱

Fig. 6  XPS spectra of SnO₂:Sb films

图7  SnO₂:La薄膜的XPS谱

Fig. 7  XPS spectra of SnO₂:La films

图8  SnO₂掺杂模型示意图

Fig. 8  Schematic diagrams of crystal structure model of SnO₂(a), SnO₂:F(b), SnO₂:Sb(c) and SnO₂:La(d)

3  结论

1) 以掺杂量14%的SnF₂为掺杂剂时，SnO₂:F薄膜透过率为79.3%，电阻率为1.79×10^-3 Ω·cm，综合光电性能指数为49.44×10^-4 Ω^-1；以SbCl₃为掺杂剂，随着掺杂量的增加，SnO₂:Sb薄膜的综合光电性能指数先升高后降低，在掺杂量为12%时达到最大，为61.87×10^-4 Ω^-1；而以La(NO₃)₃·6H₂O为掺杂剂，掺杂量为4%时，其综合光电性能指数为19.60×10^-4 Ω^-1。显然，以SbCl₃为掺杂剂的SnO₂基薄膜的综合光电性能较好。

2) 不同掺杂剂制备的SnO₂膜均为四方金红石相结构，以SnF₂、SbCl₃和La(NO₃)₃·6H₂O为掺杂剂时，SnO₂膜的表面形貌分别为金字塔状、贝壳状和不规则多面体状。SnO₂:F和SnO₂:Sb薄膜内颗粒具有清晰棱角，对光子的利用率较高，其综合光电性能较好。

3) 3种掺杂剂的掺杂均可提高SnO₂薄膜的光电性能，其作用机理主要是通过掺杂剂的掺入，在禁带中引入了施主能级或受主能级，有效改变了SnO₂的禁带宽度，改善其电学性能，同时引发了光电效应，使其在可见光区的透射率有所降低。

4) 不同掺杂剂的SnO₂薄膜光电性能具有差异，主要原因是不同掺杂元素的掺杂类型不同，其导电机理也不同，n型掺杂以电子为多子，p型掺杂以空穴为多子。不同掺杂剂对SnO₂能级结构的改变不同，进而影响其晶胞结构、表面形貌及综合光电性能。此外，不同掺杂剂的掺杂位置不同，取代离子与被取代离子半径之间存在一定差距，引起不同程度的晶格畸变，对SnO₂薄膜微观结构、表面形貌和光电性能也有一定的影响。
