DOI: 10.11817/j.ysxb.1004.0609.2020-35729

停放时间对6061铝合金性能及微观组织的影响

寇琳媛^{1, 2}，王  冠^{1, 2}，马  超¹，卞东伟¹

(1. 宁夏大学 机械工程学院，银川 750021；

2. 宁夏大学 宁夏智能装备CAE重点实验室，银川 750021)

摘  要：采用宏观检测与显微分析相结合的手段，研究不同停放时间下6061铝合金的力学性能与微观组织的变化规律。结果表明：停放时间对6061铝合金的晶粒尺寸有较大影响，晶粒尺寸呈先增大后减小的趋势；停放时间对6061铝合金弹塑性变形过渡阶段有较大影响，但对弹性及塑性阶段变形的影响很小。6061铝合金在停放为0~2 h时，力学性能无明显变化，变形后试样表面光滑，变形协调性较好；停放时间为12 h时，材料的抗拉强度和屈服强度降至最低，但伸长率提高，试样表面呈橘皮形貌，变形均匀性较差；停放时间为24 h~15 d时，合金的强度回升并逐渐趋于稳定。结果表明：随着停放时间的增长，6061铝合金断口的韧窝直径和深度不断增加，第二相粒子的尺寸也不断增大，形状由球状、带状逐渐转变为板状、块状。通过研究得到6061铝合金满足汽车结构强韧化需求，综合性能最优需求的停放时间为12~24 h。此研究结果能够为6061铝合金加工工艺优化提供理论指导。

关键词：6061铝合金；停放时间；力学性能；微观组织

文章编号：1004-0609(2020)-04-0750-13　　     中图分类号：TG146.21 　　     文献标志码：A

可进行热处理强化的铝合金在热处理过程中存在“停放效应”，即合金经过固溶淬火到进行人工时效处理的过程中，几乎不可避免的需要一段停放时间，这段时间对合金综合力学性能、耐腐蚀性能等的影响称为“停放效应”。7050-T6铝合金在0~250 s淬火转移时间内其抗剥落腐蚀性能随着淬火转移时间的延长而减小^[1]。无锆7055合金，其强度随停放时间的延长在20 s时达到最大值，然后略有下降；而含锆7055合金的伸长率在20s内随停放时间的增加而缓慢下降，在20 s后快速下降^[2]。ROBINSON等^[3]指出停放会对7050铝合金在压缩变形中的加工硬化行为产生影响，随着停放时间的减少材料冷变形后的残余应力水平降低。祝伟忠等^[4]通过对比不同停放时间下A6N01-T5铝合金的强度和伸长率，确定了型材力学性能与停放时间的关系曲线，发现淬火后立即进行人工时效时合金强度最高，停放时间8~30 h内强度最低，停放时间超过30 h后，强度逐渐稳定。张洪辉 等^[5]指出6061铝合金的停放时间为8~20 h时，经人工时效处理后，合金的强度下降较大，但伸长率得到提升。很多学者关注停放过程中合金微观组织的变化，CESCHINI等^[6]研究了停放时间为0~96 h时A356铝合金的性能变化，指出预时效中形成的团簇成分影响了最终材料的力学性能。1933合金在5~90 s的短停放时间内，随着停放时间的增加，晶粒内产生η平衡相，材料的力学性能逐渐及耐腐蚀性能降低；为了保证合金具有较高的力学性能，在进行淬火转移时，温度应高于366 ℃^[7]。2024铝合金在短时间停放时会形成圆形的Al-Cu-Mg沉淀相以及形状不规则的Al-Cu-Mn- Si-Fe沉淀相^[8]，但随着停放时间的增加，材料的内部及表面会形成壳状的颗粒，使合金的腐蚀性能降低。国内学者伊琳娜等^[9]、宋伟苑等^[10]、杜君^[11]采用宏观力学性能实验与显微组织检测相结合的手段对7xxx系铝合金开展研究。结果表明，停放效应对7xxx系铝合金的强度、抗腐蚀性及电导率会造成显著影响，并建议停放时间不超过14 d。王雪玲等^[12]研究了停放时间、人工时效时间对6082-T651铝合金板材力学性能和显微组织的影响，提出6082-T651铝合金板材最佳停放时间为不超过4 h。刘星兴等^[13]、李翔等^[14]认为停放过程中发生自然时效，会消耗淬火空位，弱化6061铝合金烤漆时效的硬化能力，温变形可降低停放效应对烤漆硬化的影响。

综上所述，现有研究虽然在合金停放效应上获得了一些成果，但其研究工作主要集中在停放效应对材料宏观力学性能的影响规律，缺少针对停放导致的微观组织演化与宏观力学特性关系的系统研究，因此，立足于汽车行业对高强高韧铝合金薄板的需求，本文作者系统开展停放时间对6061铝合金的宏微观特性及变形行为影响的研究，为车身用铝合金的生产加工提供理论指导和实验参考。

1  实验

实验采用的坯料是由西南铝业生产的6061轧制铝合金板，其合金成分见表1。

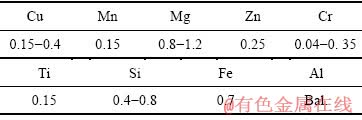

表1  6061铝合金的化学成分

Table 1  Chemical composition of 6061 aluminum alloy (mass fraction, %)

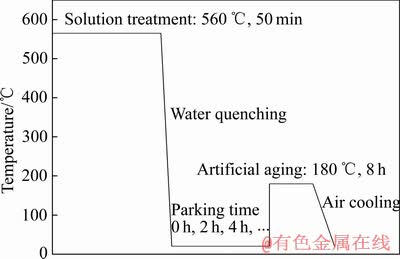

热处理选用的是SX2-10-12N箱式电阻炉和DHG-9145A鼓风干燥箱，热处理工艺路线为：固溶处理(560 ℃, 50 min)→水淬→停放→人工时效(180 ℃, 8 h)，如图1所示。6061铝合金停放时间分别为0 h、2 h、4 h、6 h、12 h、24 h、3 d、7 d、15 d、30 d、60 d。

图1  停放效应实验流程图

Fig. 1  Heat treatment flow of 6061 aluminum alloy with parking effect

热处理后的材料沿垂直轧制方向取样，在磨抛机上依次用600^#、800^#、1000^#水磨砂纸研磨后，使用抛光布配合水与研磨膏进行精细研磨，并达到无划痕的镜面效果；随后用体积比1:9的高氯酸与无水乙醇溶液电解抛光，时间10 s，电压25 V；阳极覆膜采用体积比1:20的氟硼酸和水，时间3 min，电压25 V，酒精清洗后吹干，在蔡司金相显微镜上观察其微观组织。

硬度检测采用310HVS-5维氏硬度计测试，载荷为49.04 N，保荷时间为20 s；为了保证硬度值的精确性，预先对试样进行机械抛光与电解抛光，避免表面氧化层对硬度值的影响。在每个试样上选取5个点进行硬度测试，将得到的数据去掉最大值和最小值后求平均数作为最终结果。

拉伸试样按照GB/T 228—2002《金属材料室温拉伸实验方法》中的规定加工而成，厚度2.0 mm，其中轧制方向与试样轴向垂直。采用MTS E45型万能实验机进行准静态拉伸实验。拉伸速率为2 mm/min，力学性能取3组稳定实验的平均值。采用扫描电子显微镜观察拉伸后试样断口的形貌，并进行能谱分析。

2  结果与讨论

2.1  停放时间对微观组织的影响

图2所示为6061铝合金停放0 h、6 h、12 h、24 h、7 d、30 d再经过人工时效的金相图。通过对比其中的微观组织可以看出：停放0 h时，6061铝合金晶粒尺寸均匀性较好，晶粒形状为不规则的多边形；停放6~12 h时，部分晶粒的尺寸显著增大，晶粒尺寸的均匀性降低；停放时间大于24 h时，晶粒尺寸的又有所减小，晶粒尺寸的一致性提高，并逐渐趋于稳定。

晶粒尺寸会影响合金的强度，晶粒的均匀程度决定着合金伸长率的大小。为研究不同停放时间下铝合金晶粒的差异，以GB/T 6394—2002《金属平均晶粒度测定方法》为标准，基于200倍的金相图像进行晶粒尺寸的测量，其结果如图3所示。

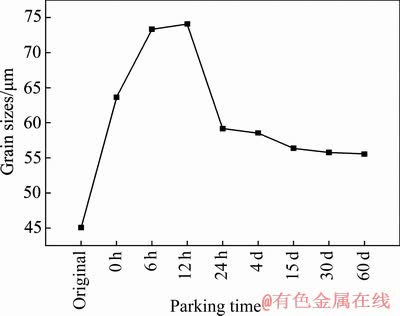

由图3可知，原始轧制态试样未经过固溶和人工时效处理，晶粒尺寸较小，约为45 μm；热处理过后的6061铝合金晶粒尺寸发生明显变化，停放时间为0 h时晶粒尺寸约为63 μm。随着停放时间的增加，晶粒尺寸的变化大致呈现两个阶段；停放0~12 h晶粒的尺寸逐渐长大；停放时间为12 h时，平均晶粒尺寸达到最大，约为74.5 μm。随着停放时间的继续增长，晶粒的尺寸开始变小，停放时间超过24 h后，晶粒尺寸进入到平台期，此时，平均晶粒尺寸约为59 μm，与停放12 h的晶粒尺寸相比较，减小约26.3%，并随时间的推移有持续减小的趋势。

图2  不同停放时间下6061铝合金的微观组织

Fig. 2  Microstructures of 6061 Al alloy under different quench delay time

图3  不同停放时间6061铝合金的晶粒尺寸

Fig. 3  Grain size of 6061 Al alloy under different quench delay time

2.2  停放时间对材料性能与变形的影响

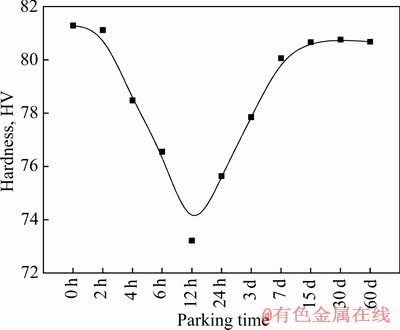

图4所示为停放时间与6061铝合金硬度的关系曲线。由图4可知，停放时间为0~2 h时，合金的硬度变化不大；但当停放时间为2~12 h时，合金的硬度快速下降，并在停放12 h时，达到最小值73.2HV，较停放0h时下降了10%；停放12 h~7 d时，合金的硬度开始快速增长，并在停放15 d后，达到稳定状态，约为81HV，较初始值降低了0.7%左右。

图4  停放时间对6061铝合金硬度的影响

Fig. 4  Effect of quench delay time on 6061 Al alloy hardness

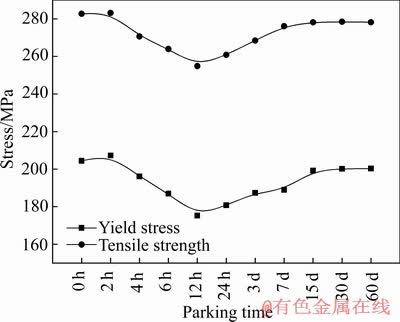

图5  停放时间与6061铝合金的屈服强度、抗拉强度的关系

Fig. 5  Relationship of quench delay time with yield strength and tensile strength of 6061 Al alloy

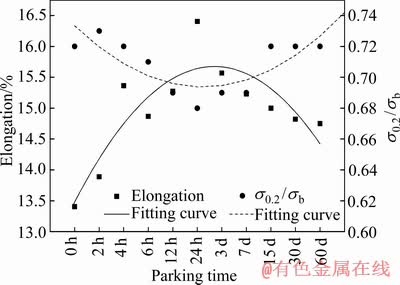

图6  停放时间与6061铝合金的伸长率、屈强比的关系

Fig. 6  Relationship of quench delay time with elongation and yield ratio of 6061 Al alloy

将实验得到的应力-应变曲线数据进行分析计算，得到停放时间与6061铝合金屈服强度、抗拉强度、伸长率、屈强比的关系，如图5和6所示。由图5和6可知，6061铝合金在停放前2 h内力学性能变化不大，抗拉强度约为283.17 MPa，屈服强度约为207.26 MPa，伸长率约为13.89%；但当停放时间为2~12 h时，6061铝合金的力学性能出现了明显的下降，并在停放12 h时达到最低值，抗拉强度降低至254.87 MPa，屈服强度降低至175.25 MPa，但伸长率提高至15.25%；停放时间为12 h~7 d时，合金的性能有所提高，但幅度不大；最终合金的性能在停放时间15 d后趋于稳定，在此区间内，抗拉强度约为280.00 MPa，屈服强度约为200.00 MPa，伸长率约为14.75%。抗拉强度与屈服强度所受影响的趋势几乎保持一致，而伸长率则恰好相反。

屈强比是指材料的屈服强度与抗拉强度的比值。屈强比低的合金材料延伸性能佳、结构可靠度高，过高的屈强比意味着材料的屈服强度与抗拉强度相近，这会影响材料的可靠性；但由于屈强比过低又会导致材料的屈服点与抗拉强度差距过大，性能得不到充分发挥，因此，需要结合实际要求来判断材料屈强比高低的好坏。结合图6可知，屈强比的趋势与强度趋势相似，在停放0~1 h时，屈强比稳定在0.72左右；并在停放时间为1~24 h时，呈明显下降趋势，屈强比最低达到0.68；停放24 h后，屈强比开始上升；直到15 d后，屈强比稳定在0.72。通过屈强比与衍生率变化曲线可知，面向汽车行业的强韧化需求，6061铝合金综合性能最优的停放时间为12~24 h。

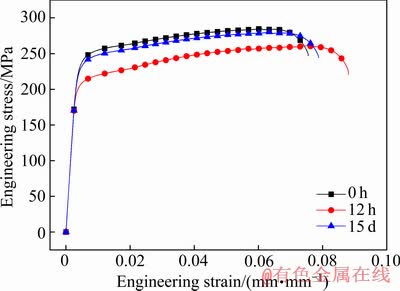

图7所示为典型停放时间0 h、12 h、15 d条件下材料的工程应力-应变曲线。由图7可见，6061铝合金在不同停放时间下的应力-应变曲线的弹性段几乎完全一致；通过计算测量，得出其斜率约为68 GPa，说明停放对材料的弹性模量没有影响。

图7  不同停放时间下6061铝合金的真实应力-应变曲线

Fig. 7 True stress-strain curves of 6061 Al alloy under different quench delay time

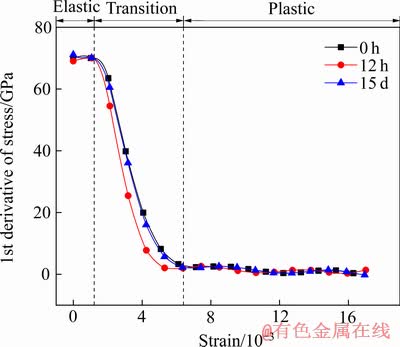

为准确获得弹塑性变形的临界点，对应力-应变曲线进行微分，并结合Langevin Mod非线性拟合，获得应力的变化率曲线，如图8所示。由图8可知，曲线由3个典型阶段组成，在变形初期，应力-应变曲线保持稳定的斜率，其斜率值即为6061铝合金的弹性模量，三组试样曲线基本重合，说明停放时间对弹性变形线性阶段的影响较小。当应变超过材料的比例极限σ_p后斜率开始下降，其中停放时间为12 h试样应力1阶倒数曲线最先开始发生下降，且下降速度明显高于停放0 h与15 d试样。当应变超过0.006时，材料完全进入塑性变形，三组试样的曲线再次重合，应力1阶倒数曲线的下降速度减慢并最终达到稳定。说明停放时间对塑性变形阶段的影响较小。

图8  合金的应力-应变曲线一阶微分

Fig. 8  First-order differential of stress and strain curves of alloy

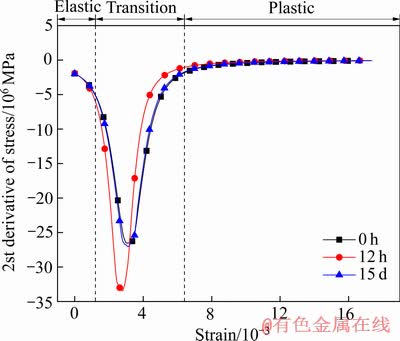

对图8再次微分能够获得试样应力斜率的变化率曲线，其结果如图9所示。曲线的最低点为应力-应变曲线的突变点，即为发生塑性变形的临界应变ε_cr。由图9可知，停放0 h与15 d试样应力二阶倒数曲线基本重合，临界应变约为0.0032；而停放12 h试样的临界应变出现较早，约为0.0026，且曲线的谷值更低。说明停放时间会对6061铝合金的弹塑性变形过渡阶段产生显著影响。

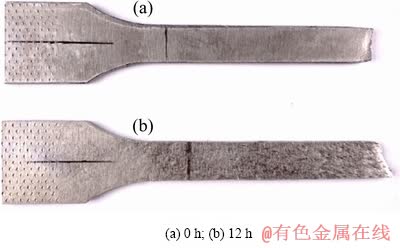

由图7可知，停放0 h、12 h、15 d的6061铝合金颈缩与失效断裂的临界应变量为0.078、0.086、0.079。图10所示为铝合金轴向拉伸实验后试样的宏观形貌。对比拉伸后试样表面形貌特征可知，停放0 h试样拉伸变形后表面光滑；而停放12 h试样的表面较为粗糙，其断口附近呈现出类似于橘皮的凹凸。橘皮现象的主要原因是合金内晶粒的粗大不均匀。当粗大的晶粒受到外力作用时，晶粒沿受力方向拉长，并发生畸变；由于晶粒发生变形的方向不一致，其滑移方向上的剪应力在方向、大小上存在的差异，使得合金内各个晶粒产生不同的变形。这种由应力与变形导致的不均匀性，使合金表面产生了凹凸不平的变形。由图3可知，停放12 h的6061铝合金材料内部晶粒粗大且尺寸不均，是导致试样表面出现橘皮现象的主要原因。

图9  合金的应力-应变曲线二阶微分

Fig. 9  Second-order differential of stress and strain curves of alloy

图10  不同停放时间下拉伸试样的宏观表面

Fig. 10  Macroscopic surfaces of tensile specimens under different quench delay time

2.3  SEM分析

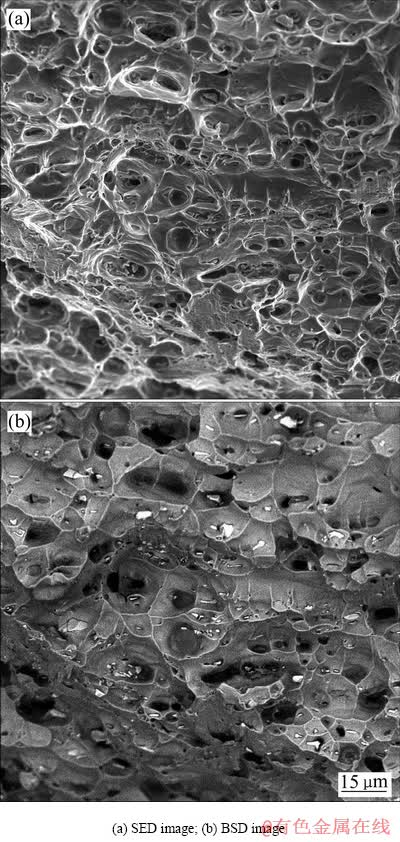

采用扫描电镜观察铝合金的拉伸断口，分析不同停放时间下拉伸试样断口韧窝大小、深浅以及第二相的大小和分布。图11(a)所示为停放2 h时拉伸试样的断口SED像，由图11(a)可知，试样断口表面分布着大量的韧窝，韧窝的深度较浅，韧窝多呈圆形且直径较小，部分尺寸较大的韧窝中包含尺寸更小的韧窝，形成“韧窝中的韧窝”。在尺寸较大的韧窝边缘及部分韧窝中能够观察到明显的微孔，其成因是由于第二相粒子受力后脱出基体所致。除韧窝外，断口表面还存在一定的台阶状区域，因此停放2 h时的6061铝合金塑性较差，韧性断裂中包含着脆性断裂。图11(b)所示为停放2 h时合金的BSD像，清晰反映了合金的第二相分布及形貌。由图11(b)可知，第二相粒子的形貌主要为球状及板条状，尺寸约为5 μm，且分布较为均匀，主要集中在韧窝的内部，部分较小的第二相也出现在韧窝边缘。

图11  停放2 h时铝合金的SEM像

Fig. 11  SEM images of aluminum alloy parked for 2 h

图12(a)所示为停放12 h时拉伸实验断口的SED像。由图12(a)可以看出，与停放2 h相比，断口的显微形貌出现了明显变化：断口表面台阶状花纹彻底消失，并出现了更多的韧窝，韧窝分布较密集，这些韧窝直径变化不大但形状更圆，大韧窝中包含小韧窝的情况减少，但韧窝边界的微孔仍然大量存在。除此之外，还可以看到部分韧窝的深度明显增加，难以直接观察到韧窝中的第二相粒子。图12(b)所示为停放12 h时合金的BSD像。在此停放时间下，第二相出现明显变化，原先较为均匀且分散的第二相粒子变得更加集中，一个较小的韧窝中可能聚集了多个第二相粒子。第二相粒子多分布在韧窝之中，几乎每个韧窝中都能观察到第二相粒子。此停放时间下的第二相中长条状粒子的厚度有所增加，且数量明显减少，取而代之的是多边形状的粒子。

图12  停放12 h时铝合金的SEM像

Fig. 12  SEM images of aluminum alloy parked for 12 h

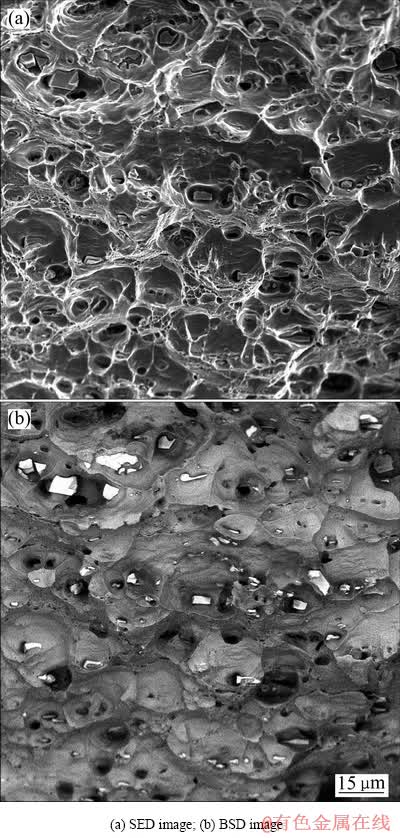

图13(a)所示为停放24 h时拉伸实验断口的SED像，与之前相比，最显著的变化是韧窝直径明显增大，形状不一且伴有被拉长的畸变现象。大韧窝中包含小韧窝的情况进一步减少，韧窝边界的微孔也出现减少的迹象。韧窝的深度较深，但能够直接观察到尺寸较大的第二相粒子。图13(b)所示为停放24 h时合金的BSD像。由图13(b)可以发现，停放24 h时，试样中小尺寸的第二相粒子出现聚集现象，某些韧窝中的二次相粒子甚至超过10颗以上；与之前不同的是，一些较大尺寸的第二相粒子也有聚集，部分韧窝中甚至出现了约10 μm的第二相，其周围分布着一些较小的第二相。

图13  停放24 h时铝合金的SEM像

Fig. 13  SEM images of aluminum alloy parked for 24 h

图14(a)所示为停放15 d时拉伸实验断口的SED像。与停放24 h相比，可以发现此时的韧窝数量变少且直径明显变小，多为较小的圆形韧窝或较大的椭圆韧窝，此时大韧窝中包含小韧窝的情况基本消失。部分断口处出现了一些脆性断裂的痕迹，表现为台阶状花纹。图14(b)所示为停放15 d时合金的BSD像，可看出此时的断口内第二相粒子明显长大且分布较不均匀，小尺寸粒子聚集现象不再出现。此时的第二相粒子多为厚板状或块状，长条状的第二相粒子较少。第二相粒子多分布在韧窝内，微孔中鲜见第二相粒子。

图14  停放15 d时铝合金的SEM像

Fig. 14  SEM images of aluminum alloy parked for 15 d

图15(a)所示为停放30 d时拉伸实验断口的SED像，可明显看出，此时韧窝形貌与停放15 d时的已经区别不大，此时韧窝直径进一步减小，且椭圆形韧窝数量减少，韧窝形状多为圆形，韧窝深度变浅；部分断口较为平整并呈现台阶状，这是脆性断裂的特征。图15(b)所示为停放30 d时合金的BSD像，与停放   15 d相比，部分第二相粒子尺寸变大，但分布规律基本相同，粒子形状多为多边形块状，散布在韧窝中。

总之，停放2 h时的断口表面较为平整，韧窝的数量较少，直径小且浅，韧窝边缘有微孔，且出现韧窝中包含韧窝的现象；第二相粒子多为圆球状和长条状多边形，分布在韧窝和微孔中，大小相对均匀。停放12 h时，韧窝的数量明显增加，且直径变大、深度变深，韧窝周围微孔仍大量存在且明显变大，第二相粒子开始出现聚集，一个韧窝中可能出现几个第二相粒子。停放24 h时，韧窝直径进一步增大且深度较深，韧窝周边的微孔数量减少但尺寸变大，第二相尺寸变大，部分甚至达到10 μm，部分大尺寸的第二相粒子参与到粒子聚集。停放15 d时，小尺寸第二相粒子不再聚集，出现尺寸较大的第二相粒子，此时断口韧窝直径较小，深度较浅，部分区域出现台阶状断口，停放30 d的断口形貌与停放15 d时的相近。

图15  停放30 d时铝合金的SEM像

Fig. 15  SEM images of aluminum alloy parked for 30 d

2.4  EDS分析

6000系铝合金中的富铁相主要分为α-AlFeSi和β-AlFeSi两类。α-AlFeSi主要有立方晶体和六方晶体两种结构，按形状分主要有汉字状、粒状和多边形   状^[15]。α-AlFeSi按化学计量大致分为Al₁₂Fe₃Si₂、Al₈Fe₂Si与Al₁₂Fe₃Si，其中Fe与Si的摩尔比约为1.38~2.75。β-AlFeSi为单斜晶体结构，多为长条板状，主要有Al₅FeSi和Al₉Fe₂Si₂两种，Fe与Si的摩尔比约为0.8~1.13^[16]。由于试样已经过热处理，因此，合金中的β-AlFeSi相应较少，可通过计算Fe与Si的原子比来判断第二相种类^[17]。

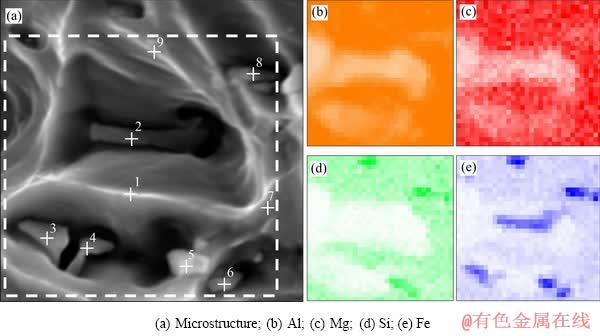

图16所示为停放2h时合金的微观组织和元素分布，表2所列为各点元素的摩尔分数。结合图16 表2可以看出，除Al基体外，Mg元素分布也较为广泛，Fe与Si元素分布情况较为相似，因此，可以判断图中第二相中包含富铁相。通过计算可以看出，点1和点5位置的主要成分是Al基体，含有少量的Mg化合物且不含Fe；点2、3、4的Fe与Si摩尔比分别为1.67、1.67、1.64，因此，可推断该点为α-AlFeSi。

图17所示为停放12 h时合金的微观组织和元素分布，表3所列为各点元素的摩尔分数。结合图17和表3可以看出，点5、点6与点8的Fe与Si摩尔比为1.86、2.49及2.00，推测为α-AlFeSi相；同时，点2、点3与点4出现了一种Fe浓度很高的第二相，其中Si不足以与如此高浓度的Fe形成化合物，该第二相呈现出多边形或板状形貌。

图16  停放2 h时6061铝合金显微组织与元素分布

Fig. 16  Microstructures and elements distributions of 6061 aluminum alloy parked for 2 h

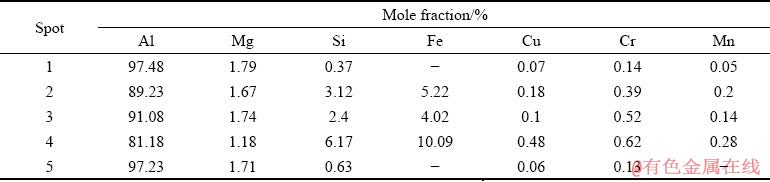

表2  停放2 h时6061铝合金元素的浓度

Table 2  Elements concentration of 6061 aluminum alloy parked for 2 h

图17  停放12 h时6061铝合金显微组织与元素分布

Fig. 17  Microstructures and elements distributions of 6061 aluminum alloy parked for 12 h

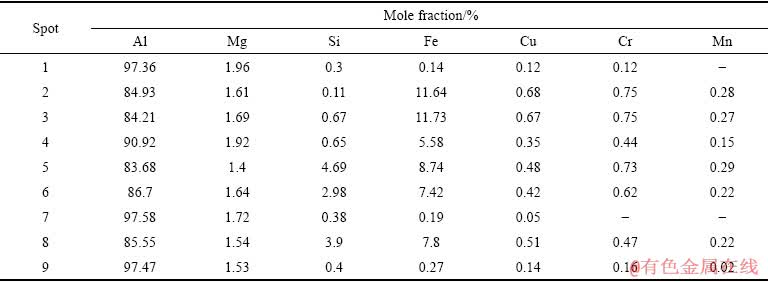

表3  停放12 h时6061铝合金元素的浓度

Table 3  Element concentration of 6061 aluminum alloy parked for 12 h

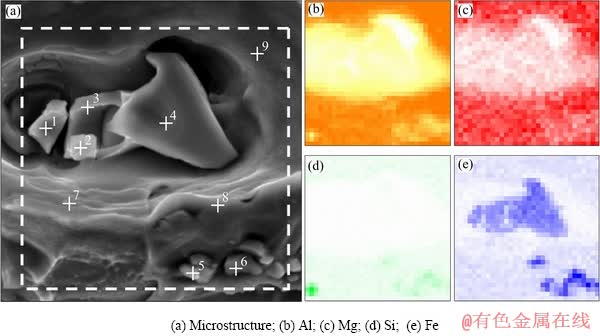

图18所示为停放24 h时合金的微观组织和元素分布，表4所列为各点元素的摩尔分数。结合图18和表4可以看出，点1、2、3、4中含高浓度Fe的第二相进一步增多，且Fe浓度进一步提高，第二相较粗大且形状呈多边形，各点Al与Fe摩尔比分别为2.87、4.74、3.20、2.78，该第二相可能为Al₃Fe。此外，点5、点6为α-AlFeSi相。

图18  停放24 h时6061铝合金显微组织与元素分布

Fig. 18  Microstructure and elements distribution of 6061 aluminum alloy parked for 24 h

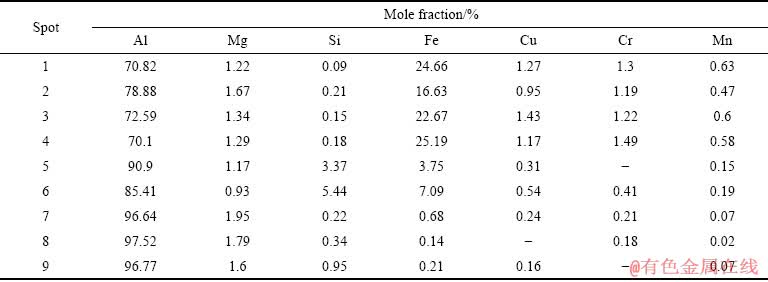

表4  停放24 h时6061铝合金元素浓度

Table 4  Element concentration of 6061 aluminum alloy parked for 24 h

时效过程中的析出序列和形貌演变过程已确定为过饱和固溶体→原子团簇→GP区→β″相→ β′/U1/U2/B′/Q′相→β/Q/相+Si。针状β″相和棒状β′/U1/U2/B/Q′相等被认为是亚稳相，片状β相为最终平衡相^[18-19]。停放过程中，过饱和的溶质原子将逐渐形成GP区。当GP区的尺寸小于临界尺寸时，已形成的GP区将会在人工时效时重新溶入固溶体，而停放时间延长，GP区尺寸逐渐长大，在12 h时，GP尺寸相当；进行人工时效时，产生部分回归，部分溶质原子再次溶入基体，但仍保留了足够的GP区，在人工时效时达到稳定，形核率高。人工时效时，Mg和Si原子继续向形成的GP区偏聚长大，利于强化相弥散析出。停放24 h后，第二相仍能均匀弥散析出，表现出强度的回升^{[12, 20]}。

根据[21]文献，富含Fe的第二相粒子在铸造初期即存在，通过均匀化难以消除。在停放过程中，偏聚长大；Si在机体的溶解度小于Mg，固溶处理后，最先析出，与Fe形成α-AlFeSi，造成后期人工时效影响Mg₂Si相析出的数量，降低了时效析出强化效果，使强化相数量减少；强化相强化效果弥补不了杂质相对强度的影响，最终使该条件下强化效果减小。因此，合金在停放12~24 h时，6061合金的强度有所下降。合金中的析出强化相具有很高的稳定性^[22]。结合SED和EDS结果可见，随着停放时间的延长，富含Fe的第二相粒子(主要为α-AlFeSi)长大程度较高；当停放时间超过12 h时，富Fe的第二相粒子随着停放时间的延长，其大小和形态都发生了变化，从多边形变为粗大的板条状，对材料的拉伸性能产生了影响，导致其伸长率下降。

3  结论

1) 停放时间对6061铝合金的晶粒尺寸有较大影响，呈先增大后减小的趋势；停放时间为6~12 h时，晶粒尺寸最大为74.5 μm；停放时间超过24 h后，晶粒尺寸逐步减小至59 μm。

2) 6061铝合金在停放2 h内力学性能变化较小；当停放时间增加至12~24 h时，抗拉强度和屈服强度降至最低，但伸长率提高，屈强比降低，材料综合性能最优；继续增加停放时间，合金强度回升，停放15 d后，合金的性能趋于稳定。

3) 停放时间对6061铝合金弹性及塑性阶段变形的影响很小，但对弹塑性变形过渡阶段有较大影响。停放0h试样表面光滑，厚度均匀减薄，颈缩变形区较长；停放12 h试样表面呈橘皮形貌，变形均匀性较低，颈缩主要集中在断口1~2 mm处。

4) 随着停放时间的增长，6061铝合金断口的韧窝直径和深度不断增加，第二相粒子的尺寸也不断增大，形状由球状、带状逐渐转变为板状、块状。
