废旧光伏组件回收技术研究进展
来源期刊:中南大学学报(自然科学版)2020年第12期
论文作者:刘芳洋 周哲 孙凯文 蒋良兴 贾明
文章页码:3279 - 3289
关键词:光伏组件;回收;EVA去除;湿法浸出;刻蚀
Key words:photovoltaic module; recycling; EVA removal; wet leaching; etching
摘 要:近年来,全球光伏产业不断扩大,光伏装机量也逐渐提升。在光伏能源产业市场中,基于晶硅太阳电池的光伏组件目前处于主导地位,该类组件中含有大量的有价元素(铝、硅、银、铜和锡等),并且含有少量铅,将其丢弃和填埋会造成一定的资源浪费和环境污染。本文通过对国内外相关文献进行分析,总结物理法和化学法两大主要组件回收方法。从组件的拆解、封装层的去除、有价元素的浸出和表面减反层的刻蚀技术4个方面分析现有回收技术存在的问题,对比不同回收方法所得产物回收率、产物价值和实际应用的可能性,为今后废旧光伏组件回收技术的发展提供参考和建议。
Abstract: In recent years, with the expansion of the global photovoltaic industry, the installed photovoltaic capacity increases gradually. In the photovoltaic energy industry market, the photovoltaic modules based on crystalline silicon solar cells are currently in a leading position. Crystalline silicon photovoltaic modules contain a large amount of valuable elements(aluminum, silicon, silver, copper, tin, etc) and a small amount of lead. If they are discarded and landfilled, resource waste and environmental pollution will be casued. The advantages and disadvantages of physical and chemical methods were summarized by analyzing relevant literature in China and abroad. The existing problems of the recycling technology were analyzed. The product recovery rate, value and practical application possibility of different recycling routes from the disassembly of the components, the removal of the encapsulation layer, the leaching of valuable elements and the etching technology of the surface anti-reflection layer were compared.References and suggestions were provided for future development of the end of life photovoltaic module recycling technology.
DOI: 10.11817/j.issn.1672-7207.2020.12.002
周哲,孙凯文,蒋良兴,贾明,刘芳洋
(中南大学 冶金与环境学院,湖南 长沙,410083)
摘要:近年来,全球光伏产业不断扩大,光伏装机量也逐渐提升。在光伏能源产业市场中,基于晶硅太阳电池的光伏组件目前处于主导地位,该类组件中含有大量的有价元素(铝、硅、银、铜和锡等),并且含有少量铅,将其丢弃和填埋会造成一定的资源浪费和环境污染。本文通过对国内外相关文献进行分析,总结物理法和化学法两大主要组件回收方法。从组件的拆解、封装层的去除、有价元素的浸出和表面减反层的刻蚀技术4个方面分析现有回收技术存在的问题,对比不同回收方法所得产物回收率、产物价值和实际应用的可能性,为今后废旧光伏组件回收技术的发展提供参考和建议。
关键词:光伏组件;回收;EVA去除;湿法浸出;刻蚀
中图分类号:X705 文献标志码:A
文章编号:1672-7207(2020)12-3279-10
ZHOU Zhe, SUN Kaiwen, JIANG Liangxing, JIA Ming, LIU Fangyang
(School of Metallurgy and Environment, Central South University, Changsha 410083, China)
Abstract: In recent years, with the expansion of the global photovoltaic industry, the installed photovoltaic capacity increases gradually. In the photovoltaic energy industry market, the photovoltaic modules based on crystalline silicon solar cells are currently in a leading position. Crystalline silicon photovoltaic modules contain a large amount of valuable elements(aluminum, silicon, silver, copper, tin, etc) and a small amount of lead. If they are discarded and landfilled, resource waste and environmental pollution will be casued. The advantages and disadvantages of physical and chemical methods were summarized by analyzing relevant literature in China and abroad. The existing problems of the recycling technology were analyzed. The product recovery rate, value and practical application possibility of different recycling routes from the disassembly of the components, the removal of the encapsulation layer, the leaching of valuable elements and the etching technology of the surface anti-reflection layer were compared.References and suggestions were provided for future development of the end of life photovoltaic module recycling technology.
Key words: photovoltaic module; recycling; EVA removal; wet leaching; etching
光伏发电是一种将太阳能转化为电能的新能源技术,近年来发展迅速,具有安全、可靠、清洁、高效和可持续性等优点,有望解决目前的能源短缺和环保问题。在光伏组件工业生产和应用的市场中,基于晶硅太阳电池的光伏组件目前处于主导地位,其产量在过去几十年中快速增长,占市场份额的95%以上[1-2]。截至2019年底,全球光伏新增装机量120 GW,全球光伏累计装机量为 615 GW,并且将在2020年增长至745 GW。据国际能源署(IEA)估计,到2030年底,全球光伏累计装机量有望达到1 721 GW。在国家政策引导和市场需求的双重推动下,中国光伏产业取得了长足发展,不仅技术发展迅速,而且产量也快速增加,据中国光伏产业路线图(2019年版)[3]报道,2019年全国新增光伏装机量30 GW,累计并网容量已达到204 GW,均为全球第一,现有光伏组件总质量约1 350 万t。光伏发电技术的快速普及和装机量的稳定增长符合全球能源结构转型和能源需求增长的预期,但应该基于其整个生命周期评估光伏发电技术对环境的影响。光伏组件的大量安装面临着退役后组件能否合理有效地回收、是否会在回收过程中造成环境污染和资源浪费等问题。为了合理处置这些退役光伏组件,世界各国都在制定相应政策。2012年,欧盟修订废弃电子电气设备(WEEE)条例,将退役光伏组件归类为废弃电子设备[4],2014年初,欧盟新推出的光伏废物管理法规要求须妥善处理所有已达到使用寿命的光伏组件。晶硅光伏组件的寿命在理想环境中一般能达到25~30 a,但在实际应用中,受装机地点环境侵蚀和紫外线照射的影响,组件中容易发生线路老化、密封剂降解、电化学腐蚀和胶膜黄变等问题,导致它们的实际使用寿命为20 a左右[5-6]。到达使用寿命的光伏组件光电转化效率会有一定下降,不能达到工作的额定功率,需要进行回收处理。我国光伏市场在2010年开始高速发展,之后每年都有大量的光伏组件装机,根据光伏组件的寿命推算,我国在未来10余年将会迎来光伏组件报废的第一次高峰。为应对早期装机的光伏组件陆续退役的问题,避免产生大量废弃物和造成重金属污染,充分回收利用其中的资源,本文作者通过分析国内外相关文献,对现有的光伏组件回收技术进行论述,以便为今后废旧光伏组件回收技术的发展提供参考和建议。
1 晶硅光伏组件的结构组成
晶体硅太阳电池的种类包括多晶硅太阳电池和单晶硅太阳电池,两者的结构相似。1块标准的晶硅组件质量约为20 kg,功率为300 W,基本结构包括太阳电池、有机封装层、盖板玻璃、背板、外框和接线盒,其中,盖板玻璃、背板与太阳电池间都是通过一层有机物封装层黏合[7](见图1)。
图1 晶硅太阳电池结构
Fig.1 Structure of silicon solar cell
1) 太阳电池为整个光伏组件的核心,质量占整个光伏组件的4%左右,成分主要包括硅、银、铜、铝和其他有价金属等。电池以太阳能级多晶硅或者单晶硅为主体,厚度为180~200 μm,表面为一层金字塔形绒面[8],并覆盖一层采用等离子体增强化学气相沉积技术(PECVD)沉积的氮化硅减反层,主要用于减少光反射的损失,提高电池的光电转换效率。这层减反层厚度为50~170 nm[9]。电池正面的栅线主要成分为银,电池的背面是铝浆烧制成的背电极。1块晶硅光伏组件由若干个太阳电池组成,电池与电池之间由光伏焊带连接。目前,市场上常用的光伏焊带包含铜芯、锡铅焊料等成分。
2) 光伏封装层最常用的材料是乙烯-醋酸乙烯共聚物(简称EVA),分子式为
3) 盖板玻璃主要起到保护太阳电池和减少反射率的作用,一般为透光性较好、机械性能好、强度高、含铁量较低的钠钙硅玻璃[11]。
4) 背板在组件中起到密封、绝缘、防潮和保护太阳电池的作用,类型主要为含氟背板、玻璃背板和有机透明背板等。
典型的晶硅光伏组件中各种成分的质量分数如表1所示[12]。在典型的光伏组件中,铝边框和玻璃质量占组件质量的75%以上,两者在光伏组件中的含量稳定,回收利用比较容易,价值也较高,是组件回收的目标之一。其他元素如硅、银、铅、锡等的质量分数有所变化,同时,这些元素质量分数的变化对回收工艺也会产生一定影响。在2005年以前,太阳电池中的硅片厚度为200~500 μm[13],质量约占整个组件质量的3.1%,生产成本约占电池成本的一半以上。而2005年之后,随着光伏产业在我国大规模、快速发展和光伏电池制造技术的进步,硅片厚度逐渐减少到180~200 μm[14],同时,制造成本和质量分数下降。这些变化使得回收完整的电池意义不大,更多的研究开始转向如何实现组件各组分的高效回收和利用。除了晶体硅以外,银、铜、锡和铅等在太阳电池中的质量分数也不可忽视,其中,银在光伏组件中的质量分数约为600×10-6,几乎与美国高品位银矿的质量分数((800~1 100)×10-6)相当[15]。近些年,随着技术的进步,银的质量分数有所下降,但也仍然维持在350×10-6以上,具有良好的回收价值。铅、锡和铜在光伏组件中的质量分数不高(主要存在于光伏焊料中),但如果随意丢弃,会存在环境污染的风险。

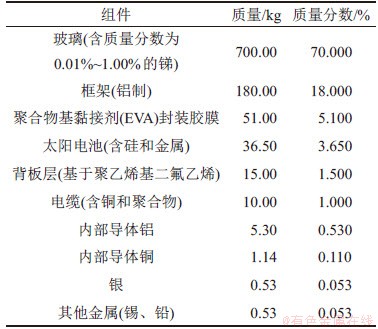

表1 1 000 kg废旧光伏组件中各成分质量分数[12]
Table 1 Mass fraction of components in 1 000 kg end-of-life photovoltaic modules[12]
2 废旧晶硅光伏组件回收的研究进展
2.1 组件拆解
退役光伏组件的结构为玻璃-EVA-太阳电池-EVA-背板或玻璃的夹心结构,最外还有一层铝制的框架和接线盒。拆解的工艺包括拆解外框和接线盒的机械、去除EVA分离盖板玻璃和背板2步。
外框和接线盒是依靠人工或者自动化机械从退役光伏组件上拆解,目前的拆解技术基本成熟。德国Solar World在2003年开发了一种手动拆卸完整晶体硅太阳电池组件的工艺,其中包括外框去除。人工拆解在早期光伏产业规模较小时(未进入中国之前)具有一定的可行性,但随着产业的快速发展,难以满足大规模退役组件拆解的需求。法国Roosset公司研发了一条自动化光伏组件分选生产线,包括自动拆框机和材料分选机等设备,自动化程度较高,可节约大量人力成本,其缺点是设备成本较高。
EVA封装层与盖板玻璃、背板的剥离强度较大(一般大于30 N/cm),无法通过人工机械剥离[16]。分离方法通常为溶剂溶解法和热处理法。
2.1.1 溶剂溶解法
溶剂溶解法是通常使用有机溶剂或无机溶剂对已经去除铝外框、接线盒和背板的光伏组件进行浸泡,使得盖板玻璃和太阳电池分离,从而达到分离和回收目的的方法。溶剂溶解法常用的溶剂有硝酸、三氯乙烯、苯、甲苯、邻二氯苯、丙酮等。使用有机溶剂将玻璃和太阳电池间黏接的EVA胶膜溶解,再将盖板玻璃拆卸后,去除太阳电池表面的覆盖物,最终修复晶硅电池,测试其光电转化性能或回收完整的硅片。通过这种回收方法,硅的回收和再利用率一般可以达到90%以上[17]。溶剂溶解法去除EVA的部分代表性研究见表2[18-22]。

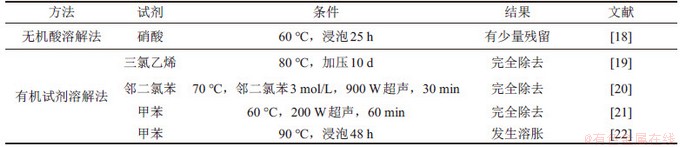

表2 溶剂溶解法去除EVA的研究
Table 2 Summary of EVA solvent dissolution methods
1994年,BRUTON等[18]最早使用硝酸来溶解EVA封装层,处理温度为60 ℃,溶解时间为25 h。硝酸溶解EVA的实际应用缺点较多,硝酸难以渗透光伏组件,并且氧化和分解EVA的效率低,溶解时间长,反应产生的氮氧化物废气和废酸液需要进一步处理。溶解结束后,电池表面还会黏附有一些白色的EVA残留物,去除效果较差。
有机溶剂相较于无机溶剂更为温和,溶解效果更好。DOI等[19]研究了丙酮、甲苯、石油、乙醇、甘油、四氢呋喃和三氯乙烯等诸多有机溶剂对EVA溶解的效果。其中,三氯乙烯的效果最好,交联或未交联的EVA塑料都可以溶解,溶解时间为7~10 d。KIM等[20]则使用有机溶剂如二氯苯、三氯乙烯、苯和甲苯在乙醇作稀释剂的条件下增加了超声波处理条件。在使用浓度为3 mol/L邻二氯苯、溶解温度为70 ℃、超声波辐照功率为900 W的最佳条件下,在30 min内便完全溶解EVA封装层,有效地加快了溶解速率。但在溶解过程中,EVA有可能发生溶胀使电池碎裂,电池不能保持完整性,需要使用其他装置协助溶解。
溶剂溶解法是早期处理废旧光伏组件的一种办法,该法的优势在于对太阳电池的损伤较小,有望无损回收硅晶片。由该法得到的完整硅片价值高于回收硅太阳电池原料的价值,有一定的应用前景。但晶体硅光伏电池经过发展,成本降低,厚度减小,如今修复电池在技术和成本上显得优势不足。在实际应用中,溶剂溶解法存在溶剂消耗量大、溶解速率低、溶解时间长和废液处理困难等缺点,只能小规模应用。将来研究的方向是阐明溶解机理及寻找高效环保、可重复使用的新型溶剂等。
2.1.2 热处理法
热处理法是指在加热条件下,对有机封装层EVA进行软化、剥离或分解以达到分离盖板玻璃和太阳电池的目的的方法。
光伏组件经过较低温度加热,EVA达到一定温度时就会软化,此时可以较容易地剥离盖板玻璃和太阳电池。如DONI等[23]将组件置于一种射频电流加热板上,通过功率400 W加热15 min后,可移除组件上大部分碎玻璃。ERCOLE等[24]使用红外加热器,将带有盖板玻璃的太阳电池组于平板上加热到温度为70~150 ℃,使EVA软化,最终分离玻璃和电池组。这种加热软化EVA的方法分离盖板玻璃比较简单,缺点是分离后会有EVA残留在玻璃和电池表面,去除率不高。
在加热温度较高时,EVA就会分解。这种热分解一般分2种情况:在无氧条件下热解和在有氧条件下热解。在无氧条件下,EVA的热解通常分为2个阶段:第一阶段,在260~370 ℃内EVA分解释放出乙酸、少量
热解法通过在460~570 ℃的有氧或无氧气氛下热解EVA,去除率达到99%以上,具有EVA去除率高、使用的化学药剂少和能适应大规模、产业化生产等优点,部分企业已经开始在实际生产中使用。热解法也存在一些不足,如热解过程中由于加热不均匀,容易产生局部过热而导致电池片碎裂,不能保持硅电池的完整性[31],且热解后会有极少量有机物残留在电池表面,影响产品纯度。针对此问题,中国晶科能源有限公司研发了一种基于热场匀流热解EVA分离硅光伏组件的方法,通过控制热场均匀分布,达到高效除去EVA的目的,目前已经能够实现小规模应用。除采用直接加热热解的方法外,另外也有一些关于热刀分离和激光剥离EVA胶膜[24]等技术的报道,但这些技术尚不成熟,EVA残留率较高,一般在5%左右。
2.2 组件拆解
2.2.1 物理法
物理法主要是依靠物理切割、锤击、挤压和磨削等手段,将太阳电池破碎成较小的颗粒,然后,通过筛分分选粒径不同的颗粒,对含有EVA黏接剂的组分进行热处理,达到回收玻璃、硅和金属的目的。
GRANATA等[32]先对拆除外框的组件使用转子破碎机粉碎,再使用锤式破碎机破碎,之后进行一次热处理去除胶膜等有机成分。PAGNANELLI等[33]则改良了破碎的过程,先将光伏组件切块,再通过转子破碎机对这些小块的光伏组件进行3次连续破碎,破碎后的颗粒粒径为0.08~8.00 mm,最后使用筛网进行筛分。颗粒粒径在1 mm以上的组分通常含有EVA,所以,需要对粒径较大的组分在650 ℃进行1次热处理。颗粒粒径较小的部分则一般是玻璃、硅和金属,玻璃集中在粒径为0.4~1.0 mm的组分中,金属组分粒径则集中在0.08~0.40 mm。该法使用设备单一,成本较低,玻璃回收率在85%以上,通过粒径筛分的金属纯度较低,需要通过湿法冶金过程进行纯化。
AKIMOTO等[34]将在电子废弃物处理中常使用的高压脉冲破碎法应用于光伏组件回收中,初步破碎使用110 kV的电压和20次脉冲分离玻璃和背板,第二次破碎使用90 kV的电压和250次脉冲分离玻璃、金属电极和有机黏接剂,最后根据重介质分选提高银在密度较大组分中的质量分数。与之相似,AZEUMO等[21]则在粉碎组件后使用聚钨酸钠重介质分选其中的金属,除铝外,其他金属回收率为67%。
除常温下破碎外,中国英利公司采用在低温条件下处理光伏组件的深冷研磨法,通过对去除边框的光伏组件剪切、挤压和在低温条件下磨削,最后通过筛网分离得到玻璃、硅、背板颗粒和EVA颗粒。这种方法的能耗较低,没有热处理过程,能有效回收部分原料[35]。
破碎筛分、热处理等物理方法在处理过程中不使用化学试剂,对环境较友好,能经济地回收光伏组件中易于回收的组分如玻璃、硅和部分金属,对设备的要求不高。该法通过大型切割机、锤击和多重破碎设备,可以自动化、大批量地处理退役组件,这对光伏回收企业来说,可以有效降低成本提高利润,所以,在实际应用中具有可行性。其缺点是得到的产品如硅、玻璃、金属粉末等纯度较低,包含较多杂质,需要进一步处理提高产品价值。
2.2.2 化学法
物理法回收的组分纯度较低,影响回收后产品的价值。为了得到纯度较高的金属和硅,主要方法是使用化学试剂处理太阳电池,通过湿法冶金浸提得到金属单质,硅片也可以经过净化成为光伏产业的原料。目前,国内外已有的对太阳电池中金属和硅的回收再利用技术见表3[36-41]。

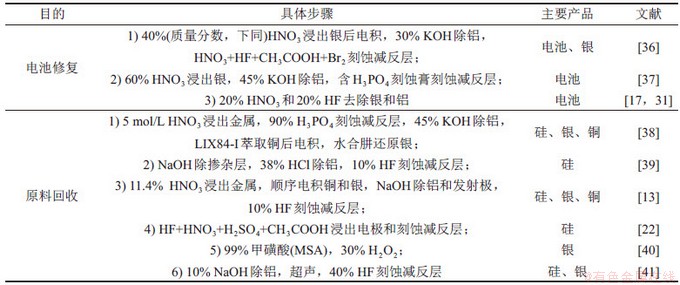

表3 太阳电池中金属和硅湿法回收再利用技术
Table 3 Methods for metal and silicon recovery technology in solar cells
化学法的第一步是湿法浸出,目的是使用各种化学试剂,将太阳电池表面的金属浸出到溶液中,并去除减反层、发射极。使用的试剂包括
使用
使用
从酸浸得到的浸出液中可以得到含有Cu,Ag,Al和
去除硅片表面的氮化硅(
使用热磷酸和
3 结论
1) 组件拆解的工艺包括2步:机械拆解外框和接线盒;去除EVA分离盖板玻璃和背板。其中关键步骤是去除EVA分离盖板玻璃和背板,主要方法为溶剂溶解法和热处理法。溶剂溶解法使用无机溶剂或者有机溶剂,通过氧化或者溶解EVA封装层,达到分离玻璃和电池的目的。由于溶解效率低、废液处理困难等,难以实现大规模工业应用。热处理法则通常使用很少或不使用化学试剂,通过加热软化或者热分解分离玻璃和电池。热处理法去除EVA的工艺操作简单,耗能较少,回收过程中的废液、废渣排放量较少,有望得到大规模应用。
2) 组分回收的流程一般分为物理回收和化学回收。在物理回收方法中,光伏组件需要经过破碎、研磨和筛分等处理,材料的最终回收率能达到80%左右,但物理回收方法对材料回收的选择性较差,不能有效分离玻璃、金属、硅和有机封装剂等。化学回收路线则一般需要经过氢氧化钠或氢氧化钾碱浸、硝酸酸浸、金属的分离和还原等,可以有效分离光伏组件中的金属如银、铜、锡、铅,之后再使用氢氟酸和热磷酸去除减反层,得到纯度较高的硅。化学回收方法可以高效分离和回收光伏组件中的有价元素,也可以适应大规模工业应用,但会产生一定的废水、废气和废渣,成本较高。
3) 大量光伏组件将在10年后退役,对退役的光伏组件经济、高效且环境友好的处置流程进行研究迫在眉睫。目前,国内外有关退役光伏组件回收和处理的完整工艺较少,还需要从每个回收环节出发,优化回收方法。在回收流程方面,需要充分利用化学试剂,降低成本和环境污染风险。在回收方法方面,可以在现有研究的基础上,研究绿色试剂的回收效果,并且研究增强回收能力的添加剂和辅助手段等。在回收的产品方面,可以通过提高产品的纯度,合成其他高价值的副产品等,进一步提高附加价值。
参考文献:
[1] BAKHIYI B, LABRèCHE F, ZAYED J. The photovoltaic industry on the path to a sustainable future—Environmental and occupational health issues[J]. Environment International, 2014, 73: 224-234.
[2] CHI X, WANG M Y L, REUTER M A. E-waste collection channels and household recycling behaviors in Taizhou of China [J]. Journal of Cleaner Production, 2014, 80: 87-95.
[3] 中国光伏行业协会. 中国光伏产业发展路线图[OL]. 2020-06-15. http: //www.chinapv.org.cn/road_map/802.html.
China Photovoltaic Industry Association. China PV industry development roadmap[OL]. 2020-06-15. http: //www.chinapv.org.cn/road_map/802.html.
[4] DIRECTIVE E C. Directive 2012/19/EU of the European Parliament and of the council of 4 July 2012 on waste electrical and electronic equipment, WEEE. Official[OL] . 2020-06-15. https: //www.tuvsud.cn/zh-cn/-/media/global/pdf-files/brochures-and-infosheets/tuvsud-lexuriservdo.pdf?la=zh-cn&hash=D3A445B3436A88E302613268524750FD.
[5] FERRARA C, PHILIPP D. Why do PV modules fail[J]. Energy Procedia, 2012, 15: 379-387.
[6] OLIVEIRA M C C D, DINIZ CARDOSO A S A, VIANA M M, et al. The causes and effects of degradation of encapsulant ethylene vinyl acetate copolymer(EVA) in crystalline silicon photovoltaic modules:a review[J]. Renewable and Sustainable Energy Reviews, 2018, 81: 2299-2317.
[7] 赵江英, 王刚. 废旧晶硅太阳能组件回收技术的发展现状 [J]. 再生资源与循环经济, 2018, 11(6): 29-31.
ZHAO Jiangying, WANG Gang. Development status of waste crystalline silicon solar module recycling technology[J]. Renewable Resources and Circular Economy, 2018, 11(6): 29-31.
[8] 龚宁宁. 单晶硅电池制绒工艺的研究[D] .苏州: 苏州大学 材料与化学化工部, 2017: 2-17.
GONG Ningning. Study on the process of mono-crystal silicon Solar cell[D]. Suzhou: Soochow University. College of Chemistry, Chemical Engineering and Materials Science. 2017: 2-17.
[9] CARIOU R, CHEN W, COSME-BOLANOS I, et al. Ultrathin PECVD epitaxial Si solar cells on glass via low-temperature transfer process[J]. Progress in Photovoltaics: Research and Applications, 2016, 24(8): 1075-1084.
[10] 李海波, 戚嵘嵘, 冯杰, 等. 太阳能电池用EVA封装胶膜的性能研究[J]. 中国胶黏剂, 2016, 25(4): 22-25, 62.
LI Haibo, QI Rongrong, FENG Jie, et al. Research on the performance of EVA encapsulating film for solar cells[J]. China Adhesives, 2016, 25(4): 22-25, 62.
[11] XU Y, LI J, TAN Q, et al. Global status of recycling waste solar panels: a review[J]. Waste Management, 2018, 75: 450-458.
[12] LATUNUSSA C E L, ARDENTE F, BLENGINI G A, et al. Life cycle assessment of an innovative recycling process for crystalline silicon photovoltaic panels[J]. Solar Energy Materials and Solar Cells, 2016, 156: 101-111.
[13] KLUGMANN-RADZIEMSKA E, OSTROWSKI P. Chemical treatment of crystalline silicon solar cells as a method of recovering pure silicon from photovoltaic modules[J]. Renewable Energy, 2010, 35(8): 1751-1759.
[14] HUANG W H, SHIN W J, WANG L, et al. Strategy and technology to recycle wafer-silicon solar modules[J]. Solar Energy, 2017, 144: 22-31.
[15] DIAS P, JAVIMCZIK S, BENEVIT M, et al. Recycling WEEE: extraction and concentration of silver from waste crystalline silicon photovoltaic modules[J]. Waste Management, 2016, 57: 220-225.
[16] 柳青, 范云峰, 王莉. 太阳能EVA胶膜与玻璃界面黏接力的研究[J]. 中国胶黏剂, 2014, 23(3): 5-9.
LIU Qing, FAN Yunfeng, WANG Li. Study on the adhesion of solar EVA adhesive film to glass interface[J]. China Adhesives, 2014, 23(3): 5-9.
[17] LEE J K, LEE J S, AHN Y S, et al. Photovoltaic performance of c-Si wafer reclaimed from end-of-life solar cell using various mixing ratios of HF and HNO3[J]. Solar Energy Materials and Solar Cells, 2017, 160: 301-306.
[18] BRUTON T M, SCOTT R D W, NAGLE J P, Re-cycling of high value, high energy content components of silicon PV Modules[C]// Proceedings of the 12th EC-PVSEC. Amsterdam, The Netherlands, 1994: 303-304.
[19] DOI T, TSUDA I, UNAGIDA H, et al. Experimental study on PV module recycling with organic solvent method[J]. Solar Energy Materials and Solar Cells, 2001, 67(1/2/3/4): 397-403.
[20] KIM Y, LEE J. Dissolution of ethylene vinyl acetate in crystalline silicon PV modules using ultrasonic irradiation and organic solvent[J]. Solar Energy Materials and Solar Cells, 2012, 98: 317-322.
[21] AZEUMO M F, GERMANA C, IPPOLITO N M, et al. Photovoltaic module recycling, a physical and a chemical recovery process[J]. Solar Energy Materials and Solar Cells, 2019, 193: 314-319.
[22] KANG S, YOO S, LEE J, et al. Experimental investigations for recycling of silicon and glass from waste photovoltaic modules[J]. Renewable Energy, 2012, 47(0): 152-159.
[23] DONI A, DUGHIERO F. Electrothermal Heating Process Applied to c-Si PV Recycling[C]// 2012 38th IEEE Photovoltaic Specialists Conference(PVSC). Texas, United States, 2012: 757-762.
[24] ERCOLE P, RAMON L, AGNOLETTI O. Method and apparatus for detaching glass form a mono-or polycrystalline silicon-based photovoltaic panel: EU, 15185389.2[P]. 2016-03-23.
[25] 田建军, 姜恒, 苏婷婷, 等. 基于TGA-FTIR联用技术的EVA热解研究[J]. 分析测试学报, 2003(5): 100-102.
TIAN Jianjun, JIANG Heng, SU Tingting, et al. EVA pyrolysis research based on TGA-FTIR combined technology[J]. Journal of Instrumental Analysis, 2003(5): 100-102.
[26] ZENG D W, BORN M, WAMBACH K. Pyrolysis of EVA and its application in recycling of photovoltaic modules[J]. Journal of Environmental Sciences, 2004, 16(6): 889-893.
[27] DIAS P, JAVIMCZIK S, BENEVIT M, et al. Recycling WEEE: Polymer characterization and pyrolysis study for waste of crystalline silicon photovoltaic modules[J]. Waste Management, 2017, 60: 716-722.
[28] MARCILLA A, GOMEZ-SIURANA A, MENARGUES S, et al. Oxidative degradation of EVA copolymers in the presence of MCM-41[J]. Journal of Analytical and Applied Pyrolysis, 2006, 76(1/2): 138-143.
[29] RIMEZ B, RAHIER H, VAN ASSCHE G, et al. The thermal degradation of poly(vinyl acetate) and poly(ethylene-co-vinyl acetate), Part I: Experimental study of the degradation mechanism[J]. Polymer Degradation and Stability, 2008, 93(4): 800-810.
[30] TAMMARO M, RIMAURO J, FIANDRA V, et al. Thermal treatment of waste photovoltaic module for recovery and recycling: experimental assessment of the presence of metals in the gas emissions and in the ashes[J]. Renewable Energy, 2015, 81: 103-112.
[31] LEE J K, LEE J S, AHN Y S, et al. Simple pretreatment processes for successful reclamation and remanufacturing of crystalline silicon solar cells[J]. Prog Photovoltaics, 2018, 26(3): 179-187.
[32] GRANATA G, PAGNANELLI F, MOSCARDINI E, et al. Recycling of photovoltaic panels by physical operations[J]. Solar Energy Materials and Solar Cells, 2014, 123: 239-248.
[33] PAGNANELLI F, MOSCARDINI E, GRANATA G, et al. Physical and chemical treatment of end of life panels: An integrated automatic approach viable for different photovoltaic technologies[J]. Waste Management, 2017, 59: 422-431.
[34] AKIMOTO Y, IIZUKA A, SHIBATA E. High-voltage pulse crushing and physical separation of polycrystalline silicon photovoltaic panels[J]. Minerals Engineering, 2018, 125: 1-9.
[35] 王士元, 王占友, 周海亮, 等. 一种光伏组件分解回收的方法及其装置: 中国, CN102544239A[P]. 2012-03-07.
WANG Shiyuan, WANG Zhanyou, ZHOU Hailiang, et al. A method and device for decomposition and recovery of photovoltaic modules: China, CN102544239A[P]. 2012-03-07.
[36] KLUGMANN-RADZIEMSKA E, OSTROWSKI P, DRABCZYK K, et al. Experimental validation of crystalline silicon solar cells recycling by thermal and chemical methods[J]. Solar Energy Materials and Solar Cells, 2010, 94(12): 2275-2282.
[37] SHIN J, PARK J, PARK N. A method to recycle silicon wafer from end-of-life photovoltaic module and solar panels by using recycled silicon wafers[J]. Solar Energy Materials and Solar Cells, 2017, 162: 1-6.
[38] JUNG B, PARK J, SEO D, et al. Sustainable system for raw-metal recovery from crystalline silicon solar panels: from noble-metal extraction to lead removal[J]. ACS Sustainable Chemistry & Engineering, 2016, 4(8): 4079-4083.
[39] HUANG W H, TAO M. A simple green process to recycle Si from crystalline-Si solar cells[C]// Proceedings of the 2015 IEEE 42nd Photovoltaic Specialist Conference (PVSC). New Orleans, United States, 2015. doi: 10.1109/PVSC.2015.7356259.
[40] YANG E H, LEE J K, LEE J S, et al. Environmentally friendly recovery of Ag from end-of-life c-Si solar cell using organic acid and its electrochemical purification[J]. Hydrometallurgy, 2017, 167: 129-133.
[41] 李佳艳, 蔡敏, 武晓玮, 等. 多晶硅太阳能电池片的回收再利用研究[J]. 无机材料学报, 2018, 33(9): 987-992.
LI Jiayan, CAI Min, WU Xiaowei, et al. Recycling Polycrystalline Silicon Solar Cells[J]. Journal of Inorganic Materials, 2018, 33(9): 987-992.
[42] PALITZSCH W, LOSER U. A new and intelligent de-metalization step of broken silicon cells and silicon cell production waste in the recycling procedure of crystalline Si modules[C]// Conference Record of the IEEE Photovoltaic Specialists Conference(PVSC). Washington, United States, 2011: 003269-003270.
[43] PARK J, KIM W, CHO N, et al. An eco-friendly method for reclaimed silicon wafers from a photovoltaic module: from separation to cell fabrication[J]. Green Chemistry, 2016, 18(6): 1706-1714.
[44] KUCZYNSKA-LAZEWSKA A, KLUGMANN-RADZIEMSKA E, SOBCZAK Z, et al. Recovery of silver metallization from damaged silicon cells[J]. Solar Energy Materials and Solar Cells, 2018, 176: 190-195.
[45] 刘芳洋, 蒋良兴, 赖延清, 等. 硅太阳电池的回收方法: 中国, CN201810135864.2[P]. 2018-02-09.
LIU Fangyang, JIANG Liangxing, LAI Yanqing, et al. Recycling methods of silicon solar cells: China, CN201810135864.2[P]. 2018-02-09.
[46] YOO K, LEE J C, LEE K S, et al. Recovery of Sn, Ag and Cu from waste Pb-free solder using nitric acid leaching[J]. Materials Transactions, 2012, 53(12): 2175-2180.
[47] SIH V, REIMER B, RATKOVICH A S, et al. Selective nitride etching with phosphoric and sulfuric acid mixtures using a single-wafer wet processor[J]. Solid State Phenomena, 2014, 219: 93-96.
[48] GUO T, YU W, CHIEN C C, et al. Single wafer selective silicon nitride removal with phosphoric acid and steam[J]. Solid State Phenomena, 2014, 219: 97-100.
[49] SEO D, BAE J S, OH E, et al. Selective wet etching of Si3N4/SiO2 in phosphoric acid with the addition of fluoride and silicic compounds[J]. Microelectronic Engineering, 2014, 118: 66-71.
[50] SUNDARAM K B, SAH R E, BAUMANN H, et al. Wet etching studies of silicon nitride thin films deposited by electron cyclotron resonance(ECR) plasma enhanced chemical vapor deposition[J]. Microelectronic Engineering, 2003, 70(1): 109-114.
[51] NEJATI M, ZHANG W, HUANG L. Etching Paste for Innovative Solar-Cell Applications[J]. IEEE J Photovolt, 2013, 3(2): 669-673.
[52] HUANG B, ZHAO J, CHAI J, et al. Environmental influence assessment of China′s multi-crystalline silicon (multi-Si) photovoltaic modules considering recycling process [J]. Solar Energy, 2017, 143: 132-141.
[53] WATANABE D, AOKI H, ITANO M, et al. High selectivity(SiN/SiO2) etching using an organic solution containing anhydrous HF[J]. Microelectronic Engineering, 2009, 86(11): 2161-2164.
[54] KROPP M, LANG W. None hazardous chemical method for etching thin film silicon nitride using aqueous solutions of chelating agents[J]. Procedia Engineering, 2015, 120: 1107-1110.
(编辑 陈灿华)
收稿日期: 2020 -06 -16; 修回日期: 2020 -08 -12
基金项目(Foundation item):国家重点研发计划项目(2018YFB1500600) (Project(2018YFB1500600) supported by the National Key Research and Development Program of China)
通信作者:刘芳洋,教授,从事半导体材料冶金、能源材料冶金、电化学冶金及光伏行业固废处理与资源化研究;E-mail:liufangyang@csu.edu.cn
