定向凝固CoCrCuFeNiTi_0.8高熵合金的组织与力学性能

徐义库¹，李聪玲¹，黄兆皓¹，陈永楠¹，朱丽霞²

(1. 长安大学 材料科学与工程学院，西安 710064；

2. 中国石油管材研究院，西安 710077)

摘  要：采用定向凝固技术制备CoCrCuFeNiTi_0.8高熵合金，研究不同抽拉速率(5 μm/s、10 μm/s、25 μm/s)对合金微观组织及力学性能的影响。使用光学显微镜(OM)对其微观组织进行分析，并用X射线衍射仪(XRD)和透射电子显微镜(TEM)确定合金的相组成。结果表明：在所有的抽拉速率下，合金的微观组织均为树枝状，随着凝固过程的进行，枝晶取向趋于一致。当抽拉速率从5 μm/s增加到25 μm/s时，枝晶直径从469.70 μm减小到355.48 μm，枝晶组织明显细化，分形维数从1.5981增加到1.6158，枝晶生长更加规律，说明抽拉速率的增加使合金获得了细密的枝晶阵列。此外，在抽拉速率为25 μm/s时，定向凝固CoCrCuFeNiTi_0.8高熵合金达到了最大压缩应变11.98%和最大抗压强度1440.19 MPa，证明定向凝固技术能有效地改善CoCrCuFeNiTi_0.8高熵合金的力学性能。

关键词：高熵合金；定向凝固；一次枝晶间距；力学行为

文章编号：1004-0609(2021)-06-1494-11　　     中图分类号：TF11.31　　     文献标志码：A

引文格式：徐义库, 李聪玲, 黄兆皓, 等. 定向凝固CoCrCuFeNiTi_0.8高熵合金的组织与力学性能[J]. 中国有色金属学报, 2021, 31(6): 1494-1504. DOI: 10.11817/j.ysxb.1004.0609.2021-36593

XU Yi-ku, LI Cong-ling, HUANG Zhao-hao, et al. Microstructure and mechanical properties of CoCrCuFeNiTi_0.8 high-entropy alloy prepared by directional solidification[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(6): 1494-1504. DOI: 10.11817/j.ysxb.1004.0609.2021-36593

众所周知，二元合金在人类社会中已经获得了广泛的应用。这种传统的合金的设计理念是在一种或两种主要元素的基础上，通过添加其他微量元素来改善其性能。按这一设计理念已成功制备了多个体系的二元合金，但同样也限制了合金的设计思路。而高熵合金(HEAs)的出现打破了这一限制，它是由五种或五种以上的摩尔分数相等或接近相等的元素组成。这种具有五种或更多组元组成的高熵合金由YEH等^[1]提出，突破了材料设计的传统理念。在传统合金设计中，若加入的金属元素较多，会使合金形成许多金属间化合物，导致材料脆化，最终影响合金性能。高熵合金中虽然含有较多金属元素，但由于高熵合金具有四种特殊效应^[2]：高熵效应、晶格畸变效应、迟滞扩散效应和鸡尾酒效应，使其具有了许多优异的性能。其中高熵效应使合金最终凝固形成固溶体而非金属间化合物^[3]，晶格畸变效应则进一步改善了材料性能，在迟滞扩散效应的作用下，有助于高熵合金中纳米相及非晶相的形成，性能上的鸡尾酒效应，为设计具有各种优异性能的合金提供了依据。此外，研究者们制备了多种HEAs，并发现其具有许多优异的力学性能，如较高的硬度和比强度，良好的延展性和高的断裂韧性，良好的抗疲劳性能和抗氧化性能等^[4-6]。

在最初的研究中，HEAs被定义为由单相固溶体构成的合金。如2004年，有报道称FeCoCrNiMn合金作为多组分合金形成了单一的FCC(面心立方)相固溶体^[7]，近年来，也有研究发现CoCrFeMnNiHEA在塑性变形后仍为单一的FCC固溶体^[8]。然而，获得单相固溶体被认为是非常困难的^[9]。同时，由于单相固溶体往往只在一个方面具有良好的性能，很难在塑性和强度之间达到平衡。因此，近年来，许多学者成功制备了许多基于高熵合金的两相或多相合金，如(FeCoNiCrMn)_100-xAl_x^[10]、CoCrFeNiCuAl_x^[1]、AlCoCrFeNi_2.1^[11]等。并通过调节多相HEAs中的HCP(密排六方)/TCP(拓扑密排)/BCC(体心立方)相，有效地改善了HEAs的性能。

CoCrCuFeNi高熵合金是一种由单一的FCC相构成的具有高韧性的合金^[12]。为了提高CoCrCuFeNi合金的强度，研究人员在基体中加入Ti元素或Al元素使合金形成第二相。研究表明，当加入少量的Ti(x=0，0.5)时，CoCrCuFeNiTi_x合金的晶体结构为FCC相；当加入多量的Ti(x=0.8，1)时，CoCrCuFeNiTi_x合金的晶体结构为FCC+Laves相。并且随着Ti元素的加入，CoCrCuFeNiTi_x合金的强度增加，但塑性降低^[13]。由此可见，当合金的晶体结构为FFC+Laves相时，合金具有良好的强度和塑性结合。因此，本文选择了一种具有两相结构的CoCrCuFeNiTi_0.8合金作为研究对象。

值得注意的是，高熵合金的性能不仅取决于其相组成，还取决于其加工工艺。热喷涂(TS)^[14]、等离子熔覆^[15]、粉末冶金^[16]、3D打印^[17]、定向凝固(DS)等多种技术已被用于制备高熵合金，并且有效地改善了材料多方面的性能。其中采用定向凝固技术制备了许多性能优异的材料^[18-20]，例如，航空发动机涡轮叶片采用定向凝固技术制备后，大大提高了材料的力学性能。镍基高温合金IN738LC经定向凝固后获得了取向良好的枝晶组织，提高了其拉伸性能^[21]。在Nb-22Ti-16Si-3Ta-2Hf-7Cr-3Al-0.2Ho合金上进行定向凝固实验发现，与铸造合金相比，DS合金具有更高的室温抗压强度和断裂韧性^[22]。而且定向凝固的NiAl-32Cr-6Mo-3Nb合金比铸态的NiAl-32Cr-6Mo合金具有更高的屈服强度和压缩强度^[23]。目前，利用定向凝固技术制备高熵合金，不仅成功地制备了单晶高熵合金，还显著地提高了高熵合金的性能^[24-25]。然而，对利用定向凝固技术制备具有FCC+Laves两相的高熵合金的研究还很少。

本文作者采用定向凝固技术在不同抽拉速率下制备了CoCrCuFeNiTi_0.8高熵合金，使用光学显微镜(OM)对其微观组织进行了分析，并用X射线衍射仪(XRD)和透射电子显微镜(TEM)确定了合金的相组成。此外，根据不同凝固速度下的应力-应变曲线分析了其压缩性能，探讨了定向凝固对两相高熵合金组织和性能的影响。

1  实验

本文的研究对象为CoCrCuFeNiTi_0.8合金(名义成分)。使用颗粒状的Co、Cr、Cu、Fe、Ni、Ti(纯度＞99.9%)为原料，原材料在使用前需要用酒精和丙酮清洗，以去除表面杂质和油脂。通过KDX-600电弧炉制备铸锭，熔炼过程需在氩气气氛中进行，以避免原料氧化，为了使合金的成分均匀，铸锭需要进行5次重复熔炼。随后采用ZG-0.025真空感应炉对铸锭进行重熔，获得d 30 mm×80 mm的母合金。使用电火花线切割机将母合金切割成d 7 mm× 80 mm的棒状试样以进行定向凝固实验。定向凝固实验使用的是布里奇曼炉，抽拉速率分别为5、10和25 μm/s，温度梯度为200 K/cm。

使用线切割机切割DS样品，以获得实验所需的横截面与纵截面试样。其中，由于横截面试样尺寸较小，使用电钼粉热镶，纵截面试样较长，使用牙托粉冷镶。将镶嵌好的试样先用粒径为65~212 μm的SiC砂纸打磨，再用Cr₂O₃粉末抛光以去除表面划痕。金相试样在观察前需要用王水腐蚀20 s。本实验使用配备有蔡司镜头的Axio Scope-A1型光学显微镜(OM)研究试样的微观组织。使用Bruker- D8-Advance型的X射线衍射仪(XRD)和透射电子显微镜附带的高分辨拍摄功能来确定相组成，XRD扫描角为20°~90°，扫描速率为8 (°)/min。使用CMT5105万能力学试验机测定合金的室温压缩性能，加载速率为1 mm/min，压缩试样为d 7 mm×15 mm的圆柱体。

2  结果与讨论

2.1  不同抽拉速率下的合金微观组织演变

图1所示为抽拉速率分别为5、10和25 μm/s的DS CoCrCuFeNiTi_0.8高熵合金纵截面微观组织。从图1中可以看出，定向凝固合金生长的3个阶段：初始阶段、过渡阶段和稳定阶段。如图1(a)、(b)和(c)所示，初始阶段位于试样底部，可以观察到一些较大的黑色圆形颗粒，这可能是由Cu元素的过腐蚀所形成。随着凝固距离的增加，在过渡阶段可以观察到长大的晶粒。与过渡阶段相比，在不同抽拉速率下的稳定阶段均观察到了清晰的枝晶组织，并呈现出明显的方向性，即沿凝固方向生长，如图1(d)、(e)和(f)所示，随着凝固过程的进行，枝晶的取向趋于一致，说明了定向凝固能够促进晶粒的择优取向。由图中枝晶的取向可以观察到5 μm/s下的枝晶取向没有10 μm/s和25 μm/s下的枝晶取向统一，并且与5 μm/s相比，在10 μm/s和25 μm/s的稳定阶段，枝晶的取向很快变得统一，说明了较大的抽拉速率可以使过渡阶段变窄，使合金在较短的时间内就能达到稳态生长阶段。

不同抽拉速率下的CoCrCuFeNiTi_0.8高熵合金稳定阶段的横截面微观组织如图2所示。从图2中可以看出，合金的定向凝固组织为枝晶和枝晶间组织。如图2(a)所示，与其余抽拉速率下的定向凝固组织相比，5 μm/s试样的横截面微观组织呈现明显的疏松分布。随着抽拉速率的增加，枝晶组织分布逐渐紧密，且枝晶间区域明显变窄，在相同放大倍数下，观察到的枝晶数量显著增加。当抽拉速率增加到25 μm/s时，如图2(e)和(f)所示，随着抽拉速率的增加，枝晶取向趋于一致，枝晶阵列变得更加密集，细化了枝晶组织。结合图1(d)、(e)和(f)可以很容易地看出，抽拉速率越大，枝晶组织越细。表明较大的抽拉速率能够使微观组织变得更细。对比图2(a)、(c)和(e)可以看到，在较低的抽拉速率(5 μm/s、10 μm/s)下，合金横截面稳态组织形貌中，初生枝晶呈十字状，且未观察到二次枝晶臂，而在25 μm/s下，可以看到二次枝晶臂的生长倾向性较大，表明了较高的抽拉速率会促进二次枝晶臂的生长。从图2(b)中可以观察到枝晶间为清晰的两相混合组织，先前的研究表明，FCC相是直接从液相中析出的^[13]，Laves相是FCC发生固态相变产生的。

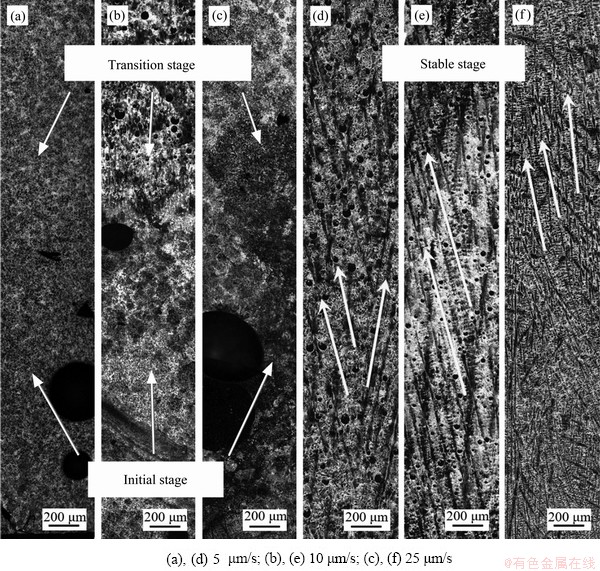

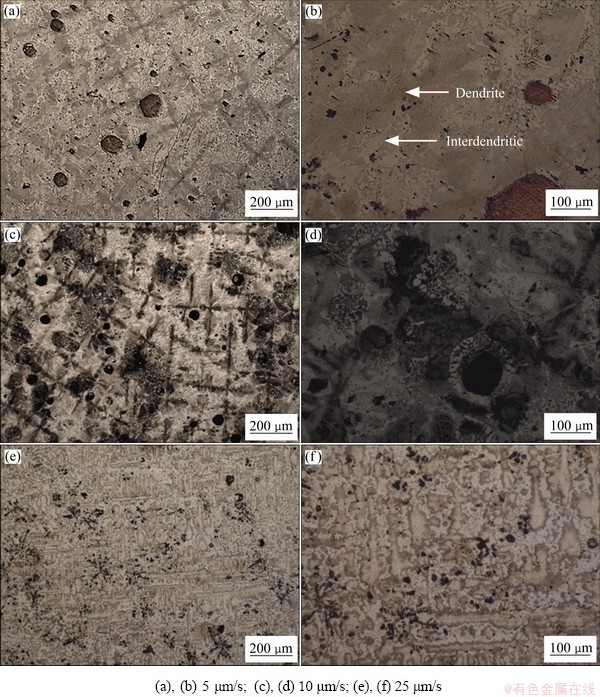

图1  不同抽拉速率下CoCrCuFeNiTi_0.8高熵合金纵截面微观组织

Fig. 1  Longitudinal section microstructures of CoCrCuFeNiTi_0.8 high entropy alloy at different withdrawal rates

图2  不同抽拉速率下CoCrCuFeNiTi_0.8高熵合金横截面微观组织

Fig. 2  Cross section microstructures of CoCrCuFeNiTi_0.8 high entropy alloy at different withdrawal rates

2.2  不同抽拉速率对组织参数的影响

分形维数是一种几何学概念，它可以反应复杂形体占有空间的有效性，描述形状的复杂程度。在本研究中，因为横截面上枝晶/胞晶是二维平面图形，所以计算的是二维分形维数。计算方法是在光学显微镜照片中扣出枝晶形状，使用MATLAB做颜色反选，使图片变成完全的黑白图像，排除色彩的干扰。后用MATLAB中的Fractal插件计算分形维数。其计算过程如图3所示。其中，计盒维数法^[26]计算分形维数D_b的过程为，将封闭的方格放置在被测图像上，计算方格边长(1/2)ⁿ和方格数目M的关系，公式如下：

                       (1)

对于枝晶/胞晶的直径的计算，先假设其横截面为圆形，单个枝晶/胞晶的面积为a，再根据下式计算：

                                (2)

式中：A为特定区域的面积；N_G为该区域内的枝晶数目(在区域边界上的枝晶算半个)。后根据面积公式计算d，即

                               (3)

从图3(a)中可以看出，在蓝色圆圈内的枝晶个数为3个，在圆圈边缘的枝晶个数为8个。根据上述计算方法，圆圈边缘的枝晶个数记作半个，所以圆圈覆盖的总枝晶个数为7。以此计算得到的枝晶直径(d)为180.61 μm。其它抽拉速率下的枝晶直径见表1。从表中数据可以看出，随着抽拉速率的增加，枝晶直径从5 μm/s时的469.70 μm减小到25 μm/s时的355.48 μm。枝晶直径明显减小，单个枝晶被细化。

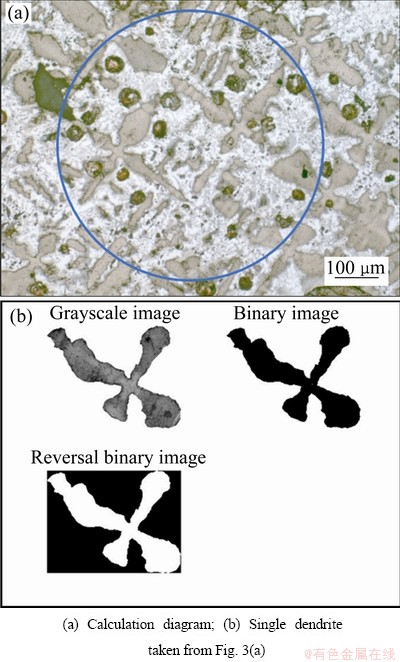

图3  枝晶尺寸及分形维数计算示意图

Fig. 3  Calculation diagrams of dendrite size and fractal dimension

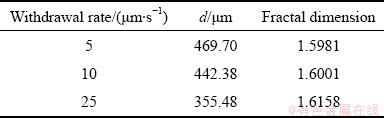

表1  不同凝固速度的合金枝晶尺寸及分形维数

Table 1  Dendrite size and fractal dimension of alloy at different withdrawal rates

图3(b)所示为10 μm/s时定向凝固CoCrFeNiCuTi_0.8高熵合金的单个枝晶，图中选取的枝晶并没有二次枝晶臂，但在图3(a)中仍然可以观察到具有二次枝晶臂的枝晶。因此，在计算分形维数选取枝晶时，要将两种枝晶都考虑进去，以保证计算准确。最终，计算得到10 μm/s时，枝晶图形的分形维数为1.6001。其它数据见表1，分形维数随着抽拉速率的增加逐渐增加。从5 μm/s时的1.5981增加到25 μm/s时的1.6158时。可以看出，随着抽拉速率的增加，枝晶表面越来越光滑，并且更加规律。

定向凝固过程中组织形成的最重要参数是尺度特征。对于定向凝固形成的枝晶阵列，这个尺度便是一次枝晶臂间距(λ₁)。之前的研究发现，在低的抽拉速率下(25 μm/s)，Kurz-Fisher模型对一次枝晶臂间距的预测与实验结果匹配较好，其表达式为^[27]

                (4)

式中：为固液相线温度差，；G为固液界面前沿的温度梯度；v为抽拉速率；D为溶质元素在液相中的扩散速率；为溶质元素的Gibbs-Thompson系数；m为液相线斜率；k为溶质元素的平衡分配系数；c₀为溶质元素初始的浓度。结果表明，随着抽拉速率的增加，一次枝晶臂间距逐渐减小，与实验结果的趋势一致。

在横截面上测量了一次枝晶臂间距。最小化生成树方法(MST)已经被证明可以精确测量枝晶间 距^[28]。MST是连接所有点形成的未闭合图形，生成的生成图必须最小化生成树的总路径，这样生成的图形就可以表示连接所有点的最小总长度。因此，使用MST方法测量λ₁，如图4所示，为不同抽拉速率下的λ₁。可见，随着抽拉速率的增加，λ₁呈现逐渐减小的趋势。抽拉速率从5 μm/s增大到10 μm/s时，一次枝晶臂间距减小的幅度较大，曲线较陡峭；在抽拉速率从10 μm/s增大到25 μm/s时，一次枝晶臂间距减小的幅度较小，曲线趋于平缓。进一步证实了，随着抽拉速率的增加，组织得到细化。

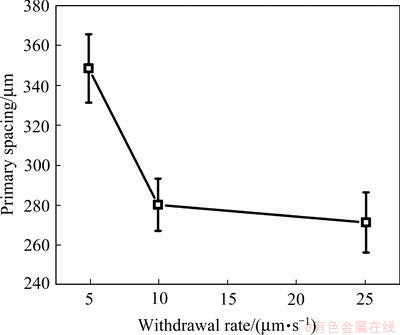

图4  不同抽拉速率下的一次枝晶臂间距

Fig. 4  Primary dendrite spacing at different withdrawal rates

2.3  定向凝固CoCrCuFeNiTi_0.8高熵合金的相组成分析

图5所示为定向凝固CoCrCuFeNiTi_0.8高熵合金在不同抽拉速率下的XRD谱。XRD谱证实了DS CoCrCuFeNiTi_0.8高熵合金中存在FCC相和Laves相。其中FCC相的晶格参数为a=3.579 ，Laves相的晶格参数为a=4.765 ，c=7.723 ，且应为Fe₂Ti型。另外，从图4中可以看出，在定向凝固过程中，不同的抽拉速率下，组织的组成相没有变化。由于高熵合金的高熵效应，使得合金仅由FCC相和Laves相组成。此外，所有的抽拉速率下，衍射峰的位置没有发生变化，表明FCC相和Laves相结构稳定，可能是高熵合金的迟滞扩散效应导致的。

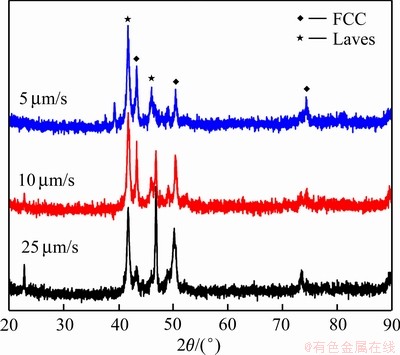

图5  定向凝固CoCrCuFeNiTi_0.8高熵合金的XRD谱

Fig. 5  XRD patterns of directional solidification CoCrCuFeNiTi_0.8 high entropy alloy

图6所示为在25 μm/s下的定向凝固CoCrCuFeNiTi_0.8高熵合金的TEM暗场图像分析，根据图6(a)及经傅里叶转变后的衍射斑点可以看出，TEM暗场图像大致分为两个区域，分别是晶体结构为FCC相的区域1和Laves相的区域2，同时可以看出区域2中存在细小的颗粒。根据EDS图像可以看出，除Cu元素以外，其他元素在两区域分布较为均匀。而Cu元素主要分布在两区域的界面处，并在区域2中呈圆形的细小颗粒，这可能是由于Cu元素的偏析导致的。区域1和区域2的EDS数据如表2所列。图6(b)和(c)展示了在图6(a)暗场图像中拍摄的高分辨图像。图6(b)对应与图6(a)中的区域1，由标定傅里叶转变后得到的电子衍射花样可知，区域1为沿[110]晶带轴的FCC相，高分辨图像中的晶面间距为0.331 nm。图6(c)对应于图6(a)中的区域2，衍射花样为沿[001]晶带轴的Fe₂Ti型Laves相，高分辨图像的晶面间距为0.414 nm。根据TEM和XRD结果，可以证实定向凝固CoCrCuFeNiTi_0.8高熵合金由FCC和Laves相两相组成。

2.4  定向凝固CoCrCuFeNiTi_0.8高熵合金力学性能分析

图7所示为定向凝固CoCrCuFeNiTi_0.8HEAs在不同抽拉速率下的室温压缩曲线。从图7中可以看出，曲线上没有出现明显的屈服平台，且在不同的抽拉速率下，合金的抗压强度均高于1300 MPa，压缩应变均大于9%，具有较好的强度和塑性。这是FCC相和Laves相共同作用的结果，FCC相具有较好的塑性，Laves相具有较好的强度。在变形过程中，FCC相先发生变形，当FCC相变形足够大时，Laves相也发生变形，然而Laves相的变形能力有限，限制了合金的进一步变形。已有文献[13]指出，传统铸态CoCrCuFeNiTi_0.8合金的抗压强度为1848 MPa，塑性应变为2.11%。与之相比，在不同的抽拉速率下进行定向凝固后，可以看到，合金的抗压强度有所下降但仍保持较高水平，而压缩应变显著提高。并且合金的压缩应变随着抽拉速率的增加而增加，在25 μm/s时达到了压缩应变的峰值。表明了定向凝固能有效地提高CoCrCuFeNiTi_0.8合金的塑性，最终使合金获得了良好的强度和塑性结合，提高了合金的可加工性，在定向凝固AlCoCrFeNi_2.1共晶高熵合金中也报道了类似的结果^[29]。随着抽拉速率的增加，CoCrCuFeNiTi_0.8合金组织被细化，在塑性变形过程中，不仅使易于滑移的晶粒增多，而且使变形均匀地分散在较多的晶粒中，提高了其塑性变形能力。而且组织越细，界面越曲折，微裂纹扩展的阻力也就越高。在其它合金的定向凝固研究中，也发现细化的枝晶组织具有较好的压缩性能，包括Al-Ni^[30]、Cu-Ce^[31]、CoCrFeNiAl_0.7^[25]。

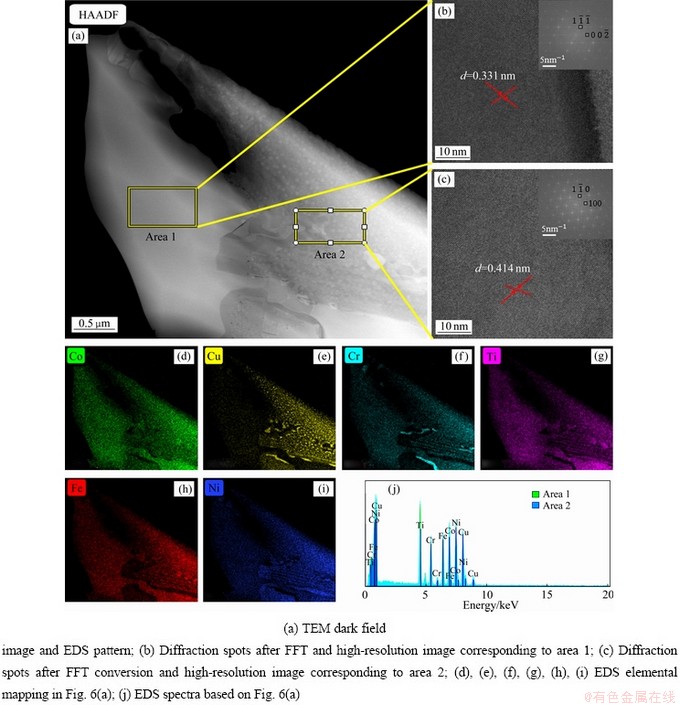

图6  在25 μm/s下定向凝固CoCrCuFeNiTi_0.8高熵合金的TEM像分析

Fig. 6  TEM image analysis of directional solidification CoCrCuFeNiTi_0.8 high entropy alloy at 25 μm/s

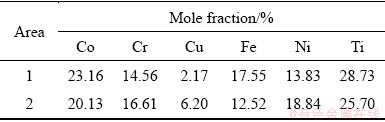

表2  区域1与区域2的成分组成

Table 2  Composition of area 1 and area 2

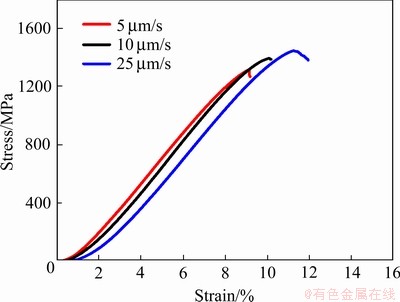

图7  定向凝固CoCrCuFeNiTi_0.8高熵合金在不同抽拉速率下的应力-应变曲线

Fig. 7  Stress-strain curves of directional solidification CoCrCuFeNiTi_0.8 high entropy alloy at different withdrawal rates

先前的研究表明^{[22, 29]}，通过改变合成工艺来提高HEAs的性能是一种非常有效的手段。因此，本实验通过改变抽拉速率来控制CoCrCuFe-Ni- Ti_0.8HEAs的微观组织，从而实现了对合金性能的改善。在本实验中，随着抽拉速率的增加，枝晶的取向趋于统一，枝晶组织也得到了细化，在变形过程中，位错倾向于滑移到枝晶间界面处，因此，枝晶间的界面被认为是位错滑移的障碍，而在细化的枝晶组织中，相同体积内有更多的界面，因而提高了合金的抗压强度和压缩应变，当抽拉速率增加到25 μm/s时，合金在室温压缩实验中获得了最大的压缩应变11.98%与抗压强度1440.19 MPa，从而实现了对合金性能的改善。各抽拉速率下的其他压缩性能数据如表3所列。从表3中可以看出，合金的压缩性能受抽拉速率的影响，最大压缩力从5 μm/s时的51.55 kN增加到了25 μm/s时的56.70 kN，抗压强度从5 μm/s时的1309.51 MPa增加到了25 μm/s时的1440.19 MPa，合金的压缩应变也随着抽拉速率的增加而增加，从5 μm/s时的9.23%增加到了25 μm/s时的11.98%。通常，Laves相是六方金属间化合物。Laves相的滑移系比FCC相少，这使其更坚固、更脆。因此，Laves相可以增强CoCrCuFeNiTi_0.8 HEAs，使得CoCrCuFeNiTi_0.8HEAs具有较高的抗压强度，同样，在CoCrFeNiNb_x^[32]、Cr_xNbTiZr^[33]高熵合金中，Laves相也作为第二相强化了合金力学性能。所以，减小初生枝晶间距，优化第二相的形态和分布，可以使合金获得更好的力学性能。

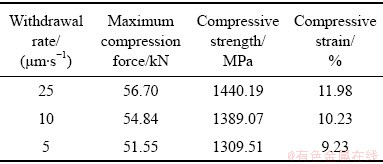

表3  定向凝固CoCrCuFeNiTi_0.8高熵合金的室温压缩性能数据

Table 3  Experimental data of room temperature compression of DS CoCrCuFeNiTi_0.8 high entropy alloy

3  结论

1) 定向凝固合金的微观组织为枝晶组织。其中，枝晶由FCC相组成，枝晶间是由FCC相和Laves相组成。

2) 当抽拉速率从5 μm/s增加到25 μm/s时，枝晶的取向更加统一，一次枝晶臂间距逐渐减小，枝晶组织明显细化。在25 μm/s下还观察到了二次枝晶臂。

3) 随着抽拉速率的增加，枝晶直径从5 μm/s时的469.70 μm减小到25 μm/s时的355.48 μm，枝晶直径明显减小，单个枝晶被细化。分形维数从5 μm/s时的1.5981增加到25 μm/s时的1.6158，枝晶表面越来越光滑，并且更加规律。

4) 合金的塑性应变由常规铸态的2.11%提高到了在25 μm/s下定向凝固后的11.98%，表明定向凝固能有效地改善合金的压缩性能。
