岩溶塌陷影响下加筋路基加筋体设计方法
陈福全,万梁龙
(福州大学 土木工程学院,福建 福州,350116)
摘要:土工合成材料可用来加固受岩溶塌陷影响的路基,有效地防止路堤突然塌陷,减缓地表沉降,起到预警作用。但该技术目前仍没有较为成熟的设计方法。统计已有的活动门实验数据,提出计算塌陷区加筋体上竖向荷载的简化太沙基公式。针对塌陷尺寸相对较小的情况,假设作用在塌陷区加筋体上的竖向荷载为倒三角分布模式,推导并验证了计算加筋体挠曲、拉力和地表沉降的解析方程。提出同时考虑正常使用极限状态和承载能力极限状态的设计方法,分析塌陷宽度、路堤高度、土体内摩擦角等参数对加筋体最大拉力和地表沉降的影响。研究结果表明:塌陷宽度是影响加筋体选取的最主要因素,当加筋体刚度增加到一定程度之后,再提高加筋体刚度对减小地表沉降不明显。
关键词:道路工程;加筋路基;土拱效应;加筋体;设计方法
中图分类号:U416.1 文献标志码:A 文章编号:1672-7207(2018)01-0208-09
Design method for geosynthetics as reinforcement to prevent embankments from collapsing due to localised sinkholes
CHEN Fuquan, WAN Lianglong
(College of Civil Engineering, Fuzhou University, Fuzhou, 350116, China)
Abstract: Geosynthetics could reinforce embankment subjected to localised sinkholes to prevent embankment from collapsing suddenly and decrease free surface settlements. With the trapdoor experiment statistics, a simplified Terzaghi’s formula was proposed to calculate the vertical loads on the geosynthetics over localised sinkholes. Analytical solutions to the vertical displacement of the geosynthetics spanning localised sinkholes, the tension force in the geosynthetics and the free surface settlements above sinkholes were deduced under the assumption that there was an inverse triangular load distribution perpendicular to geosynthetics bridging relatively small sinkholes. A new method was presented to design geosynthetic-reinforced embankments over localised sinkholes considering the serviceability limit state and the ultimate limit state simultaneously. The influences of the parameters including the size of sinkholes, embankment height, internal friction of embankment soil layers, etc. on free surface settlements and the maximum tensions of geosynthetics were investigated. The results indicate that the size of the sinkhole is the most important factor in selecting the geosynthetic reinforcement. Besides, the free surface settlement cannot be reduced significantly by enhancing the geosynthetic stiffness as the geosynthetic stiffness has increased to a certain extent.
Key words: road engineering; reinforced-embankment; soil arching effect; geosynthetics; design methodology
我国岩溶地区分布广泛,道路时常要穿过岩溶发育的区域,在道路修筑之前首先要进行工程地质勘察,由于地质勘察具有一定的不确定性,有的岩溶空隙并不能准确探明,有的甚至是在道路建设之后才形成,岩溶一旦发生塌陷则会对交通产生很大影响。如广西百色至罗村口高速公路在建成通车后,路面出现长9 m、宽4 m的塌陷[1];京台高速公路通车2年后,在浙江衢南段路面出现一直径为8.3 m的坑洞[2]。而现有的规范(JTG D30—2004)仅能处理溶洞已经探明的情况[3]。为减小岩溶突然塌陷造成的影响,国内外学者提出在路堤底部铺设土工合成材料加固可能受岩溶塌陷影响的路基[4-6]。但由于筋土相互作用机理复杂,塌陷影响下的加筋路基设计方法仍有待完善。1990年GIROUD等[7]结合土拱效应和膜效应提出了跨越土洞加筋路基的设计方法。英国的BS8006[8]设计方法不考虑土拱效应,只考虑加筋体的膜效应,设计方法较为保守。BLIVET等[9]在法国RAFAEL研究项目下进行了一系列现场实验,考虑土拱效应、膜效应和塌陷区上方土体体积的增加提出了RAFAEL设计方法。上述方法都假设锚固区加筋体不产生位移,且加筋体挠度与加筋体力学性质无关。BRIANCON等[10-11]弥补上述假设条件的不足,进一步考虑加筋体刚度、加筋材料与土的相互作用、锚固区加筋体的位移和塌陷边缘的影响,提出了更为合理的分析与设计方法。国内,付宏渊等[12]在BRIANCON等[10-11]研究基础上对锚固区加筋体采用弹塑性模型和全塑性模型进行了对比分析;朱斌等[13]用绳索大变形理论对加筋材料进行分析,提出了抗沉陷的加筋体设计方法。这些已有的加筋体设计方法大都考虑土拱效应,假设作用在塌陷区加筋体上的竖向荷载均匀分布并用Terzaghi公式计算。而HUCKERT等[14-15]通过现场实验和离散元分析表明,当塌陷尺寸相对较小时(路堤高度H与塌陷直径D之比大于1),作用在加筋体上的竖向荷载呈塌陷中央小、靠近边缘大的特点。这与现有的设计方法所依据的假设存在较大差异,因此,有必要采用更合理的假设进行分析。此外,Terzaghi公式中的土压力系数理论与实验结果之间仍存在较大差别。本文作者归纳总结了已有的土拱活动门实验(trapdoor experiment)数据,对塌陷区加筋体上竖向荷载计算公式进行改进。针对H/D>1的情况,假设塌陷区加筋体上的竖向荷载倒三角分布,推导平衡状态加筋体的挠曲、拉力及地表沉降的解析方程。提出同时考虑2种极限状态下的加筋体设计方法。
1 土拱效应
岩溶塌陷发生后,塌陷区上方的土体会向塌陷区运动,塌陷区上方荷载就会向未塌陷区域(锚固区)转移,即发生土拱效应。现有的分析方法假设塌陷区加筋体上的荷载q均匀分布,并用Terzaghi公式计算[10, 12-13]。
对于长条形塌陷:
![](/web/fileinfo/upload/magazine/12640/317436/image002.gif)
对于圆形塌陷:
![](/web/fileinfo/upload/magazine/12640/317436/image006.gif)
式中:B为长条形塌陷宽度;D为圆形塌陷直径;H为路堤高度;c为路堤填土黏聚力;
为路堤填土的重度;
为路堤填土内摩擦角;K为土压力系数;qs为地表超载。
理论上,式(1)和(2)也适用于黏土,且黏聚力c会使荷载q的计算值比相同情况下的砂土小。但大多数土拱活动门实验都是用无黏性土进行的,黏聚力对q的影响还没有得到实验的验证。因此,本文仅考虑无粘性土的情况(c=0),这样计算比实际黏土路堤条件下稍偏保守。
TERZAGHI[16]认为式(1)和(2)中的K在1.0~1.5之间,CHEVALIER等[17]通过实验拟合得到砂土的土压力系数为1.17,砾状土为1.47。加瑞[18]通过实验发现在不同高度处的土压力系数并不相同,但各点的土压力系数K基本都超过1,最高可达5。在设计中,K通常取主动土压力系数
[19]。HANDY[20]假设小主应力拱为向下的悬链线拱形,提出土压力系数
。在内摩擦角处于0~90°时,土压力系数K不管是按主动土压力系数计算还是用Handy的公式计算都小于1[16],理论计算与实验数据存在较大差别。
由于K和
在式(1)和(2)中以乘积的形式出现,本文将式(1)和(2)中
视为一个整体进行研究。统计文献[17-18, 21-27]中土拱实验数据(均无外荷载,
),对于平面应变情况,实验数据基本都处于
为0.25~1.5之间(见图1(a)所示,q为作用在活动门上的平均荷载,
)。因此,对于平面应变情况,可保守取
=0.25。对于轴对称情况(圆形活动门实验),实验数据基本都处于
为0.25~ 1之间(见图1(b)),因此,对轴对称情况,也可保守取
=0.25。

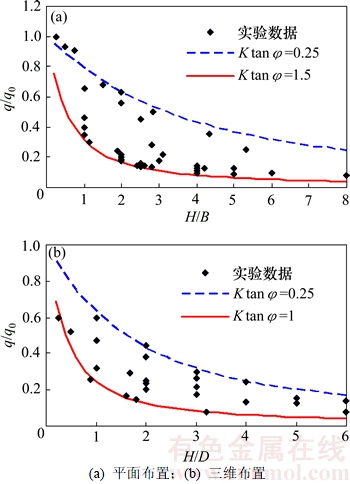

![](/web/fileinfo/upload/magazine/12640/317436/image028.jpg)
图1 土拱实验统计
Fig. 1 Statistics of trapdoor experiments
土体高度越高、塌陷尺寸越小,土拱效应越明显。对于平面应变情况(图1(a)),当H/B<1时,作用在活动门上的土压力与初始土压力接近,土拱效应不明显,因此,可忽略土拱效应的影响。对于圆形活动门(图1(b)),在H/D=0.25时,作用在活动门上的土压力仍有一定程度的减小,土拱效应仍有一定程度的发挥。
对于尺寸较小的塌陷,HUCKERT等[14-15]发现作用在加筋体上的竖向荷载呈塌陷中央小,远离塌陷中央大的特点(见图2)。而加筋体的存在只会改变作用在加筋体上荷载分布而不会改变作用在加筋体上的总荷载[28]。对于无黏性土,取
=0.25,作用在塌陷区加筋体上的总竖向荷载Q可以通过Terzaghi公式进行保守计算。
![](/web/fileinfo/upload/magazine/12640/317436/image030.jpg)
图2 加筋体上竖向荷载分布
Fig. 2 Distribution of vertical load on geosynthetics over collapse area
长条形塌陷:
![](/web/fileinfo/upload/magazine/12640/317436/image032.gif)
圆形塌陷:
![](/web/fileinfo/upload/magazine/12640/317436/image034.gif)
2 加筋体受力分析
2.1 长条形塌陷
2.1.1 塌陷区加筋体
塌陷发生后,假设塌陷区加筋体上的竖向荷载简化为倒三角分布(见图3)。取塌陷区加筋体的一半进行研究,任一点的拉力可分解为水平和竖直方向2个力(TH,TV),如图4所示,在塌陷区中央,加筋体与水平线相切,受到的拉力T=TH,在塌陷区边缘A点受到拉力T1。
在0≤x≤B/2范围内的竖向总压力为
则作用在塌陷区加筋体上的竖向荷载可表示为
![](/web/fileinfo/upload/magazine/12640/317436/image042.jpg)

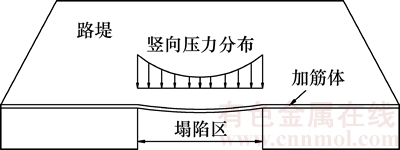

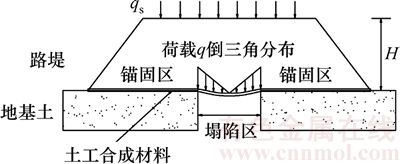

图3 加筋路基示意图
Fig. 3 Schematic diagram of reinforced-embankment

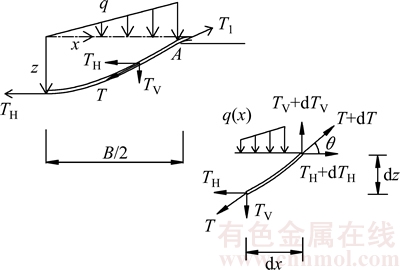

![](/web/fileinfo/upload/magazine/12640/317436/image044.jpg)
图4 塌陷区加筋体受力示意图
Fig. 4 Schematic diagram of stress on geosynthetic above localised sinkhole
取其中一微段进行研究(见图4),忽略塌陷区加筋体与土体之间的摩擦(TH为一常数)。在竖直方向,
加筋体中的拉力T与水平向的夹角
与竖向、水平分力,及dx和dz之间的关系可以表示为:
由于
,式可改写为
由式和可得微分方程:
当
时,
;当
时,
。于是式的解为
式(12)即为倒三角荷载下加筋体的挠曲方程。
塌陷区边缘处加筋体拉力取得最大值
,在塌陷中央加筋体竖向位移取得最大值wmax。
塌陷区加筋体在塌陷发生后增加的长度
为
![](/web/fileinfo/upload/magazine/12640/317436/image078.gif)
式中,
为Mathematica软件中内置超几何函数,前8项Maclaurin级数展开式可表示为
![](/web/fileinfo/upload/magazine/12640/317436/image084.gif)
取前3项,
可表示为
![](/web/fileinfo/upload/magazine/12640/317436/image089.gif)
设加筋体抗拉刚度为J,应变为
,且满足线弹性关系(
),塌陷区加筋体的拉伸变形量
可表示为
由式和可得塌陷区加筋体边缘A点位移(拔出量)UA:
![](/web/fileinfo/upload/magazine/12640/317436/image099.gif)
![](/web/fileinfo/upload/magazine/12640/317436/image101.gif)
2.1.2 地表沉降
当岩溶塌陷发生后,塌陷区上方的土体发生向下的位移,土体就会变得松散,体积增加。加筋体挠曲释放的空间
被土体因松散而增加的体积
部分或完全占据,因此地表最大沉陷s小于加筋体的挠度w(见图5)。假设滑动面竖直,加筋体挠曲形式与地表沉降相同,用挠度w表示加筋体挠曲为
;用s表示地表沉降曲线为
。设土体的松散系数为
,则
可表示为
化简得:
2.1.3 塌陷区边缘加筋体
拉拔实验表明,拉拔力(或剪应力)与加筋体和土之间的相对位移可用库仑摩擦定律描述[11, 29]。当筋土相对位移U达到筋土界面剪应力完全发挥时的相对位移U0时,界面的剪应力全发挥;小于U0时,部分发挥,即
式中:
为作用在加筋体上的法向应力,
为土的内摩擦角,对于土工织物取
=0.67,对于土工格栅、土工网取
=0.9[30]。
![](/web/fileinfo/upload/magazine/12640/317436/image125.jpg)

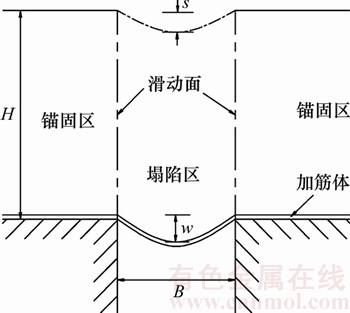

图5 地表沉降示意图
Fig. 5 Schematic diagram of surface settlement
在塌陷区边缘,由于加筋体拉力方向的改变,拉力会有所减小,设减小后的拉力为T2,则T2可用文献[11]提出的公式计算:
式中:
为加筋体下方土体的内摩擦角;当
时
,当
<
时,
。
为加筋体内力方向的转向角(rad),![](/web/fileinfo/upload/magazine/12640/317436/image151.gif)
。
2.1.4 锚固区加筋体
忽略土拱效应造成的锚固区竖向荷载增加,作用在锚固区加筋体上的竖向荷载为q0。令
(式中
为路堤填土内摩擦角),
,
,当固区加筋体足够长时,文献[10]提出了锚固区加筋体起点A处的位移UA与T2的关系:
2.1.5 解析方程
由式和可得
当B,H,
,
,
,J和U0已知时,由方程通过迭代计算即可解得TH,再通过方程和和即可求得加筋体最大拉力和地表沉降。
2.2 圆形塌陷
工程中圆形或近似圆形塌陷相对于长条形塌陷更为常见,而常用的加筋材料(如土工织物、土工格栅等)有着明显的各项异性。这就给理论分析带来不便。GOURC等[31]的研究表明:加筋方向与道路纵轴线方向一致时(见图6),加筋效果最佳。因此,对于圆形塌陷本文仅考虑单向加筋而忽略横向加筋的影响。
![](/web/fileinfo/upload/magazine/12640/317436/image170.jpg)

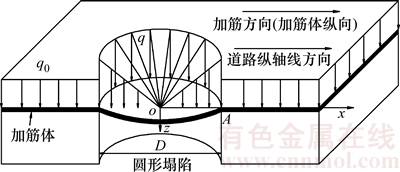

图6 圆形塌陷示意图
Fig. 6 Schematic diagram of geosynthetic-reinforced embankment spanning a circular void
2.2.1 塌陷区加筋体
为简化分析,本文采用GIROUD[7]提出的分析假设,即将圆形塌陷用等宽的长条形塌陷替代(
)。作用在塌陷区加筋体上的荷载可表示为:
,联合式(7)和(10)可得过塌陷中心截面上的加筋体挠曲线:
加筋体拉力可表示为
加筋体最大拉力T1,挠度w和A点位移UA可表示为:
![](/web/fileinfo/upload/magazine/12640/317436/image184.gif)
式中:
。
2.2.2 地表沉降
由式可知:过圆形塌陷中心截面(xoz截面,见图6)的加筋体挠曲线可用三次抛物线表示,则在圆形塌陷范围内加筋体挠曲可用三次旋转抛物面来描述。在假设地表沉降形式与加筋体挠曲相同的情况下,加筋体挠度w与地表最大沉降s之间的关系可表示为
2.2.3 解析方程
由式和可得
式(32)通过迭代求解的方法可解得TH,由式和即可求得加筋体最大拉力和地表最大沉陷。
2.2.4 与Huckert研究成果对比
HUCKERT等[14]用路堤高H=1 m、直径D=0.75 m的圆形塌陷进行现场实验。所用的路堤填料为无黏性土,内摩擦角为36°,重度为15.5 kN/m3;加筋体刚度为2 988 kN/m;界面参数:
=0.42,
= 0.84,U0=0.005 m。将参数代入式可求得TH,再由式可求得塌陷区加筋体的拉力,锚固段拉力可用文献[10]中的方法求得。通过与HUCKERT的实验和数值模拟结果对比可知:实验、数值分析和解析解得到的塌陷区加筋体应变有一定差别,但锚固段加筋体应变差别不大(图7)。解析解得到的最大应变出现在塌陷区边缘,这与实验结果是一致的。相对于实验结果,解析解得到的最大应变(拉力)误差为13%。总体来讲,本文的解析公式是可行的。
3 设计方法
选用的加筋材料要同时满足承载能力极限状态和正常使用极限状态,即加筋体受到的最大拉力T1小于加筋体允许的抗拉强度Tadm,地表最大沉降s小于允许的沉降sadm。通常,加筋体抗拉强度Ts越大,加筋体抗拉刚度J越大,在下面的算例中均假设Ts=0.1J。而加筋体抗拉强度由于铺设、搭接、蠕变等因素会使得加筋体抗拉强度有一定程度的减小,工程上常用总折减系数R来表示[30](R=2~5,Tadm=Ts/ R)。
![](/web/fileinfo/upload/magazine/12640/317436/image198.jpg)

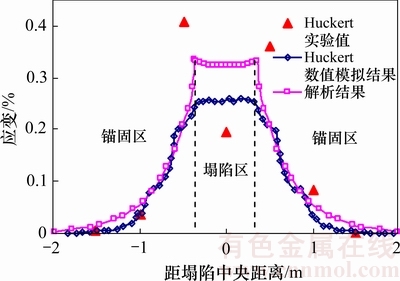

图7 与Huckert研究成果对比
Fig. 7 Comparison with Huckert’s results
3.1 长条形塌陷
设长条形塌陷有关参数:B=2 m,H=4 m,
35°,
kN/m3,U0=0.01 m,Ce=1.04,sadm=0.03 m,
,R=3。通过式对不同抗拉刚度的加筋体进行计算,得到不同情况下的计算常数TH;由式和可求得相应的加筋体最大拉力T1和地表沉降s,将J-s,J-T1和J-Tadm曲线表示在一幅图中。根据T1<Tadm和s<sadm可得最小加筋体刚度为2 700 kN/m(见图8),抗拉强度为270 kN/m。

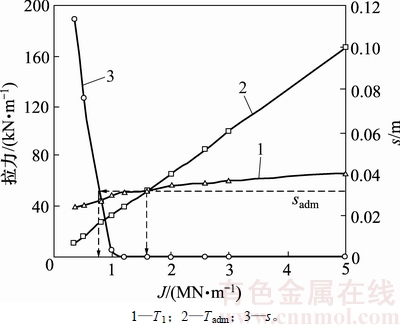

![](/web/fileinfo/upload/magazine/12640/317436/image206.jpg)

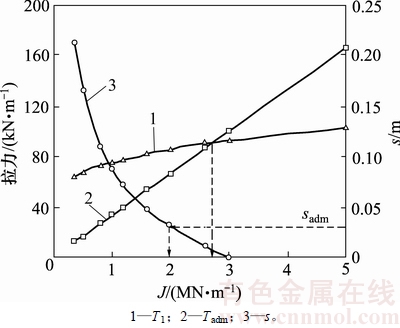

图8 长条形塌陷设计图
Fig. 8 Design chart for a long void
3.2 圆形塌陷
设圆形塌陷有关参数:D=2 m,H=4 m,
35°,
kN/m3,U0=0.01 m,Ce=1.04, sadm=0.03 m,
,R=3。通过式对不同抗拉刚度的加筋体进行计算,得到不同情况下的计算常数TH;由式和可求得相应的加筋体最大拉力T1和地表沉降s。与长条形塌陷设计方法相同,可得到如图9所示的曲线,于是可得满足承载能力极限状态和正常使用极限状态的最小加筋体刚度为1 600 kN/m,抗拉强度为160 kN/m。
![](/web/fileinfo/upload/magazine/12640/317436/image208.jpg)
图9 圆形塌陷设计图
Fig. 9 Design chart for a circular void
4 参数分析
由于长条形塌陷和圆形塌陷分析方法相同、解析方程相近,因此,本文只针对长条形塌陷情况进行参数分析,对于圆形塌陷情况,各参数的影响与长条形塌陷情况相似。
分别改变塌陷宽度B、路堤高度H、土内摩擦角(设路堤土与地基土相同砂土,内摩擦角均为
)、加筋体刚度J、土的松散系数Ce和界面剪应力完全发挥时的相对位移U0,对平衡状态下的加筋体最大拉力和地表最大沉降进行分析,结果如图10~15所示。
由图10可知:塌陷宽度增加会使得加筋体最大拉力和地表沉降同时增加。路堤高度、内摩擦角和加筋体刚度的增加带来加筋体最大拉力增加的同时会使得地表沉降减小(见图11~13)。虽参数U0的确定较为困难,但U0对加筋体最大拉力和地表沉降影响很小(见图14)。松散系数仅对地表沉降产生影响,土的松散系数越大,地表沉降越小,如图15所示。
![](/web/fileinfo/upload/magazine/12640/317436/image211.jpg)

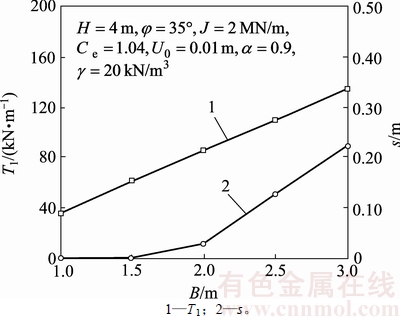

图10 塌陷宽度对拉力和沉降的影响
Fig. 10 Influence of width of sinkhole on tensions and settlements
![](/web/fileinfo/upload/magazine/12640/317436/image213.jpg)

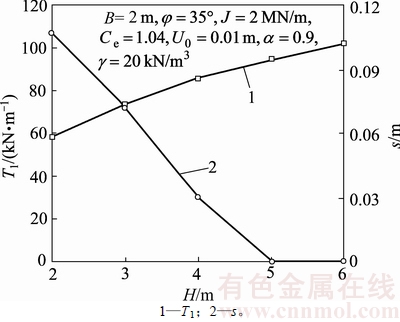

图11 路堤高度对拉力和沉降的影响
Fig. 11 Influence of height of embankment on tensions and settlements

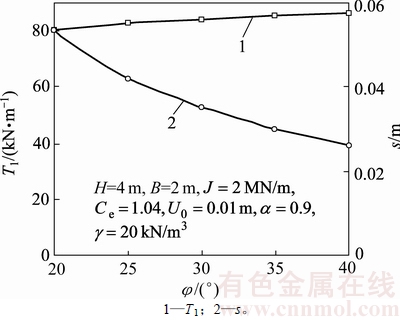

![](/web/fileinfo/upload/magazine/12640/317436/image215.jpg)
图12 内摩擦角对拉力和沉降的影响
Fig. 12 Influence of internal friction angle on tensions and settlements

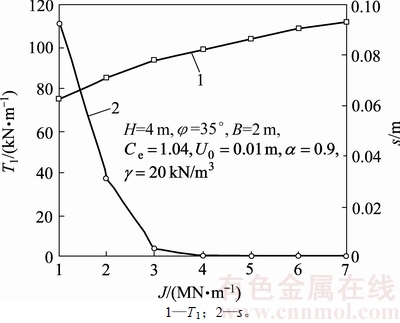

![](/web/fileinfo/upload/magazine/12640/317436/image217.jpg)
图13 加筋体刚度对拉力和沉降的影响
Fig. 13 Influence of stiffness of geosynthetics on tensions and settlements

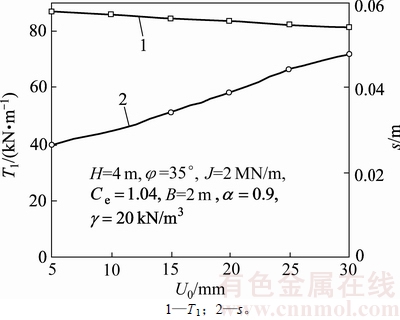

![](/web/fileinfo/upload/magazine/12640/317436/image219.jpg)
图14 U0对拉力和沉降的影响
Fig.14 Influence of U0 on tensions and settlements

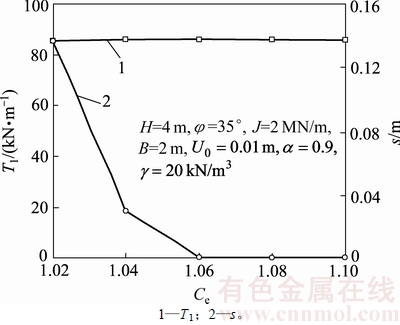

![](/web/fileinfo/upload/magazine/12640/317436/image221.jpg)
图15 松散系数对拉力和沉降的影响
Fig. 15 Influence of expansion coefficient on tensions and settlements
加筋体刚度的增加会减小其挠度,加筋体挠曲释放的空间
也随之减小,当加筋体刚度增加到一定值后,
完全被土体松散而增加的空间
占据,此时
=
,地表无沉降(见图13)。而路堤高度和松散系数的增加会使
增加,当H和Ce增加到某一数值后,
=
,地表也不出现沉降(见图11和15)。
从参数变化对加筋体最大拉力和地表最大沉降影响程度来看,塌陷宽度的影响最大。因此,预测可能出现塌陷程度对加筋体选择尤为重要。土体内摩擦角和界面剪应力完全发挥时的相对位移U0的影响相对较小。
5 结论
1) 通过对国内外平面应变和圆形活动门实验数据的统计分析,将
视为一个整体,并取
=0.25进行保守计算,简化了Terzaghi计算公式。
2) 针对H/D>1(或H/B>1)的情况,考虑塌陷区加筋体上竖向荷载分布的不均匀性,在假设竖向荷载为倒三角分布模式下推导了计算加筋体挠曲、拉力的解析式以及加筋体挠度与地表沉降的关系。通过与现场试验数据的对比验证了理论公式的合理性。提出了同时考虑正常使用极限状态和承载能力极限状态的设计方法。
3) 塌陷程度是影响加筋体选择的最主要因素。当加筋体刚度增加到一定程度后,再提高加筋体刚度对减小地表沉降不明显。
参考文献:
[1] 孟明辉, 刘之葵, 陈钊. 广西百罗高速公路路面塌陷成因分析及地基处理[J]. 岩土工程界, 2007, 10(12): 71-74.
MENG Minghui, LIU Zhikui, CHEN Zhao. Causes of collapse of Guangxi baise highway and ground treatments[J]. Geotechincal Engineering World, 2007, 10(12): 71-74.
[2] 徐湖林, 姜明才, 刘亚玲, 等. 浅析岩溶塌陷对公路的危害及其防治[J]. 公路交通科技(应用技术版), 2010, 68(8): 158-159.
XU Hulin, JIANG Mingcai, LIU Yaling, et al. Analysis of the damage of collapse to roads and treatments[J]. Journal of Highway and Transportation Research and Development. 2010, 68(8): 158-159.
[3] JTG D30—2004, 公路路基设计规范[S].
JTG D30—2004, Specification for design of highway subgrades[S].
[4] BONAPARTE R, BERG R. The use of geosynthetics to support roadways over sinkhole prone areas[C]// BECK B F, WILSON W L. Karst Hydrogeology: Engineering and Environmental Applications. Rotterdam: AA Balkema, 1987: 437-445.
[5] KINNEY T C, CONNOR B. Geosynthetics supporting embankments over voids[J]. Journal of Cold Regions Engineering, 1987, 1(4): 158-170.
[6] VILLARD P, GOURC J, GIRAUD H. A geosynthetic reinforcement solution to prevent the formation of localized sinkholes[J]. Canadian Geotechnical Journal, 2000, 37(5): 987-999.
[7] GIROUD J, BONAPARTE R, BEECH J, et al. Design of soil layer-geosynthetic systems overlying voids[J]. Geotextiles and Geomembranes, 1990, 9(1): 11-50.
[8] BS8006, British standard-code of practice for strengthened/ reinforced soils and other fills[S].
[9] BLIVET J, GOURC J, VILLARD P, et al. Design method for geosynthetic as reinforcement for embankment subjected to localized subsidence[C]// Proceedings of the Seventh International Conference on Geosynthetics. France, AA Balkema, 2002: 341-344.
[10] BRIANCON L, VILLARD P. Design of geosynthetic-reinforced platforms spanning localized sinkholes[J]. Geotextiles and Geomembranes, 2008, 26(5): 416-428.
[11] VILLARD P, BRIANCON L. Design of geosynthetic reinforcements for platforms subjected to localized sinkholes[J]. Canadian Geotechnical Journal, 2008, 45(2): 196-209.
[12] 付宏渊, 殷苗苗, 贺炜. 防治公路岩溶塌陷的土工合成材料设计理论研究[J]. 岩土力学, 2011, 32(10): 2983-2988.
FU Hongyuan, YIN Miaomiao, HE Wei. Study of design theory of geosynthetics for treating road sinkhole collapse hazard in karst terrain[J]. Rock and Soil Mechanics, 2011, 32(10): 2983-2988.
[13] 朱斌, 陈若曦, 陈云敏, 等. 抗沟渠型空洞水平加筋体的作用机理及设计方法[J]. 中国公路学报, 2009, 22(1): 11-16.
ZHU Bin, CHEN Ruoxi, CHNE Yunmin, et al. Action mechanism and design method of horizontal reinforcement subjected to trench void[J]. China Journal of Highway and Transport, 2009, 22(1): 11-16.
[14] HUCKERT A, BRIANCON L, VILLARD P, et al. Load transfer mechanisms in geotextile-reinforced embankments overlying voids: experimental and analytical approaches[J]. Geotextiles and Geomembranes, 2016, 44(3): 442-456.
[15] HUCKERT A, GARCIN P, VILLARD P, et al. Experimental and numerical approaches of the design of geotextile-reinforced embankments prone to sinkholes[C]// Proceeding of 10th International Conference on Geosynthetics. Berlin: DGGT, 2014: 107-114.
[16] TERZAGHI K. Theoretical soil mechanics[M]. New York: John Wiley and Sons, 1943: 61-80.
[17] CHEVALIER B, COMBE G, VILLARD P. Experimental and discrete element modeling studies of the trapdoor problem: influence of the macro-mechanical frictional parameters[J]. Acta Geotechnica, 2012, 7(1): 15-39.
[18] 加瑞. 盾构隧道垂直土压力松动效应的研究[D]. 南京: 河海大学土木工程学院, 2007: 15-30.
JIA Rui. Study on relaxation effect of vertical soil pressure for sheild tunnel[D]. Nanjing: Hohai University, College of Civil Engineering, 2007: 15-30.
[19] MCKELVEY III J A. The anatomy of soil arching[J]. Geotextiles and Geomembranes, 1994, 13(5): 317-329.
[20] HANDY R L. The arch in soil arching[J]. Journal of Geotechnical Engineering, 1985, 111(3): 302-318.
[21] LADANYI B, HOYAUX B. A study of the trap-door problem in a granular mass[J]. Canadian Geotechnical Journal, 1969, 6(1): 1-14.
[22] EVANS C H. An examination of arching in granular soils[D]. Boston: MIT. Department of Civil Engineering, 1983: 152-168.
[23] ONO K, YAMADA M. Analysis of the arching action in granular mass[J]. Geotechnique, 1993, 43(1): 105-120.
[24] 高登. 扩建垃圾填埋场中间衬垫变形与稳定性状及其工程控制措施[D]. 杭州: 浙江大学建筑工程学院, 2009: 87-125.
GAO Deng. Deformation and stability of intermediate liner for landfill expansion and controlling mesures[D]. Hangzhou: Zhejiang University. College of Civil Engineering and Architecture, 2009: 87-125.
[25] IGLESIA G R, EINSTEIN H H, WHITMAN R V. Validation of centrifuge model scaling for soil systems via trapdoor tests[J]. Journal of Geotechnical and Geoenvironmental Engineering, 2011, 137(11): 1075-1089.
[26] DEWOOLKAR M M, SANTICHAIANANT K, KO H Y. Centrifuge modeling of granular soil response over active circular trapdoors[J]. Soils and Foundations, 2007, 47(5): 931-945.
[27] PAPAMICHOS E, VARDOULAKIS I, HEIL L. Overburden modeling above a compacting reservoir using a trap door apparatus[J]. Physics and Chemistry of the Earth, Part A: Solid Earth and Geodesy, 2001, 26(1): 69-74.
[28] BEZUIJEN A, VAN EEKELEN S. Basal reinforced piled embankments: validation of inverse triangular load distribution with an extended Terzaghi equation[C]// Proceeding of 10th International Conference on Geosynthetics. Berlin: DGGT, 2014: 142-146.
[29] PALMEIRA E M. Soil–geosynthetic interaction: modelling and analysis[J]. Geotextiles and Geomembranes, 2009, 27(5): 368-390.
[30] JTG/D32—2012, 公路土工合成材料应用技术规范[S].
JTG/D32—2012, Technical specifications for application of geosynthetics in highway[S].
[31] GOURC J, VILLARD P. Reinforcement by membrane effect: application to embankments on soil liable to subsidence[C]// Proceedings of the 2nd Asian Geosynthetics Conference. Kuala Lumpur: West Plam Beach, 2000: 55-72.
(编辑 杨幼平)
