文章编号:1004-0609(2013)S1-s0658-04
B对铸态Ti3Al合金组织和性能的影响
曹 磊1,2,王 震2,刘 冬2,崔玉友2,杨 锐2
(1. 东北大学 材料与冶金学院,沈阳 110819;
2. 中国科学院 金属研究所,沈阳 110016)
摘 要:研究合金中B含量对铸态Ti3Al合金的组织和室温拉伸性能的影响。结果表明:B的添加明显细化了Ti3Al合金晶粒的尺寸,且在晶界处析出连续条状硼化物脆化相;使得铸态Ti3Al合金的室温强度和伸长率降低。
关键词:铸态Ti3Al合金;B;细化晶粒;显微组织;室温拉伸性能
中图分类号:TG146.2 文献标志码:A
Effect of element B on microstructure and properties of casting Ti3Al alloy
CAO Lei1,2, WANG Zhen2, LIU Dong2, CUI Yu-you2, YANG Rui2
(1. School of Materials and Metallurgy, Northeastern University, Shenyang 110819, China;
2. Institute of Metal Research, Chinese Academy of Sciences, Shenyang 110016, China)
Abstract: The influences of B content on the microstructure and tensile properties of cast Ti3Al alloy at room temperature were investigated. The results show that the addition of B can significantly refine the crystal particles of cast Ti3Al alloy, and the consequent strip boride precipitates are found on the grain boundaries. However, the addition of B reduces the room-temperature strength and elongation of Ti3Al alloy.
Key words: cast Ti3Al alloy; element B; grain refining; microstructure; room-temperature tensile property
Ti3Al基合金是具有广泛应用前景的金属间化合物材料,具有低密度、高比强度、高比刚度、在600~700 ℃温度区间具有较好的阻燃性、良好的高温强度等优点,在航空航天发动机涡轮盘、高压压气机舱、涡轮壳体等高温部件具有很大的应用前景[1],但采用机械加工制备复杂型腔部件限制了其实际应用,采用铸造的方法可以克服这一成形难点。但铸态Ti3Al的合金性能明显低于变形态组织合金的,这制约了其工艺发展,因而,研究Ti3Al合金铸态组织,对提高铸态Ti3Al合金力学性能具有很强的现实意义。
在众多细化元素中,B是最常用的TiAl基合金细化元素,且已被广泛研究。LARSON等[2]认为铸造时加入的硼化物在熔炼过程中并不能完全溶解,成为不均匀形核的核心;INKSON等[3]认为硼化物首先从熔体中析出,然后作为熔体中的结晶核心促进形核;GODFREY[4]观察到B细化枝晶间距的现象,认为在结晶的过程中由于硼的加入,使得根部较弱的枝晶破碎成为合金结晶的核心;CHENG[5]在总结他人观点后,提出富含B的凝固前沿造成的附加成分过冷是晶粒细化的必须条件。但是,B元素对铸态Ti3Al合金的组织细化作用却很少被研究,在此,本文作者研究了B含量对铸态Ti-24Al-15Nb-0.5Mo合金的组织和性能的影响,探讨了B作为铸态Ti3Al合金细化元素的可能性。
1 实验
实验所用Ti3Al基合金的名义成分分别如下:Ti-24Al-15Nb-0.5Mo、Ti-24Al-15Nb-0.5Mo-0.4B和Ti-24Al-15Nb-0.5Mo-0.8B(摩尔分数,%,下同)。熔炼合金所用原料为零级海绵钛、Al豆、Al-Nb中间合金(Al与Nb质量比25:73.4)、Al-Mo中间合金(Al与Mo质量比34.24:65.56)、TiB2粉。采用非自耗电弧真空熔炼的方法熔炼5遍得到规格为质量30 g、直径30 mm的不同成分的纽扣锭。熔炼过程中真空度达到1×10-3Pa后充入高纯Ar,熔炼冷却方式为铜坩埚水冷却。
将熔炼后的纽扣锭进行热处理,热处理制度为1 020 ℃固溶30 min后空冷。然后用电火花线切割将纽扣锭沿其纵向从中间剖开,经150~2 000号砂纸研磨,抛光后腐蚀,腐蚀剂成分为HF、HNO3、H2O2和H2O,其体积比为3:5:3:95。采用蔡司Axiovert 200MAT显微镜进行金相组织观察,采用岛津SSX-550钨丝扫描电子显微镜提取背散射扫描像。
从3种成分的纽扣锭中抽取微试样,每种成分抽取5个,将微试样在室温下用Z050万能拉伸机进行拉伸测试,拉伸速率为0.05 mm/min,平行段2.5 mm。图1所示为拉伸试样的尺寸和纽扣锭中抽取的位置。

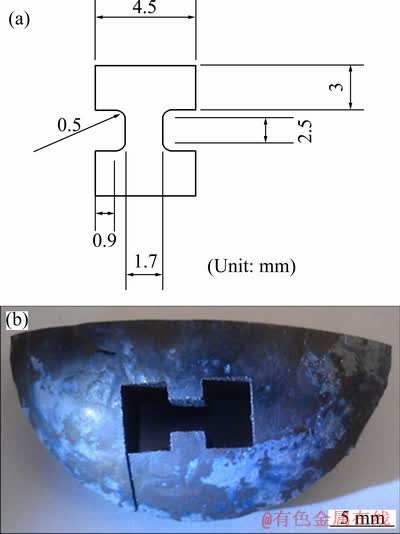

图1 微拉伸试样尺寸及纽扣锭所取部位
Fig.1 Size of tensile specimens (a) and position of specimen extracted from (b)
2 结果与讨论
2.1 B对Ti-24Al-15Nb-0.5Mo合金组织的影响
2.1.1 B元素对Ti-24Al-15Nb-0.5Mo合金宏观组织的影响
取纽扣锭的纵截面,对3种成分纽扣锭的宏观组织进行观察,结果如图2所示。比较图2(a)、(b)和(c)可知,图2(a)中组织由底部非常薄的一层表层细晶区、中部大面积的柱状晶区和上方等轴晶区组成。图2(b)和(c)中的组织都是由下方大面积的细小等轴晶区、中间的柱状晶区和上方的等轴晶区组成。仔细观察图2(b)可以看出,加入0.4%B使Ti3Al合金的晶粒得到了明显细化。剖面下半部出现了面积很大(大约占总面积的70%)的细小等轴晶区,中部的柱状晶区范围明显缩小且柱状晶得到了细化。随着B含量的增大(见图2(c)),合金组织略微细小,下方细小等轴晶区的面积更大一些,但是进一步细化效果不明显。

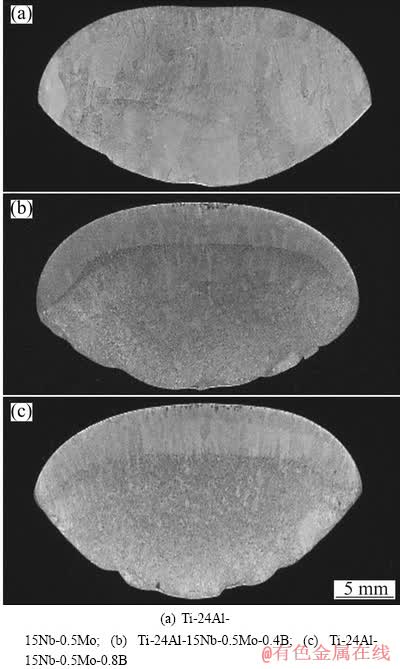

图2 不同成分Ti3Al合金纽扣锭宏观组织
Fig.2 Macrostructures of different Ti3Al alloys
Ti3Al合金纽扣锭熔炼结束凝固过程中,因铜坩埚的水流冷却作用导致纽扣锭底部的过冷度大,凝固速度快,紧靠铜坩埚的区域由于受到强烈的冷却而大量形核,形成紊乱排列的细小等轴晶;中部柱状晶区是由外向内沿着温度梯度生长的柱状晶组成;中上部的等轴晶区是最后的凝固区,随着柱状晶的发展,温度梯度越来越小,同时界面前沿溶质原子富集造成的成分过冷区越来越宽,铸锭心部都处于过冷状态,从而均匀形核[6-8]。
2.1.2 B对Ti-24Al-15Nb-0.5Mo合金微观组织的影响
取纽扣锭的纵截面,在光学显微镜下对3种成分的显微组织进行观察,图3所示为不同B元素含量的Ti3Al合金的200倍光学显微组织图,其中图3(a)、(b)和(c)分别为Ti-24Al-15Nb-0.5Mo、Ti-24Al- 15Nb-0.5Mo-0.4B和Ti-24Al-15Nb-0.5Mo-0.8B合金的组织。由图3可知,3种成分合金的组织都是由白色针状α2相和灰色的基体B2相组成。与Ti-24Al-15Nb- 0.5Mo合金相比,添加0.4%B的Ti3Al合金中晶粒得到了明显细化,晶粒尺寸由200 μm降到了50 μm,持续添加0.8%B的合金晶粒细化不明显;由图3(b)可知,晶界处出现了大量线状黑色硼化物。由图3(c)可知,随着元素B的增多,析出的硼化物增多。

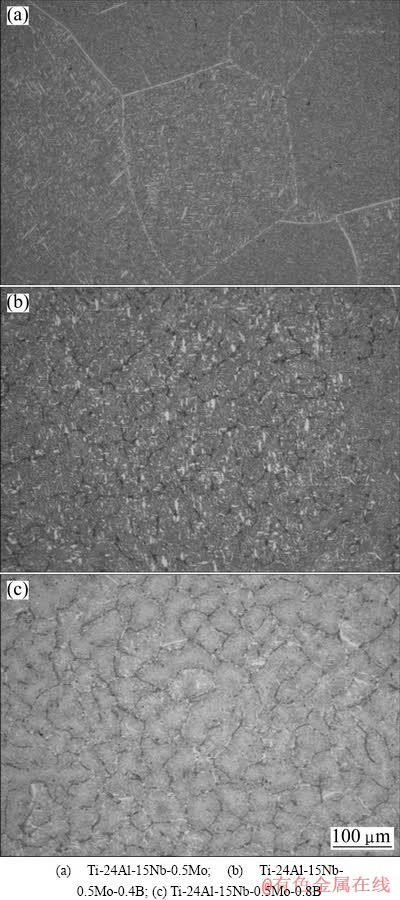

图3 不同B含量Ti3Al合金的光学显微组织
Fig.3 Optical micrographs of Ti3Al alloys with different B contents
图4所示为富Ti侧Ti-Al-B三元相图液相面投影图。由图4可知,Ti-24Al-15Nb-0.5Mo-0.4B和Ti-24Al-15Nb-0.5Mo-0.8B均在L-β+TiB液相线以下。凝固过程中,首先析出β相,B原子在β相中的溶解度非常低,所以B原子会被排斥到液相中,造成凝固前沿B原子聚集,使得成分过冷度增大,继而有更多的β相在凝固前沿析出,从而凝固前沿B原子浓度继续增大,当B原子浓度高到一定程度后,TiB相就会析出,随后TiB相钉扎在晶界上,抑制固相长大,从而细化了合金的组织[9-10]。
2.2 B对Ti-24Al-15Nb-0.5Mo合金力学性能的影响
从3种成分的纽扣锭中抽取微试样,每种成分抽取5个,将微试样在室温下用Z050万能拉伸机进行拉伸测试,拉伸速率0.05 mm/min,平行段2.5 mm,对得到的原始数据去掉坏点并求平均值,其结果如 表1所列。

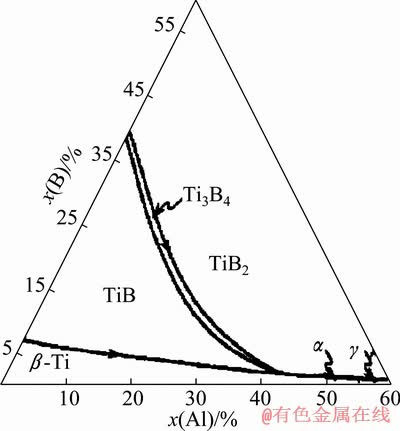

图4 Ti-Al-B三元合金富Ti侧液相面投影图
Fig.4 Preliminary liquidus projection on Ti-rich side of Ti-Al-B ternary diagram

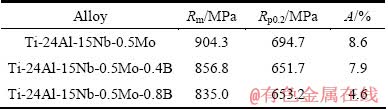

表1 不同B含量Ti3Al合金微试样的室温力学性能
Table 1 Room temperature tensile properties of Ti3Al alloys with different B contents
由表1可知,加入0.4%B降低了合金的强度和伸长率;持续添加B到0.8%,相比0.4%B的合金,合金的强度变化不大,伸长率降低。由显微组织分析可知,B元素明显细化了合金晶粒,根据细晶强化原理, B元素本应该能提升合金的室温力学性能,但是结果却恰恰相反,这是值得研究的一点。从显微组织图可以观察到B的加入会导致大量线状硼化物的析出,尤其在晶界处连续分布,在Ti3Al合金中硼化物是脆化相,其塑性很差,当合金拉伸变形时,其周围的B2相会及时发生协调变形,但硼化物缺少调节变形能力,就会造成此处应力集中,很容易成为裂纹源。这就弱化了晶界的作用,使晶界脆化,导致裂纹容易在晶界处萌生,最终使Ti3Al合金的强度和塑性降低。图5所示为Ti-24Al-15Nb-0.5Mo-0.8B的BSE像,图5(b)和(c)所示分别为拉伸断口及其附近的组织。图5(a)中白色的条状物质为硼化物在BSE条件下观察到的形态。由图5(a)分析可知,脆性硼化物在拉伸过程中为微裂纹发起源和裂纹优先扩展路径,不利于室温性能。图5(c)所示的二次裂纹周围存在硼化物聚集进一步佐证这一观点。

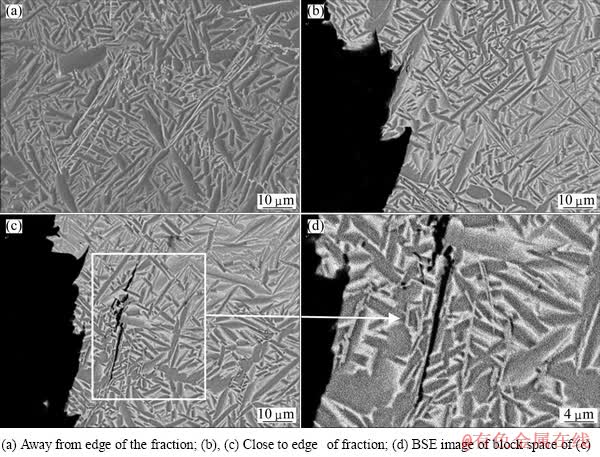

图5 Ti-24Al-15Nb-0.5Mo-0.8B的BSE像
Fig.5 BSE images of Ti-24Al-15Nb-0.5Mo-0.8B alloy in different places
3 结论
1) B的添加明显细化了Ti-24Al-15Nb-0.5Mo合金的晶粒,B的加入使得大量的硼化物析出且呈线状集中分布在晶界处。
2)析出的硼化物是基体脆化相,很容易成为裂纹源,弱化了晶界结合力,使得Ti-24Al-15Nb-0.5Mo合金的力学性能降低。
