钴是一种战略性矿产资源，是制备高温合金、硬质合金、防腐合金、磁性合金以及各种钴盐的重要原料[1]，广泛应用于信息技术、航空航天、生物医药、新能源汽车等领域[2-3]。在自然界中，钴主要以铜、镍的伴生资源形式存在，如铜钴伴生矿、镍钴伴生矿等，独立钴矿物极少[4]。近年来，随着新能源电池、电子信息工业等领域的快速发展，钴消费量日益增大，产生了大量的钴废料，这是目前另一重要钴资源。由于特殊赋存状态，钴通常作为铜、镍等金属的冶炼副产品，提取工艺以火法-湿法结合、全湿法工艺流程为主，溶剂萃取分离是其中的重要环节。溶剂萃取是通过利用金属离子在同一相中的分配系数不同，而达到分离目的一种分离技术[5]，是目前工业上最常用的提取和分离方法之一，因其选择性高、绿色高效、设备简单、便于工业化连续等特点[6]，广泛应用于金属的分离和回收。在钴镍冶金中，由于其化学性质相似，在矿床中共、伴生程度很高，分离难度大，而现代工业发展对钴镍分离冶金的要求比较高，因此溶剂萃取法得到广泛的应用。
常用于钴的萃取剂主要有酸性萃取剂、碱性萃取剂、螯合类萃取剂等。其中，羟肟萃取剂因其萃取效率高、选择性能优异、结构稳定，是目前铜镍钴冶金过程中应用最广泛的萃取剂之一[7-8]。羟肟萃取剂分子中同时含有羟基(—OH)和肟基 (—C=NOH)两个官能团。根据肟基在碳原子上的位置不同，可分为α-羟肟和β-羟肟，其肟基分别连在与羟基相邻的α和β碳原子上，例如LIX63(5,8-二乙基-7-羟基-6-十二烷基肟)和LIX84(2-羟基-5-壬苯基乙酮肟)，在萃取过程中其与金属离子配位分别形成五元环和六元环。相比于α-羟肟，β-羟肟和金属离子配位时空间位阻较小，形成螯合环的环内张力也较小，因而萃合物更稳定，对金属离子的萃取能力更强，应用优势更明显。β-羟肟主要分为羟酮肟(如LIX84)和羟醛肟(如LIX860和2-羟基-5-十二烷水杨醛肟)两类萃取剂。其中，羟酮肟萃取剂具有相分离性极佳、不易形成第三相但萃取速率慢等特点；羟醛肟萃取剂具有萃取能力优异、萃取速度较快、萃取回收率较高但反萃较难等特点[9-10]。
工业上，通常将羟酮肟和羟醛肟以一定比例混合，从而达到最佳的萃取效果。然而，在利用羟肟萃取剂萃取含Co2+溶液时，Co2+被萃取进入有机相后，与羟肟萃取剂形成一种非常稳定的鳌合萃合物，即使采用极为苛刻的条件，也很难将其完全反萃出来，即钴对羟肟萃取剂产生了毒化[11]。随着萃取剂的循环使用，钴在有机相中逐渐累积，导致萃取剂的萃取容量严重降低，阻碍萃取工艺运行。因此，如何经济有效解决钴对羟肟萃取剂的毒化是当前亟待研究的关键问题。
1 羟肟萃取体系下钴的萃取及毒化研究现状
1.1 羟肟萃取剂萃取钴的研究现状
羟肟萃取剂是铜的优良萃取剂。随着羟肟萃取剂的研发、改进及其工业化应用，学者们尝试将其用于钴的提取和分离，并从溶液介质和萃取剂种类两方面开展相关研究。一方面，溶液介质体系直接影响钴的络合状态，进而影响其萃取行为。不同溶液体系中钴的络合状态不同，萃取反应过程和机理也不尽相同[12]。目前，工业上常见的钴溶液介质体系主要有硫酸体系、氨(铵)盐体系、盐酸体系等，而研究大多集中于硫酸体系。另一方面，羟肟萃取剂的结构、物化性质等因素均会对其萃钴的能力产生较大影响，目前，羟肟萃取剂逐步由α-羟肟向β-羟肟过渡。
在20世纪70年代，学者们普遍采用α-羟肟萃取剂(如LIX63)提取分离硫酸溶液中的钴。RENNINGER等[13]利用LIX63从酸性溶液中萃取钴，发现在萃取温度为25 ℃、相比O/A(有机相与水相体积之比)为1:1、pH值为5.5的条件下，钴的萃取很快达到平衡。CHENG等[14]利用LIX63从含铜、钴、锌、锰溶液中分离钴时发现，在40 ℃、相比O/A为1:1的条件下，随着萃取平衡pH值的升高，萃取率呈上升趋势；当平衡pH值为7.0时，钴的萃取率可达到98%。BARNARD等[15-16]在采用LIX63萃取钴时发现，该萃取剂热稳定性较差，体系温度较高时易于降解，但LIX63对Co2+的选择性能较强。美国某矿公司对LIX64N(LIX63和LIX64的混合，LIX64：2-羟基-5-十二烷基二苯甲酮肟)萃取分离镍钴进行了研究，发现在10% LIX64N的条件下，增大相比可以提高钴的萃取效果[12]。通过大量研究发现，虽然α-羟肟萃取剂对钴具有较强的萃取和分离性能，但其稳定性较差，在酸性强、温度较高等条件下易于分解。随后，LIX84、LIX860等β-羟肟萃取剂受到广泛关注。ZHANG等[17]研究了LIX860萃取体系下钴镍的萃取分离性能，通过萃取平衡曲线发现，该萃取剂对钴具有一定的选择性，在20% LIX860(体积分数)、温度为25 ℃、相比O/A为1:1、平衡pH为5的条件下，钴的萃取率达到90%以上。HUTTON-ASHKENNY等[18]采用LIX860萃取钴时发现，当温度为40 ℃、pH为6.1时，钴的萃取率可达90%以上。易爱飞等[19]采用LIX84萃取废旧锂电池正极活性材料的硫酸浸出液时发现，钴的萃取率随LIX84体积分数的增加呈上升趋势。文献调研表明，与α-羟肟萃取剂相比，β-羟肟萃取剂不仅结构更稳定，且对钴的选择性更强。此外，学者们还深入研究了羟肟萃取体系下钴的萃取反应机制及萃合物配位状态，一致认为1个Co2+与2个羟肟萃取剂分子发生配位反应生成Co(HL)2，羟肟萃取剂中酚羟基中的氧原子和肟基中的氮原子参与Co2+配位，形成平面四配位结构(见图1)，萃取反应如式(1)所示，其中HL表示羟肟萃取剂[20-21]。
Co2++2HL(o)=CoL2(o)+2H+ (1)

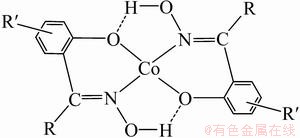

图1 钴与羟肟萃取剂配位结构图[20-21]
Fig. 1 Coordination structures of cobalt with hydroxyoxime[20-21]
采用羟肟萃取剂萃取分离钴的研究已有不少报道，众多研究均表明该类萃取剂对钴具有较好的选择性能，可用于钴的提取分离。然而，上述研究局限于对羟肟萃取体系下钴的萃取性质的探索，缺乏对萃取工艺全流程系统研究，钴对羟肟萃取剂毒化的问题未能引起足够的重视。近年来，随着羟肟萃取剂在铜镍钴萃取冶金工业中的大规模应用，毒化问题日趋突出。
1.2 钴对羟肟萃取剂毒化及其机理研究现状
为弄清钴对羟肟萃取剂毒化产生的原因，国内外学者借助于电化学理论和配位化学理论等，围绕Co2+在羟肟萃取剂中的化学行为变化和空间配位结构两个方面开展大量研究，取得了一些阶段性成果，逐步查明了钴对羟肟萃取剂毒化产生的原因。学者们发现氨离子或羟肟萃取剂与Co2+配位后，二者表现出相似的化学行为，因此，在综述过程中予以参照或对比分析。
1.2.1 钴在羟肟萃取剂中的化学行为
早在1981年，GUESNET等[22]在利用LIX65N (2-羟基-5-壬基二苯甲酮肟)萃取Co2+时就发现，Co2+会对该羟肟萃取剂产生毒化。近年来，人们采用有氧无氧对比法和还原法等对Co2+在羟肟萃取剂中化学状态及行为进行研究，间接证实了Co2+在羟肟萃取剂中发生氧化，且该氧化过程与空气中的O2有关。汪胜东等[23]在使用LIX84从氨性溶液中萃取铜、镍时发现，钴同时也能被萃取，但Co2+与LIX84形成的萃合物不稳定，能被迅速氧化，形成非常稳定的Co3+萃合物而难以反萃，影响萃取剂的继续使用。为了直观深入地认识Co2+在羟肟萃取剂中的氧化过程，NISHIHAMA等[24]利用电子共振波谱法研究了Co2+在LIX84中的氧化行为，对比氩气和空气两种气氛下萃合物的电子共振谱发现，氩气保护下的萃合物有Co2+的特征宽峰。通入空气后，特征宽峰逐渐消失，转而出现Co3+的尖峰，证明了Co2+在有机相中被O2氧化为Co3+，且Co2+的配合物很容易和氧结合，并被氧化成Co3+形成超氧络合物(如式(2)所示)。这种超氧络合物，会与另一个Co2+结合，形成μ-超氧络合物(如式(3)所示)。
Co2++O2→Co3+—O—O· (2)
Co3+—O—O·+Co2+→Co3+—O—O—Co3+ (3)
为了进一步研究Co2+在羟肟萃取剂中的氧化过程，从电化学角度进一步论证该氧化反应发生的可能性，学者们从Co2+的经典溶液化学方向入手，并逐渐向有机体系过渡。从电化学角度而言，Co2+与羟肟萃取剂配位后被氧化的过程本质上属于电化学反应，其配合物结构对应的氧化电位越低，越容易被氧化。在水溶液中，Co2+的氧化电位与溶液介质有密切关系。纯水溶液中Co2+的氧化电位为 1.8 V，当溶液中引入铵盐介质后，Co2+的氧化电位降至0.17 V，因此Co2+在氨性介质溶液中易于氧化为Co3+。参照这一性质，孙启等[25-26]采用循环伏安法研究了Mextral 84H(以2-羟基-5-壬苯基乙酮肟为有效成分)体系下Co2+萃合物的循环伏安特性，计算出钴的氧化还原电位，通过对比不同介质体系下Co2+的氧化电位，证明该氧化反应是自发过程。不同介质体系下Co2+的氧化还原电位如表1所示。

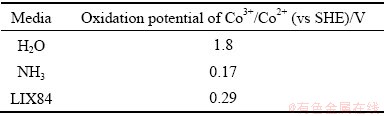

表1 不同介质体系下Co2+的氧化电位
Table 1 Oxidation potential of Co2+ in different media
通过研究Co2+在羟肟萃取剂中的化学行为，人们对毒化过程有了较为清晰的认识，即Co2+进入有机相后，与羟肟萃取剂形成平面四配位结构，并被空气中的O2迅速氧化为Co3+，与羟肟萃取剂可能形成了非常稳定的萃合物，即使采用极端条件也很难将其从有机相中反萃出来。因此，氧化前后萃合物性质和配位状态成为探析毒化原因的关键。
1.2.2 羟肟萃取体系下钴萃合物的性质及配位结构
为了进一步从微观角度全面认识钴对羟肟萃取剂毒化产生的原因，采用价键理论和杂化理论从微观分子层面对羟肟萃取体系中钴的氧化电位、配位状态、空间结构和杂化方式进行研究显得尤为重要。

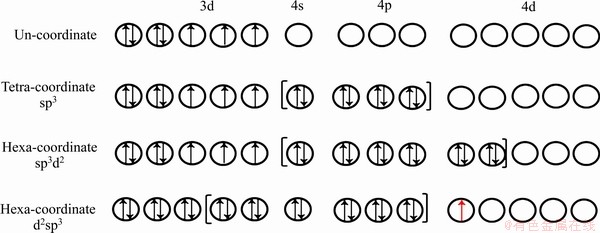

图2 不同杂化方式下Co2+的最外层电子排布
Fig. 2 Outermost electron arrangement of Co2+ under different hybridization methods
Co2+的最外层电子排布为3d7，其常见的杂化方式为四配位的sp3杂化、六配位的内轨型d2sp3杂化和六配位的外轨型sp3d2杂化，三种杂化方式下Co2+最外层电子排布如图2所示[25]。Co2+在溶液中的配位和杂化方式与配位络合离子性质存在紧密的关联。价键理论认为，配位原子的电荷对Co2+的配位化合物结构有较大的影响：一方面，中心离子与配位原子的电负性相差较大时，倾向于生成六配位的外轨型sp3d2杂化的络离子；中心离子与配位原子的电负性相差较小时，则倾向于生成六配位的内轨型d2sp3杂化的络合离子。另一方面，弱配位场的负离子配体如卤素离子等参与配位时，特别倾向于生成四配位的sp3杂化的络离子[27]。四配位的sp3杂化和六配位的内轨型d2sp3杂化均较为稳定，在一定条件下易于相互转化。
根据经典溶液化学理论，人们分别得到Co2+和Co3+在纯水和氨性介质溶液中的络合参数、状态和杂化方式。在纯水中Co2+的配位形式为[Co(H2O)6]2+，因参与配位的氧原子的电负性较大，其杂化方式为外轨形sp3d2杂化。这种杂化方式的中心Co2+的4d轨道有两对成对电子，其正八面体构型相对稳定，钴的氧化电位为1.8 V。在氨性介质中，当溶液pH≤7时，溶液中以NH4+为主，较难参与配位，Co2+的络合状态与水溶液中类似；当pH≥8时，游离态的NH3浓度急剧升高，Co2+倾向于与NH3形成配合物[Co(NH3)6]2+，该结构的稳定常数为1.3×105，在空气中极易被氧化成三价[Co(NH3)6]3+，氧化后生成的络合物的稳定常数为4.5×1033 [28-29]。上述现象产生的原因主要是：当溶液中有NH3存在时，Co2+的配位方式为 [Co(NH3)6]2+，参与配位的氮原子的电负性较小，其杂化方式为内轨型的d2sp3杂化；这种杂化方式的Co2+的4d轨道只有一个活泼的孤电子，容易被氧化而失去，此时Co2+的氧化电位为0.17 V[30]。因此，杂化方式决定了萃合物中Co2+的氧化电位。钴在有机相中氧化行为与配位状态、杂化方式之间也存在类似的关联。不同介质溶液体系下Co2+络合物的配位及杂化方式如表2所示[31]。
表2不同介质体系下Co2+络合物的配位及杂化方式
Table 2 Oxidation potential of Co2+ and coordination and hybridization mode of complex under different coordinations
在上述理论和研究基础上，HUTTON- ASHKENNY等[18]研究了Co2+对LIX860的毒化行为，通过实验现象推测，Co2+在有机相中形成了Co+LIX8602萃合物，该萃合物为四配位的平面四边形结构，O2易于在其轴向配位使得Co2+被氧化，但该结论缺乏相应的理论支撑。NOMBONA等[32]提出钴的氧化电位大小与其配位结构和杂化方式有关。孙启等[26]通过对Mextral 84H与钴的萃合物进行循环伏安扫描、紫外-可见光谱与红外光谱分析，发现有机相中Co2+的氧化电位为0.29 V，结合Mextral 84H与钴的萃合物组成和配位结构研究，推测Mextral84H与Co2+形成了六配位的八面体结构，其杂化方式为内轨型d2sp3杂化。配位后萃合物中的Co2+很容易被氧化为Co3+。萃合物中钴的4d轨道的单电子氧化失去后，萃合物中Co3+的3d、4s和4p轨道均处于全满状态，其稳定性相比于sp3d2杂化的配合物更强，因而难以将Co3+从Mextral 84H中反萃出来，导致毒化的产生。
目前，学者们通过对羟肟萃取体系中Co2+氧化行为的一系列实验研究，对Co2+在有机相中的氧化过程已初步达成共识。对于Co2+在羟肟萃取剂中易于氧化以及氧化后形成非常稳定萃合物的原因，虽然有学者根据配位化学和结构化学理论提出了可能的机制，但大多学者主要侧重于毒化的条件试验研究，还未有学者对氧化前后钴萃合物的物化性质及稳定性差异进行系统研究，钴与羟肟萃取剂形成萃合物的配位状态、空间结构和键合状态还需要进一步明确。
2 有机酸对羟肟体系下钴萃取及毒化影响的研究现状
为了有效解决钴对羟肟萃取剂的毒化问题，国内外学者从含钴溶液和羟肟体系两个方面入手，对毒化抑制展开了相关研究。一方面，通过向含钴溶液中加入电负性较强的配体，使钴形成较为稳定的钴络合物而难以被萃入羟肟萃取剂中，从而避免毒化的产生。MACKENZIE等[33]采用LIX84从氨性红土镍矿浸出液中萃取镍时，利用氨介质中Co2+易氧化且形成稳定络合物的特性，以期解决钴对LIX84毒化的问题。然而，在萃取工艺运行过程中发现，氨介质溶液中仍然存在微量的Co2+，并会随镍一同被萃取进入有机相，进而产生毒化，仍需要对毒化的有机相进行后续处理，难以从根本上解决问题。另一方面，通过向羟肟萃取体系中引入抑制剂，从而抑制钴对羟肟萃取剂的毒化。该方向是目前国内外学者研究的主要方向，并形成一些阶段性研究成果。有研究发现，有机酸的引入不仅能够有效抑制钴对羟肟萃取剂的毒化，组成的二元萃取体系还对钴产生协萃效应，提高羟肟萃取剂对钴的分离性能和萃取效率[34]。
近年来，有机酸/羟肟协同萃取体系在钴分离领域的应用得到了广泛的关注。一般认为，钴被羟肟萃取剂萃入有机相后，与羟肟萃取剂配位形成平面四配位结构。此时，由于Co2+的配位数尚未达到饱和，水分子也有可能参与配位，形成了含水的萃合物Co(HL)2·2H2O，该萃合物亲油性较差。当萃取体系中引入有机酸后，有机酸取代了萃合物中的水分子，从而提高了萃合物的疏水性，产生了协萃效应，对钴的选择性增强[35]。根据有机酸的差异，协萃体系可分为有机羧酸/羟肟协萃体系和有机膦酸/羟肟协萃体系。由于协萃体系不同，对钴的萃取机理不 同，有机酸对羟肟萃取剂钴的毒化抑制机制也不相同[36]。
2.1 有机羧酸/羟肟协萃体系
有机羧酸/羟肟协萃体系主要分为有机羧酸/α-羟肟体系和有机羧酸/β-羟肟体系。由于α-羟肟与β-羟肟之间存在较大的化学性质差异，使得两种体系下Co2+的萃取机理和毒化抑制机理不同。
2.1.1 有机羧酸/α-羟肟协萃体系
19世纪70年代，FLETT等[37-38]对Versatic 10/LIX63、P507/LIX63、环烷酸/LIX63、十二烷酸/ LIX63等协萃体系行进了系统研究。结果表明，上述协萃体系对二价金属离子能产生显著的协同效应，使得其对钴的选择性大大提高；但通过光谱分析发现，该萃合物为混合型络合物，由于LIX63肟基官能团氮原子质子化使得钴反萃变得困难。JONES 等[39]采用Versatic 10/LIX63体系萃取钴，经一次萃取，钴的萃取率便可达到96%以上。吴霞等[40]采用斜率法对Versatic 10/LIX63协萃体系下Co2+的萃取行为进行研究，得到萃合物中金属离子和萃取剂的化学计量比为1:2:2，萃合物的结构可能为Co(HL)2(HA2)2 (HA表示Versatic 10)。ZHU等[41]研究了Versatic 10/LIX63体系下钴的配位结构，制备了萃合物晶体，并采用XRD对晶体进行表征，证实钴萃合物为Co(HL)2(HA2)2的八面体结构。BARNARD等[42]采用Versatic 10与新合成的羟肟萃取剂(1-羟基环己基)-苯基酮肟组成的协萃体系萃取钴，通过最大饱和量法计算，得出萃取剂和金属离子形成的萃合物的化学计量比同样为1:2:2。此后，D′ALESSIO等[43]利用该羟肟萃取剂与异丁酸组成的协萃体系萃取钴，成功制备了钴的萃合物晶体，并通过X射线衍射分析了萃合物的结构，发现在该体系中萃合物分子式为Co3(L-H)4(O2CC3H7)2。在该萃合物中，中心Co2+为八面体配位结构，参与配位的是N2O4；其余两个Co2+配位数位为5，参与配位的是NO4。但由于萃合物的结构复杂，所以无法确定两种萃取剂羟基上质子的去向。上述Co2+的五配位方式在萃合物中比较常见，在这种配位方式中，参与配位的配体为两分子的醛肟和一分子的亚硝酰基，其中醛肟上的N2O2共面，而亚硝酰基则位于平面顶端，形成四棱锥的空间结构。
在上述萃取行为和机理研究基础上，CHENG[44]在利用Versatic 10/LIX63萃取体系从镍红土矿浸出液中萃取钴镍时发现，Versatic 10的加入能够抑制钴对LIX63的毒化。当有机相中钴的负载时间为 76 h时，单一LIX63体系下钴的反萃率仅为29%，而协萃体系下钴的反萃率达到99%以上。通过萃取及毒化实验推断，在Versatic 10/LIX63协同体系中，钴与萃取剂形成了Co2+-Versatic 10-LIX63的萃合物；由于Versatic 10作为萃取剂时，LIX63为协萃剂，仅间接参与Co2+的配位，因而没有产生毒化。文献[13, 15]中发现，虽然Versatic 10对LIX63萃钴时的毒化具有较好的抑制作用，但由于LIX63结构稳定性较差，工业应用较少，因而针对毒化的研究较少，尚未提出较为系统的毒化抑制机制。
2.1.2 有机羧酸/β-羟肟协萃体系
有机羧酸/β-羟肟协萃体系对钴几乎不产生协萃效应。JOO等[45]对Versatic 10/LIX84-I体系的协萃性能进行了研究，发现在同等条件下与单一体系相比，向LIX84-I中加入Versatic 10不能提高该体系对钴的萃取能力。HUTTON-ASHKENNY等[18]对单一LIX860和典型的有机酸/LIX860体系萃取钴进行研究后发现，与单一LIX860体系相比，Versatic 10的加入并没有明显提高钴的萃取率，对毒化的抑制作用有限。孙启[25]采用典型有机酸/ Mextral84H体系研究了钴的萃取及其对羟肟萃取剂毒化机制，结果表明，Versatic 10/Mextral84H协萃体系对钴几乎没有协萃效应，Versatic 10没有参与Mextral84H和Co2+的配位，因而未能抑制毒化；萃合物的空间结构和杂化方式与单一Mextral84H体系下配位情况相同，配合物的分子式为Co(HL)2·2H2O (见图3)。
采用有机羧酸/β-羟肟协萃体系萃取钴时，有机羧酸并不参与钴的萃取，其萃取反应过程和机制与单一羟肟萃取剂体系相似，因而无法解决钴对羟肟萃取剂的毒化问题。
2.2 有机膦酸/羟肟协萃体系
有机膦酸/羟肟协萃体系对钴表现出很强的协同效应。目前，针对该体系的研究大多以有机膦酸/ LIX84和有机膦酸/LIX860为主。ZHANG等[17]采用P204/LIX860体系对酸性溶液中的钴镍进行萃取研究，结果表明，与单一膦酸体系相比，协萃体系下钴的pH50(指钴在萃取率为50%时对应的平衡酸度的大小)沿着正协同效应方向移动了0.89个pH单位，且钴的萃取和反萃速率很快，3 min内即可以达到平衡。WANG等[46]采用Cyanex 301/LIX63体系萃取钴镍发现，该体系很好地增强了钴的萃取。

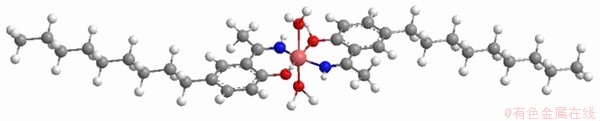

图3 Versatic 10/Mextral 84H体系下钴萃合物可能的空间结构
Fig. 3 Possible spatial structure of cobalt extract with Versatic 10/Mextral 84H
HUTTON-ASHKENNY等[18]研究了LIX860、P204/LIX860、P507/LIX860、Cyanex 272/LIX860和Versatic 10/LIX860体系下钴对LIX860的毒化情况，结果表明，上述有机酸能够抑制Co2+对羟肟萃取剂的毒化，酸性较强的有机酸对毒化的抑制效果更好，抑制效果由大到小依次为P204＞Cyanex 272=P507＞Versatic10。通过实验结果推测，单一LIX860萃取Co2+时，形成了四配位的平面四边形结构的萃合物；当P204加入该萃取体系后，由于P204具有极强的配位倾向，在该萃合物的轴向配位，形成了更稳定的萃合物。孙启[25]研究了典型有机酸膦酸和羧酸对毒化的影响，发现随着负载Co2+有机相静置时间的延长，单一Mextral84H体系中钴的反萃率明显降低，而P204/Mextral84H、P507/Mextral84H、Cyanex 272/Mextral84H体系中钴的反萃率仅略微降低。这表明钴对单一Mextral84H体系明显产生了毒化，而P204、P507、Cyanex 272的引入能够有效抑制毒化。随着膦酸浓度的升高，对毒化的抑制效果逐渐增强。随后SUN等[26]通过电化学分析等方法对单一Mextral84H、P204/Mextral84H、Versatic 10/Mextral84H、Cyanex 272/Mextral84H等协萃体系下Co2+的萃取进行了研究，发现在P204/Mextral 84H体系中，由于P204也参与Co2+的配位，取代了原配合物中H2O的位置，其杂化方式由d2sp3杂化向氧化电位更高的sp3d2杂化转化，因而抑制了毒化。配合物的分子式为Co(H2B2L2)(见图4[26]，分子式中HB表示P204)，P204抑制钴对Mextral84毒化的过程如图5所示[26]。

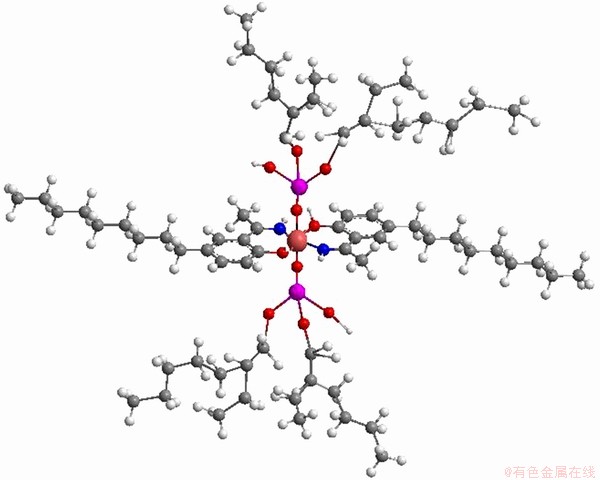

图4 P204/Mextral 84H体系下钴萃合物可能的空间结构[26]
Fig. 4 Possible spatial structure of cobalt extract with P204/Mextral 84H[26]

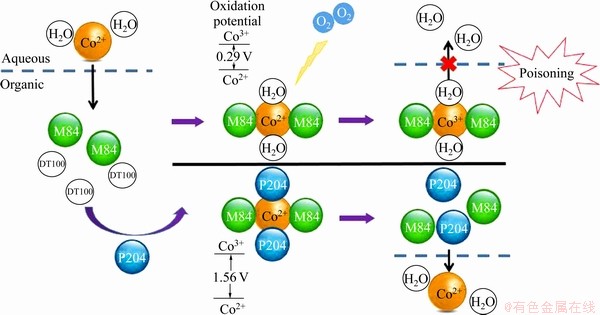

图5 P204抑制钴对Mextral 84H毒化示意图[26]
Fig. 5 Schematic diagram of P204 inhibiting cobalt poisoning on Mextral 84H[26]
综上所述，通过引入有机酸来抑制毒化时，有机酸要有较强的酸性和配位能力，可以参与钴的配位，使得萃合物向更稳定的配位及杂化方式转变，提高中心Co2+的氧化电位，从而抑制毒化。
总体看来，有机酸的引入对毒化具有一定的抑制作用，且抑制作用随有机酸酸性和配位能力的增强而增强，同时有机酸的加入还能够较好地实现金属离子的分离。关于有机酸抑制毒化的机制，目前从实验计算和结构表征的角度看均有一定的研究进展，但将两者结合起来对协萃及毒化抑制机理进行的系统研究较少，对毒化及其抑制的微观机制缺乏足够的认识，还未从根本上解决钴对羟肟萃取剂毒化的问题，需进一步从微观结构上探明有机酸对毒化的抑制，从而更好地指导解决毒化问题。
3 结语及展望
钴对羟肟萃取剂的毒化问题是阻碍羟肟萃取剂应用的原因之一。当前的研究在钴对羟肟萃取剂的毒化及其抑制原因方面有了初步的认识，也探索出对毒化抑制的方法。钴对羟肟萃取剂的毒化主要取决于萃合物的配位方式和空间结构，而有机酸的引入改变了钴与羟肟萃取剂之间的配位状态，从而抑制了毒化。与其他抑制毒化的方法相比，有机酸/羟肟协萃体系不仅对毒化有一定的抑制作用，而且能较好地实现金属离子的分离，是未来解决毒化问题的发展方向。
当前关于钴对羟肟萃取剂毒化及其抑制的研究虽已有一定的成果，但对于毒化产生的原因以及抑制毒化的微观机制还缺乏系统研究，还需将实验探索与平衡计算、表征手段相结合，进一步对毒化前后钴萃合物的物化性质及稳定性差异进行研究。近年来，量子化学计算和X射线吸收光谱等方法越来越多地应用在萃取剂分子和金属萃合物的结构及性质研究中，未来也可将其与实验探索相结合，以便更全面地揭示钴对羟肟萃取毒化及其抑制机理。
