DOI： 10.11817/j.issn.1672-7207.2020.03.004

酒石酸辅助均匀沉淀法制备TiO₂/氧化锡锑

王亚男^1，2,马坤怡¹,王佳爽¹,钱建华³,邢锦娟¹,刘琳¹

（1. 渤海大学 辽宁省功能化合物的合成及应用重点实验室，辽宁 锦州，121013；

2. 东北大学 材料科学与工程学院，辽宁 沈阳，110819；

3. 辽宁石油化工大学 化学化工与环境学部，辽宁 抚顺，113001）

摘要:以TiO₂为基核，结晶四氯化锡和三氯化锑为主要原料，尿素为沉淀剂，酒石酸(TA)为辅助剂，PVP(聚乙烯吡咯烷酮)为分散剂，通过均匀沉淀法制备TiO₂/ATO复合导电粉体，考察络合剂及沉淀剂对复合粉体导电性能的影响，并对其反应机理进行探讨。采用扫描电镜(SEM)、透射电镜(TEM)、X线衍射(XRD)、能谱仪(EDS)、光电子能谱(XPS)及傅里叶变换红外光谱(FTIR)等对复合材料的微观形貌、物相结构及材料成分进行表征。研究结果表明：粒径约为12.3 nm的氧化锡锑粒子包覆在近球状金红石型TiO₂表面，形成核壳复合结构，且各组成元素在复合材料中均匀分布。在本反应体系中，酒石酸作为中间体配体供体，同时尿素协同调节体系pH。当TA与Sb物质的量比为1:1，尿素与Sn物质的量比为5:1时，所制复合粉体具有最佳导电性能，其电阻率为6.85 Ω·cm。

关键词:二氧化钛；氧化锡锑；酒石酸；反应机理；导电性

中图分类号:O614      文献标志码:A               开放科学(资源服务)标识码(OSID)

文章编号:1672-7207（2020）03-0600-08

Fabrication of TiO₂/Sb-doped tin oxide composite by tartaric acid-assisted homogeneous precipitation method

WANG　Yanan^1，2, MA　Kunyi¹, WANG　Jiashuang¹, QIAN　Jianhua³, XING　Jinjuan¹, LIU　Lin¹

(1. Liaoning Province Key Laboratory of Synthesis and Application of Functional Compounds, Bohai University, Jinzhou 121013, China；

2. School of Materials Science and Engineering, Northeastern University, Shenyang 110819, China;

3. College of Chemistry, Chemical Engineering and Environmental Engineering, Liaoning Shihua University, Fushun 113001, China)

Abstract: TiO₂/Sb-doped tin oxide(ATO) composite conductive materials were prepared by tartaric acid-assisted homogeneous precipitation method using TiO₂ as core, tin chloride pentahydrate and antimony trichloride as main materials, urea as precipitant, tartaric acid(TA) as auxiliary agent, and PVP(polyvinylpyrrolidone) as dispersing agent. The effects of precipitant and complexing agent on the conductivity of composite powder were investigated, and the reaction mechanism were discussed. The microstructure, phase structure and material composition of the obtained composite were characterized by scanning electron microscope(SEM), transmission electron microscope(TEM), X-Ray diffraction(XRD), energy disperse spectroscopy(EDS), X-ray photoelectron spectroscopy(XPS) and Fourier transform infrared spectroscopy(FTIR), respectively. The results show that ATO particles with the size of about 12.3 nm are coated on the surface of near-spherical rutile TiO₂, forming a core-shell composite structure, and all constituent elements are evenly distributed in the composite. In this reaction system, tartaric acid provides the intermediate with ligands, and urea regulates the pH of the system. When the molar ratio of TA to Sb reaches 1:1 and that of urea to Sn is 5:1, the as-prepared TiO₂/ATO has the excellent conductivity and its resistivity is 6.85 Ω·cm.

Key words: titanium dioxide; Sb-doped tin oxide; tartaric acid; reaction mechanism; conductivity

核-壳粒子因其核与壳之间的协同作用，在催化^[1-2]、磁性复合材料^[3]、靶向药物^[4]等领域中被广泛应用。因此，合理设计和制备具有不同性能的核-壳结构材料是研究的重点。目前，核-壳复合粉体的制备方法主要有机械混合法^[5-6]、水(溶剂)热法^[7]和基体包覆法，如共沉淀法^[8]、均匀沉淀法^[1]和Pechini法^[9]等，其中，因沉淀剂缓慢水解释放氢氧根可以有效地控制粒子的大小和形状而合成超细氧化物及其他复合材料，均匀沉淀法已被广泛应用。采用无机/无机包覆技术对无机核体粒子进行表面改性，所得复合填料填入高电阻率的高分子基质中制成抗静电涂料、塑料及纤维等导电/抗静电材料，可避免出现一系列静电吸引及静电放电等危害问题。因此，基于二氧化钛优异的理化性能如散射性能和化学稳定性等，以二氧化钛为基核，表面包覆无机导电壳层材料制成核-壳复合导电填料的研究已成为热点。锑掺杂二氧化锡(ATO)具有高导电性、良好的光学透明性、红外阻隔性能、化学稳定性等优点^[10-11]，是理想的壳层材料。目前，制备复合导电粉体的方法中，共沉淀法由于Sn⁴⁺和Sb³⁺极易水解，需依靠大量盐酸来抑制水解，对应消耗大量碱共沉淀，对环境造成一定的污染，同时共沉淀时并不能实现真正掺杂；溶胶-凝胶法虽然工艺简单且所得产物组成及粒度可控，但原料一般为金属有机醇盐附加一些有机溶剂，成本较高且有一定的毒性^[12]。因此，采用酒石酸辅助均匀沉淀法制备TiO₂/ATO，一方面，为了避免由于碱性沉淀剂的直接加入而导致局部OH^—浓度过高的现象，采用了均匀沉淀法；另一方面，利用络合原理使体系中的金属阳离子与酒石酸根配体络合，在一定条件下逐步释放构晶阳离子，使其达到原子级的均匀混合，解决了制备过程中的两大难题。此方法为低成本制备二氧化钛基浅色复合导电粉体以及其他功能复合材料提供了新的思路。在此，本文作者以TiO₂为基核，锡锑氯盐的乙醇溶液为包覆溶液，尿素为均匀沉淀剂，采用酒石酸辅助均匀沉淀-热处理法制备核-壳结构TiO₂/ATO复合导电粉体。该复合材料可作为导电专用填料应用于其他基料中制成导电、抗静电材料。

1 实验

1.1　试剂与仪器

实验试剂有尿素(Urea，天津光复科技发展有限公司生产)、聚乙烯吡咯烷酮(PVP，天津市光复精细化工研究所生产)、酒石酸(TA，天津百伦斯生物技术有限公司生产)、结晶四氯化锡(SnCl₄·5H₂O，天津市致远化学试剂有限公司生产)，以上试剂均为分析纯；还有三氯化锑(SbCl₃，天津市科密欧化学试剂有限公司生产，化学纯)和二氧化钛(TiO₂，锦州钛业有限公司生产)。

实验仪器包括S-4800冷场发射扫描电镜(日本日立有限公司)；JEM-2100F场发射透射电子显微镜(日本电子株式会社)；K-Alpha型X线光电子能谱仪(美国赛默飞世尔科技公司)；Rigaku Ultima IV 型X线粉末衍射仪(日本理学株式会社公司)；IRTracer-100型傅里叶变换红外光谱仪(日本岛津)；Pyris Diamond型热重分析仪(美国PE公司)；SXL-1208型程序箱式电炉(上海精宏实验设备有限公司)；769YP-24B型粉末压片机(中国天津科器高新技术公司)；RTS-8型四探针电阻率测试仪(广州四探针电子科技有限公司)。

1.2　复合材料制备

按锡锑物质的量比为10:1分别称取一定量的SnCl₄·5H₂O与SbCl₃溶解于35 mL无水乙醇中，再加入0.10 g的酒石酸，配制成包覆液A。称取2.0 g尿素，加入75 mL去离子水，磁力搅拌溶解，加入1.8 g TiO₂，0.018 g PVP搅拌混和均匀，超声分散60 min，配制成混合浆液B。在反应温度为90 ℃时，通过蠕动泵以0.4 r/min速度将包覆液A逐滴加入到混合浆液B中，滴加完毕后在90 ℃下继续冷凝回流5 h。反应得到的前驱浆液静置冷却1~2 h，经过滤、洗涤，90 ℃下干燥12 h后，研磨，所得前驱粉体于空气氛围中550 ℃下煅烧2 h，即得TiO₂/ATO复合粉体。

1.3　电阻率测试

利用压片机直径为20 mm的模具在30 MPa下将待测样品粉体压成厚度小于4 mm的薄圆片，采用游标卡尺测量样片厚度。采用四探针测试仪测量电阻率，电阻率计算公式如下：

(1)

式中：ρ为样品电阻率，Ω·cm；D为样品直径，mm；S为平均探针间距，mm；W为样品厚度，mm；F_sp为探针间距修正系数；F(D/S)为样品直径修正因子；F(W/S)为样品厚度修正因子；I为探针1和4的电流，μA；U为探针2和3间电压，μV。

2 结果与讨论

2.1　复合材料的微观形貌及物相结构

图1(a)和1(c)所示分别为基核TiO₂的SEM照片和酒石酸辅助合成的TiO₂/ATO复合材料的TEM照片。可见：基核TiO₂表面光滑，呈近球状，粒径为200~300 nm(图1(a))。热处理后，沉淀物结晶成ATO粒子包裹在TiO₂表面(图1(c))，包覆壳层与TiO₂核有较明显区别，说明形成了核-壳复合结构，即为TiO₂/ATO。TiO₂/ATO复合材料的EDS图(图1(d))及XPS谱图(图2)都进一步表征了其化学组成，经计算可知，Ti，Sn和Sb的物质的量比与初始投料比基本一致。图1(e)~1(h)所示为TiO₂/ATO的元素面扫描图。从图1(e)~1(h)可以看出：复合物中存在Ti，O，Sn和Sb 4种元素，且壳层的Sn和Sb较均匀地分布在核体TiO₂表面，ATO与TiO₂达到均匀复合。

图1(b)所示为无酒石酸辅助合成的TiO₂/ATO的SEM照片。从图1(b)可见：TiO₂核外包覆粒子存在较严重的团聚现象，部分基核的外表面未形成有效包覆。对比图1(c)可以看到，加入酒石酸辅助合成的复合材料外层包覆粒子团聚现象明显得到改善，可能是因为反应过程中金属离子先与酒石酸形成络合物，然后随着体系pH变化，缓慢释放Sn⁴⁺和Sb³⁺，所以最终的包覆粒子更加均匀地分布在核外。

图1　基核TiO₂和TiO₂/ATO的微观形貌及其EDS分析

Fig. 1　Microtopography of TiO₂，TiO₂/ATO and EDS

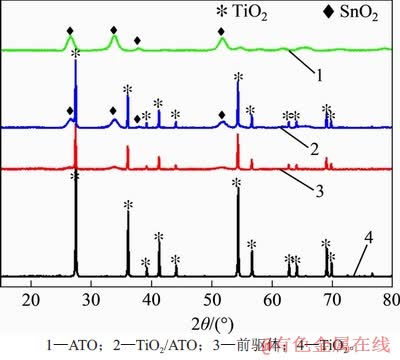

图3所示为基核TiO₂、复合前驱体、TiO₂/ATO及ATO的XRD图谱。由图3可见：复合前驱体的特征峰位均与核体一致，只含金红石型TiO₂相，说明复合前驱体的外层沉淀物呈无定型态。ATO和TiO₂/ATO在2θ为26.5°，33.8°，37.6°及51.7°的位置出现了四方相SnO₂的衍射峰，未检测到锑氧化物的分相，而EDS和XPS结果(图1(d)和图2)又显示Sb的存在，综上分析可得，Sb已经掺杂进入SnO₂晶格中。根据XRD数据并运用Scherrer公式计算包覆层ATO晶粒的平均粒径D_ave：

(2)

式中：k=0.89，为谢乐常数；λ=0.154 056 nm，为X线波长；β为衍射峰的半峰宽；θ为布拉格衍射角。分别选取TiO₂/ATO在26.5°处对应的(110)晶面及51.7°处对应的(211)晶面的衍射峰半峰宽来计算，所得包覆粒子ATO的平均粒径为12.3 nm。

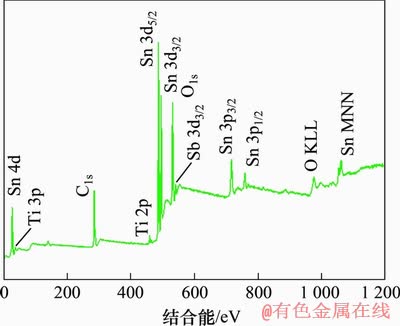

图2　TiO₂/ATO复合材料的XPS谱图

Fig.2　XPS full scanned spectrum of TiO₂/ATO

图3　ATO、TiO₂、前驱体和TiO₂/ATO的XRD图

Fig. 3　XRD patterns of ATO, TiO₂, precursor and TiO₂/ATO

2.2　复合前驱体的热重分析

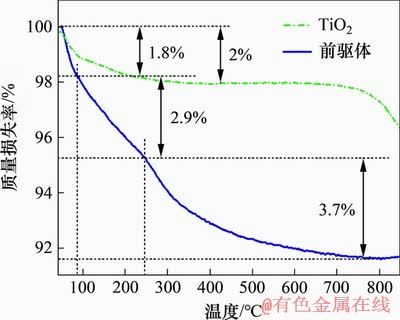

图4所示为TiO₂和复合前驱体的热重曲线。从图4可以看出：在200 ℃以下，由于脱除表面吸附水及其他吸附杂质小分子，基体TiO₂质量损失率约为2%，750 ℃以下保持稳定，高于750 ℃的质量变化可能是其生产过程中残余原料TiCl₄等的氧化引起。包覆前驱体总的质量损失率为8.4%，受热温度小于100 ℃时，快速失去粉体表面的吸附水，质量损失率约为1.8%。在247.5 ℃以下，前驱体逐渐失去结构水或配位水，其质量损失率约为2.9%。在247.5~316.0 ℃，可能发生残余中间体-金属络合物、酒石酸、NH₄Cl及Sb₂(CO₃)₃等的分解反应以及Sb(Ⅲ)向Sb(Ⅴ)转变的氧化反应；而高于316.0 ℃时，Sb(Ⅴ)转变为Sb(Ⅲ)的反应趋势加强，此段质量损失缓慢，在247.5~750.0 ℃时，总的质量损失率达3.7%。当温度高于750.0 ℃后，样品几乎无质量损失，说明反应已经基本结束。

图4　TiO₂和包覆前驱体的TG曲线

Fig. 4　TG curves of TiO₂ and coated precursor

图5　不同酒石酸及尿素用量下TiO₂/ATO的电阻率

Fig. 5　Resistivity of TiO₂/ATO at different addition amounts of tartaric acid and urea

2.3　酒石酸与尿素对复合材料导电性能的影响

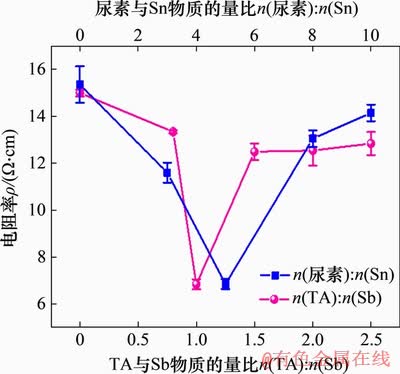

图5所示为其他实验条件相同的情况下，不同酒石酸或尿素加入量下TiO₂/ATO复合材料的电阻率的变化曲线。酒石酸的在体系中既起到提供中间体络合配体的作用，同时也复合尿素起到调节pH作用。尿素加入量一定，当包覆液中无酒石酸时，包覆液滴入基体悬浮液中，Sn⁴⁺和Sn³⁺直接水解，形成的前驱沉淀物成团聚集，最终导致包覆粒子团聚现象明显，如图1(b)所示，所以部分自团聚的包覆粒子未有效包覆在核表面，造成复合粉体电阻率较高(图5)。当酒石酸加入量较少时，Sn和Sb的络合作用较弱，Sn⁴⁺和Sn³⁺较快水解，导致包覆层粒子过大且粒径不均匀，因此所制复合粉体电阻率较大。而酒石酸加入量过多时，中间体金属络合物较为稳定，不易释放金属离子，沉淀反应受到阻碍，所得样品的电阻率也较大。酒石酸加入量一定，当尿素量较少时，酸效应减弱，金属与配体结合较为稳定，金属阳离子释放缓慢，沉淀反应诱导期较长，导致复合材料中包覆层ATO粒径较大，外层导电网络连接性较差；当尿素量较多时，尿素水解释放的OH^—浓度较高，沉淀反应较强，金属离子络合作用较弱，导致包覆层粒子团聚较为严重^[13]，复合粉体导电性也降低。综上分析可得，Sn-TA及Sb-TA络合物中金属阳离子Sn⁴⁺，Sb³⁺的释放难易程度与酒石酸-尿素体系pH有关，H⁺溶度越高，酸效应越强；OH^—溶度越高，沉淀反应越强，二者均不利于金属离子络合反应的发生，因此合适配比的沉淀剂与配合剂能很好地控制络合反应与沉淀反应达到相对平衡。当酒石酸与Sb物质的量比为1:1，尿素与Sn物质的量比为5:1时，所制复合粉体的电阻率最低，其平均值为6.85 Ω·cm。

2.4　复合材料反应机制

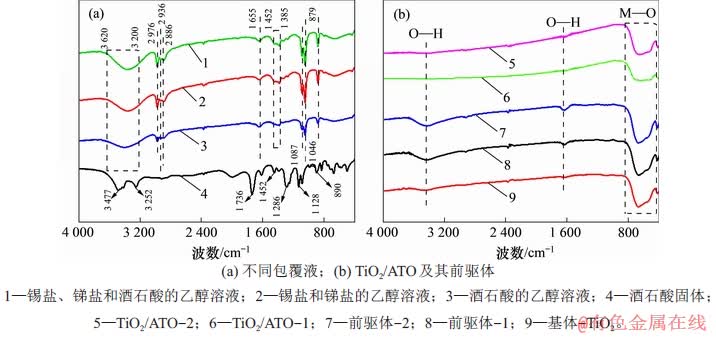

图6(a)所示为锡盐、锑盐和酒石酸的乙醇溶液(溶液1)，锡盐和锑盐的乙醇溶液(溶液2)及酒石酸的乙醇溶液(溶液3)和酒石酸固体的FTIR图谱。从图6(a)可以看出：在3 620~3 200 cm^-1处拓宽的吸收带为O—H的伸缩振动峰，乙醇或羧酸分子因氢键效应发生缔合作用，所以峰形较宽。1 655 cm^-1处为O—H的弯曲振动峰^[14]，对于溶液1和3，C=O的伸缩振动峰也因氢键效应峰位向低波数方向移动，与δ(O—H)重合，而TA在1 736 cm^-1处对应于ν(C=O)。图6(a)中谱线4的 3 477 cm^-1和3 252 cm^-1处分别对应酒石酸结晶水及其二聚体的O—H。在2 976~2 886 cm^-1和1 452~1 385 cm^-1处的吸收峰分别为溶剂乙醇—CH₃和—CH₂的伸缩振动重叠峰和变形振动重叠峰。在1 390 cm^-1处的特征峰对应于Sn—O—C^[15]，与1 385 cm^-1处的峰重合，所以溶液1和2此处峰稍强于溶液3。在1 087 cm^-1和1 286 cm^-1处分别为乙醇及酒石酸C—O的伸缩振动峰，在1 046 cm^-1处为C—O—H的摇摆振动峰。溶液1~3在879 cm^-1处的特征峰均为ν(C—C)。在1 128 cm^-1和890 cm^-1处分别为酒石酸C—C的骨架振动峰及伸缩振动峰。

由图6(b)可知：2个前驱体样品在3 441 cm^-1和1 643 cm^-1处O—H的特征峰明显比基体和煅烧后复合粉体的强，说明经包覆反应后，在核体TiO₂外表面生成了Sn或Sb的水解沉淀物。在839~426 cm^-1处为M—O (M=Ti，Sn，Sb)耦合的特征峰区^[16]，包括560 cm^-1处出现ν(Sn—O)的伸缩振动峰^[11]，而前驱体经热处理得到TiO₂/ATO，其对应的Sn—O与Sb—O峰显著增强，所以在此波数范围内表现为明显的宽峰。前驱体-1为没有加入TA所制得的样品，TiO₂/ATO-1为前驱体-1煅烧后所得复合粉体，前驱体-2和TiO₂/ATO-2分别为TA辅助作用下所得的前体及最终产品。对比前驱体-1及前驱体-2可以看出：前驱体-2的FTIR谱图中并未发现TA-Sn和TA-Sb络合物的特征峰，说明最终前躯体中沉淀物并不是以络合沉淀物形式存在。

图6　不同包覆液和TiO₂/ATO及其前驱体的FTIR图谱

Fig. 6　FTIR spectra of different coating solutions, TiO₂/ATO and its precursor

利用酒石酸(TA)辅助均匀沉淀法包覆基体制得前驱体时，锡盐和锑盐是溶解于以乙醇为溶剂附加酒石酸的溶液中，其中锑离子最大配位数是6，且具有3个空sp轨道，可与乙醇羟基氧原子成键，羟基中的氢原子被解离，与三氯化锑电离的氯离子结合生成氯化氢气体，同样，锡离子也可与羟基氧原子成键，不同包覆溶液的pH如表1所示。由表1可以看出：含有SnCl₄·5H₂O和SnCl₃的包覆溶液1和2的溶液pH更低，进一步验证说明HCl的生成，具体反应式如下：

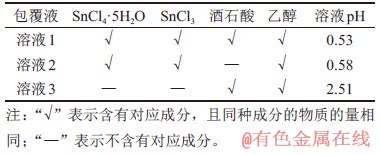

表1　不同包覆溶液的pH

Table 1　pH of different coating solutions

， m≤4(3)

+， n≤3(4)

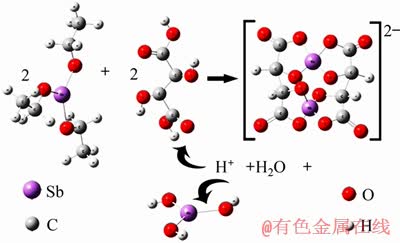

酒石酸是一种常用的络合剂，其分子中有2个羧羟基氧和2个醇羟基氧，能与金属离子配位。酒石酸参与Sb³⁺络合解离、沉淀包覆反应过程示意图如图7所示。由图7可见：当包覆液滴入基体浆料水溶液中，部分Sb以配阴离子[Sb₂(C₄H₂O₆)₂]^2-和[Sb(OH)(C₄H₂O₆)]^2-形式存在(以下分别以[Sb₂L₂]^2-和[Sb(OH)L]^2-表示)，Sn与酒石酸根(L^4-)则形成了多核配合物[Sn_x(C₄H₂O₆)_y]^4x-4y(以下以[Sn_xL_y]^4x-4y表示)^[17]，且配合反应与沉淀反应同时存在，互为竞争反应，其过程反应式如下：

(5)

(6)

(7)

(8)

(9)

(10)

(11)

图7　酒石酸参与Sb(OH)₃生成反应过程示意图

Fig. 7　Schematic diagram of TA participating in formation of Sb(OH)₃ precipitate

经上述反应得到的前躯体再经煅烧，包覆层中的Sb(OH)₃和Sn(OH)₄分别脱水生成SnO₂和Sb₂O₃，Sb₂O₃进一步被氧化为Sb₂O₅并固溶于SnO₂晶格中，形成取代或填隙型固溶体^[18-19]，其主要反应式如下：

(12)

(13)

(14)

(15)

(16)

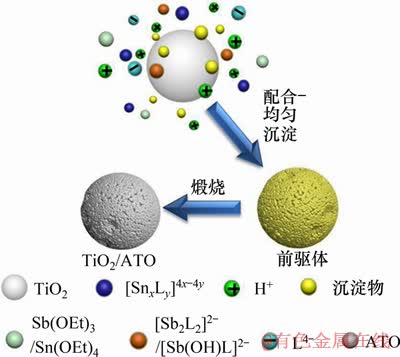

复合导电材料TiO₂/ATO复合材料的形成过程示意图如图8所示。

图8　TiO₂/ATO复合材料的形成机制示意图

Fig. 8　Schematic diagram of formation mechanism of TiO₂/ATO composite

3 结论

1) 以氯化锑(Ⅲ)、氯化锡(Ⅳ)的乙醇溶液为包覆剂，尿素为沉淀剂，采用酒石酸辅助均匀沉淀法制得复合前驱体，再经550 ℃煅烧制备了TiO₂/ATO(四方相)复合导电粉体。

2) 酒石酸分别与Sb和Sn形成单核或多核配合物中间体，尿素水解缓释氢氧根进一步控制金属阳离子释放速度，使得沉淀包覆反应逐步进行，所得复合粉体外层ATO包覆粒子粒径均匀，为12.3 nm。

3) 在反应条件相同时，在酒石酸和尿素等原料合适的配比下，所制复合粉体具有较低的电阻率，为6.85 Ω·cm。

参考文献：

[1] BAYAL N, JEEVANANDAM P. Synthesis of CuO@NiO core-shell nanoparticles by homogeneous precipitation method[J]. Journal of Alloys and Compounds, 2012, 537: 232-241.

[2] KUSIOR A, ZYCH L, ZAKRZEWSKA K, et al. Photocatalytic activity of TiO₂/SnO₂ nanostructures with controlled dimensionality/complexity[J]. Applied Surface Science, 2019, 471: 973-985.

[3] ZHANG Qian, ZHANG Wei, PENG Kun. In-situ synthesis and magnetic properties of core-shell structured Fe/Fe₃O₄ composites[J]. Journal of Magnetism and Magnetic Materials, 2019, 484: 418-423.

[4] ZHENG Cunchuan, WANG Yang, PHUA S Z F, et al. ZnO-DOX@ZIF-8 core-shell nanoparticles for pH-responsive drug delivery[J]. ACS Biomaterials Science & Engineering, 2017, 3(10): 2223-2229.

[5] ZHAO Ningning, HE Cuicui, LIU Jianbing, et al. Dependence of catalytic properties of Al/Fe₂O₃ thermites on morphology of Fe₂O₃ particles in combustion reactions[J]. Journal of Solid State Chemistry, 2014, 219: 67-73.

[6] HU Yan, ZHONG Hong, WANG Yuanhao, et al. TiO₂/antimony-doped tin oxide: highly water-dispersed nano composites with excellent IR insulation and super-hydrophilic property[J]. Solar Energy Materials and Solar Cells, 2018, 174: 499-508.

[7] LI Ning, LI Yamei, LI Wenjing, et al. One-step hydrothermal synthesis of TiO₂@MoO₃ core-shell nanomaterial: microstructure, growth mechanism, and improved photochromic property[J]. The Journal of Physical Chemistry C, 2016, 120(6): 3341-3349.

[8] HU Peiwei, YANG Huaming, OUYANG Jing. Synthesis and characterization of Sb-SnO₂/kaolinites nanoparticles[J]. Applied Clay Science, 2012, 55: 151-157.

[9] SLADKEVICH S, KYI N, GUN J, et al. Antimony doped tin oxide coating of muscovite clays by the Pechini route[J]. Thin Solid Films, 2011, 520(1): 152-158.

[10] 李策, 陈爽, 高蕊谦伶, 等. 锑掺杂氧化锡薄膜的制备及其对硅基太阳能电池工作温度的影响[J]. 无机材料学报, 2019, 34(5): 515-520.

LI Ce, CHEN Shuang, GAO Ruiqianling, et al. Sb-doped tin oxide thin film: preparation and effect on cooling silicon solar cells[J]. Journal of Inorganic Materials, 2019, 34(5): 515-520.

[11] 何秋星, 刘蕤, 涂伟萍. 聚丙烯酰胺对锑掺杂二氧化锡前驱体的后处理[J]. 中南大学学报(自然科学版), 2009, 40(3): 613-619.

HE Qiuxing, LIU Rui, TU Weiping. Post treatment of precursor of antimony-doped tin dioxide with polyacrylamide[J]. Journal of Central South University(Science and Technology), 2009, 40(3): 613-619.

[12] 宋秀芹, 马建峰, 陈汝芬. Li₂MnO₃的柠檬酸盐溶胶-凝胶法合成及离子导电性[J]. 无机材料学报, 2000, 15(1): 33-37.

SONG Xiuqin, MA Jianfeng, CHEN Rufen. Li₂MnO₃ synthesis by citrate Sol-gel method and electric property[J]. Journal of Inorganic Materials, 2000, 15(1): 33-37.

[13] 董鹏, 夏书标, 张英杰, 等. 络合剂对溶胶-凝胶法制备LiNi_0.80Co_0.15Al_0.05O₂正极材料电化学性能影响[J]. 硅酸盐学报, 2016, 44(10): 1415-1420.

DONG Peng, XIA Shubiao, ZHANG Yingjie, et al. Effect of complexing agent on electrochemical performance of LiNi_0.80Co_0.15Al_0.05O₂ cathode materials prepared by Sol-gel method[J]. Journal of the Chinese Ceramic Society, 2016, 44(10): 1415-1420.

[14] 王鉴, 朱立颖, 孟庆明. Fe-F/TiO₂复合微球的制备与光降解部分水解聚丙烯酰胺机制[J]. 复合材料学报, 2017, 34(6): 1367-1373.

WANG Jian, ZHU Liying, MENG Qingming. Preparation of Fe-F/TiO₂ microsphere and its photodegradation mechanism for partially hydrolyzed polyacrylamide[J]. Acta Materiae Compositae Sinica, 2017, 34(6): 1367-1373.

[15] STANULIS A, HARDY A, DE DOBBELAERE C, et al. SnO₂ thin films from an aqueous citrato peroxo Sn(IV) precursor[J]. Journal of Sol-Gel Science and Technology, 2012, 62(1): 57-64.

[16] LI Xue, QIAN Jianhua, XU Jiasheng, et al. Synthesis and electrical properties of antimony-doped tin oxide-coated TiO₂ by polymeric precursor method[J]. Materials Science in Semiconductor Processing, 2019, 98: 70-76.

[17] 江名喜, 杨天足, 楚广, 等. 配合-水热氧化法合成锑掺杂二氧化锡纳米粉末[J]. 中南大学学报(自然科学版), 2006, 37(2): 247-251.

JIANG Mingxi, YANG Tianzu, CHU Guang, et al. Synthesis of antimony-doped tin oxide nanoparticles by complexing-hydrothermal oxidation method[J]. Journal of Central South University(Science and Technology), 2006, 37(2): 247-251.

[18] CUI Yuhong, FENG Yujie, LIU Zhengqian. Influence of rare earths doping on the structure and electro-catalytic performance of Ti/Sb-SnO₂ electrodes[J]. Electrochimica Acta, 2009, 54(21): 4903-4909.

[19] 杨华明. 无机功能材料[M]. 北京: 化学工业出版社, 2007: 271-304.

YANG Huaming. Inorganic functional materials[M]. Beijing: Chemical Industry Press, 2007: 271-304.

(编辑 赵俊)

收稿日期： 2019 -07 -18; 修回日期： 2019 -09 -16

基金项目(Foundation item)：国家自然科学基金资助项目(21878024)；辽宁省教育厅创新团队项目(LT2015001)；辽宁省高等学校创新团队项目(2018479-14) (Project(21878024) supported by the National Natural Science Foundation of China; Project (LT2015001) supported by the Innovation Team Program of Liaoning Provincial Education Department; Project(2018479-14) supported by the Innovation Team Program of Liaoning Provincial Higher University)

通信作者：刘琳，博士，教授，从事功能化合物的合成及应用研究；E-mail：liulin@bhu.edu.cn
