基于压力角的高重合度齿轮主动设计及特性分析

王建¹，罗善明¹，苏德瑜²

(1. 厦门理工学院 机械与汽车工程学院，福建 厦门，361024；

2. 湖南科技大学 机电工程学院，湖南 湘潭，411201)

摘要：为了满足航空和车辆领域中齿轮传动的高平稳性和高重合度需求，提出一种基于压力角的高重合度齿轮主动设计方法。建立基于压力角的齿廓方程的数学描述方法，推导以压力角描述的齿轮啮合特性的定量表达式，包括曲率、滑动系数和重合度等，建立当压力角为一次函数时齿廓方程的数学模型；通过具体实例，建立重合度为3.0的特殊齿轮传动机构，分析其啮合特性，利用ADAMS软件对其进行动力学仿真，并与相同参数的渐开线齿轮传动进行对比。研究结果表明：利用本文提出的主动设计方法可以方便快捷地设计出满足不同重合度需求、具有多种优良性能的特殊齿轮。

关键词：齿轮传动；特殊齿廓；高重合度；主动设计；压力角

中图分类号：TH132                文献标志码：A         文章编号：1672-7207(2014)11-3792-08

Active design and characteristics analysis of high contact ratio gears based on pressure angle

WANG Jian¹, LUO Shanming¹, SU Deyu²

(1. School of Mechanical and Automotive Engineering, Xiamen University of Technology, Xiamen 361024, China;

2. School of Electromechanical Engineering, Hunan University of Science and Technology, Xiangtan 411201, China)

Abstract: In order to meet the requirement of the transmission stability and high contact ratio for gears used in the aerospace and automotive fields, an active design method for high contact ratio spur gears based on pressure angle was proposed. The mathematical characterization of equations for high contact ratio tooth profiles was presented. The quantitative relation between tooth surfaces and the meshing performances, including curvature, sliding coefficient, contact ratio, was established. The simplified derivation of the mathematical model of tooth profiles defined by specifying the pressure angle as a first order polynomial function of the rotation angle was presented. A design for an example gear drive with contact ratio of 3.0, was taken to illustrate the proposed method. The meshing characteristics and dynamics simulation of the special gears were analyzed. A comparison of the above characteristics involute gear drive was also carried out. The results show that gears designed by the proposed method can satisfy the different requirements of contact ratio, and has better transmission properties.

Key words: gear transmission; special tooth profile; high contact ratio; active design; pressure angle

重合度是衡量齿轮副的传动连续性、平稳性、传递载荷均匀性的重要度量指标，其定义是齿轮副的一对轮齿从开始啮合到终止啮合过程中，某一齿轮所转过的角度与该齿轮单个齿距圆心角的比值。它所表达的是齿轮副的平均啮合齿对数的信息^[1-2]。齿轮传动的重合度不仅与传动的回转误差有关，还对齿轮强度有着重要的影响，而且为了保证能进行连续传动，必须满足重合度大于1的条件。为了提高齿轮传动的承载能力和动态性能，目前采用重合度大于2的高重合度齿轮传动^[3-5]。与常规的齿轮传动相比，高重合度齿轮传动的同时啮合轮齿对数较多，因此承载能力大^[6]。高重合度直齿圆柱齿轮的设计，一般是通过增大齿顶高系数、增大齿数、减小压力角等方法来实现^[7]。增大齿顶高系数可以显著提高齿轮副的重合度，但会导致齿顶厚减小使齿顶变尖，容易引起靠近齿顶的部位发生崩齿。齿轮副齿数增大重合度也会增加，但会使齿轮传动体积增大。减小压力角可使重合度增大，且能增大齿厚，减小轮齿变尖的可能，但是在满足重合度要求的基础上，要尽量选择较大的压力角，以减小弯曲和接触应力，提高齿轮传动的强度。上述高重合度齿轮的设计方法都属于被动设计方法，无法实现通过改变预先给定的齿轮传动重合度主动控制齿廓形状的目的。为了满足航空和汽车领域中齿轮传动的高平稳性和高重合度需求，本文作者提出了一种基于压力角的高重合度齿轮主动设计方法，即在建立的压力角为一次函数时齿廓方程描述方法的基础上，首先给定齿轮传动的重合度，根据齿轮啮合原理，推导齿廓的形状，从而达到通过改变重合度主动控制齿廓形状的目的。

1  基于压力角的齿廓方程的数学描述

齿轮啮合坐标系如图1所示。齿轮1与坐标系S ₁ (O₁, x₁, y₁)相固联，齿轮2与坐标系S ₂ (O₂, x₂, y₂)相固联，通过节点P的曲线为啮合线。假设两齿廓接触点从P移动到P₁位置，则P₁位置的接触点在坐标系S ₀ (O₀, x₀, y₀)下的坐标可表示为

               (1)

其中：为极距；为压力角；r₁为齿轮1的节圆半径。

若齿轮1顺时针旋转一个角度，坐标系S ₁ (O₁, x₁, y₁)也随着齿轮1旋转一个角度到达图示位置，则P₁点在坐标系S ₁ (O₁, x₁, y₁)下的坐标可表示为

           (2)

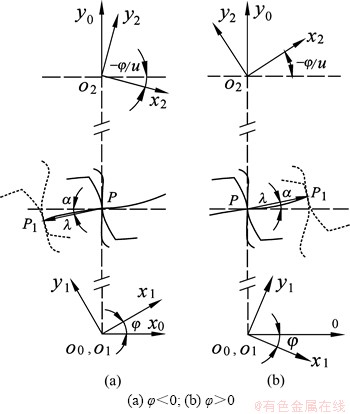

图1  齿轮啮合坐标系

Fig. 1  Applied coordinate systems of meshing gears

同样地，将接触点在坐标系S ₁ (O₁, x₁, y₁)中的坐标变换到坐标系S ₂ (O₂, x₂, y₂)下，可得齿轮2的齿廓方程为

        (3)

其中：u为齿轮传动比。

当取正值时，式(2)和式(3)分别代表齿轮1齿廓齿顶部分和齿轮2齿廓齿根部分的坐标方程，而当取负值时，分别代表齿轮1齿廓齿根部分和齿轮2齿廓齿顶部分的坐标方程，同时，极距和压力角都分别是转角的函数。

根据齿轮啮合原理，齿廓上接触点的法向量和切向量应相互垂直，即

                (4)

其中：为接触点P₁在齿轮1齿廓上的切向量；为接触点P₁在齿轮1齿廓上的法向量。

根据图1和式(2)，式(4)可化简整理为

              (5)

要使两齿轮正确啮合，齿轮2齿廓上接触点的法向量和切向量也应相互垂直，同样可计算得式(5)成立。

由式(2)，(3)和(5)可知，若压力角也能表示成的函数，则式(2)和(3)分别表示相互啮合的两齿轮即齿轮1和齿轮2的齿廓方程。

2  以压力角描述的齿轮啮合特性的定量表达式

2.1  曲率

齿轮1上接触点的曲率为^[8]

        (6)

其中：为在x₁轴上的投影。

同理可得，齿轮2上接触点的曲率为

            (7)

由式(6)和(7)可知，当曲率为正值时，齿廓为凸齿廓，因此，齿廓上尖点存在的条件为曲率半径为0，即

              (8)

2.2  滑动系数

根据齿轮啮合原理，齿轮1和2的滑动系数可表示为^[9]

                 (9)

其中，

         (10)

       (11)

将式(10)和(11)代入式(9)可得，齿轮1和2的滑动系数为

        (12)

2.3  重合度

齿轮的重合度可表示为^[10-11]

                 (13)

其中：z₁为齿轮1的齿数。

假设齿轮的可表示为的一次函数，即

，且         (14)

，且         (15)

其中：C₀和C₁分别为一次函数的系数；为节圆和齿顶圆之间齿廓上点的压力角；为节圆和齿根圆之间齿廓上点的压力角。

当两齿轮的一对轮齿开始啮合时，必为主动轮的齿根推动从动轮的齿顶。因此，开始时啮合点是从动轮的齿顶与啮合线的交点(如图1(a)所示)，随着啮合传动的进行，结束时的啮合点是主动轮的齿顶与啮合线的交点(如图1(b)所示)，为了方便计算，以节点处为参考点。

由图1可知，下式成立：

，＞0     (16)

，＜0    (17)

其中：r₁和r₂分别表示齿轮1和齿轮2的分度圆半径；λ_a表示节圆和齿顶圆之间齿廓上的点对应的极距；λ_d表示节圆和齿根圆之间齿廓上的点对应的极距。

当齿轮1的模数m，齿数z₁，传动比u，齿顶高h_a，压力角的函数表达式已知时，根据式(14)和式(16)可求得接触点位于齿廓顶部时对应的φ_a(φ_a＞0)的大小，根据式(15)和式(17)可求得接触点位于齿廓根部时对应的φ_d(φ_d＜0)。将其代入式(13)，可计算得齿轮传动的重合度。

3  高重合度齿廓主动设计数学模型的建立

一元二次方程(16)和(17)根的存在条件为

      (18)

    (19)

由图1可知：压力角范围为[0, π/2]，而当φ=0时，α=C₀±C₁φ表示分度圆上的压力角，因此C₀满足0≤C₀≤π/2。

当C₀=0，将C₀=0代入式(14)，(15)，(5)和(8)可知，当φ=0时，不管C₁取何值，齿廓都会存在尖点。因此，C₀=0这种情况不适合设计齿轮齿廓。

当0＜C₀≤，由式(18)可知，，由式(19)可知，，因此，若u≥1，则，若u≤1，则。

当C₁在上述范围内，且C₁＜0时，和的取值范围分别为

， (20)

而当C₁＞0时，和的取值范围分别为

，  (21)

由于＜0，＞0，所以当时，式(16)和式(17)的根分别为

      (22)

    (23)

其中：；；为齿顶高系数。

将式(22)和式(23)代入式(13)，即可计算得齿轮的重合度。同理，当齿轮的模数m，齿数z₁，传动比u，齿顶高系数h_a^*，顶隙系数C^*，系数C₀已知时，根据式(22)、式(23)和式(13)，可画出系数C₁和重合度ε的关系曲线。根据该曲线关系，当重合度确定后，可选择系数C₀和C₁，将C₀和C₁分别代入式(14)，(15)和(5)，可计算得和λ，将上述数值代入式(8)验证是否出现尖点，若不出现尖点，则可将上述数值分别代入式(2)和(3)可得主动齿廓和从动齿廓的表达式；若出现尖点，则需重新选择系数C₀和C₁。

4  设计实例

4.1  齿廓方程

为了验证上述设计方法的正确性，以重合度为3.0的齿轮传动为例，说明其具体设计过程。齿轮的其他参数为模数m=2.5，齿顶高系数h_a^*=1，顶隙系数C^*=0.25，齿数z₁=25，z₂=39。根据式(22)、式(23)和式(13)，若选取C₀为π/8和π/16，则系数C₁和重合度ε的关系曲线如图2所示。当齿轮的重合度为3.0时，本文选取C₀=π/8，从而可得C₁=0.539 9。将C₀=π/8和C₁=0.539 9代入式(14)，(15)和(5)，可计算得和λ，将上述数值代入式(8)可知，齿廓不会出现尖点。因此，将上述数值分别代入式(2)和式(3)可得主动齿廓和从动齿廓的方程分别为

               (24)

                 (25)

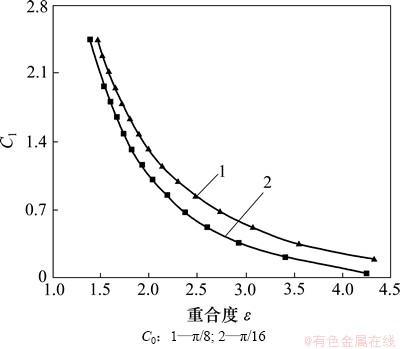

图2  系数C₁和重合度ε的关系曲线

Fig. 2  Relationship between contact ratio ε and coefficient C₁

图3所示为高重合度齿轮与渐开线齿轮齿廓对比图，其中，虚线为渐开线齿廓，实线为高重合度齿廓。由图3、式(24)和式(25)可知：

1) 当φ≥0时，式(24)和式(25)的第1个式子分别表示主动齿轮分度圆和齿顶圆之间的齿廓、从动齿廓齿根圆和分度圆之间的齿廓；而当φ≤0时，式(24)和式(25)的第2个式子分别表示主动齿轮分度圆和齿根圆之间的齿廓以及从动齿廓齿顶圆和分度圆之间的齿廓。

2) 与相同参数的渐开线齿廓相比，高重合度齿轮在分度圆以下部分的齿宽大于渐开线齿轮在分度圆以下部分的齿宽，而在分度圆以上部分则相反。

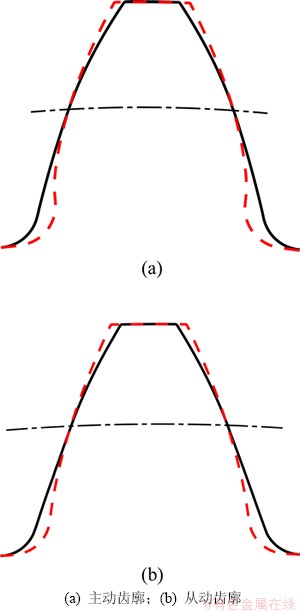

图3  齿廓对比图

Fig. 3  Tooth profiles of gears

4.2  曲率

根据式(6)和(7)，利用MATLAB软件，可得出齿廓的曲率随转角φ的变化曲线，如图4所示。其中实线表示主动齿廓的曲率，虚线表示从动齿廓的曲率。综合曲率半径是衡量齿轮接触强度的重要指标，与齿廓接触应力和接触强度有着密切的关系，因此有必要找出高重合度齿轮综合曲率半径的变化曲线。

综合曲率半径ρ可表示为^[12]：

               (26)

当接触部分曲率方向相同时取“-”号，相反则取“+”号。

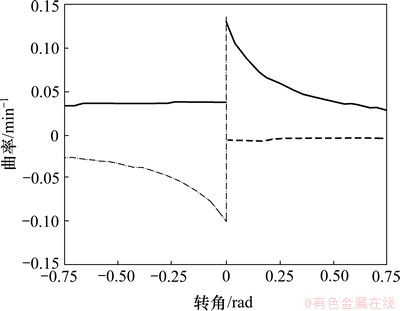

图4  齿廓曲率随齿轮转角的变化曲线

Fig. 4  Curvature of tooth profiles with different rotation angles

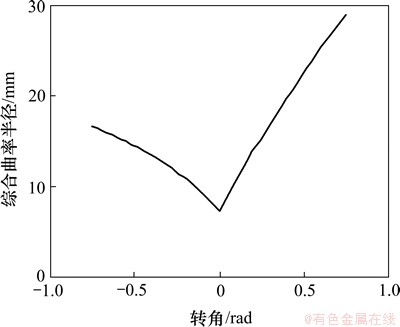

图5所示为高重合度齿轮综合曲率半径随转角φ的变化曲线。由图5可知：高重合度齿轮的综合曲率半径很大，根据赫兹公式，两轮齿在接触处的最大接触应力与综合曲率半径成反比^[13]，故高重合度齿轮在接触点处的最大接触应力较小，对应的接触强度会相应较大。

4.3  滑动系数

根据式(12)绘制高重合度齿轮的滑动系数如图6所示。当φ＞0时，可绘制主动齿轮分度圆与齿顶圆之间齿廓的滑动系数以及从动齿轮分度圆和齿根圆之间的滑动系数，而当φ＜0时，可绘制主动齿轮分度圆与齿根圆之间齿廓的滑动系数以及从动齿轮分度圆和齿顶圆之间的滑动系数。

图5  高重合度齿轮的综合曲率半径

Fig. 5  Composite curvature radius of proposed gear

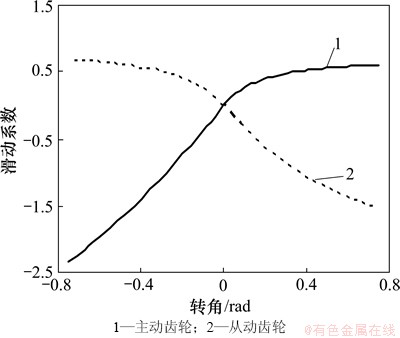

图6  高重合度齿轮的滑动系数

Fig. 6  Sliding coefficients of proposed gear drive

当压力角为常数时，齿廓为渐开线齿廓^[14]，若渐开线齿轮的压力角为20°，其他参数和高重合度齿轮相同，则C₀=π/9，C₁=0。根据式(12) 绘制渐开线齿轮的滑动系数，如图7所示。

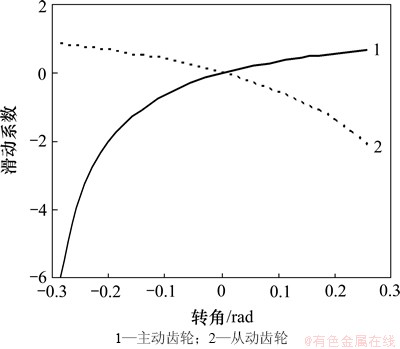

图7  渐开线齿轮的滑动系数

Fig. 7  Sliding coefficients of involute gear drive

由图6和图7可知：节圆处滑动系数为0，而在远离节圆处，滑动系数逐渐增大，表示齿面磨损量增大；高重合度齿轮主动轮的滑动系数变化区间为[-2.33, 0.61]，从动轮的滑动系数变化区间为[-1.55, 0.70]，而渐开线齿轮主动轮的滑动系数变化区间为[-5.98, 0.68]，从动轮的滑动系数变化区间为[-2.12, 0.86]，因此，高重合度齿轮的滑动系数远远小于渐开线齿轮的滑动系数，有利于改善齿轮的磨损状况，提高齿轮的寿命。

5  动力学分析

为了分析重合度对齿轮动力学特性的影响，根据Hertz碰撞理论，本文利用Adams软件，对设计实例中的高重合度齿轮进行了动力学分析。分别在两齿轮上施加旋转副，齿轮之间加实体-实体碰撞力，输入轴上加转速驱动，输出轴上加负载转矩，建立的完整动力学仿真模型如图8所示。

小齿轮施加的转速为300 r/min，为了避免由于开始的冲击造成的速度突变，转速驱动以阶跃函数施加，为STEP(time，0，0d，0.2，1 800d)。在被动齿轮的转动轴上施加的负载函数为STEP(time，0，0，0.01，150 000)，大小为150 N·m的阶跃函数。接触碰撞函数可表示为IMPACT(x，，x₁，k，e，C_max，d)^[15]，其中，x表示用来计算碰撞函数里的距离变量；相对于位移的碰撞速度；x₁表示位移x自由长度的正实数变量，若x＜x₁则力赋一个正值，否则力为0 N，x₁可以被定义为一个实数、函数或者变量；e表示力的变形特性指数的一个正实变量；C_max表示最大阻尼系数的一个非负实变量；d表示在施加全阻尼时的边界穿透量。根据设计实例中齿轮参数可计算得阻尼系数C=50 N·s/mm，穿透深度d=0.1mm，k=6.4×10⁵ N/mm，e=1.5。本文取仿真时间为0.5 s，步长为6 000。图9所示为高重合度齿轮啮合力仿真曲线。为了便于比较，图10给出了相同参数的渐开线齿轮的啮合力仿真曲线。

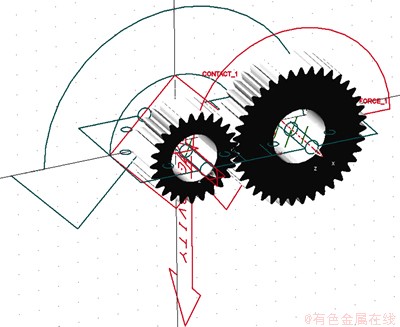

图8  动力学仿真模型

Fig. 8  Dynamic simulation model

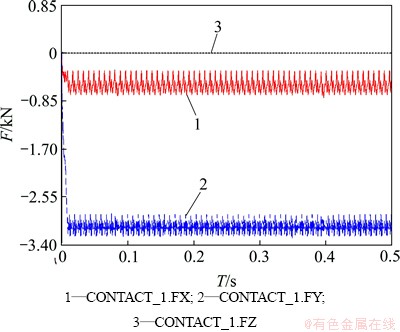

图9  高重合度齿轮啮合力曲线

Fig. 9  Meshing force of high contact ratio gear

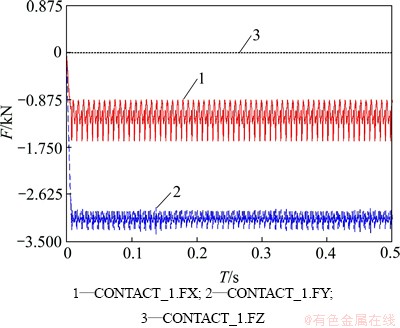

图10  渐开线齿轮啮合力曲线

Fig. 10  Meshing force of involite gear

由图9和图10可知：

1) 与渐开线齿轮传动相同，在仿真开始的瞬间，齿轮突然加速，啮合力随齿轮啮合的进行发生波动，但波峰间距较大，即齿轮啮合周期较长，随着传动的进行，啮合力在一个均值附近以一定的幅值和周期上下波动，周期和幅值趋于稳定，这是齿轮周期性啮入啮出冲击的表现。

2) 渐开线齿轮传动的径向啮合力在均值处的波动幅值为758.43 N，而高重合度齿轮传动的径向啮合力在均值处的波动幅值为459.16 N，比渐开线齿轮传动减少了39.5%。

3) 渐开线齿轮传动的切向啮合力在均值处的波动幅值为399.24 N，而高重合度齿轮传动的切向啮合力在均值处的波动幅值为351.05 N，比渐开线齿轮传动减小了12.1%。因此，从仿真结果来看，高重合度齿轮传动的啮入啮出冲击相对较小，传动更加平稳。

6  结论

1) 利用基于压力角的齿轮主动设计方法，可以在设计之前就预知齿轮传动的重合度，还可以直接计算其曲率、滑动系数等啮合特性，为方便快捷地设计满足不同重合度需求的特殊齿轮奠定了基础。

2) 与相同参数的渐开线齿轮相比，利用本文提出的方法设计的重合度为3的齿轮，具有最大接触应力小，滑动系数小的优点，有利于改善齿轮的磨损状况，提高齿轮寿命。

3) 在相同条件下，高重合度齿轮传动的径向啮合力在均值处的波动幅值比渐开线齿轮减少了39.5%，切向啮合力在均值处的波动幅值比渐开线齿轮减小了12.1%，因此，其啮入啮出冲击和传动的平稳性均优于渐开线齿轮。
